铅及铅合金的材料及焊接性.docx

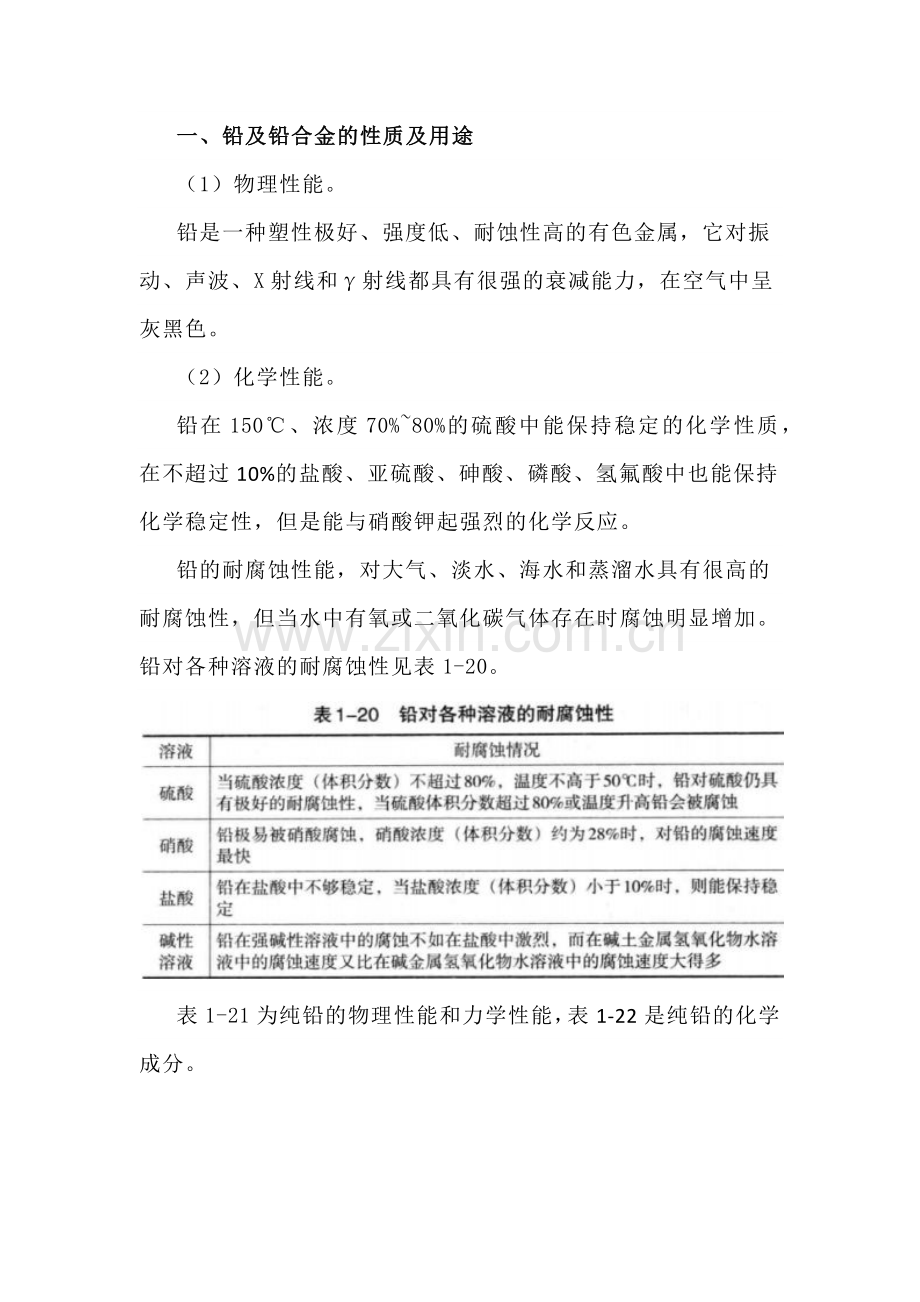

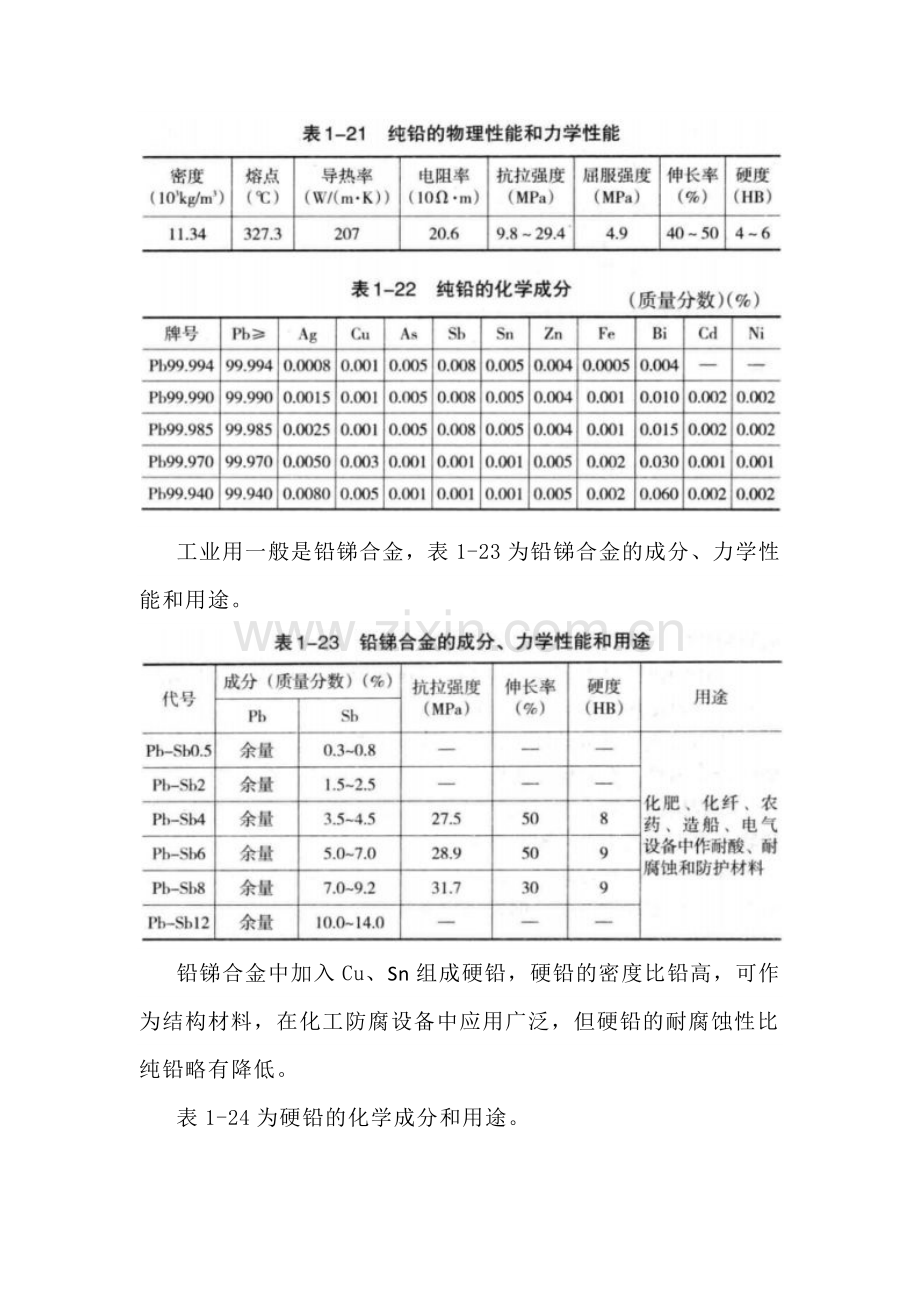

一、铅及铅合金的性质及用途（1）物理性能。铅是一种塑性极好、强度低、耐蚀性高的有色金属，它对振动、声波、X射线和射线都具有很强的衰减能力，在空气中呈灰黑色。（2）化学性能。铅在150、浓度70%80%的硫酸中能保持稳定的化学性质，在不超过10%的盐酸、亚硫酸、砷酸、磷酸、氢氟酸中也能保持化学稳定性，但是能与硝酸钾起强烈的化学反应。铅的耐腐蚀性能，对大气、淡水、海水和蒸溜水具有很高的耐腐蚀性，但当水中有氧或二氧化碳气体存在时腐蚀明显增加。铅对各种溶液的耐腐蚀性见表1-20。表1-21为纯铅的物理性能和力学性能，表1-22是纯铅的化学成分。工业用一般是铅锑合金，表1-23为铅锑合金的成分、力学性能和用途。铅锑合金中加入Cu、Sn组成硬铅，硬铅的密度比铅高，可作为结构材料，在化工防腐设备中应用广泛，但硬铅的耐腐蚀性比纯铅略有降低。表1-24为硬铅的化学成分和用途。二、铅及铅合金的焊接性铅的焊接性及软钎焊性都很好，铅及铅合金的焊接特点如下。铅对氧的亲和力很强。在焊接过程中铅表面易生成氧化铅薄膜，氧化铅的熔点比铅高得多，为800，而密度比铅小，它可以阻碍铅溶滴与熔池金属熔合，产生夹渣、未焊透等缺陷。铅焊接时，因其溶点低、导热率低，所需要的焊接热量不宜太大，由于铅的塑性变形能力强，焊后应力松弛明显，一般焊后只要用木锤敲打焊缝就能消除焊接应力。铅的再结晶温度为1520,在室温条件下可完成再结晶过程，故焊接热影响区不发生硬化倾向。铅熔化后其流动性好，焊接熔池中铅很易流淌，使横焊和仰焊操作困难，在薄板对接焊时，一般采用搭接或卷边。焊接铅及铅合金必须注意安全防护，焊工如吸入过量的铅化物，将引起铅中毒，因此要采取较好的通风措施。由于铅的熔点较低，铅软钎焊时要注意防止铅熔化，一般铅合金较易实现软钎焊，但要求耐腐蚀的接头不采用软钎焊，而采用溶焊。
