正常和基本病变专家讲座.pptx

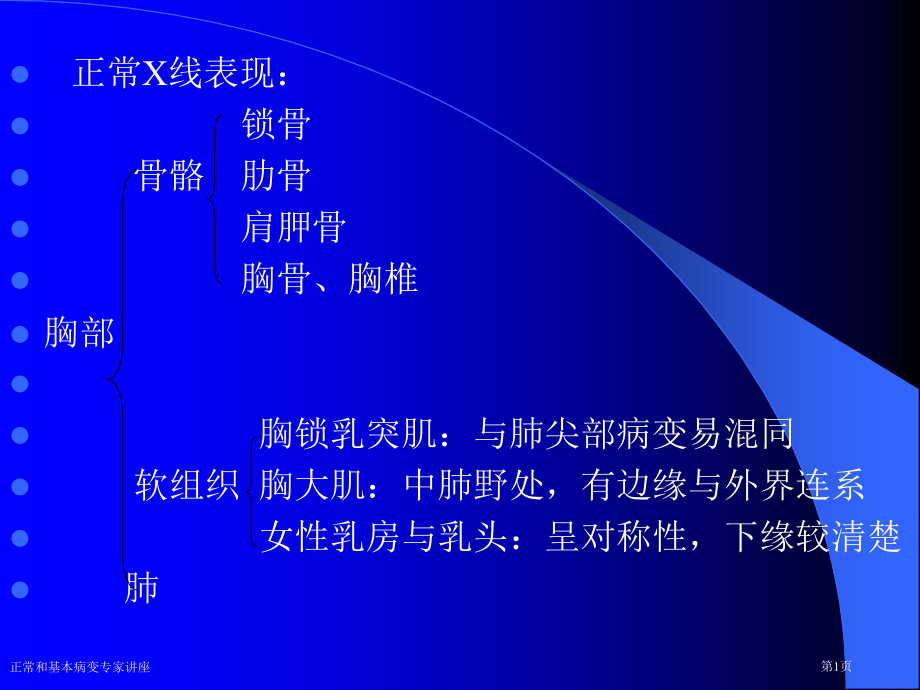

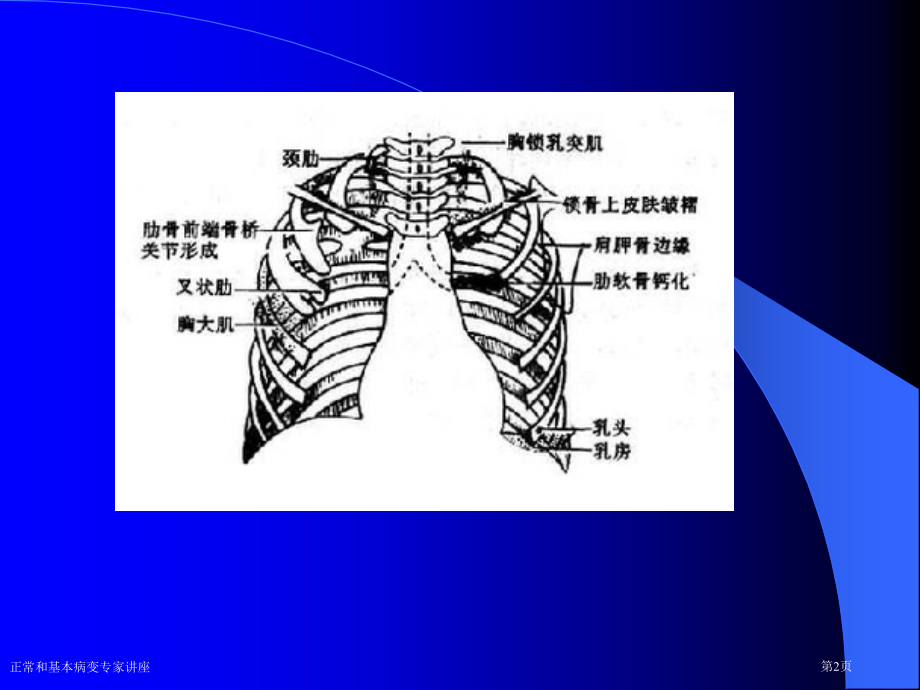

,单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,正常X线表现：,锁骨,骨骼 肋骨,肩胛骨,胸骨、胸椎,胸部,胸锁乳突肌：与肺尖部病变易混同,软组织 胸大肌：中肺野处，有边缘与外界连系,女性乳房与乳头：呈对称性，下缘较清楚,肺,正常和基本病变专家讲座,第1页,正常和基本病变专家讲座,第2页,正常变异：叉状肋,正常和基本病变专家讲座,第3页,肺：,1、肺野：含气肺在胸片上所显示透亮区，分：三野、三带,影响肺野透亮度原因：,A、含气量：肺气肿变黑,肺不张、肺实变变白,B、血流量,C、胸壁软组织厚度,D、病变,正常和基本病变专家讲座,第4页,正常和基本病变专家讲座,第5页,正常和基本病变专家讲座,第6页,小儿胸片,正常和基本病变专家讲座,第7页,2、肺门：两肺中野内带，左比右高1-2CM,右肺门下角：右下肺动脉 管径,15MM 肺A高压管径增宽,肺门角：,左肺A弓：,肺门舞蹈,见于肺充血,3、,肺纹理,：自肺门向外呈放射分布树枝状影，由,肺A,、肺V、支气管、淋巴管组成，下野内带最多，右下野肺纹理比左多而粗,正常和基本病变专家讲座,第8页,4、,肺叶与肺段：,右肺：,上叶：尖段、后段、前段,中叶：内段、外段,下叶：背段、前基底段、内基底段、后基,底段、外基底段,左肺：,上叶：前段、尖后段、舌段(上、下舌段),下叶：背段、前内基底段、后基底段、,外基底段,正常和基本病变专家讲座,第9页,5、,纵隔：,气管前壁以前结构前纵隔 上 T4,中纵隔 中,T8,食管前壁以后结构后纵隔下,当一侧大量胸腔积液或气胸，肺气肿及巨大占位性病变等造成一侧压力升高，可使纵隔推向健侧，而肺不张或广泛胸膜增厚等引发一侧压力减低，则可使纵隔拉向患侧。,正常和基本病变专家讲座,第10页,纵隔分区,正常和基本病变专家讲座,第11页,6、,膈：,肋膈角、心膈角 右比左高,正常变异：波浪膈、不足膈膨升,矛盾运动,膈N麻痹,7、,肺实质与肺间质：肺实质（肺泡、肺泡管、肺泡囊）、肺间质（血管、淋巴管、支气管、肺小叶间隔、血管与支气管间结缔组织）,正常和基本病变专家讲座,第12页,肺实质与肺间质,正常和基本病变专家讲座,第13页,基本病变：,一、肺部：,1.渗出与实变：,机体急性炎症反应主要表现是渗出。,渗出是产生实变常见原因之一。,病理基础：肺泡内空气被病理性液体或组织所代替（炎性渗出液、血液及水肿液）。,X线表现：密度不太高较为均匀云絮状影，边缘含糊，与正常肺间无清楚界限。（显影边缘不以肺泡壁为界）,正常和基本病变专家讲座,第14页,实变：体积不变，范围不定。有时可见到支气管气像。,实变中心区密度较高，边缘区较淡。以浆液渗出或水肿为主实变密度较低；以脓性渗出为主实变密度较高；以纤维素渗出为主实变密度最高。,支气管气像,：当实变扩展至肺门附近，则较大含气支气管与实变肺组织常形成对比，而在实变影像中可见到含气支气管分支影，称支气管气像（air bronchogram）。,正常和基本病变专家讲座,第15页,渗出性病变两肺浸润型肺结核，两肺第12前肋间出现边 缘含糊、密度不太高云絮状影,正常和基本病变专家讲座,第16页,肺实变（右中叶大叶性肺炎）相当于右肺中叶密度均匀增高，后前位上，上缘清楚，下缘含糊，侧位上呈三角形致密影，尖端在肺门区,正常和基本病变专家讲座,第17页,2.增殖（腺泡结节）：,肺慢性炎症在肺组织内形成肉芽组织，为增殖性病变。,因为增殖成份多为细胞和纤维，故病变与周围正常肺组织分界清楚。常见于肺结核和各种慢性肺炎。,病理基础：腺泡内气体被肉芽组织代替。,X线表现：腺泡呈结节样、梅花瓣样，其密度较高，边缘较清楚，没有显著融合趋势，甚至多数病灶聚集在一起时，各个病灶界限也较清楚。,主要见于肺结核。,正常和基本病变专家讲座,第18页,增殖病灶：陈旧性结核,正常和基本病变专家讲座,第19页,3.纤维化：,肺纤维化多为肺急性或慢性炎症后果和愈合表现。,病理基础：肺组织被破坏以后，由纤维结缔组织代替。,X线表现：呈索条状影，边缘锐利，密度高，僵直，与正常肺纹理不一样，病变较大被纤维组织代替后，收缩形成密度高、边缘清楚块状影。,多见于肺结核及慢性炎症。,正常和基本病变专家讲座,第20页,4.钙化（calcification）：,普通发生于退行性变或坏死组织内，多见于肺或淋巴结干酪样结核灶愈合。一些肿瘤组织内或襄肿壁也可钙化，如肺错构瘤、肺包虫病等。尘肺时肺门淋巴结、肺胞浆菌病及肺内转移性骨肉瘤也可发生钙化。,X线表现：表现为高密度影，边缘锐利，形状不一。可为斑点状、块状或球形，呈局限或弥散分布。,正常和基本病变专家讲座,第21页,钙化,正常和基本病变专家讲座,第22页,5.肿块：,肺肿瘤以形成肿块（mass）为特征。,病理基础：肺泡内气体被肿瘤组织或肉芽组织代替。,X线表现：,肺良性肿瘤多有包膜，呈边缘锐利光滑球形肿块，生长慢，普通不发生坏死。肺含液囊肿X线表现与良性肿瘤不易区分，但含液囊肿可随深呼吸运动而有形态改变。,恶性肿瘤多无包膜，呈浸润性生长，故边缘多不锐利，并可有短细毛剌伸出。因为生长不均衡，其轮廓常呈分叶状或有脐样切迹。生长快，可发生中心坏死。,正常和基本病变专家讲座,第23页,肺肿块右肺外围型肺癌,肿块呈分叶状,边缘清楚,密度均匀,正常和基本病变专家讲座,第24页,6.空洞与空腔,空洞（cavity）,为肺内病变组织发生坏死，坏死组织经引流支气管排出而形成。,X线表现：为大小与形状不一样透明区。,见于肺结核干酪样坏死病变、肺脓肿、肺癌及一些真菌病。空洞壁可由坏死组织、肺脓肿、肺癌及一些真菌病。空洞壁可由坏死组织、肉芽组织、纤维组织、肿瘤组织或洞壁周围薄层肺不张所形成。,正常和基本病变专家讲座,第25页,依病理改变可分为三种：,（1）,虫蚀样空洞,：又称无壁空洞。,见于干酪性肺炎。,（2）,薄壁空洞,：洞壁薄，壁厚3mm。,常见于肺结核。,（3）,厚壁空洞,：洞壁厚度3mm。,见于肺脓肿、肺结核及肺癌。,正常和基本病变专家讲座,第26页,空洞三种形态,正常和基本病变专家讲座,第27页,空洞,正常和基本病变专家讲座,第28页,空腔,（air containing space）：,是肺内腔隙病理性扩大，如肺大泡、含气肺囊肿及肺气囊等。,X线表现：壁薄，普通腔内无液面，周围无实变。囊状支气管扩张亦属空腔，但其中可见液面，周围可见炎性实变。,见于肺大泡、囊状支气管扩张、肺气囊等。,正常和基本病变专家讲座,第29页,7.肺间质病变：,发生在肺间质弥慢性病变。,X线表现：多表现为索条状、网状、蜂窝状及广泛小结节状影。,正常和基本病变专家讲座,第30页,二、支气管阻塞：,原因：,内因：腔内肿块、异物、先天性狭窄、分泌物郁积、水肿、血块及痉挛收缩等。,外因：外在性压迫如肿瘤、增大淋巴结等所致。,正常和基本病变专家讲座,第31页,后果：,部分性阻塞引发阻塞性肺气肿。,X线表现：,a.肺野透亮度增强，肺纹理稀疏、拉直。,b.胸廓体积增大：桶状胸、肋间隙增宽、,膈低平等。,完全性阻塞引发阻塞性肺不张。,X线表现：肺野透亮度减低、肺叶萎缩、体积缩小、不张部位密度增高、胸廓塌陷、纵隔向患侧移位等。,正常和基本病变专家讲座,第32页,肺气肿,正常和基本病变专家讲座,第33页,正常和基本病变专家讲座,第34页,一侧性肺不张左侧支气管阻塞引发左侧全肺不张，显示左侧肺野均匀致密，纵隔向患侧移位，肋间隙变窄，膈升高,正常和基本病变专家讲座,第35页,右肺中叶不张,正常和基本病变专家讲座,第36页,三、胸膜病变：,1.胸腔积液,各种疾病可累及胸膜产生胸腔积液：,胸膜炎可产生渗出液；,化脓性炎症则为脓液；,心肾疾病、充血性心力衰竭或血浆蛋白过低，可产生漏出液；,胸部外伤及胸膜恶性肿瘤可为血性积液；,颈胸部手术伤及淋巴引流通道、恶性肿瘤侵及胸导管及左锁骨下静脉，均可产生乳糜性积液。,正常和基本病变专家讲座,第37页,（1）游离性胸腔积液：依积液量而表现不一样：,少许积液：液体量在300ml以上时，侧肋膈角变平、变钝。透视下液体可随呼吸体位改变而移动。,中量积液：表现为中下肺野均匀致密，上缘呈外高内低斜形弧线，肋膈角完全消失，心影被掩盖，膈影不清，外侧和下部密度高，内侧和上部密度低。,大量积液：患侧肺野均匀致密，有时仅肺尖部透明。纵隔常向健侧移位，肋间隙增宽。,正常和基本病变专家讲座,第38页,右侧胸腔大量积液,正常和基本病变专家讲座,第39页,（2）不足胸腔积液：,包裹性积液：胸膜炎时，脏、壁层胸膜发生粘连，使积液局限于胸腔某一部位,叶间积液：发生在水平裂或斜裂。后者可局限于斜裂上部或下部。,肺下积液：聚积在肺底与膈之间积液,正常和基本病变专家讲座,第40页,包裹性积液,正常和基本病变专家讲座,第41页,右侧包裹性积液,正常和基本病变专家讲座,第42页,包裹性积液,正常和基本病变专家讲座,第43页,叶间积液,正常和基本病变专家讲座,第44页,肺底积液,正常和基本病变专家讲座,第45页,2.气胸及液气胸,（1）气胸；空气进入胸腔则形成气胸。进入胸腔气体改变了胸腔负压状态，肺可部分或完全被压缩。,X线表现：被压缩肺与胸壁间出现透明含气区，其中不见肺纹理。内缘为被压缩肺组织边缘。,（2）液气胸：胸腔内液体与气体并存，为液气胸。可见液气平面。,正常和基本病变专家讲座,第46页,右侧气胸,正常和基本病变专家讲座,第47页,右侧液气胸,正常和基本病变专家讲座,第48页,3.胸膜肥厚、粘连、钙化,病因：炎症引发纤维素从容、肉芽组织增生或外伤出血机化。,X线表现：,轻度胸膜肥厚、粘连多见于肋膈角处，表现为肋膈角变浅、变平，呼吸时膈运动受限，膈顶变平直而不呈圆顶状。膈胸膜粘连有时表现为膈上缘幕状突起。,广泛胸膜肥厚时，可显示为肺野密度增高，沿胸廓内缘出现带状致密影，肋间隙变窄，甚至引发纵隔向患侧移位。,正常和基本病变专家讲座,第49页,左侧胸膜增厚、钙化,正常和基本病变专家讲座,第50页,
