智能家居设计实施方案.docx

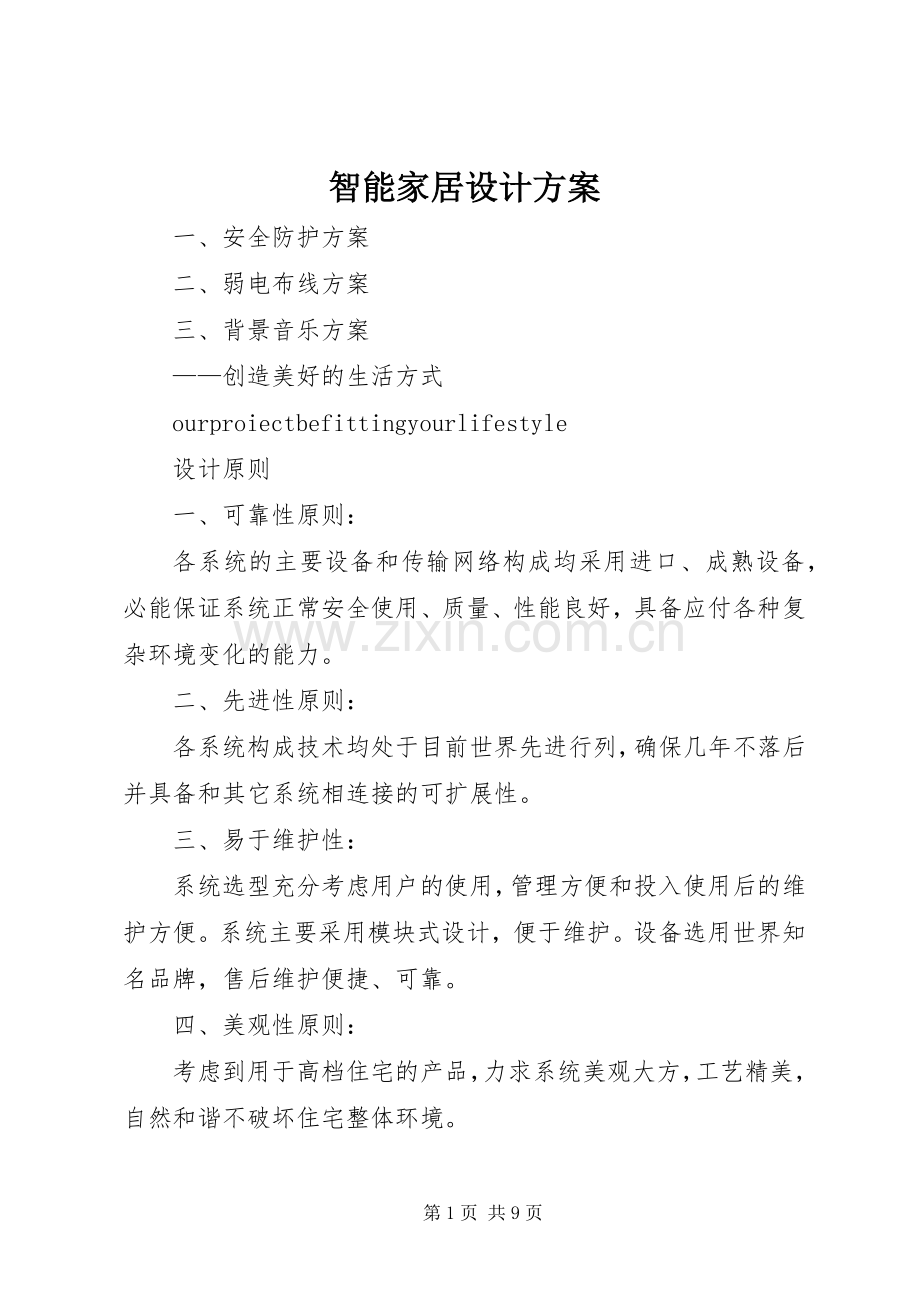

智能家居设计方案 一、安全防护方案 二、弱电布线方案 三、背景音乐方案 创造美好的生活方式 ourproiectbefittingyourlifestyle 设计原则 一、可靠性原则： 各系统的主要设备和传输网络构成均采用进口、成熟设备，必能保证系统正常安全使用、质量、性能良好，具备应付各种复杂环境变化的能力。 二、先进性原则： 各系统构成技术均处于目前世界先进行列，确保几年不落后并具备和其它系统相连接的可扩展性。 三、易于维护性： 系统选型充分考虑用户的使用，管理方便和投入使用后的维护方便。系统主要采用模块式设计，便于维护。设备选用世界知名品牌，售后维护便捷、可靠。 四、美观性原则： 考虑到用于高档住宅的产品，力求系统美观大方，工艺精美，自然和谐不破坏住宅整体环境。 五、经济性原则： 最大限度地为用户节省开支费用，减少不必要的投入。 六、综合性原则： 综合考虑系统方案设计、工程施工、设备管理、系统维护、功能扩展和技术服务的全过程。 智能安全防护系统 （一）8x保安与报警联动功能 我们为您选择的8x家庭安全防范系统的基本配置可提供8个报警监控区，本方案设计采用8个报警监控区。每个区都是相互独立的具有不同的语音报警信息和实施联动响应，同时可以通过软件设置的方法给每一个报警区设置不同的报警级别，并建立各区在时间和空间上之间相互配合的逻辑，以删除误报警（通常报警级别分为p、s、t三级）。当一个确定的报警发生时，家庭安全防范系统可以实现联动响应，系统会自动拨接到主人预先设定好的电话或手机上（系统可设置顺序的四个电话号码）。一旦接收到报警信号，并按密码确认后（如不确认，系统将不停的顺序拨接预先设定的四个电话号码），系统将提供一个语音报警信息，以中文语音方式将报警的地点、状态通知给屋主，如果当多个报警探测器同时被触发时，系统将动态地报告发生报警的地点和状态。可使屋主不在现场的情况下了解到窃贼的动向。同时系统还可以联动报警灯、扬声器和照明灯光以吓退盗贼。 传统的同类系统产品，只能提供单一的报警信息，同时不具有语言的能力。因此当屋主接到报警后，无法确认报警的真伪和报警点与状态，而家庭安全防范系统则可以根据不同的报警点（或区）和不同的事件发出不同的语音信息，屋主可以通过这些不同的信息中判断事态的发展和盗贼的动向。屋主也可以通过电话线路，并利用家庭安全防范系统双向的语音功能，远程遥控检查室内报警探测器的工作状态（是否正常或有无报警信息等）。 如果家庭用户需要增加8个报警点以上的监控区域，可增加报警输入模块（zem），系统最大可扩展为64个报警区域。 （二）8x家庭保安的设防和撤防功能 8x家庭安全防范系统允许屋主采用电话操控单元（mcu）本方案设置如下家庭保护模式：离家保护模式、在家保护模式、睡眠保护模式和分区保护模式。 误报警删除 8x家庭安全防范系统通过软件设定和逻辑判断功能来删除误报警，提高系统确认报警的准确率（系统误报率在千分之一以下）。家庭安全防范系统可通过以下两种方式来删除误报警。 第一种方式是通过软件方法来调整红外线报警探头的灵敏度，设置传感器合理的最小触发脉宽，并定义确认报警时应最少记录传感器被触发的次数，通过系统软件对报警探头灵敏度的设置，可以有效的删除如雷电和小于0.1ms触发引起的系统误报警。 第二种方式是家庭安全防范系统将报警区域分为外层报警区（primary-p）、第二层报警区（secondary-s）和核心报警区（tertiary-t）三个报警区域，同时分别给每一个报警探头设定一个报警级别（p、s、t）。通过系统软件建立起这些报警区域与各个报警探测器报警级别之间在时间和空间上的逻辑关系，所建立的逻辑关系完全符合盗贼作案的行动逻辑，因而可删除不符合上述逻辑的误报警。传统的同类产品目前都无法解决因误报产生“狼来了”的现象。至今为止还没有一个国内外厂家的家庭保安系统产品可达到家庭安全防范系统如此低的误报率。因为家庭安全防范系统具有上述正确判断报警的能力，因此获得美国ul在家庭保安和火灾报警这两个方面的认证。 疾病意外紧急求助报警 对于在家独处的病人或老年人，可能随身携带无线遥控报警的紧急按钮，这个无线报警器可以挂在病人或老年人的脖子上或手腕上，当发现身体不适时，可以按动报警键，该紧急呼救报警可以触发家庭安全防范系统联动拨通4个电话号码以语音方式通知家人，公寓监控中心、医院或指定的受话人。 儿童关注模式 对于多数双职工父母，会特别关注孩子从学校回家单独在家几个小时的安全。当孩子回家后并输入自己的密码解智能家居设计方案第2页 除“离家保护模式”时，家庭安全防范系统会自动向预先设定的电话号码通报孩子安全在家的信息。以外，父母也可能通过远程遥控方式留言给孩子。 胁迫报警操作 当屋主人在被胁迫的情况下解除保安装置时（处于刀口和枪口下），屋主可以利用输入密码的机会按入反胁迫码（通常是原密码在最后一位1）。家庭安全防范系统在解除报警后（此举是防止盗贼对屋主人造成伤害），同时已向警署和公寓监控中心报警（胁迫报警信号）。屋主可以在盗贼未发觉的情况下，等待警察和保安人员的救援。 报警和事件记录 家庭安全防范系统提供一个循环寄存器，可以按先后次序存储一百个报警和事件信息。利用这个报警和事件存储器，使用者或保安当局可以通过打印方式追踪报警或事件发生的顺序和时间，也可以由电视（利用tvm模块）或mcu上的液晶屏上重现报警或事件的图像和文字信息。 具体设设计方案如下： 智能安全防范系统防区划分： 主机：胜德ehm588智能安防报警系统 主机安装位置带定，防区划分设计方案如下： 大门进口处、主卧各安装控制键盘一个； 各房间具体配置如下： 防区一：大门门磁； 防区二：卫生间幕帘红外探测器； 防区三：客房幕帘红外探测器； 防区四：厨房幕帘红外探测器； 防区五：客厅幕帘红外控测器； 防区六：餐厅幕帘红外探测器； 防区七：客厅吸顶红外控测器； 防区八：厨房燃气探测（可以自动关闭阀门）； 防区九：所有紧急按钮（客厅、主卧、次卧）； 客厅安装警笛一个； 报警方式：现场警笛报警的同时，拨打主人预设的电话号码报警； 弱电布线方案 家居弱电综合布线系统的优越性： l输出端到使用端的整线连接方式，极大降低了线路的故障的发生率； l线路互相独立，互不干扰，单条线路的故障不会影响整个系统的运行； l模块化的中心分配系统可自由升级，轻松适应瞬息万变的现代生活； l为可预见的将来精心安排，一劳永逸； l检测和维护十分方便； l专业人员高效安装，统一调试，使您高枕无忧； 弱电综合布线;宽带网络集成系统 弱电布线采用综合布线系统。主机安装位置待定，各房间建议功能如下： 主卧：有线电视，电话，环绕音响； 客厅：有线电视，卫星电视（预留），视频av，电话，数据，环绕音响； 餐厅：电话，有线电视； 厨房：电话； 客卧：电话，数据，有线电视； 卫生间：电话有线电视； 实现： 1，有线电视，卫星电视，普通天线节目的观看； 2，家庭视频节目共享（dvd，ld，卫星接收机等）； 3，家庭电话线路的铺设； 4，宽带网络共享（多台电脑同时上网），家庭局域网，网络设备共享； 5，为未来智能家电预留线路； 背景音乐系统方案 家庭背景音乐系统可以让居室中的人在离开视听室后同样享受音乐的乐趣，居室的各个角落处处有着轻柔的音乐。每个房间可以对音乐单独控制。 主卧，书房客卧，次卫，餐厅，厨房，； 各房间音箱（吸顶或壁挂或室外音柱）配置如下： 地点 喇叭 音箱 音量开关 餐厅 1 1 厨房 1 1 主卧 1 1 卫生间 1 1 客卧书房 1 1 客厅 1 1 共计： 2 4 6 实现： 1、各个空间可欣赏背景音乐； 2、各个房间音乐单独控制； 3、功放主机置于公共音源处；第9页 共9页
