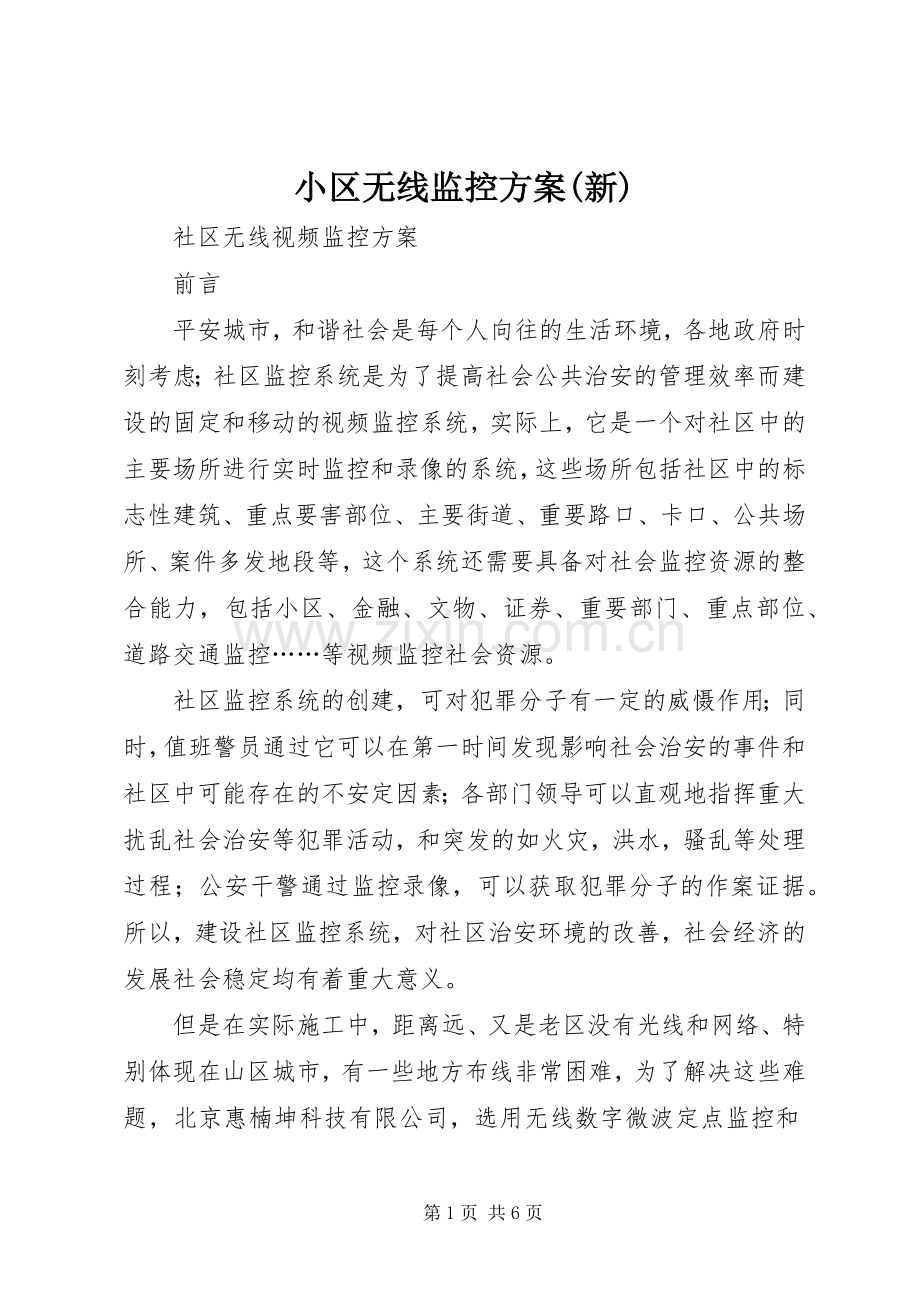

小区无线监控实施方案(新).docx

小区无线监控方案(新) 社区无线视频监控方案 前言 平安城市，和谐社会是每个人向往的生活环境，各地政府时刻考虑；社区监控系统是为了提高社会公共治安的管理效率而建设的固定和移动的视频监控系统，实际上，它是一个对社区中的主要场所进行实时监控和录像的系统，这些场所包括社区中的标志性建筑、重点要害部位、主要街道、重要路口、卡口、公共场所、案件多发地段等，这个系统还需要具备对社会监控资源的整合能力，包括小区、金融、文物、证券、重要部门、重点部位、道路交通监控等视频监控社会资源。 社区监控系统的创建，可对犯罪分子有一定的威慑作用；同时，值班警员通过它可以在第一时间发现影响社会治安的事件和社区中可能存在的不安定因素；各部门领导可以直观地指挥重大扰乱社会治安等犯罪活动，和突发的如火灾，洪水，骚乱等处理过程；公安干警通过监控录像，可以获取犯罪分子的作案证据。所以，建设社区监控系统，对社区治安环境的改善，社会经济的发展社会稳定均有着重大意义。 但是在实际施工中，距离远、又是老区没有光线和网络、特别体现在山区城市，有一些地方布线非常困难，为了解决这些难题，北京惠楠坤科技有限公司，选用无线数字微波定点监控和cofdm无线移动视频监控，分别用在不同的环境中，下面先介绍一下无线数字微波定点监控的几种不同的使用方法及连接示意图。 1.点对点传输方式和安装示意图 对于3公里以上或者不方便布线的监控点，我们可以使用无线数字微波，因为数字微波成本低、安装只需要在监控点立杆安装上摄像机，视频服务器和无线数字微波发射机；3-5公里中间在没有阻挡的情况下中间就不需要架线了，在监控中心安装数字微波接收，在pc电脑上安装监控软件就可以录像和控制，非常方便；如果在监控点同时有 4个摄像机也可以通过一套数字微波传回监控中心，比如20公里远的监控点，用有线的做，需要光纤或者2m/互联网才可以传输标准监控图像，但是光纤施工20公里经过的地方比较多，可能要过很多路面施工难度大，光纤成本20公里需要60000，还不包括施工费用；互联网施工少，但是每个月都有光纤使用费，长时间使用成本昂贵；数字微波20公里只需要一次性投资，还可以同时传输多路图像；同时可以传输网络信号、视频信号和各种控制信号等。几种方式相互比较数字微波成本更低。 2.点对多点传输方式和安装示意图： 数字微波支持点对多点，比如前端有多个发射设备从不同的地方向监控中心发射，中心用一个接收，同时接前方多个发射的图像。 3.点对多点加中继传输 我们同时考虑了在恶劣环境中有阻挡，或者跨XX县区传输，比如区要往市控制中心传输，这时就需要中继来延长传输距离或者绕越阻挡的障碍，无线数字微波也可以和现有的光纤或者互连网连接，在大型监控项目中我们提供多路图像集中监控设备及技术方案，多级监控中心、分级别控制管理、更多的节约施工成本和资源充分利用。 一、产品简介 ro-2418无线数字微波收/发一体机 产品特性与技术参数： 适用协议：tcp/ip（ieee802.11b）通讯标准：ieee802.11a/b/g传输频率： 2.4g/5.8g（可选）传输信号：全数字 传输距离：10-20公里 传输速度：300mbps发射功率：400mw天线增益：18-30db接收灵敏度：-96db电源：dc/12v、ac/220v（以上产品均可以传输信号：音频、视频、网络宽带、网络电话机） 二、功能简介 具有多路画面实时录像、多路画面实时显示、图像压缩质量设置、查询及回放、视频参数设置、远程图像显示、实时监控、远程监控、录像存储、定时录像、报警录像、用户管理、具备dvs、dvr、工控录像主机等设备功能。 三、系统原理概述 无线数字监控系统，是利用无线网络技术，无线传输音、视频监控信号，以达 到远程监控的目的。数字化音视频监控的优点正好克服了模拟闭路电视监控的局限性：首先，数字化音、视频可以直接在计算机网络（局域网或广域网）上传输图像数据，不受距离限制，信号不易受干扰，可大幅度提高图像及语音的品质和稳定性；其次，数字音、视频可利用计算机网络联网，无须布线；另外，数字化储存，经过压缩的音、视频数据可存储在磁盘阵列中或保存在光盘中，查询十分简便快捷。 应用领域。可以广泛应用于部队军事演习、边防监控、公安系统、机场监控、道路交通、森林防火监控、水利资源监控、金融、油田、天然气、海关、智能建筑、工矿企业等行业。 本系统所选取的频段为2.4ghz和5.8ghz，国际免费开放频点，无线网络设备采用扩频方式，qpsk调制技术，可以实现11mbps或54mbps的数据传输速率.本监控系统的目的是实时掌握监控点的实际情况.为此，整个系统将采用由ro系列所组成的无线远程网络数字监控系统来实现.对监控点进行24小时有效的图像摄取、传输、显示和记录，而且还具有远程控制、录像回放、对讲等功能，以达到实时监控的目的。 四、数字微波、模拟微波、有线视频监控系统的优点和缺点： 1、数字微波安装施工方便。使用无线数字微波，减少了网络布线的工作量，又不破坏原有环境设施，具有施工周期短，性价比高的特点。模拟微波稳定性较差，价格低；有线安装比较慢，近距离比较有优势。 2、数字微波可实现快速覆盖。无线数字微波系统最大的优势是能够实现快速覆盖。采用点对多点无线通信方式，一般只需要安装一个或多个无线中心站设备，就可建立覆盖整个社区区域的宽带无线接入网络系统。模拟微波只可以用点对点的通信方式。 3、数字微波灵活性高。社区交通路口具有分布范围广、地理位置分散的特点。采用有线网络缺少灵活性，必须尽可能地考虑未来发展的需要，这就必须预设大量利用率较低的信息点。而无线网络建成后，在无线信号覆盖区域内的任一个位置架设无线终端站，就可以实现网络接入，具有很高的灵活性。 4、数字微波扩展性强。当需要增加业务点时，无需进行大面积的网络改造，只要增加或减少被监控点的无线设备，就可以完成被监控点的增加或减少。 5.数字微波抗干扰能力强。模拟微波多路使用就相互干扰。 6.数字微波接收灵敏度高传输距离远、功率小、数字微波自带加密功能数据通信安全可靠。模拟微波传输距离近，功率大，相互干扰、模拟微波数据通信不带加密、有安全隐患。 综上所述，在远距离视频监控领域采用无线数字微波解决传输问题是最优选择。第6页 共6页
