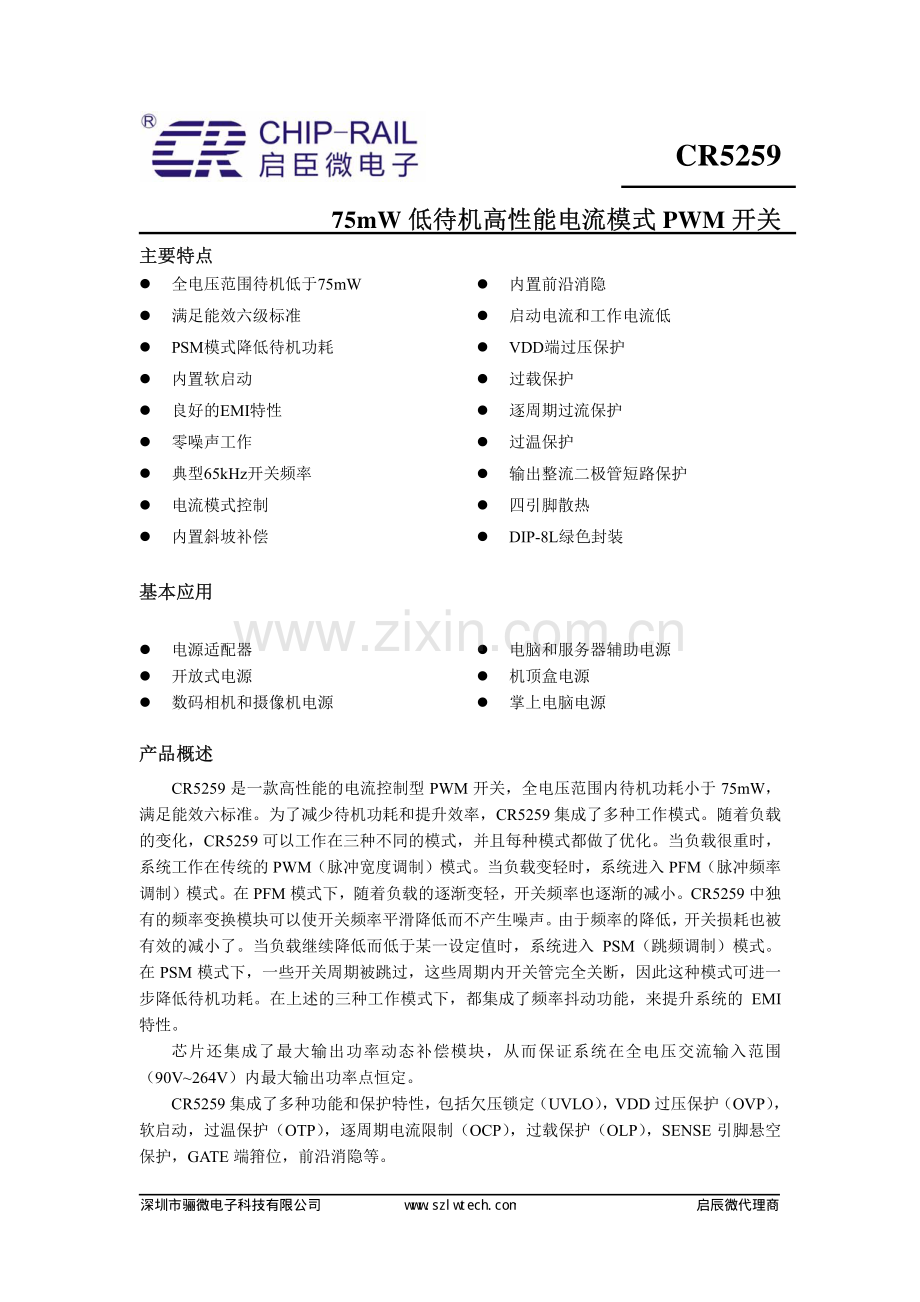

CR5259 75mW 低待机高性能电流模式低待机高性能电流模式 PWM 开关开关 主要特点主要特点全电压范围待机低于75mW满足能效六级标准PSM模式降低待机功耗内置软启动良好的EMI特性零噪声工作典型65kHz开关频率电流模式控制内置斜坡补偿内置前沿消隐启动电流和工作电流低VDD端过压保护过载保护逐周期过流保护过温保护输出整流二极管短路保护四引脚散热DIP-8L绿色封装基本应用基本应用电源适配器开放式电源数码相机和摄像机电源电脑和服务器辅助电源机顶盒电源掌上电脑电源产品概述产品概述CR5259 是一款高性能的电流控制型 PWM 开关，全电压范围内待机功耗小于 75mW，满足能效六标准。为了减少待机功耗和提升效率，CR5259 集成了多种工作模式。随着负载的变化，CR5259 可以工作在三种不同的模式，并且每种模式都做了优化。当负载很重时，系统工作在传统的 PWM（脉冲宽度调制）模式。当负载变轻时，系统进入 PFM（脉冲频率调制）模式。在 PFM 模式下，随着负载的逐渐变轻，开关频率也逐渐的减小。CR5259 中独有的频率变换模块可以使开关频率平滑降低而不产生噪声。 由于频率的降低， 开关损耗也被有效的减小了。当负载继续降低而低于某一设定值时，系统进入 PSM（跳频调制）模式。在 PSM 模式下，一些开关周期被跳过，这些周期内开关管完全关断，因此这种模式可进一步降低待机功耗。在上述的三种工作模式下，都集成了频率抖动功能，来提升系统的 EMI特性。芯片还集成了最大输出功率动态补偿模块，从而保证系统在全电压交流输入范围（90V264V）内最大输出功率点恒定。 CR5259 集成了多种功能和保护特性，包括欠压锁定（UVLO） ，VDD 过压保护（OVP） ，软启动，过温保护（OTP） ，逐周期电流限制（OCP） ，过载保护（OLP） ，SENSE 引脚悬空保护，GATE 端箝位，前沿消隐等。深圳市骊微电子科技有限公司w w w .s z l w t e ch .co m启辰微代理商CR5259 75mW低待机高性能电流模式低待机高性能电流模式PWM开关开关 结构图结构图简化内部电路结构图简化内部电路结构图极限参数极限参数参数参数值值单位单位DRAIN 引脚电压 -0.3 to BVdssV VDD 引脚电压 -0.3 to 33V SENSE/FB 引脚电压 -0.3 to 6V 最小/最大工作结温-40 to 150存储温度-50 to 150DIP-8L 焊接温度 (10 秒)260 推荐工作环境推荐工作环境封装封装85-265VAC适配器1 CR5259 DIP-8L 24W 1. 适配器应用实际最大功率必须保证足够的 DRAIN 散热面积，测试条件 40环境温度。增加散热面积或风冷来减小热阻可以获得更高的输出功率。深圳市骊微电子科技有限公司w w w .s z l w t e ch .co m启辰微代理商CR5259 75mW低待机高性能电流模式低待机高性能电流模式PWM开关开关 封装信息封装信息 DIP-8L 符号符号毫米毫米最小最小典型典型最大最大A3.60 3.80 4.00A10.51- A23.20 3.30 3.40A31.55 1.60 1.65b0.44-0.52b10.43 0.46 0.49B11.52REFc0.25-0.29c10.24 0.25 0.26D9.15 9.25 9.35E16.25 6.35 6.45e2.54BSCeA7.62REFeB7.62-9.30eC0-0.84L3.00- 深圳市骊微电子科技有限公司w w w .s z l w t e ch .co m启辰微代理商CR5259 75mW低待机高性能电流模式低待机高性能电流模式PWM开关开关 印章信息印章信息产品 logo CR 5259 产品型号CR 系列产品 AABBCCC 内控编码订购信息订购信息产品型号产品型号封装类型封装类型包装材质包装材质一管一管一盒一盒一箱一箱CR5259 DIP-8L 料管502000 20000产品最小订购量为 2000 片，即一盒的芯片数量。深圳市骊微电子科技有限公司w w w .s z l w t e ch .co m启辰微代理商
