变压器的等效电路演示幻灯片.ppt

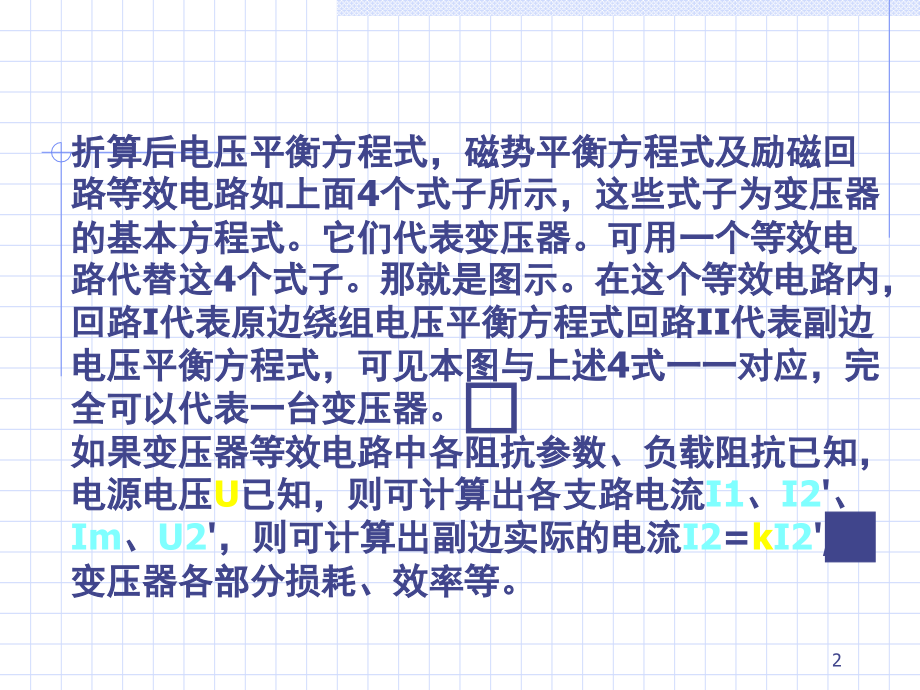

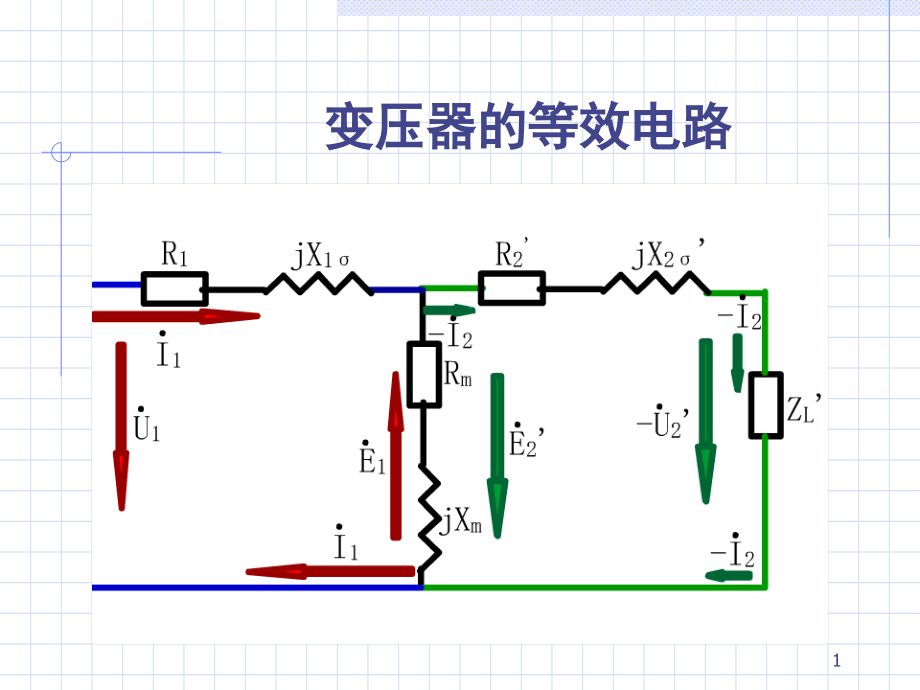

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,变压器的等效电路,1,折算后电压平衡方程式，磁势平衡方程式及励磁回路等效电路如上面4个式子所示，这些式子为变压器的基本方程式。它们代表变压器。可用一个等效电路代替这4个式子。那就是图示。在这个等效电路内，回路I代表原边绕组电压平衡方程式回路II代表副边电压平衡方程式，可见本图与上述4式一一对应，完全可以代表一台变压器。,如果变压器等效电路中各阻抗参数、负载阻抗已知，电源电压,U,已知，则可计算出各支路电流,I1,、,I2,、,Im,、,U2,，则可计算出副边实际的电流,I2,=,k,I2,及变压器各部分损耗、效率等。,2,变压器T型等效电路,3,变压器T型等效电路中，由于励磁阻抗很大，因而,Im,很小，有时就将该支路断开，就形成了所谓简化等效电路。,变压器的简化等效电路中，,Zk=Rk+jXk，Rk,与,Xk,是变压器的漏阻抗，也叫短路阻抗，顾名思义，即变压器的副边短路时呈现的阻抗。,Rk,为短路电阻，,Xk,为短路电抗。,ZL,为折算到变压器原边的负载阻抗。,Rk=R1+R2Xk=X1+X2 Zk=Rk+jXk,用简化等效电路后，计算结果的准确度完全满足工程上的要求。当需要在副边电压基础上分析问题时，可将原边的电阻，漏电抗，励磁电抗等折算到副边，,4,那么,R1=R1/kk,X1=X1/kk,Xm=Xm/kk,而副边参数,R2,，,X2,不变,当用欧姆数说明阻抗大小时，必须指明是从哪边看进去的阻抗。从高压边看进去的阻抗是从,5,
