变压器耦合开关电源波形演示幻灯片.ppt

上传人:天**** 文档编号:6201006 上传时间:2024-11-30 格式:PPT 页数:27 大小:2.17MB 下载积分:10 金币
下载 相关 举报

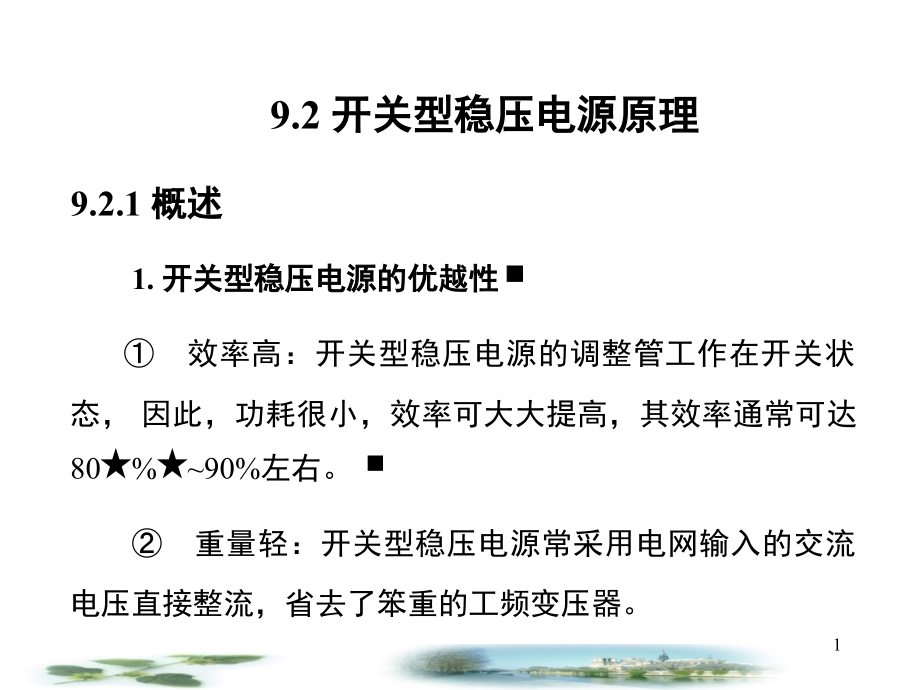

变压器耦合开关电源波形演示幻灯片.ppt_第1页
第1页 / 共27页

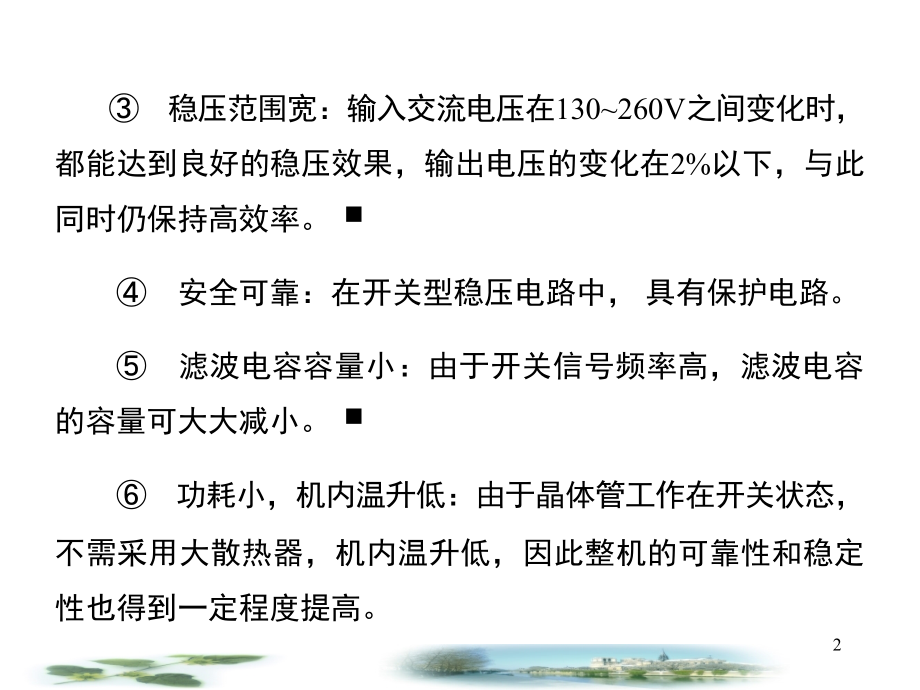

变压器耦合开关电源波形演示幻灯片.ppt_第2页
第2页 / 共27页


点击查看更多>>
资源描述
单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,9.2 开关型稳压电源原理,9.2.1 概述,1.开关型稳压电源的优越性,效率高:开关型稳压电源的调整管工作在开关状态,因此,功耗很小,效率可大大提高,其效率通常可达80%90%左右。,重量轻:开关型稳压电源常采用电网输入的交流电压直接整流,省去了笨重的工频变压器。,1,稳压范围宽:输入交流电压在130260V之间变化时,都能达到良好的稳压效果,输出电压的变化在2%以下,与此同时仍保持高效率。,安全可靠:在开关型稳压电路中,具有保护电路。,滤波电容容量小:由于开关信号频率高,滤波电容的容量可大大减小。,功耗小,机内温升低:由于晶体管工作在开关状态,不需采用大散热器,机内温升低,因此整机的可靠性和稳定性也得到一定程度提高。,2,2.开关型稳压电源的种类,(1)按开关晶体管的连接方式分类,图 9-3 串联调整型开关电源,串联型开关稳压电源:,3,并联型开关稳压电源:,图 9-4 并联调整型开关电源,4,脉冲变压器耦合并联型开关稳压电源:,图 9-5 变压器耦合并联型开关电源组成框图,5,(2)按开关电源激励方式分类,他激控制式:需附加一个振荡器来产生开关脉冲。开关脉冲作用于开关管使电源电路有输出,待电视机正常工作后可由行频脉冲作为开关脉冲,振荡器就可以停振。,自激控制式:自激式电路是利用开关管、脉冲变压器等构成正反馈环路形成自激振荡,使开关稳压电源有电压输出,电视机正常工作时自激振荡受行频脉冲的同步,解决了开关电源的独立工作能力。,6,()按开关电源稳压控制方式分类,脉冲宽度控制方式:保持开关脉冲的频率不变,通过改变开关管导通时间,T,on,的方法来调节输出电压达到稳定;,频率控制方式:保持开关管导通时间,T,on,(或截止时间,off,)不变。通过控制开关脉冲频率(周期),相应调节脉冲占空比使输出电压达到稳定。,()按开关电源输出电压与输入电压大小关系分类,升压式;,降压式。,7,9.2.2 并联型开关电源工作原理,图 10-6 并联型开关电源等效电路,8,图 10-7 并联型开关电源的工作波形,9,在,t,0,t,1,期间,正脉冲作用到开关管基极使其饱和导通,,ce,=0故初级线圈,1,上电压为上正、下负,初级线圈电流,i,1,线性上升,脉冲变压器次级感应的电压,12,为上负、下正,二极管,D,截止,在开关管导通期间,随着,i,1,的上升,变压器中磁能增大,在,t,1,时刻达到最大值,10,11,2、并联型开关电源,12,9.3 开关型稳压电源电路实例,13,14,由图8-4可知,开关电源电路共有六路直流电压输出:第一路为+9V,供前置中放、小信号处理器等电路使用;第二路为+5V-1,供给小信号处理器及相关电路使用;第三路为+18V,供伴音功放使用;第四路为+25V,供行推动电路和场输出电路用;第五路为+5V-2,供遥控系统使用;第六路为+130V,供行输出电路使用。其中,+130V电压是整个开关电源输出的主电压,常将这路电压称为+B电压。,15,2电路分析,1)整流滤波电路,16,2)开关振荡过程,17,18,19,3)各路电压输出过程,20,4)稳压过程,21,22,23,5)摇控开/关机控制过程,24,25,6)过压保护电路,26,27,
