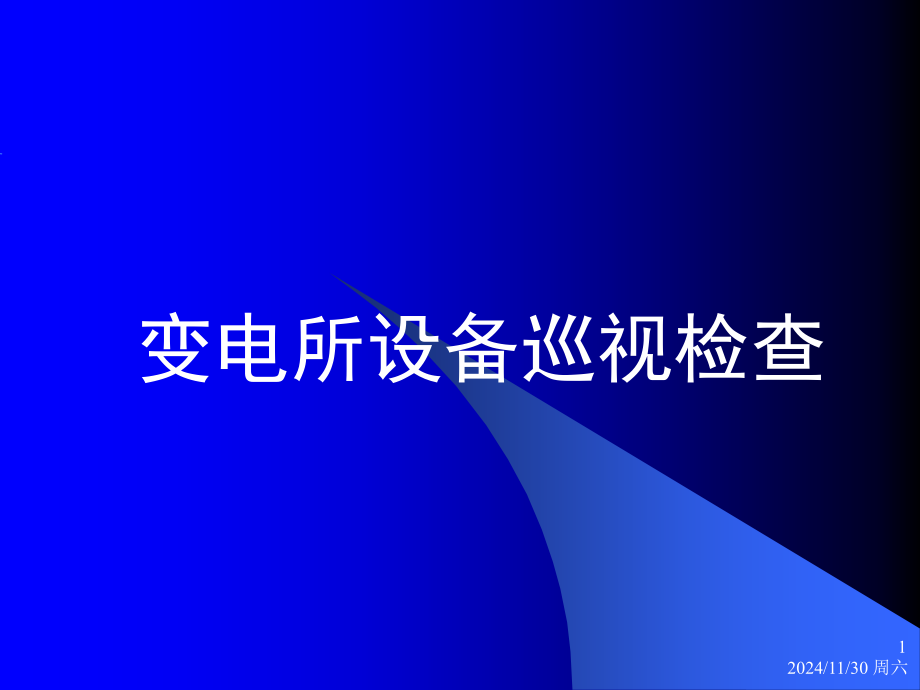

变电所设备维护保养(课堂PPT).ppt

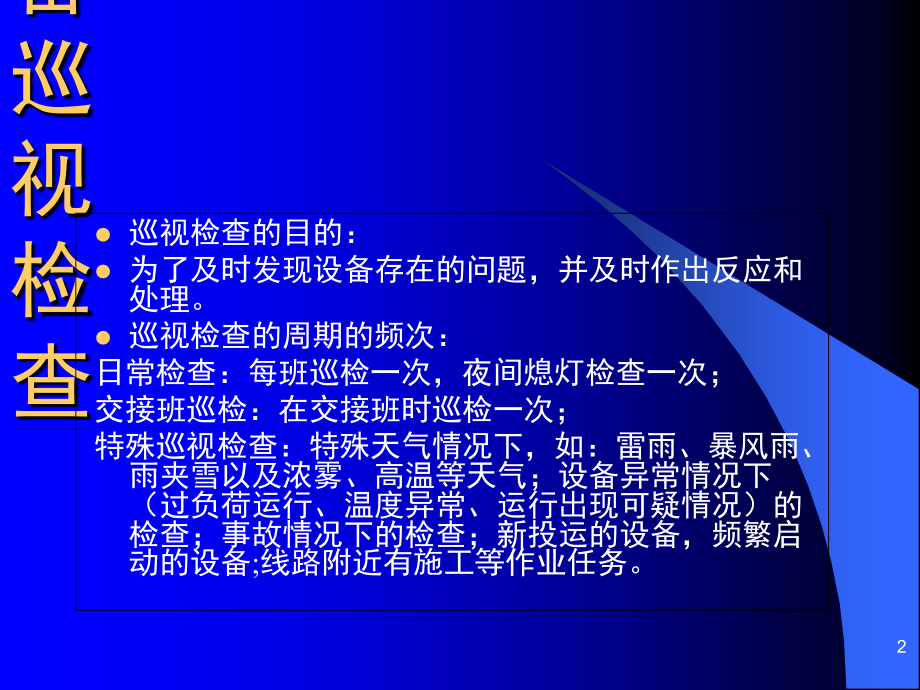

,单击此处编辑母版样式,单击此处编辑幻灯片母版样式,第二层,第三层,第四层,第五层,*,*,单击此处编辑母版样式,单击此处编辑幻灯片母版样式,第二层,第三层,第四层,第五层,*,*,变电所设备巡视检查,2024/11/30 周六,1,变电所设备巡视检查,巡视检查的目的：,为了及时发现设备存在的问题，并及时作出反应和处理。,巡视检查的周期的频次：,日常检查：每班巡检一次，夜间熄灯检查一次；,交接班巡检：在交接班时巡检一次；,特殊巡视检查：特殊天气情况下，如：雷雨、暴风雨、雨夹雪以及浓雾、高温等天气；设备异常情况下（过负荷运行、温度异常、运行出现可疑情况）的检查；事故情况下的检查；新投运的设备，频繁启动的设备,;,线路附近有施工等作业任务。,2,变电所设备巡视检查,巡视检查注意事项：,保持与带电部分的距离：,10kV,以下,0.7,米；,35kV,为,1,米；,110kV,为,1.5,米。,发生单相接地时，室内不得少于,4,米、室外,8,米；靠近时穿绝缘靴，接触设备戴绝缘手套。,不准随意移动遮拦或跨越,巡检时不准操作设备，不得随意用手触及设备的绝缘部分；雷雨时巡检时穿绝缘靴，不得靠近避雷器和避雷针,进出高压室，注意随手关门,3,变电所设备巡视检查,巡检的方法：,不借助其他设备：目测法，如变色（硅胶、油色、导体连接部分）、破裂、断股断线、螺栓断裂松动、表计指示情况等；耳听法，电磁式设备正常运行时线圈和铁芯会发出均匀节律和一定响度的嗡嗡声，当其中夹杂噼啪放电声时对设备进行判断；手触法，对外壳可靠接地的设备可以用手测试其温度和温升，振动，对中性点接地装置禁止用手接触；鼻闻法，绝缘材料过热时会产生一种气味，如焦糊味，放电时的臭氧味,借助仪器进行检测：红外测温仪、在线电缆、断路器测温装置，避雷器在线检测。,4,变压器的巡视检查项目,日常巡检检查：,电压电流的变化；温度是否超温；声音是否正常；引出线是否过热；套管是否清洁，是否有龟裂、闪络放电痕迹；冷却系统运转是否正常；变压器的基础是否完好、门窗玻璃是否完好，照明是否正常，接地是否完好,5,变压器的巡视检查项目,特殊巡检项目,负荷侧发生接地、短路或变压器本身发生故障跳闸后，应检查变压器是否移位、变形、炸裂、喷油、焦臭味，是否有异常声音；,雾天、雨天检查套管是否有放电现象,过负荷时，检查变压器引线、接线线夹及冷却装置是否正常；,设备新投运或大检修,24,小时内，检查记录周围环境温度及变压器本体温度；,6,断路器巡视项目,引线及接点部分：是否过热、断裂；,绝缘部分：套管是否有裂纹，放电痕迹，是否有放电声音,指示部分：分合闸指示是否与实际相符（指示灯、监控系统、分合闸指示牌）,接地部分：接地线是否断裂,操作机构：是否有有元器件脱落，锈蚀,五防设施：是否完好,跳合闸控制部分：是否断线、保险是否完好，按钮、万能转换开关是否完好，继电保护是否完好,测量部分：电流、在线测温部分是否准确好用。,7,二次部分巡视内容,二次设备主要指测量仪表、监察、信号、控制、同期装置、继电保护和自动装置,二次设备（保险、开关、刀闸、连接片、端子排、二次线等）的外观：清洁、无过热、破损、开裂、短路、开路情况,监视指示：表计指示准确，监控器数值显示有实时性，位置、电源指示灯，光字牌，显示器，主机，继电器掉牌情况，报警音响等好用,继电保护及自动装置：继电器外观情况及线圈、触点，继电器的温升，有无异味；微机保护器工作正常，与通讯管理器通讯正常；,电源：监控系统的电源是否可靠，保证在异常情况下能够不断电,8,避雷器巡视项目,绝缘部分：瓷裙、橡胶裙外观清洁、无放电痕迹；,监视部分：计数器指示无异常，泄露电流表指示正常,接地部分：接地线无锈蚀、断裂现象,避雷器本体：内部无异常声音，安装不偏斜，均压环无损坏，环面应保持水平,引下线：完整无松股、断股；连接部分牢固，且接触面满足要求，导线不过长、不过紧,9,直流系统巡视项目,整流部分：整流部分工作正常，无异常声音，无过热现象；,直流盘：控制、合闸母线电压正常；各开关、刀闸等状况良好,蓄电池：蓄电池单体电压正常、无漏液现象，液位正常，电池极板无脱落；各连接部分无锈蚀；蓄电池室内温度正常；定期对蓄电池进行充放电核对容量。,10,电流互感器巡视项目,一次部分：无断线、完好、无过热,二次部分：应一点接地，各连接端子应紧固，二次线和电缆无损伤，表计指示正确，无开路,本体：绝缘部分完好，无裂纹，不放电，无电晕或放电痕迹；油位正常，呼吸器硅胶无变色；声音正常，如“嗡嗡”声音大，可能是穿心螺丝松动，硅钢片松弛，也可能是负载突然增大或过载，也可能是二次开路，内部有放电“噼啪”声音，可能是线圈故障；,二次回路开路的主要象征：内部“吱吱”的放电声；端子排打火，电流表为零；互感器温度高,11,电压互感器巡视项目,一次部分：无断线、保险完好、无过热，接地部分完好,二次部分：应一点接地，保险或开关完好，各连接端子应紧固，二次线和电缆无损伤，表计指示正确，无短路；,本体：绝缘部分完好，无裂纹，不放电，无电晕或放电痕迹；油位、压力正常，呼吸器硅胶无变色；二次短路，内部线圈过热，声音异常引起电压互感器爆炸；,12,谢谢,!,13,
