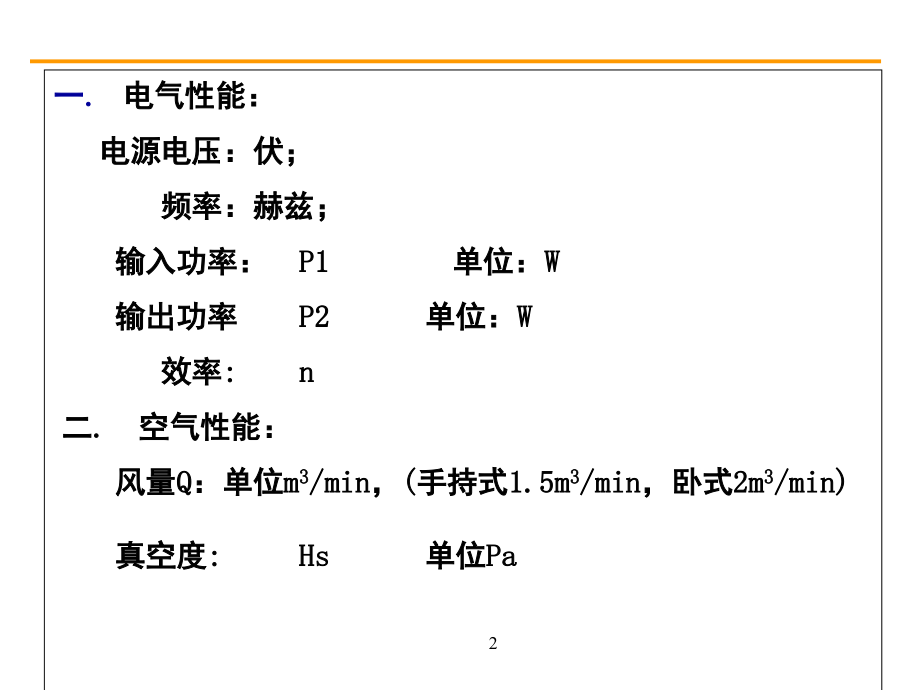

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,吸尘器的主要技术指标,1,一,.,电气性能：,电源电压：伏；,频率：赫兹；,输入功率：,P1,单位：,W,输出功率,P2,单位,：,W,效率,:n,二,.,空气性能：,风量,Q,：单位,m,3,/min,，,(,手持式,1.5m,3,/min,，卧式,2m,3,/min),真空度,:Hs,单位,Pa,2,三,.,输出功率,P2,单位,W,，,P2=16.67,10-3HS,Q,效率,n n=P2/P1,100%,3,在空气性能曲线中我们可以看到：,HS,Q,曲线：当吸入风量（,Q,值）越来越大时，真空度（,HS,值）越来越小，当,HS,小到为零时，风量达到最大。当风量最小为零时，真空度值则达到最大值。,从曲线中还可以知道，吸尘器在使用中风量,、,真空度都是一个,变量。风量大真空度小，反之亦然。将吸尘器吸入口全堵，真空度,可以达到最大值，同样将吸入口畅开时就是风量的最大值。,我们,通常,指吸尘器技术指标的真空度、风量都应该是最大值。,P1,曲线：是吸尘器的输入功率变化曲线，随着风量的增加（,吸尘器吸入口从全堵到全开）输入功率是逐步增加的，这是因为,吸入口全堵时没有空气可以吸入，吸尘器电机的风机有近似真空,状态下工作，因此输入的功率就最小。而吸入口全开时吸入风量,达到最大，输入的电量也应该比较大。两者相差较大，一般在,50-150W,，随机型不同而变化，平时我们标注的吸尘器输入功率不是,指最大功率（即全开时的功率），也不是最小功率而是,平均功率。,4,吸尘器输入功率,=,（吸口全开时的输入功率,+,吸口全堵时的输入功率）,2,在铭牌上标注的吸尘器功率即是指平均功率。,虽然吸尘器的输入功率主要取决于电机功率，但是影响输入功率的因素很多，也就是一台,1500W,的电机装入吸尘器后就会低于,1500W,，变化的范围还比较大。吸入口全开和全闭两者的差值也是一个不确定的因素。一般可以认为吸尘器整个风道不畅顺，有漏气，进出风截面不够等都可以影响输入功率的大小。因此同一规格，同一批吸尘器的输入功率因为电机的工艺条件和吸尘器的生产工艺而造成功率有一定范围的变化。,而世界各国对输入功率变化范围也在安全规则上作了规定，如美国,UL,是,10-15%,，欧洲为,+15%,，没有负。,按照这些规定，只要在符合指定国家地区的功率允差范围都是允许的，如销往美国铭牌功率为,1500W,的吸尘器，实际产品输入功率可以在,1650W-1275W,之间。,5,P2,曲线是吸尘器输出功率变化的曲线。吸尘器的输出功率是以真空度、风量来体现的，一般来说，真空度又高、风量又大输出功率就会比较高，它的计算公式是：,输出功率公式：,P2=13.67,10,-3,HSQ(W),HS,：吸尘器的真空度，单位,Pa,，,Q,：吸尘器的风量，单位,m,3,/min,6,吸尘器在使用过程中，真空度,HS,和风量,Q,不断按,HS,Q,曲线变化，,因此技术标准中规定的输出功率是最大功率，也就是,P2,曲线的顶点。,千万注意，最大输出功率绝对不是吸尘器最大真空度和最大风量的乘积，可以观察空气性能曲线，当真空度最大时，风量为零，输出功率也为零。,效率,：,吸尘器的效率,=,（吸尘器的输出功率,P2,吸尘器的输入功率,P1,）,100%,当然，,P1,和,P2,都是在变化的，效率,n,也应该是曲线的顶点，即最大值。吸尘器效率一般在,28%-32%,，这是因为吸尘器使用中空气流通有很大的阻力，降低了风量。阻力主要是过滤系统和吸尘器内部的风道，而且吸尘器电机本身的效率约,40%,。,7,四,.,真空度的单位：,1,个大气压,=101325Pa=,英制,406.7,英寸水柱,=,旧制,760,毫米汞柱,如果一般吸尘器的最大真空度是,23K Pa,23K Pa=23000Pa=,英制,92.336,英寸水柱,=,旧制,172.51,毫米汞柱,上述三个单位制，,Pa,或,K Pa,是符合国际、国内标准的单位,，而英、美国家还通用英寸水柱。而毫米汞柱虽然是旧制，但在生产现场计量时比较方便，还在一定范围内流通。,1 Pa,读作,1,帕斯卡,=1N/m2,（每平方米上有,1,牛顿压力）,1inH2O,读作,1,英寸水柱,=249.1N/m2=249.1 Pa,1mmHg,读作,1,毫米汞柱,=133.32.1N/m2=133.32 Pa,8,五,.,真空度的测量,测量真空度的的仪器已经比较多，如,U,型管法、真空表法、数字化测量等，生产中常用的还是,U,型管法，比较方便、直观，而且仪器维修费用极低。,U,型管法是利用连通器的原理，在一个,U,型管内灌入适量水银（汞），使水银液面在两端管子内保持水平，当一端接上吸尘器水银面被增高，另一面下降，上升和下降的高度可以在刻度上读出,真空度,H=h1+h2=2h2,毫米汞柱,因为吸尘器接入,U,型管后，相当于将吸入口全闭，因此此时测得的真空度即是最大真空度。,9,六,.,空气数据的测试,中国行业标准真空吸尘器规定的测试方法，它主要由均压容器（均压箱）、真空压力表、测风量用压力表（毕托管）和尾部的一个调节阀门组成。,当接通吸尘器电源，调节阀门全开时，可以测得最大风量，而当将调节阀门全闭时风量为零可测得最大真空度。逐步调节阀门的大小可逐点测得每一阀门开启状态的真空度和风量。如果在吸尘器的电源输入端接上功率表，还可以同时测得各个开启状态的输入功率，从下表我们可以作出各相关空气数据曲线。显然各个点分布越多，足够细化，所作的曲线也越逼真。,10,空气曲线测量记录表,真空度,Pa,读表,风量,m,3,/min,读表或计算,P1,：输入功率,W,读表,P2,：吸入功,W,计算,P2=16.6710-3HSQ,吸入效率,%,计算,n=P2,P1,100%,输出功率和效率是一个抛物线，它的顶点就是输出功率的最大值和效率最大值。因此在测量时为了更精确,常常在顶点的附近多测量几个点。,11,七,.,地刷吸尘效率的测定,吸尘器的好坏，一个重要指标就是吸尘效率的高低，行业标准对此功能作如下规定：吸尘器的吸尘能力是吸尘器在规定的清洁周期内，吸除灰尘的量与试验面积上分布的灰尘量之比。,在硬木地板上除尘,吸尘能力,98%,在地毯上除尘,吸尘能力,65%,在硬木地板上的除尘能力试验方法是：在一块,0.7,1,米的光滑试验用地板上，均匀分布,35,克的试验尘粉。开启吸尘器，地刷按,0.5,0.02,米,/,秒推行速度，走一个行程，使地刷在试验板上均匀走过，吸除了试验板上的尘粉，停机后仔细地将试验板上的残余尘粉收集起来，称重,mr,。,吸尘能力,Kb=(35,克,-mr),35,克,100%,在地毯上的吸尘能力测试方法与木板大体相同，但实践证明地毯的规格品种对测试效果影响很大，如一般短毛化纤地毯和长毛绒地毯，同样的吸尘器测试结果不一样，长毛绒地毯不容易吸尽，而行业标准对此没有作明确规定。,12,
