地面停车场设计规范演示幻灯片.ppt

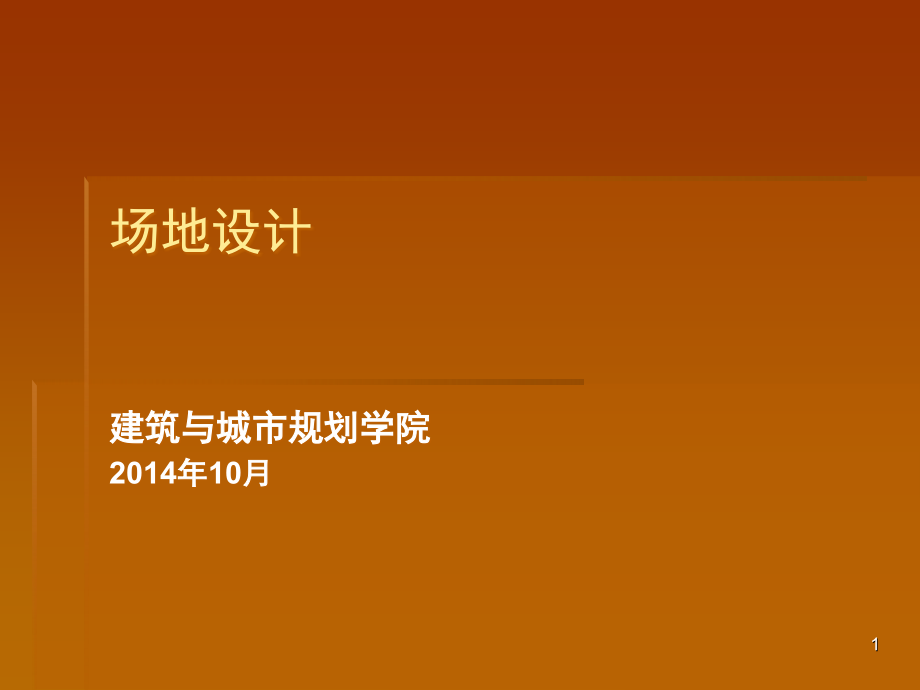

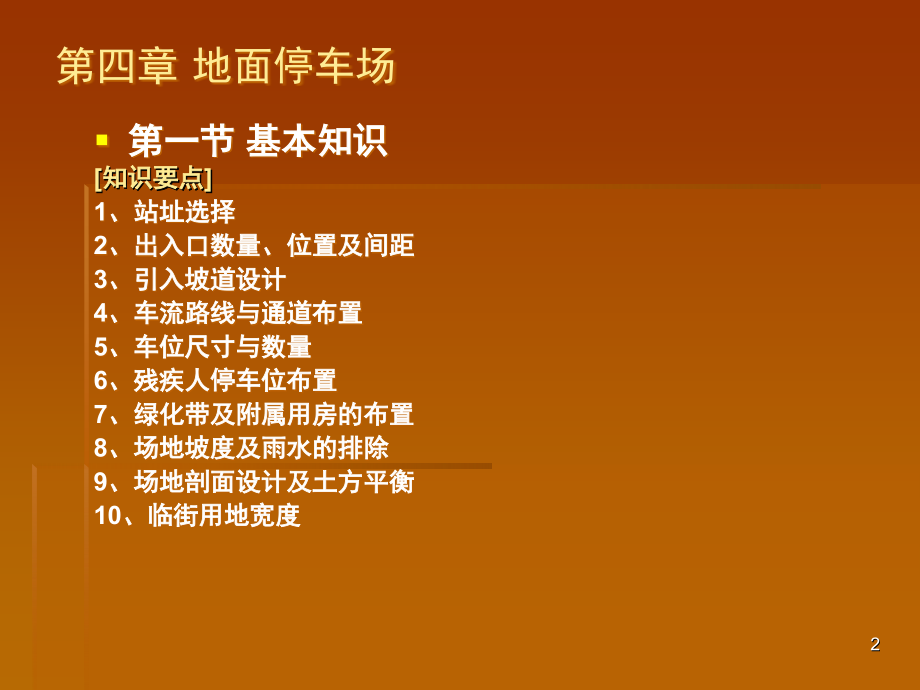

,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,场地设计,建筑与城市规划学院,2014,年,10,月,1,第四章 地面停车场,第一节 基本知识,知识要点,1,、站址选择,2,、出入口数量、位置及间距,3,、引入坡道设计,4,、车流路线与通道布置,5,、车位尺寸与数量,6,、残疾人停车位布置,7,、绿化带及附属用房的布置,8,、场地坡度及雨水的排除,9,、场地剖面设计及土方平衡,10,、临街用地宽度,2,第四章 地面停车场,第一节 基本知识,一、停车场的组成部分,1,、出入口,是停车场与外部道路连接点、车辆出入的通道，应方便车辆到达停车泊位，停车场出入口处应做到视线通畅。,（,1,）,出入口的数量：,停车泊位数越多，出入车辆就越多，出入口的数量也需要相应增加。,50,辆机动车停车场，可设置,1,个出入口。,50300,个停车位的停车场，应设,2,个出入口。,大于,300,个停车位的停车场，出口和入口应分开设置。,大于,500,个停车位的停车场，出入口不得少于,3,个。,3,第四章 地面停车场,第一节 基本知识,一、停车场的组成部分,（,2,）出入口的位置：,停车场的出入口不宜设在主干路上，可设在次干路或支路上并远离交叉口；不得设在人行横道，公共交通停靠站以及桥隧引道处。出入口的缘石转弯曲线切点距铁路道口的最外侧钢轨外缘应大于或等于,。,距人行天桥应大于或等于,。,当机动车停车场设置两个以上出入口时，其出入口之间的净距须大于,10m,；大于,300,个,停车位的停车场，分开设置的出、入口之间的距离应大于,20m,。,4,第四章 地面停车场,第一节 基本知识,一、停车场的组成部分,（,3,）出入口宽度：,停车场出入口不应少于两个，其净距宜大于,；条件困难或停车容量小于,个,时，可设一个出入口，但其进出通道的宽度宜采用,。,5,第四章 地面停车场,第一节 基本知识,一、停车场的组成部分,2,、通道,行车通道可分为单车道和双车道。常见的有一侧通道一侧停车、,中间通道两侧停车,、两侧通道中间停车以及环形通道四周停车等多种,关系。,6,车辆类型,最小平曲线半径（,M,）,铰接车,13,大型汽车,13,中型汽车,10.5,小型汽车,7,微型汽车,7,停车场通道最小平曲线半径：,7,第四章 地面停车场,第一节 基本知识,一、停车场的组成部分,2,、通道,行车通道可分为单车道和双车道。常见的有一侧通道一侧停车、,中间通道两侧停车,、两侧通道中间停车以及环形通道四周停车等多种,关系。,3,、停车位,停车位的大小和停车的车型有关。,8,车辆类型及基本尺寸：,9,停车位的基本尺寸：,一般地面停车场用地面积，每个标准当量停车位宜为,25-30m,2.,停车楼和地下停车库的建筑面积，每个停车位宜为,30-35m,2,摩托车停车场用地面积，每个停车位宜为,2.5-2.7m,2,自行车公共停车场用地面积，每个停车位宜为,1.5-1.8 m,2,车辆的停车方式：,交通组织特点：,随时驶入，随时驶出,零散驶入，集中驶出,车辆停放方式：平行式，垂直式，斜列式,10,11,12,13,14,车辆停驶方式：,15,16,第四章 地面停车场,第一节 基本知识,一、停车场的组成部分,4,、隔离带,防止暴晒,保护车辆,净化空气、防尘、防噪音,树种,绿化带,树池,乔木：深根性，分支点高，冠大荫浓，寒冷地区适宜选择落叶树种。,可种植,1-2,行，树高,1.0M-1.5M,、宽,1.0M-1.5M,绿化树池的宽度以,1.5-2.0M,为宜，树株间距可为,5.0-6.0M,树间也可安排灯柱,绿篱植物和观叶灌木,地被植物,17,18,19,20,21,第四章 地面停车场,第一节 基本知识,一、停车场的组成部分,5,、附属设施,驾驶员休息室，管理室，修车场，加油站等设施,22,第四章 地面停车场,第一节 基本知识,三、例题,1,、确定技术条件,2,、平面布置,(1),停车场内部交通流线组织,(2),确定通道布置,(3),布置停车位,(4),连接平曲线,3,、竖向布置,(1),确定汽车停车坪通道的纵坡,(2),计算各控制点的设计标高,(3),标注各段通道的坡度标,通道的坡度值，坡段长度和坡度方向,4,、布置雨水口,(1),确定停车坪的横断面形式,(2),找出各区的积水点,5,、绿化布置等,23,24,25,26,27,28,29,30,31,32,33,34,35,36,37,38,39,40,第四章 地面停车场,第二节 规范规定,城市道路设计规范,（,CJJ37-90,）,城市道路交通规划设计规范,（,GB50220-95,）,城市居住区规划设计规范,（,GB50180-93,）,民用建筑设计通则,（,GB50352-2005,）,城市公共交通站、场、厂设计规范,（,CJJ15-87,）,城市道路和建筑物无障碍设计规范,（,JGJ50-2001,、,J114-2001,）,41,
