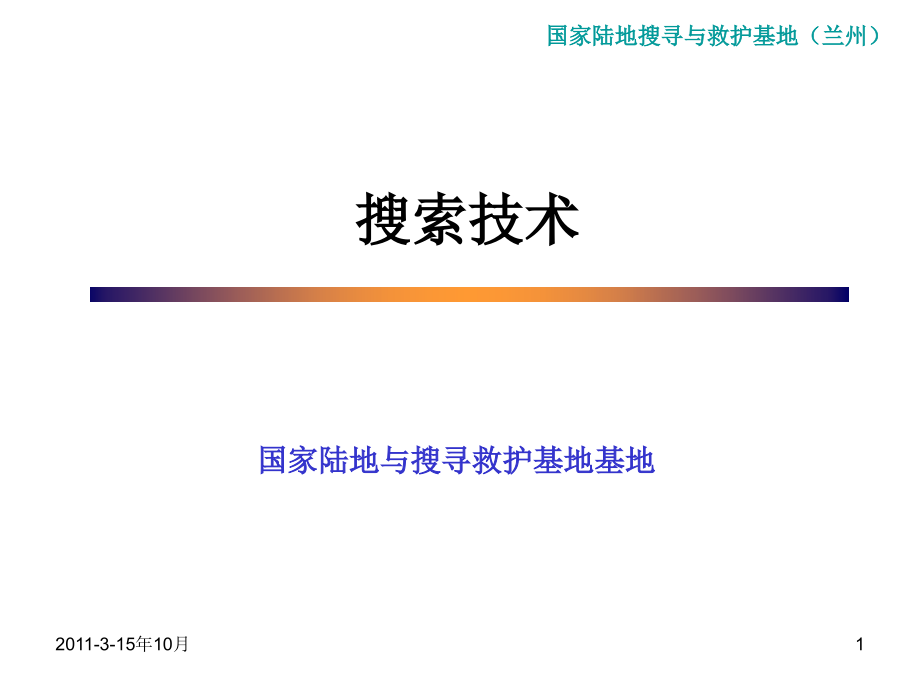

单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2011-3-15年10月,*,国家陆地搜寻与救护基地（兰州）,国家陆地与搜寻救护基地基地,搜索技术,2011-3-15年10月,1,1、课程介绍,课程内容:,1.搜索定义及要求,2.搜索队组织结构,3.搜索标记,4.搜索方法,课程目标:,1.了解搜索的定义及要求,2.掌握搜索的标记方法,3.掌握搜索常用手段、装备和方法,2011-3-15年10月,2,2、,搜索定义及要求,救援队的搜索能力是指在地震灾害或其他突发性事件造成建（构）筑物倒塌灾害发生时，搜索队员在灾害现场利用先进仪器、设备和技术对受困者实施紧急搜索和准确定位的能力。,2011-3-15年10月,3,国际重型救援队搜索能力要求,城市搜救队是否基于现有信息，考虑需要携带何种搜索仪器从行动基地前往作业场地？,城市搜救队是否在狭小空间进行搜索？,城市搜救队是否在搜索受困者阶段使用搜救犬？,城市搜救队是否在定位受困者阶段使用蛇眼和声波探测仪进行技术搜索？,2011-3-15年10月,4,3、,搜索队组织结构,副队长工程师,搜索队队长,仪器搜索1组,仪器搜索2组,仪器搜索3组,犬搜索1组,犬搜索2组,犬搜索3组,仪器搜索,犬搜索,2011-3-15年10月,5,4、搜索标记,搜索定位人员承担或配合现场临时救灾指挥中心对灾区情况进行必要的调查，做出相应标记,进入救援场地时间日期；,有害物质情况；,幸存者或遇难者数量、位置等信息。,将上述信息绘在现场草图上。,2011-3-15年10月,6,5、搜索方法,表层搜索,深度搜索,彻底搜索,2011-3-15年10月,7,5.1 现场信息,建筑物倒塌原因,破坏模式,灾害发生时间,建筑物用途和面积,人员占有率,二次倒塌可能性,2011-3-15年10月,8,5.2 仪器搜索优缺点分析,声波/振动生命探测仪,光纤光学搜索仪,2011-3-15年10月,9,5.3 搜索效率,搜索场景,搜索面积,搜索手段,搜索方法,搜索效率,2011-3-15年10月,10,5.4 搜索基本方法,人工搜索,仪器搜索,犬搜索,综合搜索,2011-3-15年10月,11,5.4.1 人工搜索基本方法,2011-3-15年10月,12,人工网格式搜索法,A街区,B街区,D街区,E街区,C街区,1号,2号,3号,4号,2011-3-15年10月,13,人工一字搜索法,2011-3-15年10月,14,人工弧形搜索法,2011-3-15年10月,15,人工环形搜索法,2011-3-15年10月,16,5.4.2 仪器搜索基本方法,一字形搜索法,Kopfhrer,Signalgeber,Verstrkung,Wahlschalter,Ein,Aus,1-6,1,2,3,4,5,6,7,8,Kopfhrer,Aus,Sprgert ZEB/HG-6U,Ein,Ein,Aus,Signalgeber,Pegelanzeige,Verstrkung,Wahlschalter,Hochpa,Tiefpa,Ein,Aus,1-6,1,2,3,4,5,6,LF,MS,Filter,100,75,50,0,25,1,2,3,4,5,6,7,8,14,20,26,32,120,2,6K,2,6K,100,60,40,32,Lschen,(Drcken),2011-3-15年10月,17,环形搜索法,2011-3-15年10月,18,弧形搜索法,2011-3-15年10月,19,人工搜索、仪器搜索和犬搜索方法具有各自的特点和适用条件。因此，在进行搜索救援行动时，应根据面对的灾害特点和环境确定搜索方法。采用人工、犬和仪器联合搜索方法来提高搜索的速度和精度。,2011-3-15年10月,20,十字交叉搜索法,Kopfhrer,Aus,Sprgert ZEB/HG-6U,Ein,Ein,Aus,Signalgeber,Pegelanzeige,Verstrkung,Wahlschalter,Hochpa,Tiefpa,Ein,Aus,1-6,1,2,3,4,5,6,LF,MS,Filter,100,75,50,0,25,1,2,3,4,5,6,7,8,14,20,26,32,120,2,6K,2,6K,100,60,40,32,Lschen,(Drcken),2011-3-15年10月,21,
