工装治具开发流程.ppt

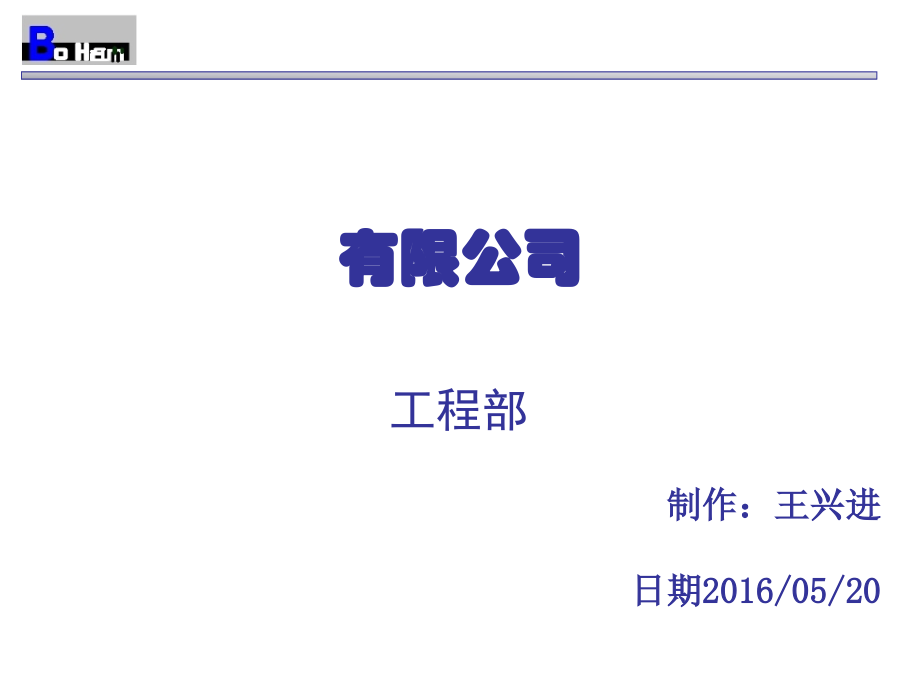

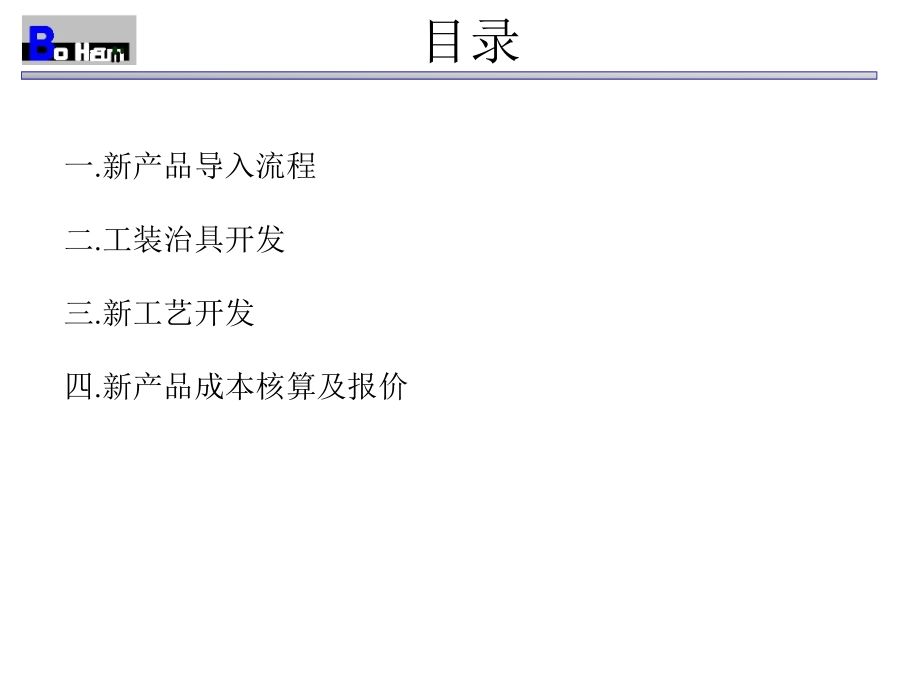

,有限公司,工程部,制作：王兴进,日期201,6,/,05/20,目录,一,.,新产品导入流程,二,.,工装治具开发,三,.,新工艺开发,四,.,新产品成本核算及报价,二、工装治具开发,治具需求,1,、,当新机种有治具(此治具包括检测治具以下统称,治具)需求时,由工程,PE,提出需求,。,2,、,当扩大产能、过程改善或产品重工有治具需求时,由各制造单位主管提出需求给资材，由,资材填写,请购单交采购。,二、工装治具开发,需求确认,1,、,工程部主管对新机种的治具需求进行确认,如确认,提出的治具需求合理，由工程提出需求给采购。,二、工装治具开发,设计方案,1,、工程,(,检测治具品保一起参与,),负责提供产品实物、,产品,3D/2D,和喷漆区域图纸给厂商并与厂商检,讨,治工具设,计方案。,二、工装治具开发,治具外加工,1,、,采购接到工程开出的,请购单,后寻找外加工厂,商作外加工处理并追踪进度。,2,、,厂商根据工程检讨的设计方案及相关的技术资料、,要求制作,如有疑问,及时与工程沟通，保证治具,符,合要求。,二、工装治具开发,治具验收,1,、,治具制作完后送工程部工程接到制作好的治具,后与产线一同进行试作确认进行验收，如治具,不符合要求,需重新与厂商确认设计方案,。,或修改,方,案进行修改或重做。直至试作确认没,有问题。,2,、,治具验收合格，工程部在,治工具验收,评估单,予以验收。,二、工装治具开发,编号发放,1,、,治具验收后，工程将治工具统一进行编号,同时记,录于,治具一览表,。量测的治具若需,定期,校验则,由实验室统一管理。,2,、工程将治具负责发放到各制造单位，制造单位将治,具存放于治具房并登记于产线治具管理的,治具一,览表,上。,二、工装治具开发,保管使用,1,、,治具由制造单位保管及保养对需进行保养的治,具建立所需的,治工具点检表,等文件。,2,、,使用人员在领取治具时需对治具外部结构进行检,查，保证治具结构完好无生锈及损坏，并核对,治具编号是否正确,.,3,、使用人员必须妥善保管及适当的维护好所领用的,治具。,二、工装治具开发,维修,1,、,在生产过程中如发生治工具损坏需维修时使用单,位开立,维修申请单,并知会管理部外加工治,具知会到采购。管理部接到维修通知,后,安排人员进,行维修处理,并评估维修费用及时间,。,2,、,如需要外加工厂维修,则由采购通知厂商进行维修。,3,、维修完成后,治具需工程及品保一起重新确认。,二、工装治具开发,报废,1,、,经维修后不能达到要求的或无法维修的经确认,由,各生产部门填写报废申请单呈程部门主管审核,部门主管核准后报废。,2,、制造,部根据核准后的治工具报废申请单对相,应的治工具进行报废处理。,二、工装治具开发,Thank you,
