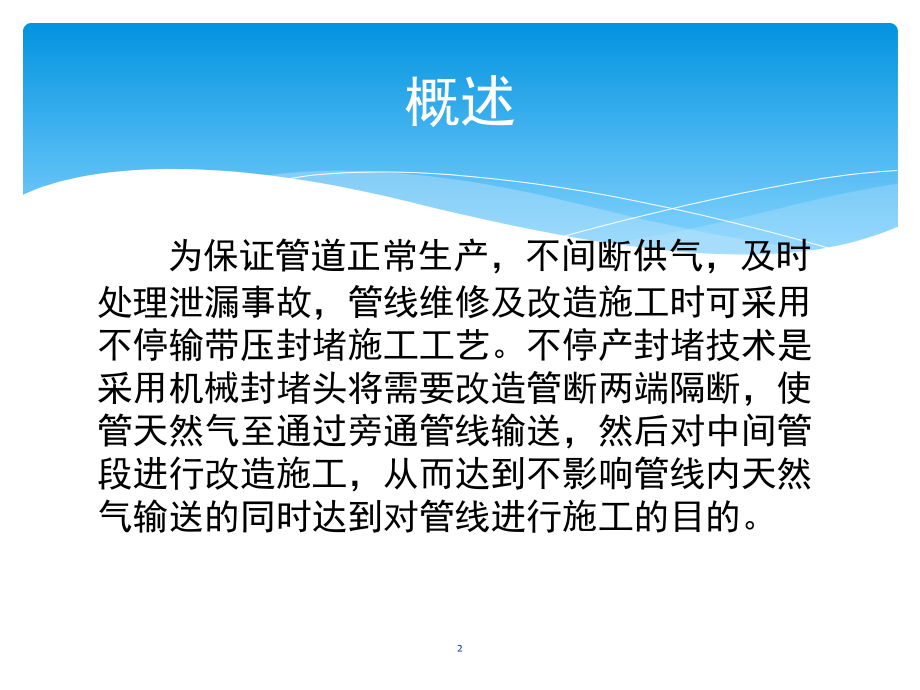

,单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,带压封堵抢修作业,河南锐驰管道工程技术有限公司,1,为保证管道正常生产，不间断供气，及时处理泄漏事故，管线维修及改造施工时,可,采用不停输带压封堵施工工艺,。,不停产封堵技术是采用机械封堵头将需要改造管断两端隔断，使管天然气至通过旁通管线输送，然后对中间管段进行改造施工，从而达到不影响管线内天然气输送的同时达到对管线进行施工的目的。,概述,2,工艺图,3,安济线改造工艺图,4,主要设备,5,施工作业场地规划,6,施工作业场地标志摆放,7,1,根据要求确定施工位置,2,根据封堵长度，开挖作业坑，尺寸为,6*12,米，深度为距施工管道下底部,0.5,米,由于处于地下水富集区，应加设排水泵,2,台,3,确定旁通口和封堵口开孔位置,4,去除管道,3PE,防腐层,5,在封堵口处加等径三通,在旁通口处加焊变径三通,施工作业流程,8,6,对焊缝处进行外观检测，先喷红色渗透药水，等,2-3,分钟再喷黄色清洁药水，将未渗透的红色药水擦干净，最后喷白色吸附显影药水，当白色上未出现点状或线状红色显影即为外观合格，进行下一步操作,。,施工作业流程,9,管道焊接及焊缝超声波检测,施工作业流程,10,7,在三通上方增加液压闸阀，在法兰与闸阀之间装金属缠绕垫（石墨、高温高压），并涂抹高温黄油（锂基脂）增加密封性。,施工作业流程,11,8,在封堵口之间紧靠封堵口一侧开放空口，在进行开孔作业和封堵作业时做为旁通口,A,，用作平衡开孔器内压力。,旁通口,A,放空口,施工作业流程,12,9,将装好道具的液压开孔器吊装在闸阀之上,接好旁通,A,，打开闸阀进行开孔作业。,10,打完孔后关闭旁通，关闭闸阀，,进行放空，放空完后取下开孔器,。,下图为开孔器刀头,施工作业流程,13,氮气增压口,压力检测仪表,11,旁通口安装旁通管使用法兰和液压闸阀连接，,旁通管进口处设置加压口和压力监测点。,施工作业流程,14,12,清理三通上的污迹，用除锈机去除管道外壁和三通上的污迹，刷防锈漆，粘一层纤维防腐冷缠胶带，再粘,3,层管道防腐冷缠胶带。防腐作业结束后根据管径使用电火花检漏仪进行检测。,管道防腐,冷缠胶带,纤维冷缠胶带,涂刷防锈漆,施工作业流程,15,3PE,防腐工艺,施工作业流程,16,13.,在封堵口的液压闸阀上安装封堵器，安装时注意封堵头的方向。,14,对旁通管线进行试压，打水试压至,6MPa,进行,24,小时试压，完毕后放水，干燥确认合格。,施工作业流程,17,15,打开旁通口的闸阀，使用旁通管线进行天然气的输送，后打开封堵口的液压闸阀，下封堵头，打开放空口进行放空，在确认已经放空完毕后进行切割连接或换管作业。,16,打开封堵头，关闭液压闸阀，进行正常供气，关闭旁通口液压闸阀，对旁通管线进行放空，拆除旁通管线，做报废处理。,施工作业流程,18,17,使用封堵器将封堵头换成封堵饼，装在旁通口和封堵口的液压闸阀之上，打开液压闸阀，将封堵饼放置在三通法兰处，用法兰上的,4,个锁死机构将封堵饼锁死。,下图为堵饼 下图为法兰锁死机构,施工作业流程,19,18,拆除液压闸阀，用盲板将封堵饼和液压闸阀封死，做防腐保护。,19,清理现场，做好记录，回填作业坑，恢复地貌,施工作业流程,20,谢谢,!,21,
