编码、基本设定及匹配步骤一览表.doc

编码
基本设定
匹配步骤一览表

(内部文件)

上海大众常州特约维修站
二00三年十月

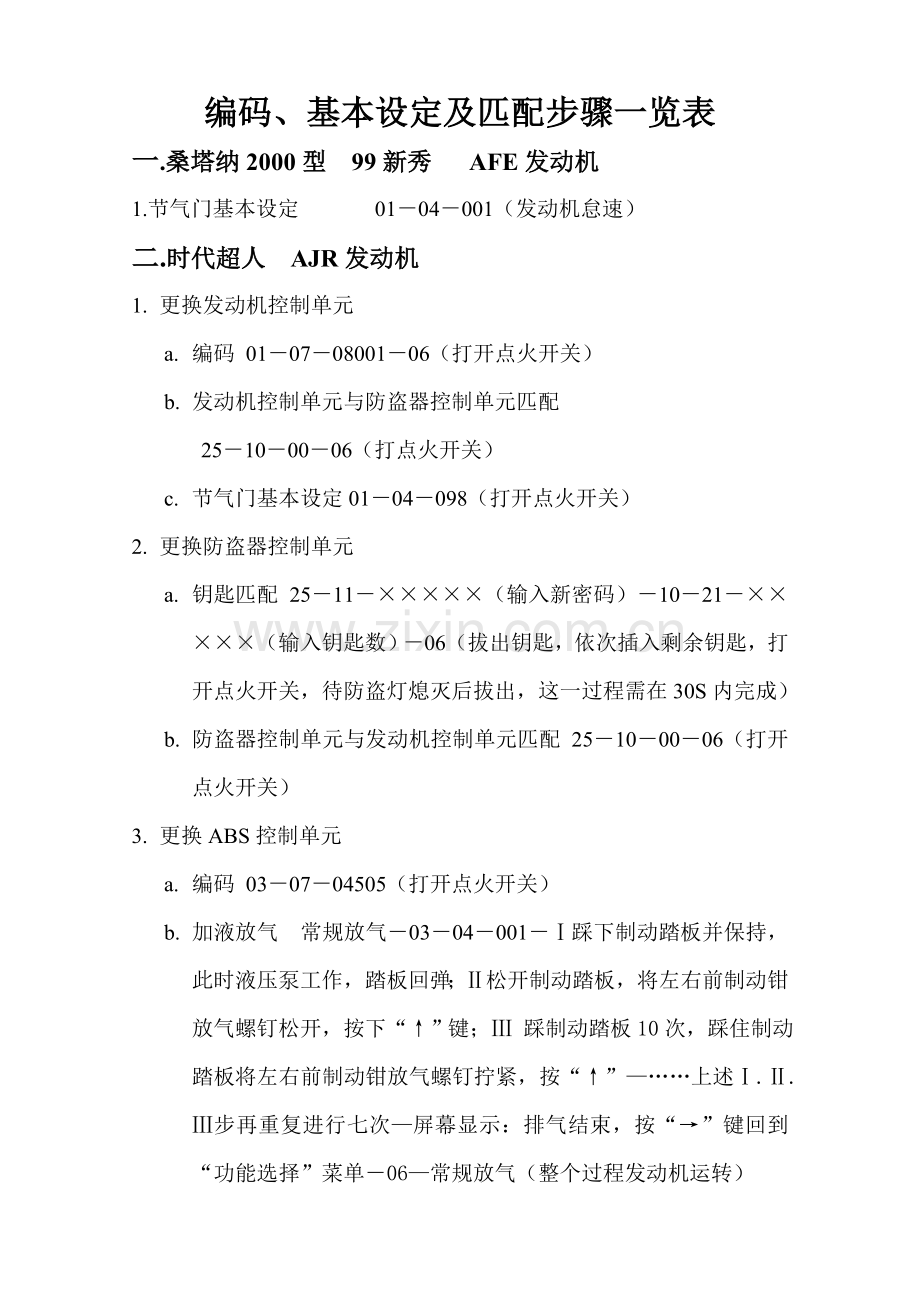

编码、基本设定及匹配步骤一览表
一.桑塔纳2000型 99新秀 AFE发动机
1.节气门基本设定 01－04－001（发动机怠速）
二.时代超人 AJR发动机
1. 更换发动机控制单元
a. 编码 01－07－08001－06（打开点火开关）
b. 发动机控制单元与防盗器控制单元匹配
25－10－00－06（打点火开关）
c. 节气门基本设定01－04－098（打开点火开关）
2. 更换防盗器控制单元
a. 钥匙匹配 25－11－×××××（输入新密码）－10－21－×××××（输入钥匙数）－06（拔出钥匙，依次插入剩余钥匙，打开点火开关，待防盗灯熄灭后拔出，这一过程需在30S内完成）
b. 防盗器控制单元与发动机控制单元匹配 25－10－00－06（打开点火开关）
3. 更换ABS控制单元
a. 编码 03－07－04505（打开点火开关）
b. 加液放气 常规放气－03－04－001－Ⅰ踩下制动踏板并保持，此时液压泵工作，踏板回弹；Ⅱ松开制动踏板，将左右前制动钳放气螺钉松开，按下“↑”键；Ⅲ 踩制动踏板10次，踩住制动踏板将左右前制动钳放气螺钉拧紧，按“↑”—……上述Ⅰ.Ⅱ.Ⅲ步再重复进行七次—屏幕显示：排气结束，按“→”键回到“功能选择”菜单－06—常规放气（整个过程发动机运转）
三.世纪新秀（配备AFE发动机，电子防盗器，ABS等）
1. 更换发动机控制单元
a. 发动机控制单元与防盗器控制单元匹配
25－10－00－06（打开点火开关）
b. 节气门基本设定 01－04－001－06（发动机怠速）
2. 更换防盗器控制单元
a. 钥匙匹配 25－11－×××××（输入新密码）－10－21－×××××（输入钥匙数）－06（拔出钥匙，依次插入剩余钥匙，打开点火开关，待防盗灯熄灭后拔出，这一过程需在30S内完成）
3. 更换ABS控制单元
a. 编码 03－07－01901（打开点火开关）
c. 加液放气 常规放气－03－04－001－Ⅰ踩下制动踏板并保持，此时液压泵工作，踏板回弹；Ⅱ松开制动踏板，将左右前制动钳放气螺钉松开，按下“↑”键；Ⅲ 请等……（10S）踩踏板10次，踩住制动踏板，将左右前制动钳放气螺钉拧紧，按“↑”键—……上述Ⅰ.Ⅱ.Ⅲ步再重复进行七次—屏幕显示：排气结束，按“→”键回到“功能选择”菜单－06—常规放气（整个过程发动机运转）
四.俊杰（AJR）发动机 01N自动变速箱
1. 更换发动机控制单元
a. 编码 01－07－04031（打开点火开关）
b. 发动机控制单元与防盗器控制单元匹配
25－10－00－06（打开点火开关）
c. 节气门基本设定 01－04－098（打开点火开关）
2. 更换防盗器控制单元
a. 钥匙匹配 25－11－×××××（输入新密码）－10－21－×××××（输入钥匙数）－06（拔出钥匙，依次插入剩余钥匙，打开点火开关，待防盗灯熄灭后拔出，这一过程需在30S内完成）
b. 防盗器控制单元与发动机控制单元匹配 25－10－00－06（打开点火开关）
3. 更换ABS控制单元
a. 编码 03－07－02802（打开点火开关）
b. 加液放气（步骤与时代超人相同）
五.桑塔纳2000型（带遥控钥匙车型）遥控钥匙（发射器）匹配技术指导
1初始化（适用于在新配发射器时，必须将新发射器和原配的发射器一起与接收器进行初始化。如果用户丢失了一个发射器后，暂时配不到新发射器，应将原配的发射器重新初始化，使丢失的发射器失效）
匹配步骤：
a关断点火开关；
b所有门接触开断开（即所有门关闭）
c将编程线？（在中央接线盒旁由接收器线束插头22号脚引出的一根蓝色的带插片的线束）接地（搭铁）
d打开点火开关；
e再关闭点火开关；
f遥控接收器进入60秒编程模式；
g如果门原来为锁闭状态，那么所有门会以开锁表示遥控接收器进入编程模式；
h在10秒内按遥控发射器任一按钮两次，两次的间隔时间2秒左右；
I编程完成后，门锁会闭锁和开锁一次来确认；
J对于第二个遥控发射器重复第8，9步；
K编程线复原，初始化结束。
2遥控发射器与遥控接收器重新同步(适用于原配遥控发射器在有效遥控距离之外连续按动255次后，或者失电时间较长（如更换电池时间较长），遥控发射器与遥控接收器将不能同步，不能再遥控开闭么锁，必须机行重新同步)
匹配步骤：
a关闭所有车门，使门锁处于开启状态；
b打开点火开关；
c在30秒内按下遥控发射器的开启键一次；
d若同步成功，则门锁会闭锁和开启各一次来确认；

六.Passat Gli Gsi
1. 换组合仪表
a. 编码 17－07－05145（打开点火开关）
b. 调整里程表
假设旧仪表里程数为67890km
17－10－09－06789（打开点火开关）
c. 防盗器控制单元与发动机控制单元匹配
17－10－00－06（打开点火开关）
d. 匹配钥匙 17－11－×××××（输入新密码）－10－21－×××××（输入钥匙数）－06（拔出钥匙，依次插入剩余钥匙，打开点火开关，待防盗灯熄灭后拔出，这一过程需在30S内完成）
2. 换发动机控制单元
a. 编码 01－07－04001（Gli） 04031(Gsi)(打开点火开关)
b. 发动机控制单元与防盗器控制单元匹配
17－10－00－06（打开点火开关）
c. 节气门基本设定 01－04－098（打开点火开关）
3. 更换ABS控制单元
a. 编码03－07－03604－Q（打开点火开关）
b. 加液放气（步骤与时代超人相同）
4. 更换安全气囊控制单元
a. 编码 15－07－22599（版本号XG）－Q（打开点火开关）
12359（版本号OG）
12364（版本号OL）
b. Ⅰ.关闭安全气囊 15－10－01－00001（打开点火开关）
打开点火开关，安全气囊警告灯先亮约4S，然后闪烁约15S，该信号表明前座安全气囊被切断。
Ⅱ对于版本号为OG的安全气囊系统 15－07－12358，仅驾驶员有安全气囊。（操作时打开点火开关）
c.Ⅰ.激活安全气囊 15－10－01－00000（打开点火开关）
打开点火开关，此时安全气囊警告灯亮约4S后熄灭，表明前座安全气囊被激活。
Ⅱ.对于控制单元版本号为OG的安全气囊系统15－07－12359，驾驶员/前座乘客都有安全气囊。
5. 四档自动变速箱基本设定 02－04－00（打开点火开关）踩油门踏板到底保持>3秒钟
6. 换自动空调控制单元
a. 编码 08－07－05000（打开点火开关）
b. 基本设定08－04－000（打开点火开关）
7. 舒适系统设定
a. 46－07－04096（打开点火开关） 转动一下，只打开一扇门。再转动一下全部打开
b. 46－07－04097（打开点火开关） 转动一下，全部打开
8. 遥控匹配
方法1：
1）46－10－00清除所有钥匙
2）46－10－01匹配所有钥匙，最多配四把钥匙
仪器匹配通道：
46－10－21（同时按住任意一键）
匹配所有钥匙不能超过15S（按下打开火关闭按钮），在以下情况下，遥控匹配自动停止。
a. 匹配钥匙数量已达到
b. 同一按钮按下多次
c. 匹配时间超过15S
方法2：
1） 将一把钥匙插入点火锁中并打开点火开关；
2） 将所有车门关上，用另一把钥匙插入左前或右前车门锁芯；
3） 按下遥控器上闭锁按纽，同时转动钥匙将门锁闭锁，并保持3秒左右；（按下遥控器上开启按纽，同时转动钥匙将门锁开启，并保持3秒左右）
4） 钥匙反向转动，使门锁处于开启状态，同时按下遥控器按纽保持3秒左右；（将钥匙反向转动，使门锁处于关闭状态，同时按下遥控器按纽保持3秒左右）
5） 锁芯回位，并将钥匙拔出即可。
七.Passat 1.8T
1.换组合仪表
a. 编码 17－07－05125（打开点火开关）
b. 调整里程表（方法同Passat Gli）
c. 防盗器控制单元与发动机控制单元匹配
Ⅰ.17－11－输入新仪表密码－10－50－输入所装车原防盗器密码（打开点火开关）
Ⅱ换新仪表（配件）可简略为 17－10－50－原车密码（打开点火开关）
d. 防盗器与钥匙匹配
17－11－输入所装车原防盗器密码－10－21－输入钥匙数－06（拔出钥匙，依次插入剩余钥匙，打开点火开关，待防盗灯熄灭后拔出，这一过程需在30S内完成）。
备注：c步与d步顺序不可颠倒。
2.换发动机控制单元
a. 编码 01－07－04051（自） 04001（手）（打开点火开关）
b. 与防盗器匹配01－10－50－输入防盗器密码（打开点火开关）
c. 加“G”01-11-11463-Q（打开点火开关）
d. 与节气门阀体匹配 01－04－060（打开点火开关）
e. 做D档匹配01－04－063踩油门3秒钟“OK”（打开点火开关）
备注：更换已用过的发动机控制单元与防盗器控制单元匹配必须要有两个防盗器密码，即：用过的发动机控制单元原车辆防盗器密码A，需装车的车辆防盗器密码B（正修车）。
步骤为：01－11－输入前面用过的车密码A－10－50－输入现正修的车密码B－Q（打开点火开关）
3.换ABS控制单元
c. 编码03－07－13604（打开点火开关）
d. 加液放气（步骤与时代超人相同）
4. 更换安全气囊控制单元
a. 编码（方法同Passat Gli Gsi）
b. 关闭安全气囊（方法同Passat Gli Gsi）
c. 激活安全气囊（方法同Passat Gli Gsi）
5. 更换自动变速箱控制单元
a. 编码02－07－00113（打开点火开关）
b. 做D档匹配01－04－063踩油门3秒钟“OK”(打开点火开关)
6. 换自动空调控制单元
a. 编码08－07－17000（打开点火开关）
b. 基本设定08－04－000（打开点火开关）
7. 换舒适系统中央控制单元
a. 编码46－07－00259（打开点火开关）
8. 遥控匹配（方法同Passat Gsi）
八.Passt V6 2.8L
1. 换组合仪表
a. 编码17－07－07125（打开点火开关）
b. 调整里程表（方法同Passat Gsi）
c. 防盗器控制单元与发动机控制单元匹配（方法与Passat 1.8T相同）
d. 防盗器与钥匙匹配（方法与Passat 1.8T相同）
2. 换发动机控制单元
a. 编码01－07－08051(08551withESP)（打开点火开关）
b. 与防盗器匹配01－10－50－输入防盗器密码（打开点火开关）
c. 加“G”01－11－11463－Q（打开点火开关）
d. 与节气门阀体匹配01－04－060（打开点火开关）
e. 做D档匹配01－04－063踩油门3秒钟“OK”（打开点火开关）
备注：更换已用过的发动机控制单元与防盗器控制单元匹配必须要有两个防盗器密码，即：用过的发动机控制单元原车辆防盗器密码A，需装车的车辆防盗器密码B（正修车）。
步骤为：01－11－输入前面用过的车辆密码A－10－50－输入现正修的车密码B－Q（打开点火开关）
3. 换ABS控制单元
a. 编码03－07－13604（打开点火开关）
b. 加液放气（步骤与时代超人相同）
4. 更换安全气囊控制单元
a. 编码15－07－22602（打开点火开关）
b. 关闭安全气囊（方法同Passat Gli Gsi）
c. 激活安全气囊（方法同Passat Gli Gsi）
5. 更换自动变速箱控制单元
a. 编码02－07－00113（打开点火开关）
b. 做D档匹配01－04－063踩油门3秒钟“OK”（打开点火开关）
6. 换自动空调控制单元
a. 编码08－07－17000（打开点火开关）
b. 基本设定08－04－000（打开点火开关）
7. 换舒适系统中央控制单元
a. 编码46－07－00259（打开点火开关）
8. 遥控匹配（方法同Passat Gsi）
九、Polo
1. 换组合仪表
a. 编码17－07－00141（手动档）、00143（自动档）（打开点火开关）
b. 调整里程表
假设旧仪表里程数为67890km
17－10－09－06789（最后一位四舍五入）（打开点火开关）
① 新的仪表指示总的里程数不得超过100km
② 输入到新的仪表总的里程数必须大于100km
③ 总的里程数只能朝着增大的方向做一次调整
c. 调整服务维修周期的显示信息
① 换机油17－10－10 15000km（周期）－6000km（例如该周期内已行驶了6000km时仪表坏了）＝9000km（调整值90）
② 下次保养17－10－11 30000km（周期）－6000km（例如该周期内已行驶了6000km时仪表坏了）＝24000km（调整值240）
③ 保养天数17－10－11 360天（周期）－160天（例如该周期内已行驶了160天时仪表坏了）＝200天（调整值200）
d. 防盗器控制单元与发动机控制单元匹配
Ⅰ17－11－输入新仪表密码－10－50输入所装车原防盗器密码（打开点火开关）
Ⅱ.换新仪表（配件）可简略为17－10－50输入原车密码（打开点火开关）
e. 17－11－输入所装车防盗器与钥匙匹配
原防盗器密码－10－21－输入钥匙数－06（打开点火开关）
备注：d步与e步不可颠倒顺序。
2. 换发动机控制单元
a. 编码01－07－00071（手） 00073（自）（打开点火开关）
b. 发动机控制单元与防盗器控制单元匹配
01－10－50－输入防盗器密码－Q（打开点火开关）
c. 加“G”（未装有巡航功能不必做）
01－11－11463－Q（打开点火开关）
d. 对电子节气门基本设定01－04－060（打开点火开关）
备注：更换已用过的发动机控制单元与防盗器匹配，必须要有两个防盗器密码，即用过的发动机控制单元原车辆防盗器密码A，需装车的车辆防盗器密码B（正修车）
步骤为：01－11－输入前面用过的车密码A－10－50输入现正修的车密码B－Q（打开点火开关）
3. 换ABS控制单元
a. 编码03－07－00002（打开点火开关）
b. 加液放气（方法同时代超人）
4. 更换安全气囊控制单元
a. 编码15－07－00004（打开点火开关）
5. 更换自动变速箱控制单元
a. 编码02－07－00001（打开点火开关）
6. 换半自动空调控制单元
a. 基本设定08－04－001（打开点火开关）
7. 换电子动力转向控制单元
a. 编码44－07－00140（打开点火开关）
8. 换车载网络管理系统控制单元
a. 编码09－07－17566
19－07－00014（手） 00015（自）（打开点火开关）
备注：17566 00014都是变数，由各项动能累加而成。
9. Polo舒适系统编码
46－07－01024（舒适型）（打开点火开关）
46－07－00259（豪华型）（打开点火开关）
说明：舒适型车在拆装电瓶线后，电动门窗不工作，则46－07－00259恢复功能后再46－07－01024。
10、遥控器匹配
46-10-21（同时按住遥控上的开锁或闭锁按钮）

十、针对由舒适系统控制的集控门锁其他功能设定
a、15公里/小时集控门锁自动锁止：
设定：46—10—03—00001
解除：46—10—03—00000
b、拔出钥匙后集控门锁自动开启：
设定：46—10—04—00001
解除：46—10—04—00000
十一PASSAT V6（带座椅记忆功能）前排驾驶员座椅及外后视镜的记忆功能设置与调用
（一）、设定步骤：
1、记忆正常驾驶时的驾驶员座椅及外后视位置：
a、将点火开关打开；
b、将驾驶员座椅左侧的”Memory off”红色按钮压下;
c调节驾驶员座椅及外后视镜到最适合的位置,压下驾驶员座椅左侧一个记忆按钮(建议从第一个按钮开始)并保持,直到听见”咚”的提示音表明设置完毕.(重复此步骤可以设置另外两个记忆按钮);
d驾驶员座椅的记忆按钮设定完成后,立即断点火开关并拔出点火钥匙,在5秒钟内按住钥匙上的开启按钮不放,直到听到”咚”的提示音,钥匙的记忆设置完毕(重复3和4步骤可以将设定好的位置记忆在另外的钥匙中,备用钥匙无遥控功能则不能设定)。
2设置和记忆预调好的倒车时外后视镜位置
a在驾驶员座椅上的记忆按钮设定完成后,将外后视镜调节旋钮切换到右外后视镜调节位置;
b将换档杆放入倒档位置,调节右后外后视镜(使驾驶人员在倒车时能从车内看到车辆后侧及地面情况);
c压下驾驶员座椅左侧上某一记忆按钮并保持,直到听到”咚”的提示音表明设置完毕,设置的位置被相应记忆按钮记忆。
(注:在调用预调好的倒车时外后视镜位置时,外后视镜调节旋钮应先切换到右外后视镜调节位置)。
(二)调用预先设置好的记忆位置
a在驾驶员车门未关闭的情况下,按压一下驾驶员座椅上已设定好的记忆按钮,驾驶员座椅和外后视镜会自动运行到预先设置好的位置;
b在驾驶员车门已关闭的情况下,按下遥控钥匙的开启按钮,打开驾驶员车门,驾驶员座椅会自动调节到此钥匙所记忆的位置(两把主钥匙可以记忆两个位置)
(住:只有在点火开关断开,而且将”Memory Off”红色开关压下,才可以调用预先设置好的记忆位置).
十二.上海大众高尔(带遥控)遥控钥匙的匹配技术指导
1初始化匹配步骤:(适用于更换新遥控控制器或新遥控钥匙)
a将钥匙插入驾驶员侧车门(车门处于关闭状态)锁芯并逆时针转动;
b将钥匙保持在这个位置,等待3秒钟以上,然后多次按动这把钥匙上任一个遥控按钮,直到闭锁按钮自动上锁和解锁各一次以表明遥控系统已正确匹配;
c将钥匙转回原来位置,不要按动这把钥匙上的任何遥控按钮;
d对其余钥匙重复此过程,初始的匹配工作即已完成。
注:对于使用原车的遥控控制器,应在正常通电状态(不需打开点火开关)下使其等待3个小时以上(3小时的概念是:从原车遥控发射器最后一次使用开始到准备匹配这段时间),在这3个小时之内不要按动原车遥控发射器的任何按钮。小时之后,再进行以上初始化过程。原车的发射器必须同时进行初始化。
2同步匹配步骤：（适用于更换遥控发射器电池）
a打开点火开关；
b保持钥匙在此位置，多次按动这把钥匙上任一摇控按钮，直到门锁闭锁和开启各一次以表明遥控系统已正确匹配；
c关闭点火开关，同步工作结束。

底盘号为LFVBA28E843305065以后的
A4仪表运输模式的设置17—10—99—01（打开点火开关）
（关闭）取消17—10—99—00（打开点火开关）
收音机运输模式的设置56—10—99—01（打开点火开关）
（关闭）取消56—10—99—00（打开点火开关）
