VLAN间路由1.doc

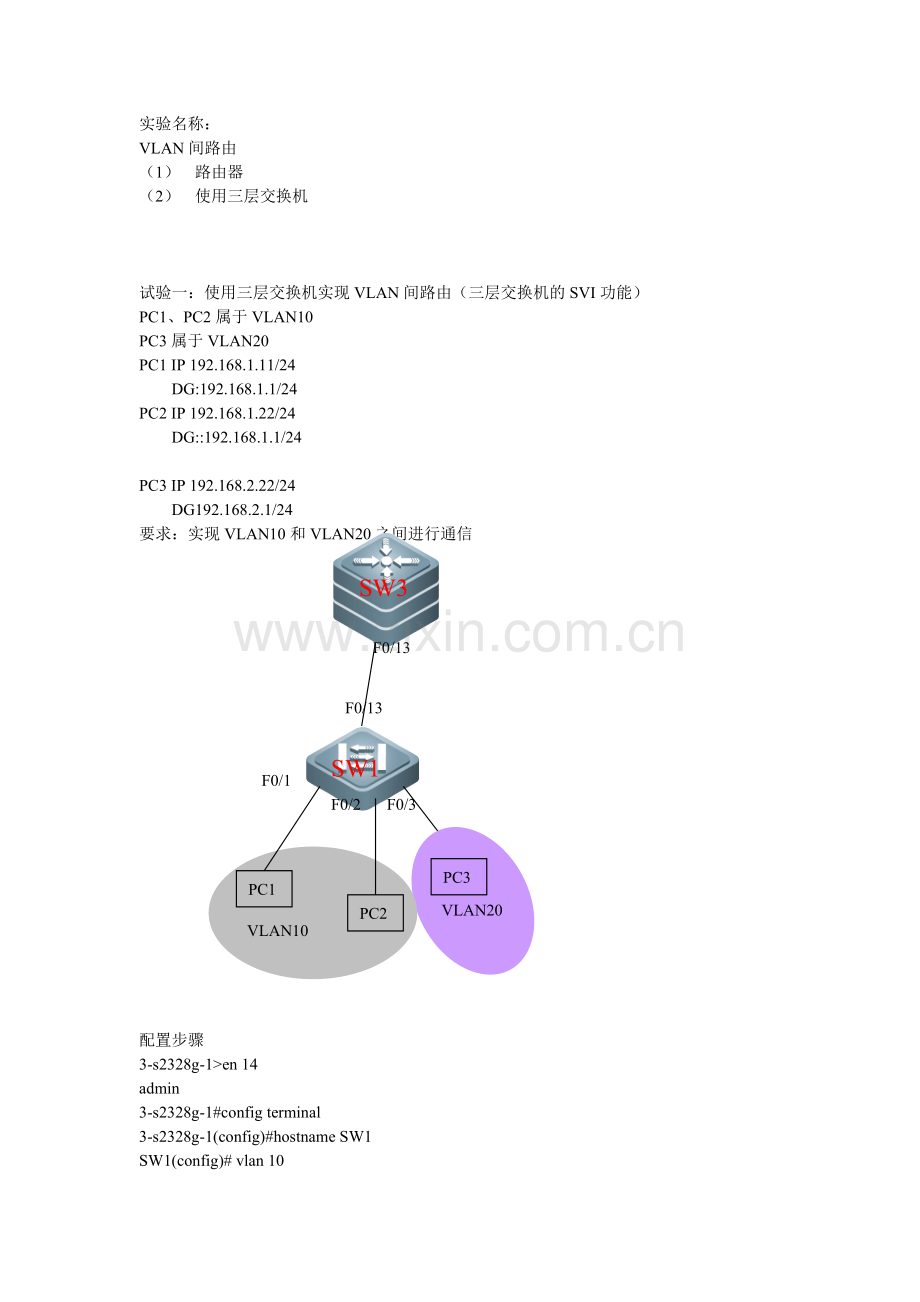

实验名称：
VLAN间路由
（1） 路由器
（2） 使用三层交换机

试验一：使用三层交换机实现VLAN间路由（三层交换机的SVI功能）
PC1、PC2属于VLAN10
PC3属于VLAN20
PC1 IP 192.168.1.11/24
DG:192.168.1.1/24
PC2 IP 192.168.1.22/24
DG::192.168.1.1/24

PC3 IP 192.168.2.22/24
DG192.168.2.1/24
F0/13
F0/13
SW3
F0/1

VLAN20

VLAN10
PC1
PC2
PC3
F0/2
F0/3
SW1
要求：实现VLAN10和VLAN20之间进行通信

配置步骤
3-s2328g-1>en 14
admin
3-s2328g-1#config terminal
3-s2328g-1(config)#hostname SW1
SW1(config)# vlan 10
SW1(config-vlan)#name student
SW1(config-vlan)#exit
SW1(config)#vlan 20
SW1(config-vlan)#name teacher
SW1(config-vlan)#exit
SW1(config)#int range f0/1-2
SW1(config-range-if)#switchport mode access
SW1(config-range-if)# switchport access vlan 10
SW1(config-range-if)#exit
SW1(config)#int f0/3
SW1(config -if)#switchport mode access
SW1(config -if)# switchport access vlan 20
SW1(config -if)#exit
SW1(config)#int f0/13
SW1(config-if)#switchport mode trunk
SW1(config-f)#exit
SW1(config)#

3-s3760-1>en 14
admin
3-s3760-1#conf t
3-s3760-1(config)#hostname SW3
SW3(config)#vlan 10
SW3(config-vlan)#name student
SW3(config-vlan)#exit
SW3(config)#vlan 20
SW3(config-vlan)#name teacher
SW3(config-vlan)#exit
SW3(config)#int f0/13
SW3(config-if)#switchport mode trunk
SW3(config-if)#exit
SW3(config)#int vlan 10
SW3(config-vlan-if)#ip add 192.168.1.1 255.255.255.0
SW3(config-vlan-if)#no shutdown
SW3(config-vlan-if)#exit
SW3(config)#int vlan 20
SW3(config-vlan-if)#ip add 192.168.2.1 255.255.255.0
SW3(config-vlan-if)#no shutdown
SW3(config-vlan-if)#exit
SW3(config)#
