《5 欧姆定律》习题
一、选择题
1、高速公路收费站对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图1所示的计重秤原理图，以下说法正确的是（ ）。
A、称重表相当于一个电压表
B、电路中的R1是没有作用的
C、当车辆越重时，称重表的示数越小
D、当车辆越重时，称重表的示数越大
2、如图2所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右移动。电表的变化情况是（ ）。
A、电压表和电流表示数都变小
B、电压表和电流表示数都变大
C、电压表示数变大，电流表示数变小
D、电压表示数变小，电流表示数变大
3、如图3所示，电源电压保持不变，当滑动变阻器滑片P向右滑动时，电表示数的变化情况是（ ）。
A、电压表V示数变小
B、电流表A1示数变大
C、电流表A2示数变大
D、电流表A1示数变小
4、在如图4所示的电路中，电源电压为5伏，L1、L2发光时的电阻均为6欧，小柯应选择两电表的量程分别为（ ）。
A、电流表（0～0.6A）、电压表（0～3V）
B、电流表（O～0.6A）、电压表（0～15V）
C、电流表（0～3A）、电压表（0～3V）
D、电流表（0～3A）、电压表（0～15V）

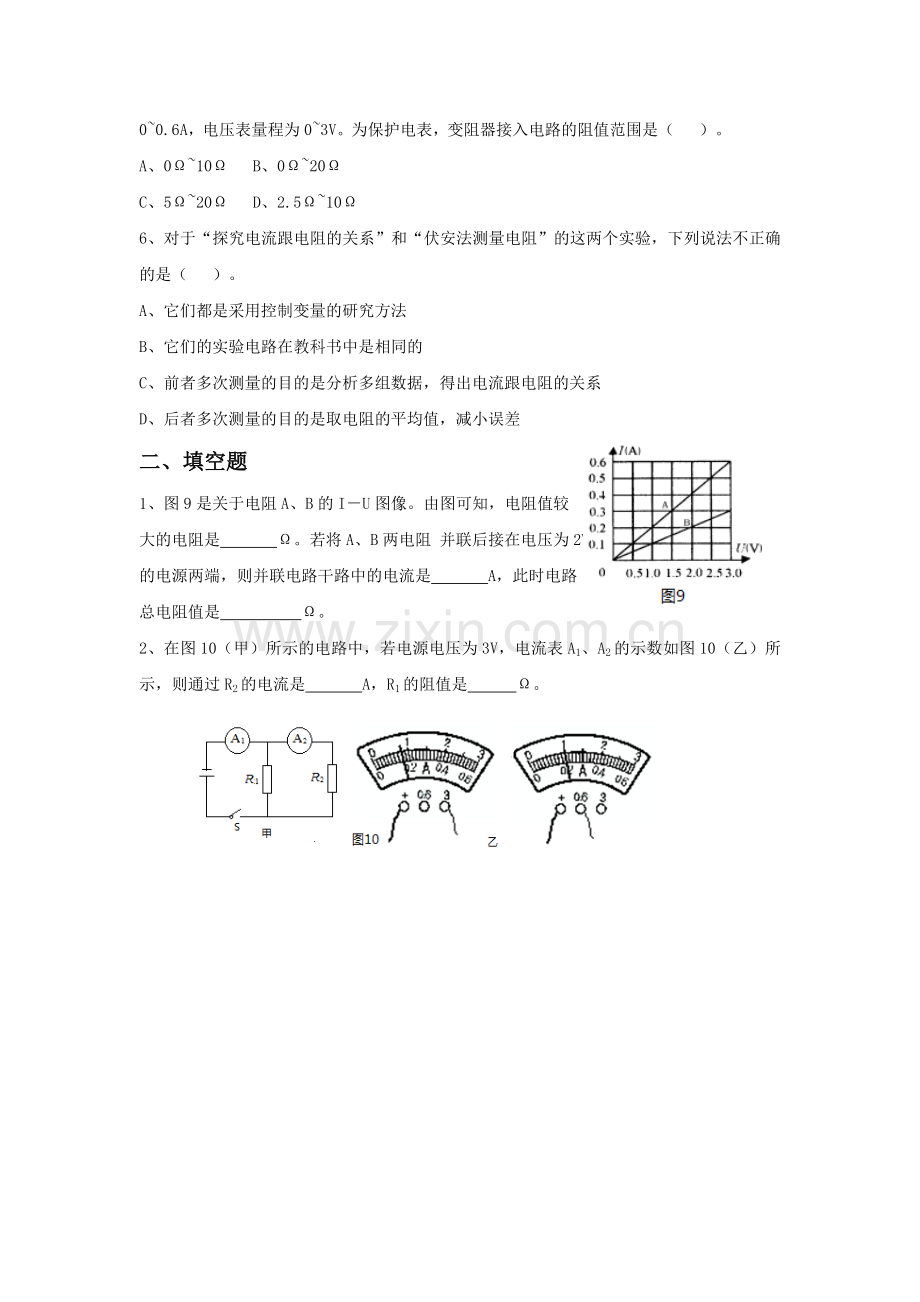

5、如图5所示电路中，电源电压U＝4.5V，且保持不变，定值电阻R1＝5Ω，变阻器R2最大阻值为20Ω，电流表量程为0~0.6A，电压表量程为0~3V。为保护电表，变阻器接入电路的阻值范围是（ ）。
A、0Ω~10Ω B、0Ω~20Ω
C、5Ω~20Ω D、2.5Ω~10Ω
6、对于“探究电流跟电阻的关系”和“伏安法测量电阻”的这两个实验，下列说法不正确的是（ ）。
A、它们都是采用控制变量的研究方法
B、它们的实验电路在教科书中是相同的
C、前者多次测量的目的是分析多组数据，得出电流跟电阻的关系
D、后者多次测量的目的是取电阻的平均值，减小误差
二、填空题
1、图9是关于电阻A、B的I－U图像。由图可知，电阻值较大的电阻是 Ω。若将A、B两电阻 并联后接在电压为2V的电源两端，则并联电路干路中的电流是 A，此时电路总电阻值是 Ω。
2、在图10（甲）所示的电路中，若电源电压为3V，电流表A1、A2的示数如图10（乙）所示，则通过R2的电流是 A，R1的阻值是 Ω。
