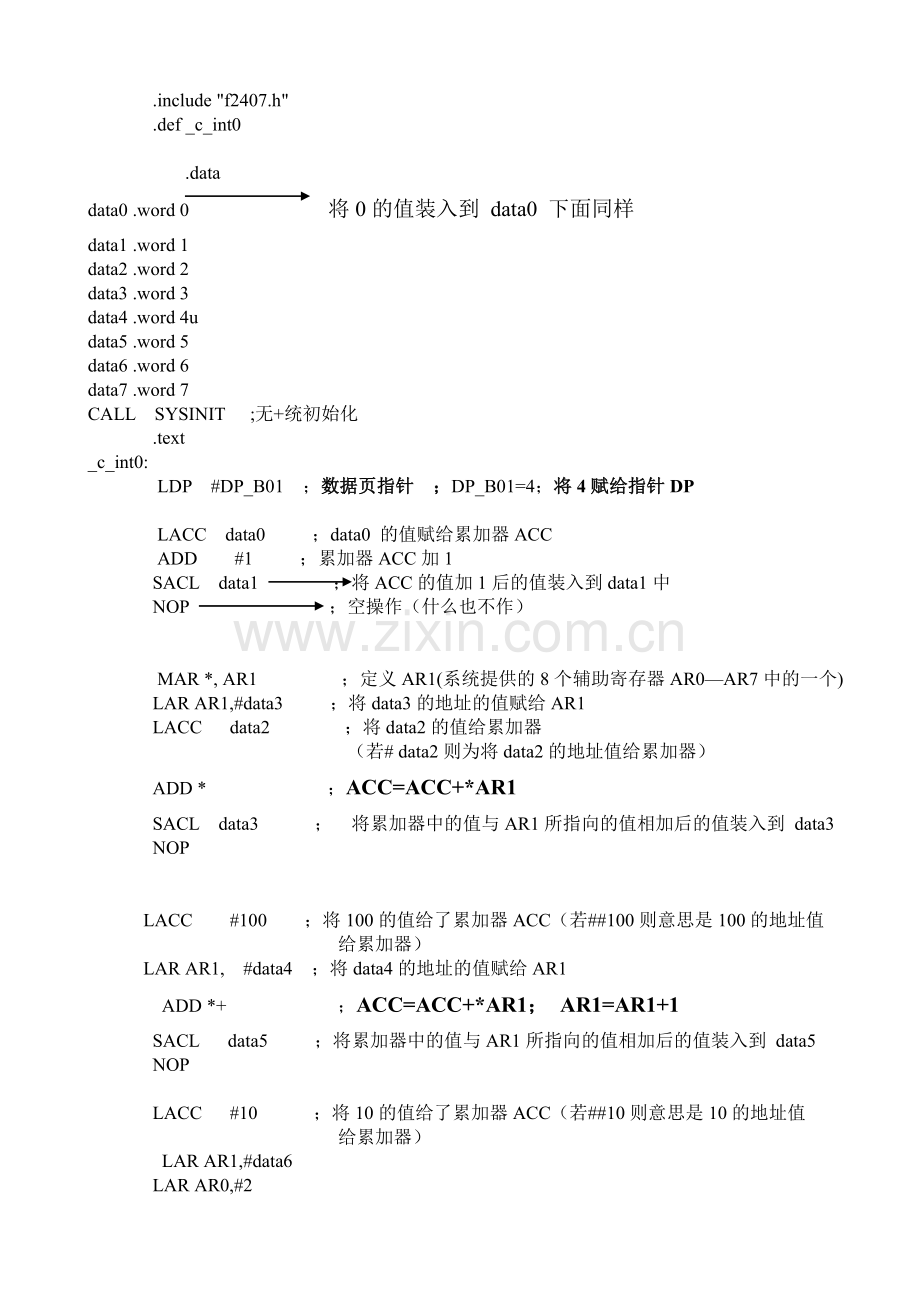

DSP汇编程序解读小程序.doc

.include "f2407.h"
.def _c_int0

.data
data0 .word 0 将0的值装入到 data0 下面同样
data1 .word 1
data2 .word 2
data3 .word 3
data4 .word 4u
data5 .word 5
data6 .word 6
data7 .word 7
CALL SYSINIT ;无+统初始化
.text
_c_int0:
LDP #DP_B01 ；数据页指针 ；DP_B01=4；将4赋给指针DP

LACC data0 ；data0 的值赋给累加器ACC
ADD #1 ；累加器ACC加1
SACL data1 ；将ACC的值加1后的值装入到data1中
NOP ；空操作（什么也不作）

MAR *, AR1 ；定义AR1(系统提供的8个辅助寄存器AR0—AR7中的一个)
LAR AR1,#data3 ；将data3的地址的值赋给AR1
LACC data2 ；将data2的值给累加器
（若# data2则为将data2的地址值给累加器）
ADD * ；ACC=ACC+*AR1
SACL data3 ； 将累加器中的值与AR1所指向的值相加后的值装入到 data3
NOP

LACC #100 ；将100的值给了累加器ACC（若##100则意思是100的地址值
给累加器）
LAR AR1, #data4 ；将data4的地址的值赋给AR1
ADD *+ ；ACC=ACC+*AR1； AR1=AR1+1
SACL data5 ；将累加器中的值与AR1所指向的值相加后的值装入到 data5
NOP

LACC #10 ；将10的值给了累加器ACC（若##10则意思是10的地址值
给累加器）
LAR AR1,#data6
LAR AR0,#2
ADD *0+ ； ACC =ACC+*AR1；AR1 =AR1+AR0
SACL data7
NOP

死循环
LOOP: NOP ；
B LOOP ；
无条件跳转

SYSINIT: SETC INTM ;关中断
CLRC SXM ;符号扩展有效（有关正负号1和0的，扩展后不乱）
CLRC OVM ;溢出模式
CLRC CNF ;B0数据存储器使用（SETC CNF是程序数据存储器）
LDP #0E0H

SPLK #0200H, SCSR1;30M ；将值0200送到寄存器SCSR1中（30M不使用任何模块）-（相当于单片机中的MOV）

SPLK #6FH, WDCR ;看门狗控制寄存器（监视程序运行，用运行的时间来监视）
LDP #0
SPLK #0000H, IMR ;中断屏蔽寄存器（IMR）
SPLK #0FFFFH, IFR ; 中断标志寄存器（IFR）
RET
.END

另外的；
SETC INTM ; 关（掉）中断
CLRC SXM ;符号扩展有效（有关正负号1和0的，扩展后不乱）
CLRC OVM ；
