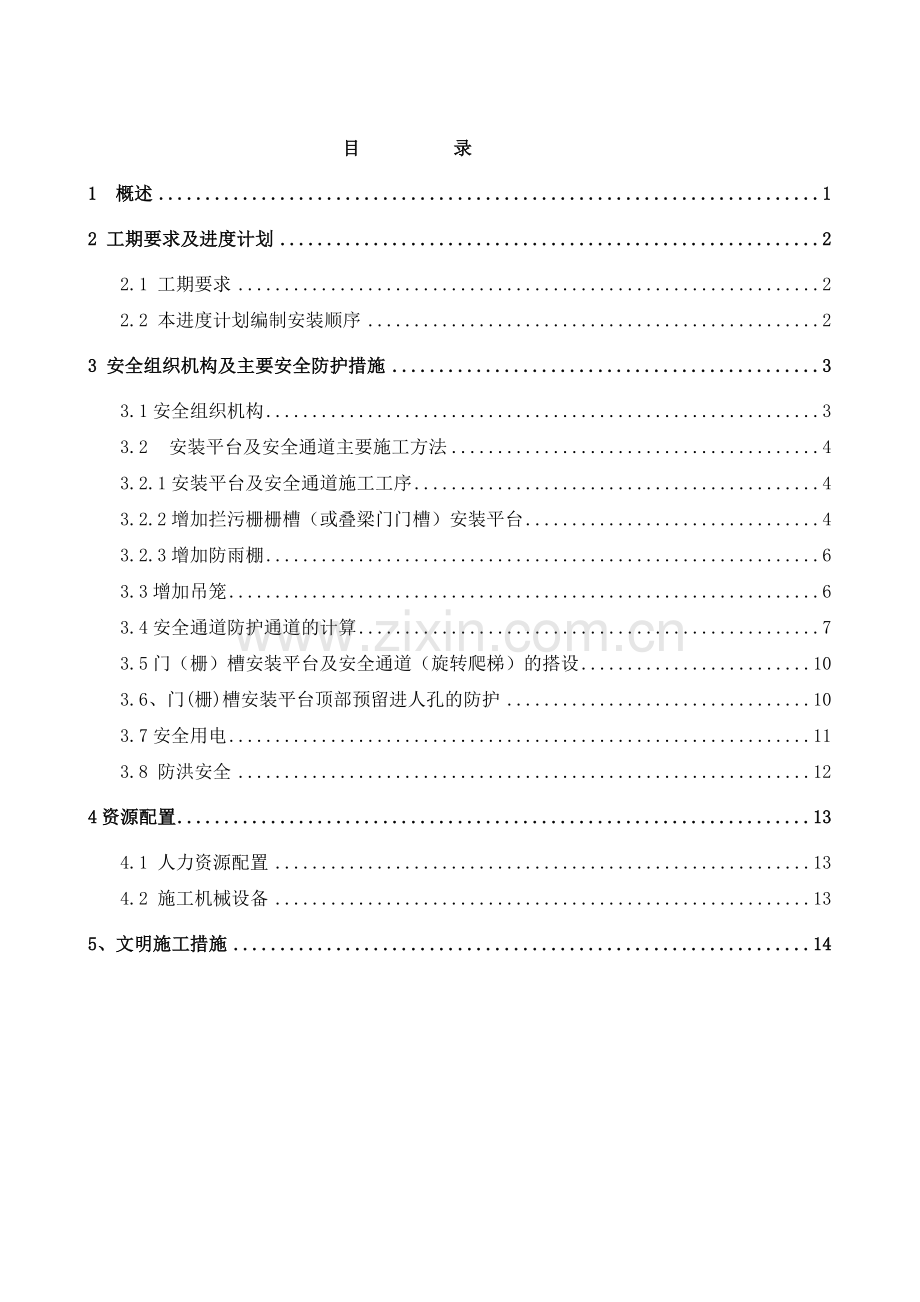

目 录
1 概述 1
2 工期要求及进度计划 2
2.1 工期要求 2
2.2 本进度计划编制安装顺序 2
3 安全组织机构及主要安全防护措施 3
3.1安全组织机构 3
3.2 安装平台及安全通道主要施工方法 4
3.2.1安装平台及安全通道施工工序 4
3.2.2增加拦污栅栅槽（或叠梁门门槽）安装平台 4
3.2.3增加防雨棚 6
3.3增加吊笼 6
3.4安全通道防护通道的计算 7
3.5门（栅）槽安装平台及安全通道（旋转爬梯）的搭设 10
3.6、门(栅)槽安装平台顶部预留进人孔的防护 10
3.7安全用电 11
3.8 防洪安全 12
4资源配置 13
4.1 人力资源配置 13
4.2 施工机械设备 13
5、文明施工措施 14

糯扎渡水电站引水发电系统金属结构及启闭机安装工程 　　 进水口埋件后续安装专项安全技术措施

进水口门（栅）槽后续安装专项安全技术措施
1 概述
糯扎渡水电站C4标承担的电站进水口金属结构安装工程，共有门槽埋件4155.342t，其中：⑴检修闸门储门槽18.042t；⑵拦污栅、叠梁闸门储门槽90.9t；⑶快速事故检修闸门门槽9套，756t；⑷检修闸门门槽1177.2t；⑸拦污栅工作（检修）栅槽2113.2t；⑹检修门门槽埋件9套， 1177.2t；每孔门槽埋件从EL755.8～EL821.3。门（栅）槽埋件后续安装包括主轨、反轨、锁定装置的安装。
部位
工程量(t)
已完成工程量
剩余工程量
高程
工程量(t)
高程
工程量(t)
拦污栅栅槽
2113.2
EL736～748
288
EL748～821.4
1825.2
检修门门槽
1177.2
EL736～755.8
693
EL748～821.3
484.2
快速门门槽
756
EL736～763
738
EL736～763
18
检修闸门储门槽
18.042
∕
∕
EL806.5～821.3
18.042
拦污栅、叠梁闸门储门槽
90.9
∕
∕
EL807～818.915
90.9
合计
4155.342

1719

2436.342

目前已经开始金属结构门槽埋件后续正式安装准备。面临糯扎渡电站金结安装工期紧、任务重等特点，多层施工和高空作业，不安全施工因素增多。因此，遵照国家企业安全生产的具体要求，结合金结安装的实际状况，工区坚持“安全生产，预防为主”的方针，确保安全生产，制定电站进水口门（栅）槽后续安装专项技术措施。
2 工期要求及进度计划
2.1 工期要求
安全防护平台及防护通道的制作安装，从2011年3月25日开始，首先安装9#塔门（栅）槽的安全防护平台及通道，其余各塔的防护在后续门槽埋件安装前完成。
2.2 本进度计划编制安装顺序
从2011年3月25日开始9＃塔安全防护工作。再依次安装8＃塔安全防护平台及防护通道制作安装、验收及投入使用→7＃塔安全防护平台及防护通道制作安装、验收及投入使用→6＃塔安全防护平台及防护通道制作安装、验收及投入使用→5＃塔安全防护平台及防护通道制作安装、验收及投入使用→4＃塔安全防护平台及防护通道制作安装、验收及投入使用→3＃塔安全防护平台及防护通道制作安装、验收及投入使用→2＃塔安全防护平台及防护通道制作安装、验收及投入使用→1＃塔安全防护平台及防护通道制作安装、验收及投入使用。

3 安全组织机构及主要安全防护措施
工区主任：张建军

:
3.1安全组织机构

工区副主任兼总工程师:黎小林
综合办
公
室
主
任
：
伍
小
红
技术部主任
：
杨勇明
质量安全部主任
：
杨勇明

调度室主任
：
王
广际
设备物资部主任
：
张
家
银
劳
财
合
同
部
主
任
：
徐
凤
来

专职
安全员
：
李
宗云

工区副主任：肖天鹏
测量班班长
：
杨

兵
修配班班长
：
常
万
峡
电气班班长
：
胡
先友
探伤班班长
：
丁

浩
起重运输班班长
：
张
荣
焊工班班长
：
陈
发
明
防腐班班长
：
王保
珏

铆工班
班长
：
贾
志
军

技术工人

3.2 安装平台及安全通道主要施工方法
3.2.1安装平台及安全通道施工工序

依据华能澜沧江水电有限公司糯扎渡水电工程筹建处文件《关于电站进水口工程工期提前的通知》（糯筹工程〔2010〕50号）和《云南澜沧江糯扎渡水电站工程导流洞下闸蓄水前工程基本形象面貌要求》的要求“糯扎渡水电站进水口土建及金属结构安装工程（NZD/C4合同内容）原定土建工程完工时间为2011年6月30日，金属结构安装工程完工时间为2012年5月31日。为确保糯扎渡水电工程2012年7月首台机组发电，满足发电前机组充水要求，根据水库蓄水安排，经论证需将电站进水口金属结构安装工程工期提前至2012年3月底前全部完工”制定了本赶工措施。
3.2.2增加拦污栅栅槽（或叠梁门门槽）安装平台
目前拦污栅槽安装高程为▽748.00m，离塔顶安装高程▽821.30m还有73.3m未安装。进水口金属结构设备二期埋件（门槽和栅槽等）安装工作面比投标时的2个工作面增加了6个工作面，所以需增加4孔钢制安装平台进行拦污栅栅槽（或叠梁门门槽）的安装，其余的周转使用。旋转爬梯将采用φ50×4的钢管制作成高6m、长3.5m、宽1.5m的单节，总高度为85.5m，共需制作60节，其示意图见下：

拦污栅栅槽安装平台示意图
钢制安装平台材料表：
序号
材料名称
规格型号
单位
数量
1
钢板
δ6
t
25
2
钢管
φ50×4
t
65
3
直接管卡
φ50
件
300（0.3t）
4
连墙钢筋
φ20
t
10
5
电焊条
507
t
4.8
6
合计

t
105.1

3.2.3增加防雨棚
由赶工计划知，由于雨季施工，增加工作面4个（拦污栅栅槽、叠梁门门槽安装4个），为了确保安装质量和安装进度，增加的工作面需增加防雨棚进行雨季施工。拦污栅栅槽施工防雨棚两个，叠梁门门槽施工防雨棚两个。其简图如下：
防雨棚材料表：
序号
材料名称
规格型号
单位
数量
1
彩钢瓦
δ=0.426
m2
310
2
等边角钢
∠75×6
t
7
3
圆钢
φ25
t
0.15
4
电焊条
507
t
0.26
5
合计

t
7.41

防雨棚示意图
3.3增加吊笼
共制作两套吊笼用于检修门门槽第四层至顶层的门槽安装，共制作四套吊笼用于拦污栅门槽第三层至顶层的栅槽安装。工作时，用φ325无缝钢管于孔口工作位置锁定。需要起升时，经确认无误后，方能起降。吊笼的起降配置专人指挥和操作，经培训合格后上岗操作，配置对讲机，信号旗，口哨等专用工具。

序号
材料名称
规格型号
单位
数量
备注
1
等边角钢
∠100×100×10
t
3

2
等边角钢
∠75×75×6
t
5

3
圆钢
φ20
t
0.65

4
钢板
δ3
t
0.9

5
竹跳板
30×200×3000mm
m2
120

6
彩钢瓦
δ=0.426
m2
50

7
无缝钢管
φ325×12
t
5.37

8
电焊条
507
t
0.56

9
合计

t
15.48
不含竹跳板
彩钢瓦重量

3.4安全通道防护通道的计算
⑴、纵向水平杆、横向水平杆计算

式中 M——弯矩设计值。
W——截面模量。
f——钢材的抗弯强度设计值。
纵向、横向水平杆弯矩设计值
M=1.2MGK+1.4∑MQK
式中MGK——脚手板自重产生的弯矩。
MQK——施工荷载标准值产生的弯矩。按承重1t计算。
脚手板自重产生的弯矩，自重q = 300N/m2

⑵、立杆计算

式中 N——计算立杆段的轴向力设计值。
j——轴心受压构件的稳定系数。
l——长细比，l =。
式中Mw——计算立杆段由风载荷设计值产生的弯矩。
f——钢材的抗拉强度设计值。f =205N/mm2

式中NG1K——脚手架结构自重标准值产生的轴向力。
NG2K——构配件自重标准值产生的轴向力。
——施工荷载标准值产生的轴向力总和。

式中MWK——风载荷产生的弯矩。
——风荷载标准值。
——立杆纵距。

——按稳定计算的搭设高度。
——每米立杆承受的结构自重标准值（KN/m）。

⑶.连墙件计算

式中——连墙件轴向力设计值（KN）。
——风载荷产生的连墙件轴向力设计值。
——连墙件约束脚手架平面外变形所产生的轴向力（KN），单排架取3，双排架取5。
由风载荷产生的连墙件的轴向力设计值：

式中——每个连墙件的覆盖面积内脚手架外侧面的迎风面积。

⑷.立杆地基承载力计算

式中——立杆基础底面的平均压力，。
N——上部结构传至基础顶面轴力设计值；
A——基础底面面积；
fg——地基承载力设计值。

3.5门（栅）槽安装平台及安全通道（旋转爬梯）的搭设
⑴安装安全防护平台及通道基础必须平整、坚实。
⑵安装安全防护平台及通道的宽度必须大于门槽的宽度并要求方便施工，防护棚高度搭设从砼736m高程至821.5m高程。
⑶横杆间距为1500mm, 棚顶为双层防护棚，两层棚顶间距为600mm，棚顶满铺竹笆或层板。竹笆或层板用18#铅丝或12#铁丝绑牢。
⑷在通道的两侧设置1200mm高的防护栏杆，外侧用安全立网全封闭。栏杆和立杆均用红、白油漆相间涂刷。四边均按规定设剪刀撑。
⑸搭设好后，必须经验收并悬挂标牌和指示牌才能使用。
⑹搭设好后必须经验收，标识后才能使用。在使用过程中严禁随意拆除。
3.6、门(栅)槽安装平台顶部预留进人孔的防护
⑴.边长或直径在20~50cm的洞口，用竹串脚手板遮盖。
⑵.洞口边长或直径在50~150cm的洞口，用钢筋砼板内钢筋贯穿洞口构成防护网，网格大于20cm的，要另外加密。
⑶.洞口尺寸大于150cm以上的，洞口四周设临时栏杆，洞口下端张拉小眼安全网。同时临时栏杆刷红白相间油漆，以示醒目，并加以标识。
⑷.在施工过程中，不得随意拆除安全设施和标志、标牌。搭设好后，必须经验收并悬挂标牌和指示牌。
3.7安全用电
电站进水口门槽安装电源从土建进水口箱变S9-800/10/0.4KV处取出，配置3×120+1×50钢铠电缆500m，并在9塔设置一面配电屏，3个小的电源控制柜。门（栅）槽每一工作面配置3台直流电焊机ZX7-400S，共配置30台电焊机，负荷为250KVA。
⑴.电工必须持证上岗。
⑵.严格执行保证安全“技术措施”和“组织措施”。不得随意更改操作程序和简化安全措施。
　　 ⑶.加强对供用电设备的维护管理。对主要的供用电设备要建立技术档案资料，对所有的供用电设备要定期维护保养，不得规定周期进行检修和预防性测试，不符合要求的设备不许投运。
　  ⑷.严禁使用不合格的电气设备。
　⑸.供用电设备外壳必须可靠接地。所有供电设备、用电设备的金属外壳、金属支架，都必须做可靠的接地保护，以防在运行中绝缘击穿漏电伤人。
　　 ⑹.低压配电线路的“零线”必须重复接地。在低压配电线路较长或用电负荷较集中的配电线路上，都要隔段在“零线”上做重复接地保护，以防零线断线三相负荷不平衡，中性线零位电压中心点位移,使相线电压升高或降低过大而烧坏220伏的用电设备。
　 　⑺.接地必须符合要求。所有电气设备的金属外壳接地、零线重复接地，包括引线、接地桩、连接体的材料、截面积的选用、连接的可靠程度及阻值都必须符合现定要求。
　  ⑻.同一供电点的保护“接地、接零”必须统一。在同一台变压器供电器线上所接的各用电设备金属外壳的保护究竟采用保护接地还是接零，必须选用统一的一种保护线方式，不允许在同一台变压器供电系统选用两种保护接线方式。
　 ⑼.防护安全用具必须齐全、合格。对电气工作人员操作时必须穿戴使用的绝缘防护用具，如绝缘鞋、绝缘靴、绝缘手套、绝缘杆、验电器、遮栅、接地线、标示牌、安全绳、安全带、安全帽、登高用具等，都必须齐全、符合要求，并严格执行外表检查周期和预防性试验周期，不合格的禁止使用。
⑽.电气设备应满足安全防火的各项要求。要用合格的电气设备，破损的开关、灯头和破损的电线都不能使用，电线的接头要按规定连接法牢靠连接，并用绝缘胶带包好。对接线桩头、端子的接线要拧紧螺丝，防止因接线松动而造成接触不良。电工安装好设备后，并不意味着可以一劳永逸了，用户在使用过程中，如发现灯头、插座接线松动（特别是移动电器插头接线容易松动），接触不良或有过热现象，要找电工及时处理。
⑾.每季度进行一次用电安全检查，发现问题及时解决，特别注意雨季前和雨季中的安全检查。
⑿.悬挂标识牌：在工作地点、施工设备和一经合闸即可送电到工作地点或施工设备的开关和刀闸的操作把手上，均应悬挂“禁止合闸，有人工作！”的标示牌。如果线路上有人工作，应在线路开关和刀闸操作把手上悬挂：“禁止合闸，线路有人工作！”的标示牌。部分停电的工作，安全距离小于规定数值的未停电设备，应装设临时遮拦，临时遮拦与带电部分的距离，不得小于规定的数值。临时遮拦可用规定的木材、橡胶或其它坚韧绝缘材料制成，装设应牢固，并悬挂“止步，高压危险！”的标示牌。如因特殊工作的需要设临时遮拦，可用绝缘挡板与带电部分直接接触。但此种挡板必须具有高度的绝缘性能，符合耐压实验要求。
⒀.严禁工作人员在工作中移动或拆除遮拦、接地线和标示牌。
3.8 防洪安全
在汛期气象灾害时期派专人值班，并与当地有关部门密切联系，一旦收到有可能危及人身安全、工程安全和财产安全的气象灾害预报时，备足防洪防灾所需的人员、材料，并立即通知其它相关单位，采取有效的防洪防灾措施，以确保人身和工程的安全以及保障工程进度计划的顺利实施。
4资源配置
4.1 人力资源配置
人力资源配置表
序号
工种及岗位
投入人数
备注
1
管理人员
6

2
技术人员
3

3
质检人员
2

4
安全人员
2

5
生产工人
70

6
驾驶员
6

7
吊车司机
1

合计

90

4.2 施工机械设备
施工配置设备投入见下表。
序号
机械名称
型号及规格
数量(台/套)
状态
备注
1
塔吊
8t
1
良好

2
汽车吊
25T
1
良好

3
大客车
宇通42座
1
良好

4
中巴车
19座
1
良好

5
载重车
13t
2
良好

6
江铃汽车
3T
1
良好

7
切割机

2
良好

8
直流电焊机
Zx7-400
30
良好

9
千斤顶
5t
16
良好

10
千斤顶
8t
30
良好

11
倒链
2t
6
良好

12
倒链
5t
6
良好

13
卷扬机
5t
台
8

14
砂轮机
φ180
台
10

15
干粉灭火器

个
10

5、文明施工措施
⑴、门（栅）槽孔口要设置围栏，用安全网将孔口盖住，防止材料、工器具坠落，伤人伤物。
⑵、在工区的领导下，开展安全活动，每天进行班前安全学习与预防提示，并做好记录，从而做到“人人懂安全，人人讲安全，人人守安全，人人都安全”。
⑶、施工垃圾禁止乱丢乱放，应放在专用的垃圾箱或垃圾池内。
⑷、垃圾箱或垃圾池应定期进行清理。
⑸、做到工完料尽场地清，创造良好的施工环境。
