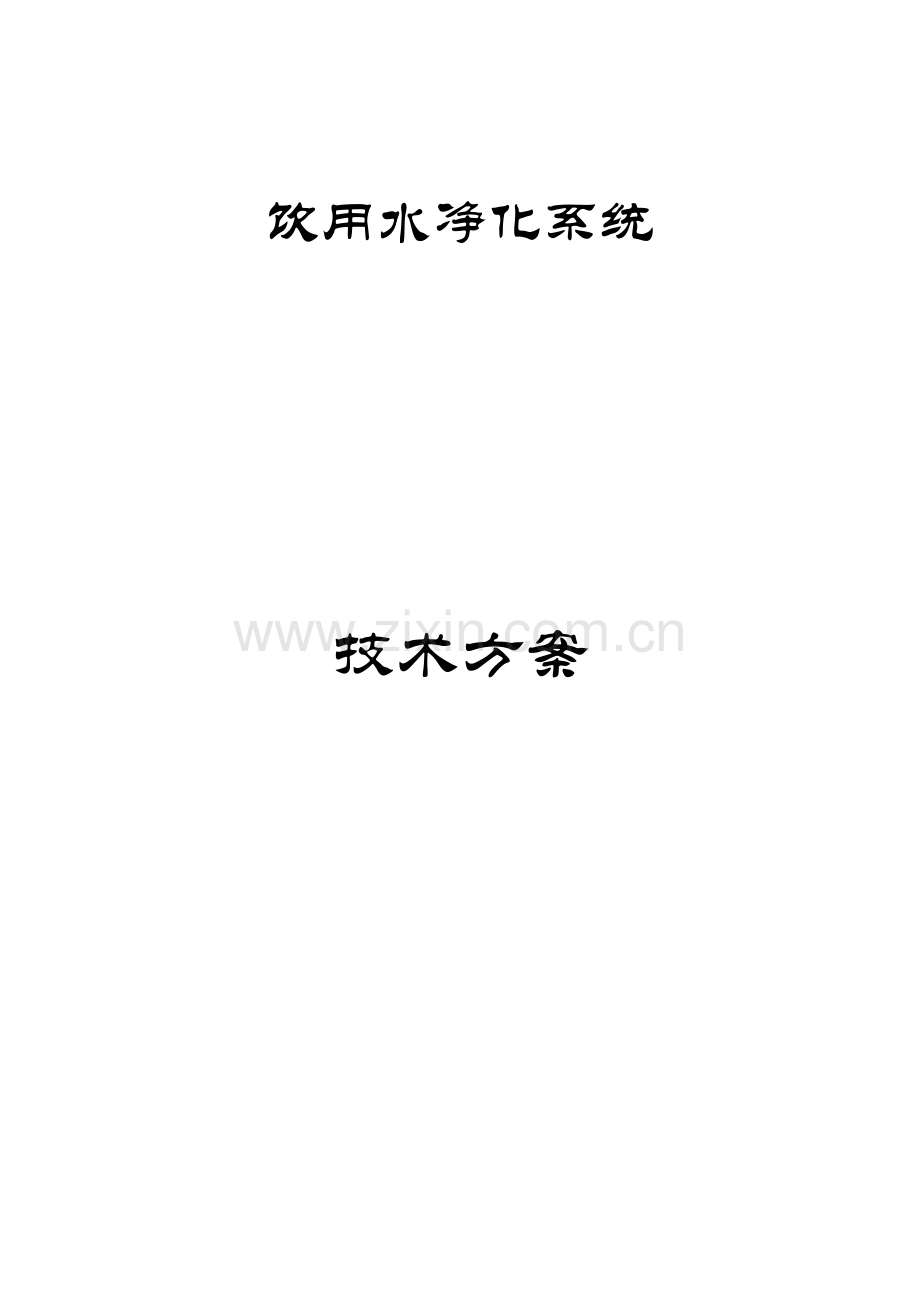

饮用水净化系统

技术方案

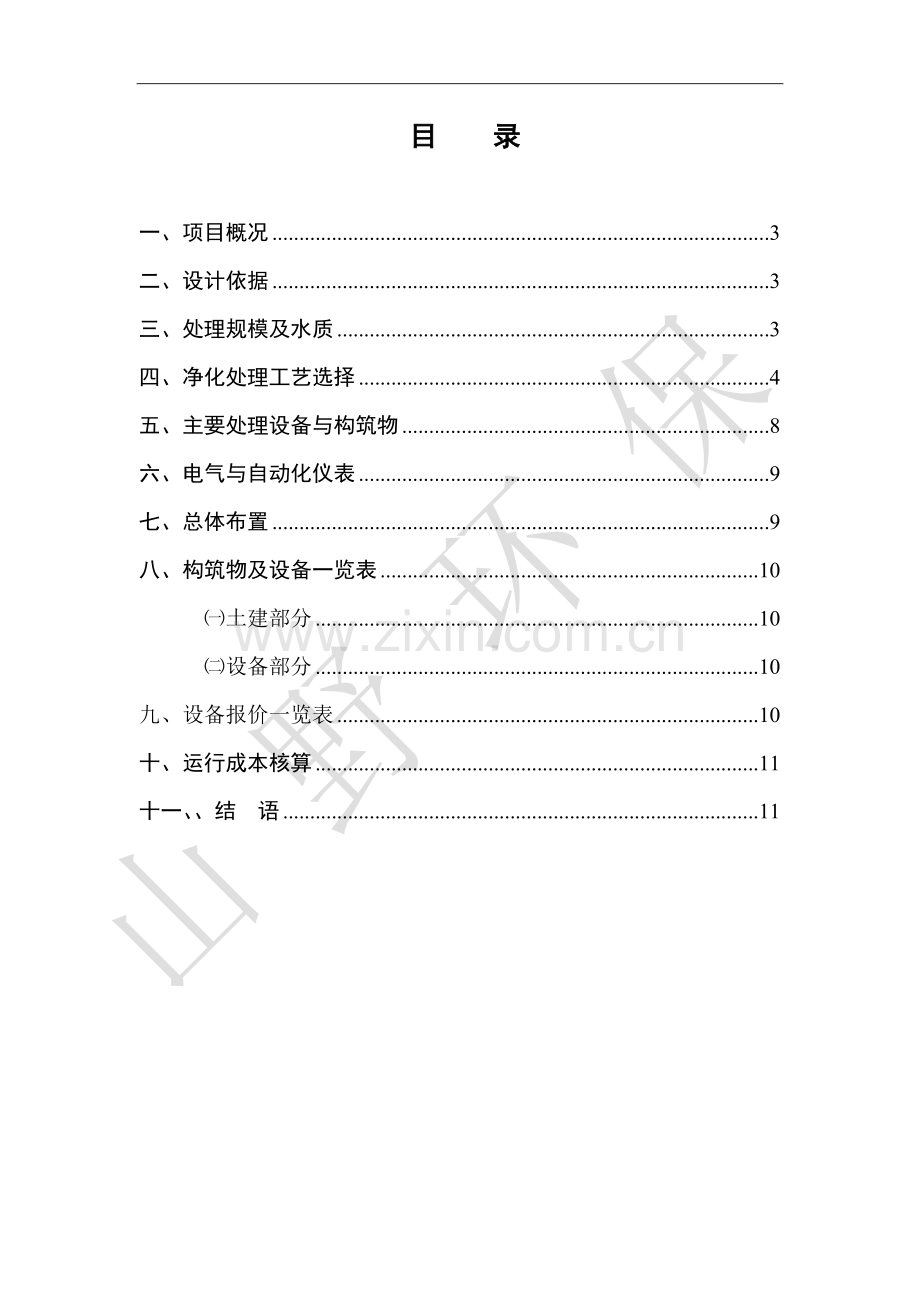

目 录

一、项目概况 3
二、设计依据 3
三、处理规模及水质 3
四、净化处理工艺选择 4
五、主要处理设备与构筑物 8
六、电气与自动化仪表 9
七、总体布置 9
八、构筑物及设备一览表 10
㈠土建部分 10
㈡设备部分 10
九、设备报价一览表 10
十、运行成本核算 11
十一、、结 语 11

一、项目概况
1、 项目名称：农村饮用水净化项目（以下简称项目）
2、建设地点：农村
3、 设计规模：3m3/h
4、设计范围
对项目水处理设施的工艺方案、设备方案、仪表自控系统等内容进行分析论证，提出满足本项目的设备采购，包括水处理站相应的配套设施、设备及材料等。

二、设计依据
1、《贵州农村饮用水净化项目》相关文件
2、《生活饮用水卫生标准》GB5749-2006
3、《室外给水设计规范》GBJB-2005
4、《钢结构施工及验收规范》(GB50205-2001)
三、处理规模及水质
1、设计处理规模
根据业主方要求采取地下水净化处理规模为3m3/h（60m3/d）
2、进水水质
根据农村的用水需要与水源分布等实际情况，该饮用水净化系统以地下水为水源点。该水源点的水质情况较好，只是雨水季节水质有些浑浊。经我司技术人员现场取样送检检测，其源水水质各项指标基本达到GB3838-88地表水。
项 目
NH3-N（mg/L）
CODCR（mg/L）
指标值
＜0.05
＜10

3、设计处理出水水质
深井水经处理后，必须达到GB5749－2006《生活饮用水卫生标准》中规定的相关指标。主要指标如下：

项 目
总大肠菌群
细菌总数
色度
浑浊度
臭和味
单 位
MPN/100ml
CFU/ml
铂钴色度单位
NTU

指标值
不得检出
100
15
1
无异臭、异味

四、净化处理工艺选择
本饮用水净化处理系统的主要任务是降低地下水的浑浊度，杀灭超标细菌、大肠杆菌及其它致病微生物，去除异味、异臭和超标有机污染物，确保净化后出水达到生活饮用水水质标准。根据水源水量及水质情况，按照国家规定的GB5749-2006《生活饮用水卫生标准》标准要求，现分别对药剂选择、混凝、沉淀、过滤、等几个主要的水处理环节进行了分析比较，以选择最优的处理工艺。
① 药剂选择
根据原水水质、水量变化和既定的出水水质目标，确定最优的混凝剂及其投加量，是水厂生产管理中的重要内容。目前，我国水处理中常用的混凝剂主要有：三氯化铁、硫酸铝、聚合氯化铝（PAC）等。
三氯化铁：三氯化铁易溶于水，形成的絮凝体比重较大，并易沉淀，使用PH值范围相对较宽，处理低温低浊度水比铝盐效果好，其缺点是腐蚀性强，处理后的净水感官性不好，对低温低浊度水处理效果也不太明显。
硫酸铝：硫酸铝制造工艺简单，净化效果较好，使用方便，投量适中，对处理后水质无不良影响，但在低温时其水解作用缓慢，形成的絮凝体比较松散，对低温低浊度水处理效果差。
聚合氯化铝（PAC）：聚合氯化铝对各种原水适应性强，适用的pH值范围宽，絮体形成较快，且颗粒大而重，净化后的水碱度降低较小，药耗成本低。
综上所述，药剂的选择将通过试验后确定。

② 混合
混合是将混凝剂等药剂充分、均匀地扩散于水体的工艺流程，是取得良好混凝效果的重要前提。混合过程中要求加药后通过水体的强烈搅动作用，在很短时间内使药剂均匀的扩散到整个水体。为了降低能耗及创造良好的絮凝条件，必须使原水在投加药剂后进行充分与急剧的混合，从而保证最佳的混合效果。
混合的方式主要有：水泵混合、机械搅拌混合，管式混合等。
水泵混合：水泵混合是利用水泵叶轮产生的涡流而达到混合的一种方式。水泵混合由于可以省掉专门的混合设施，所以在以往的设计中较多采用。
一般水处理中往往是水泵房与絮凝池之间的距离较长，容易在管道中形成絮凝体，进入絮凝池后又被破坏，影响絮凝效果。
综上所述，宜采用水泵吸水管投加混合方式；机械搅拌混合可以适应水量、水温的变化，但相应增加了机械设备，维护管理麻烦；管道静态混合器构造简单、安装方便、无活动部件，不须另设动力，特别适用于中小型水处理厂。结合工程建设地点的技术、管理水平，本工程混合环节拟采用管道静态混合器混合。

③絮凝沉淀
沉淀池的作用：将经过加药、混凝后的水，通过沉淀池，依靠重力分离作用，使水中的泥砂和矾花沉降下来，使水由浑变清。沉淀池可分为平流式沉淀、斜管式沉淀、斜板式沉淀池等。七十年代以后，我国各地水厂普遍使用了斜管沉淀池，沉淀效率得到了大幅度提高。其特点是基于浅池原理，在重力作用下，水中比重大的悬浮物斜管内下沉并从原水中去除，达到净水目的。斜管沉淀池具有适用范围广，处理效率高，占地面积小等优点。

④过滤
给水处理中的过滤一般是指通过过滤介质的表面或滤层截留水体中悬浮固体和其他杂质的过程，过滤的作用是进一步降低水的浊度，使水中的有机物、细菌乃至病毒等随水的浊度降低而被部分去除。
投加混凝剂的原水混合器进入过滤单元，滤后清水集中于底部清水间，并由上升管引至环形堰式清水箱流出。
沉淀单元内的矾花下沉形成污泥汇集于锥形泥斗，定时由自动或手动排泥阀排除。过滤单元设置了与滤室数量相等的多套水力自控虹吸式反冲洗装置，可对截污饱和的滤料进行自动反冲洗。石英砂滤料洗净后，恢复下一周期正常过滤。该产品已在省内外近百家城镇厂矿企业成功应用，得到用户好评。

SY型化净水器具有以下优点：
A、净水效率高、占地面积小，造型美观大方；
B、多层筛板回流反应，反应效果好，自动化程度高；
C、采用了类似虹吸滤池工艺的多组水力自控反冲系统，大辐缩小了无阀过滤单元清水箱容积，降低了设备造价。
D、无需反冲泵具有自动排泥、自动反冲洗功能，操作管理简便；
E、对原水水质变化适应性强；
F、可程序化制作、现场安装、施工周期短。
本装置技术成熟可靠，适应不同水质要求，经过处理后的水再通过投加二氧化氯消毒，去除饮水中的病原菌，最终达到GB5749－2006《生活饮用水卫生标准》中规定的相关指标。
针对上述目标，选择以下处理工艺流程：

消毒液

混凝剂

SY-003净水器

孔板混合器

地下水
3m3/h

清水池
生活水供用户

泵

净水器

投药管道

清水管道

图1 3m3/h生活饮用水净化系统工艺流程图

就以上处理工艺流程说明如下：
② 水由提升泵提升经DN40原水管送至SY-003净水器。
②原水进入SY-003净水器前，投加混凝剂，经孔板混合器混合进入SY净水器，混凝剂由TY-200成套投药装置制备成药液，经GM-7.8计量泵投加。
③净水器内设有、沉淀、无阀过滤单元。经混凝、沉淀、石英砂过滤处理后，出水浑浊度降至≤1NTU，悬浮物降至≤1mg/L。净化后的清水经消毒后进入的清水池。
④本设计采用二氧化氯消毒工艺，具有安全、可靠、操作简便的优点。
⑤污水回收池上清液提升至设备循环处理，降低制水成本，原水水质得到净化，最后进入清水池消毒后，就能保证达标出水，供给用户。
五、主要处理设备与构筑物
⑴土建构筑物
A、设备基础
B、清水池
C、设备及操作间
D、围墙等
⑵处理设备及配件
A、高效净水器
型号：SY-003净水器 （专利号：ZL012256735.3） 1台
相关的技术资料如下：
净产水量3m3/h（即60m3/d）
滤后水浊度：≤1NTU
滤速：≥7m/s
防腐周期：≥5年
滤池冲洗强度：14-16L/d·m2
反滤持续时间：4-6min
反滤周期：8-24h
B、混凝剂成套投药装置 1套
型号：TY-200
C、计量投药泵 1台
型号：GM-7.8
D、消毒剂成套投药装置 1套
型号：TY-200
E、电控柜 1套
型号：XL-01
F、其他 若干
六、电气与自动化仪表
1、用电负荷
本项目总装机容量1.56KW，常开负荷为0.56KW，主要用于投药泵电压3×380V/220V。
2、电源
电源点由业主提供
净水器反冲洗水力自控
七、总体布置
本深度净化处理系统占地面积为80m2。

八、构筑物及设备一览表
㈠土建部分
编号
名 称
规 格
单位
数量
备注
1
清水池
30m3
座
1
新建
2
净水器基础
2.5m×2.5m C15砼
座
1
新建
3
设备及操作间
12 m2
座
1
新建
4
场坪、排水沟、围墙

新建
5
小计

㈡设备部分

编号
名 称
型号规格
单位
数量
1
净水器
SY-003
台
1
2
投药泵
7.8L
台
2
3
搅拌机
0.55KW
套
1
4
溶药桶
200L
台
2
5
电控柜
XL-01
套
1
6
管道、管件

套
1
7
安装费
（1-6）*8%

8
运费

九、设备报价一览表
编号
名 称
型号规格
单位
数量
单价
（元）
总值
（元）
1
净水器
SY-003
台
1

2
投药泵
7.8L
台
2

3
搅拌机
0.55KW
套
1

4
溶药桶
200L
台
2

5
电控柜
XL-01
套
1

6
管道、管件

套
1

7
安装费
（1-6）*8%

8
运费

9
合计

十、运行成本核算
本深度处理系统年运行费初步核算为4376元，分项构成如下：
1、电费2217.6元
总装机容量为1.56kw，常开负荷为0.56kw，按出力系数0.85计，年电耗4032wh，电价为0.55元/kwh。
2、混凝剂药剂费259.2元
按平均投药量5g/m3计，年耗混凝剂0.108T，单价：2400元/T。
3、消毒液药剂费1900元
4、单位净水成本
按年处理净化水量21600m3计，
单位净水成本为0.14元/m3
注：人工费，维修费等未计在内。
十一、、结 语

㈠、 本设计采用混凝沉淀——过滤——消毒工艺对深井水进行净化处理，
技术成熟，设备先进可靠，确保出水水质达到生活饮用水卫生标准，处理规模满足矿方要求。
㈡、因地制宜，合理利用原有设施，最大限度的使用现有资源，保证资源的不浪费，更经济实用。
㈢、本设施特点：
1、工艺自动化程度高，提升、投药均能定比定量自动投加，节能降耗，安全可靠，布局合理，造型美观。
2、 电控设备配有缺相短路自动保护装置。
㈣、本工程为交钥匙工程，包括设计、施工、设备、安装调试直至投入正常运转。
㈤、我公司可承接以上项目的设计、施工、设备制造配套安装调试直至投入正常运行一条龙服务。
