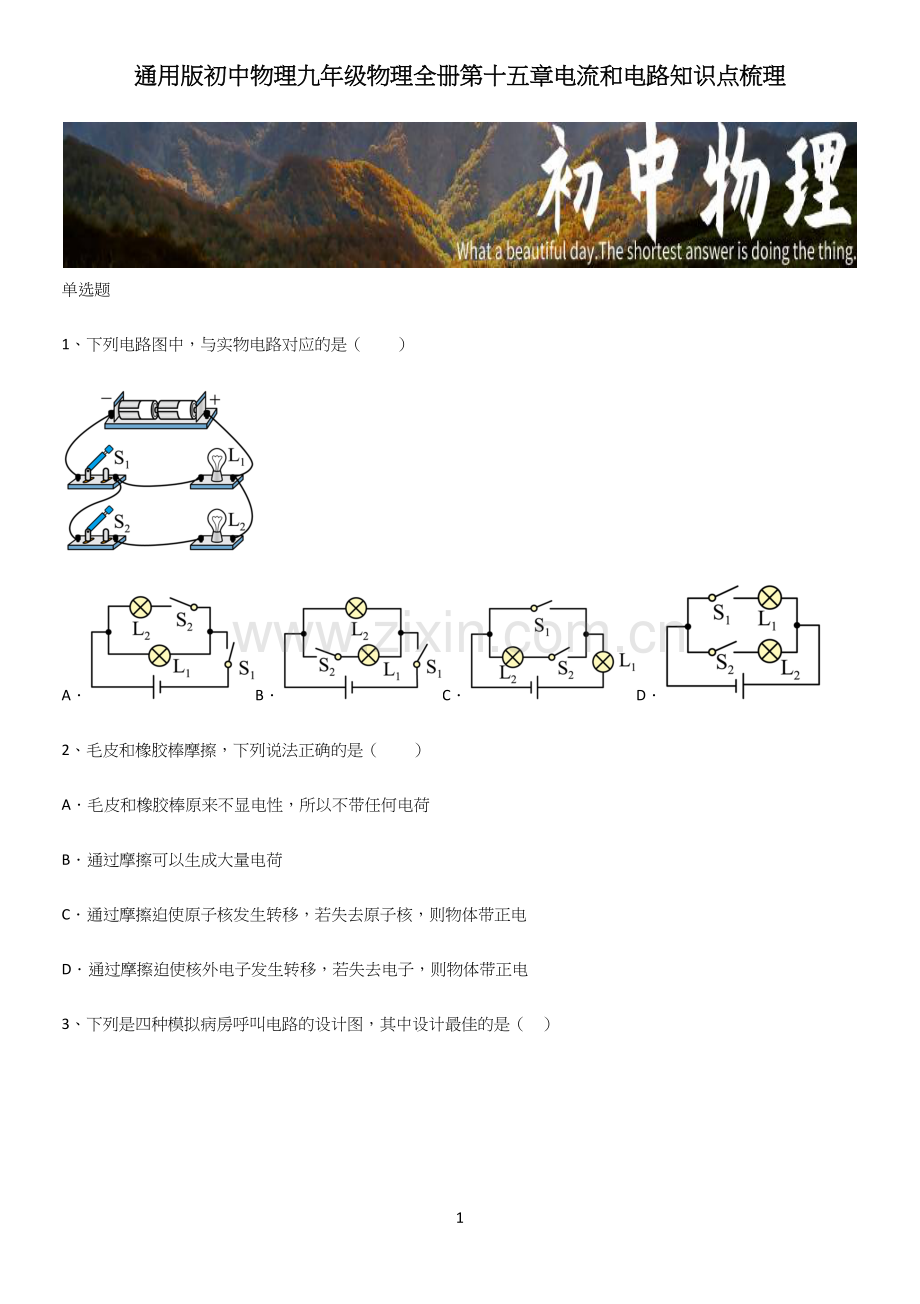

通用版初中物理九年级物理全册第十五章电流和电路知识点梳理

1

单选题
1、下列电路图中，与实物电路对应的是（　　）

A．B．C．D．
2、毛皮和橡胶棒摩擦，下列说法正确的是（　　）
A．毛皮和橡胶棒原来不显电性，所以不带任何电荷
B．通过摩擦可以生成大量电荷
C．通过摩擦迫使原子核发生转移，若失去原子核，则物体带正电
D．通过摩擦迫使核外电子发生转移，若失去电子，则物体带正电
3、下列是四种模拟病房呼叫电路的设计图，其中设计最佳的是（    ）
A．B．
C．D．
4、喜欢观察的小明发现，教室的投影仪内有一个降温风扇和一个投影灯泡，当闭合投影仪的电源开关S1时，只有风扇工作，再闭合S2时，灯泡和风扇同时工作。当只闭合S2时，风扇和灯泡都不工作，以下电路设计符合要求的是（  ）
A．B．C．D．
5、在干燥的冬季，汽车在长途行驶的过程中车身会带上电荷。为了避免人触摸车门时因放电而带来的不适感，人们通常会在车尾安装一条与大地相接触的静电带，如图所示。下列说法中正确的是（　　）

A．车身会带上电荷说明电荷可以被创造
B．车身带电荷是摩擦起电现象
C．若车身带正电荷，则说明车身得到了电子
D．若车身带负电荷，则电流方向为从车身到大地
6、如图所示的实物连接图中，电流表A1和A2测的电流分别是（  ）

A．灯泡L1、灯泡L2B．干路、干路
C．干路、灯泡L2D．灯泡L1、干路
7、为做好疫情常态化防控，打造安全就医环境，很多医院启用了智能门禁系统。系统扫描到就医人员的健康码为绿码（模拟电路中的开关S1闭合）并且检测到其体温正常（开关S2闭合）时，门禁才会自动打开（电动机工作）。下列图中模拟电路符合上述要求的是（  ）
A．B．C．D．
8、“工夫茶”是融精神、礼仪、沏泡技艺为一体的茶道形式，图是泡“工夫茶”用的电茶炉，在电路中用R1和R2代表消毒锅和煮水壶，当闭合开关S后，R1和R2才能工作，但不能同时加热，电路中符合要求的是（  ）

A．B．
C．D．
9、如图所示，是2022年冬奥会闭幕式上控制舞台灯光与五环旗升降的电路原理图。闭合开关S1，舞台灯亮起，按下开关S2时，电动机才能启动控制五环旗升降；若舞台灯不亮，电动机也不启动。下列电路符合要求的是（  ）
A．B．
C．D．
10、如图所示是某种USB键盘清洁器，它有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机。在选项所示四个电路图中符合上述设计要求的是（  ）

A．B．C．D．
11、青岛某住宅楼，夜间，每当地铁从高架桥上驶过，伴随着地铁行驶噪声，大楼除个别破损的灯泡外，左侧的楼道灯和右侧的走廊灯“自动”亮起，如图所示。白天地铁驶过，不会出现这种情况。已知S1为声控开关（有声闭合、无声断开），S2为光控开关（夜间闭合、白天断开），该大楼每层连接楼道灯L1、走廊灯L2的电路为图中的（  ）

A．B．C．D．
12、小谢在做实验时，先连成如图所示的电路，闭合开关S1并观察灯泡亮暗情况后，再闭合开关S2，小谢看到的现象是（  ）

A．两只灯泡一直都不亮B．两只灯泡一直亮
C．两只灯泡开始都亮，后来L2不亮D．两只灯泡开始都亮，后来L1不亮
13、甲、乙、丙3个轻质小球用绝缘细线悬挂，彼此相互作用情况如图所示，则该现象能够说明（  ）

A．甲、乙一定带异种电荷
B．乙、丙一定带同种电荷
C．乙一定带正电荷，甲一定不带电
D．自然界只存在两种电荷
14、如图所示无人机，当开关S1闭合时无人机的指示灯亮起，再闭合S2时电动机启动无人机起飞；下列电路设计符合要求的是（   ）

A．B．
C．D．
15、如图所示是某动感单车扶手的示意图，显示屏能显示有关骑行数据。正常骑行中，只有按压显示屏的“开始”按钮（相当于开关S1闭合），且将双手握住“手握感应片”（相当于开关S2闭合）时，显示屏才能接通电源，显示骑行数据。下列符合要求的模拟电路是（  ）

A．B．
C．D．
多选题
16、用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示，再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大，则下列说法正确的是（  ）

A．验电器的原理是同种电荷相互排斥
B．丝绸与玻璃棒摩擦过程中创造出了电荷
C．丝绸摩擦玻璃棒的过程中，电子是由玻璃棒转移到丝绸
D．当C棒接触两验电器的金属球时，产生的电流方向为B到A
17、如图所示的电路,是由两节干电池、一个开关、两只小灯泡和几根铜导线组成。当开关闭合后，小灯泡均发光,发现L1比L2更亮，下列说法正确的是（  ）

A．干电池对外电路供电,是将化学能转化为电能
B．电路中L1和L2灯组成了串联电路
C．金属导线中自由电子定向移动的方向与电流方向相反
D．流过L1的电流比流过L2的电流大
18、在如图所示的电路中，电源两端电压保持不变，下面有关这个电路的说法中正确的是（　　）

A．同时闭合三个开关，灯泡L1、L2并联
B．断开开关S1，闭合开关S2、S3时，只有灯泡L1发光
C．断开开关S2、S3，闭合开关S1时，只有灯泡L2发光
D．断开开关S3，闭合开关S1、S2时，灯泡L1、L2串联
19、关于验电器，下列说法正确的是（　　）
A．验电器可以检验物体是否带电
B．验电器可以粗略判断物体所带电荷的多少
C．验电器的工作原理是同种电荷相互排斥
D．验电器可以直接检验物体所带的是哪种电荷
20、如图，下列判断正确的是（　　）

A．S1、S2都闭合时，L1、L2、L3并联
B．S1、S2都断开时，L1、L2、L3串联
C．S1断开，S2闭合时，L2、L3并联后再与 L1串联
D．S1闭合，S2断开时，对 L1、L2形成短路
21、如图所示，用导线把灯泡电池和四种物品分别相连，灯泡一定不发光的是（　　）
A．B．C．D．
22、不同物质的原子核束缚电子的本领强弱如图所示。用涤纶摩擦橡胶棒使其带电，则（  ）

A．橡胶棒带负电
B．摩擦时，橡胶棒失去电子
C．与橡胶棒摩擦过的涤纶布带电
D．被橡胶棒吸引的物体一定带正电
23、如图甲所示，验电器A带正电，B不带电。如图乙所示，用带有绝缘柄的金属棒把验电器A、B两金属球连接起来。则下列说法中正确的是（  ）

A．验电器A带正电，说明它得到了电子
B．连接后验电器B的金属箔片因带同种电荷相互排斥而张开
C．连接瞬间，验电器A中的正电荷通过金属棒流向验电器B
D．两验电器连接的瞬间有电流，电流方向由A到B
24、如图所示的电路中，下列说法正确的是（　　）

A．开关S1、S2都闭合，灯泡L1和L2并联
B．先闭合S1，再闭合开关S2，电流表示数变大
C．开关S1、S2都闭合，通过L1、L2的电流相等
D．只闭合开关S1，电源外部电流方向为a→b→c→d
25、在学校的第三届科技节上“新能源发明”项目中，有一组如图所示的作品，分别用柠檬和西红柿连着的液晶显示器，来自低年级的参观者们十分好奇。关于这个作品，下列说法正确的是（   ）

A．液晶显示器能够工作是因为有大量的质子发生定向移动
B．电路中电流的方向是“+”→“a”→“b”→“-”
C．柠檬能够作为电源是因为创造了电荷
D．水果电池工作时是将化学能转换成电能
填空题
26、如图所示，要使灯L1和L2串联，应闭合开关___________；要使灯L1和L2并联，应闭合开关___________ ；如果S1、S2、S3同时闭合，电路是___________。

27、并联电路中的一部分电路如图所示，当开关闭合电路接通后，电流表的读数0.3A，通过导线ab的电流是0.8A ， 则通过导线ac的电流可能是___________或___________A。

28、将塑料梳子接入闭合电路中，小灯泡不发光，说明塑料梳子是______；头发越梳越蓬松，这是因为头发带了同种电荷相互_______的缘故。
29、如图所示，某手机充电宝有两个输出端，通过电源线可以单独或同时为手机充电，这两个输出端的连接方式是___________（串/并）联；用充电宝为手机充电时，充电宝相当于电路中的___________。

30、“新冠”疫情防控要求：来自中高风险地区的人员，需要隔离，为此综合实践小组自制如图甲所示的开门报警器，电路板固定于大门，条带左端插在两电池之间，右端固定于门框。如图乙所示，大门一旦被打开，灯亮、电铃响。条带在电路中起到了电路元件_________的作用，具有优异的_________（选填“导电”或“绝缘”）性。某次测试发现，把大门打开，电铃响而灯不亮，故障可能是灯L处发生_________。
