集水明排计算.doc

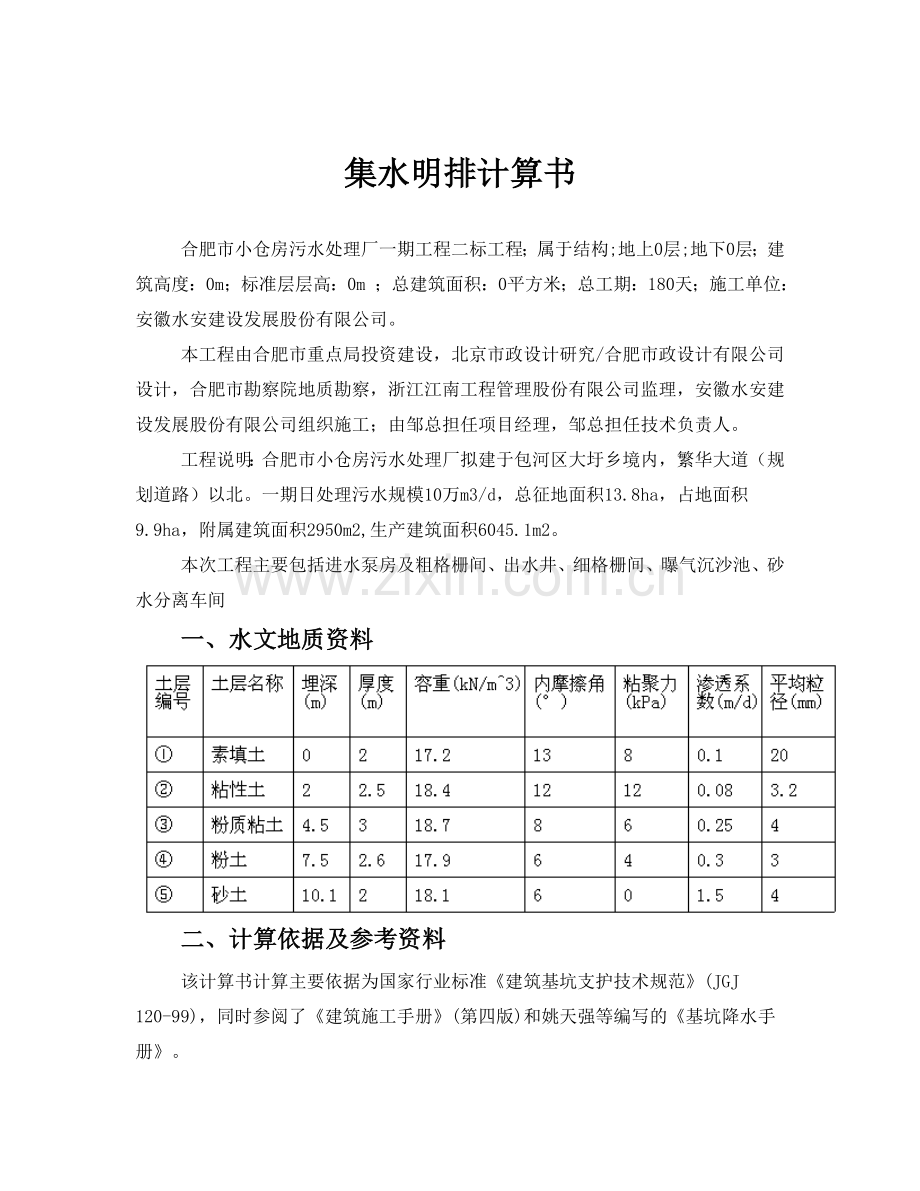

集水明排计算书

合肥市小仓房污水处理厂一期工程二标工程；属于结构;地上0层;地下0层；建筑高度：0m；标准层层高：0m ；总建筑面积：0平方米；总工期：180天；施工单位：安徽水安建设发展股份有限公司。
本工程由合肥市重点局投资建设，北京市政设计研究/合肥市政设计有限公司设计，合肥市勘察院地质勘察，浙江江南工程管理股份有限公司监理，安徽水安建设发展股份有限公司组织施工；由邹总担任项目经理，邹总担任技术负责人。
工程说明：合肥市小仓房污水处理厂拟建于包河区大圩乡境内，繁华大道（规划道路）以北。一期日处理污水规模10万m3/d，总征地面积13.8ha，占地面积9.9ha，附属建筑面积2950m2,生产建筑面积6045.1m2。
本次工程主要包括进水泵房及粗格栅间、出水井、细格栅间、曝气沉沙池、砂水分离车间
一、水文地质资料
二、计算依据及参考资料
该计算书计算主要依据为国家行业标准《建筑基坑支护技术规范》(JGJ 120-99)，同时参阅了《建筑施工手册》(第四版)和姚天强等编写的《基坑降水手册》。

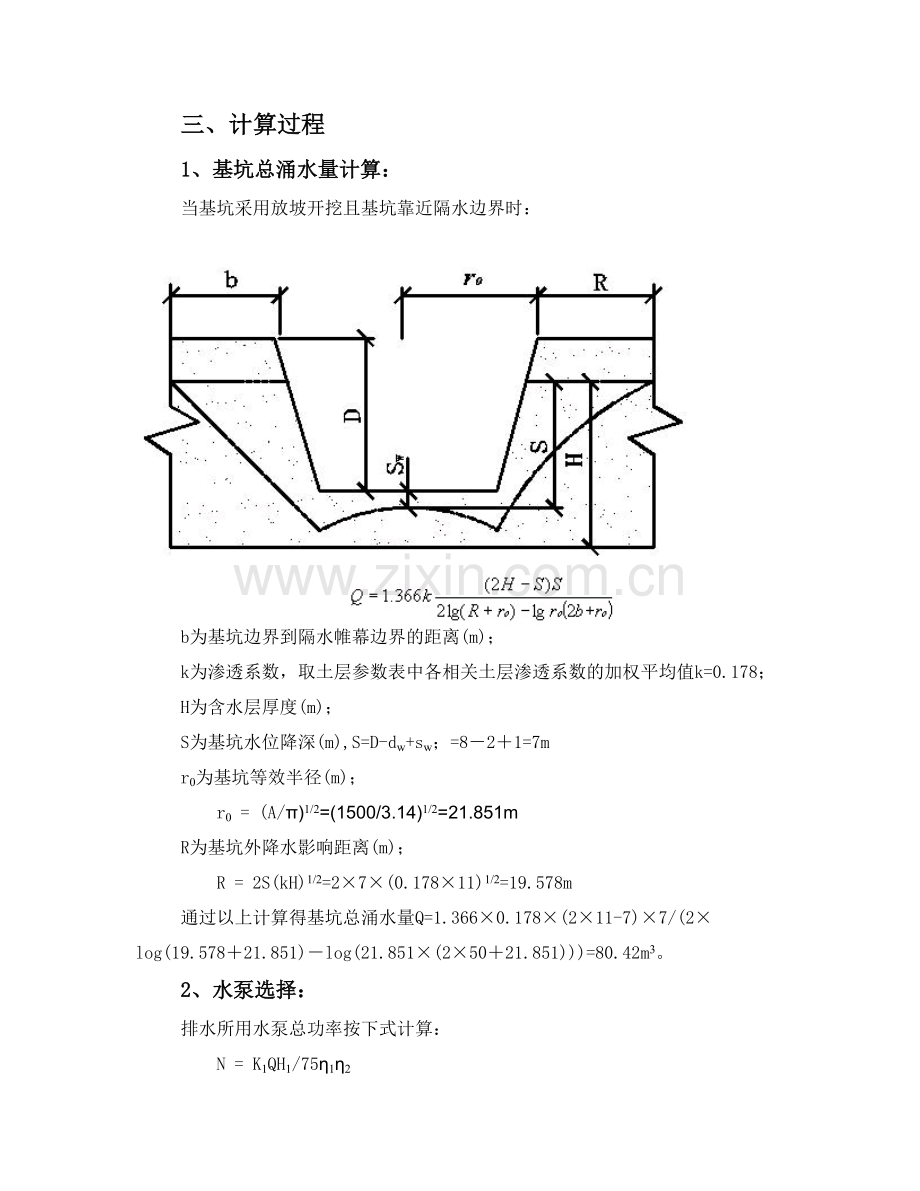

三、计算过程
1、基坑总涌水量计算：
当基坑采用放坡开挖且基坑靠近隔水边界时：

b为基坑边界到隔水帷幕边界的距离(m)；
k为渗透系数，取土层参数表中各相关土层渗透系数的加权平均值k=0.178；
H为含水层厚度(m)；
S为基坑水位降深(m),S=D-dw+sw；=8－2＋1=7m
r0为基坑等效半径(m)；
r0 = (A/π)1/2=(1500/3.14)1/2=21.851m
R为基坑外降水影响距离(m)；
R = 2S(kH)1/2=2×7×(0.178×11)1/2=19.578m
通过以上计算得基坑总涌水量Q=1.366×0.178×(2×11-7)×7/(2×log(19.578＋21.851)－log(21.851×(2×50＋21.851)))=80.42m3。
2、水泵选择：
排水所用水泵总功率按下式计算：
N = K1QH1/75η1η2
K1为安全系数，取2；
Q为基坑涌水量，Q=80.423m3；
H1为包括扬水、吸水及各种阻力造成的水头损失在内的总高度(m)，H1=8m；
η1为水泵系数，取0.4；
η2为动力机械系数，取0.8。
选用水泵的总功率N=2×80.423×8/(75×0.4×0.8)=53.62kW。
根据规程要求，集水明排法应满足以下要求：
1、排水沟和集水井宜布置在建筑基础边净距0.4m以外，排水沟边缘离开边坡坡脚不应小于0.3m；在基坑四角或每隔30～40m 应设一个集水井。
2、排水沟底面应比挖土面低0.3～0.4m，集水井底面应比沟底面低0.5m以上。
3、集水明排法适用于地下水位较低的地区，且基坑降水深度不宜超过5m，土体渗透系数不大于20m/d的区域。若超过以上限制，则考虑采用其他方法降水或与其它方法结合使用。
