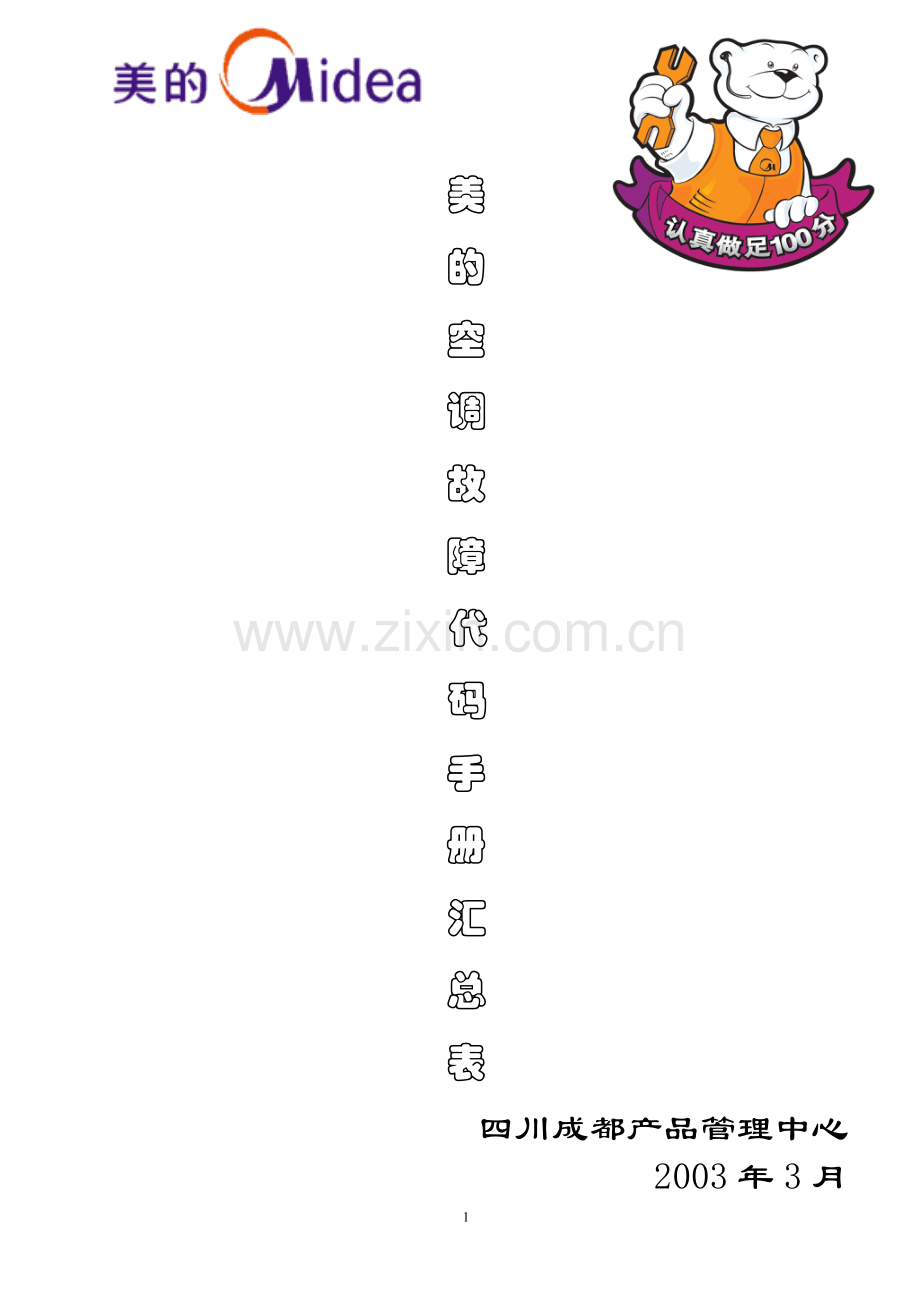

美的空调故障代码手册汇总.doc

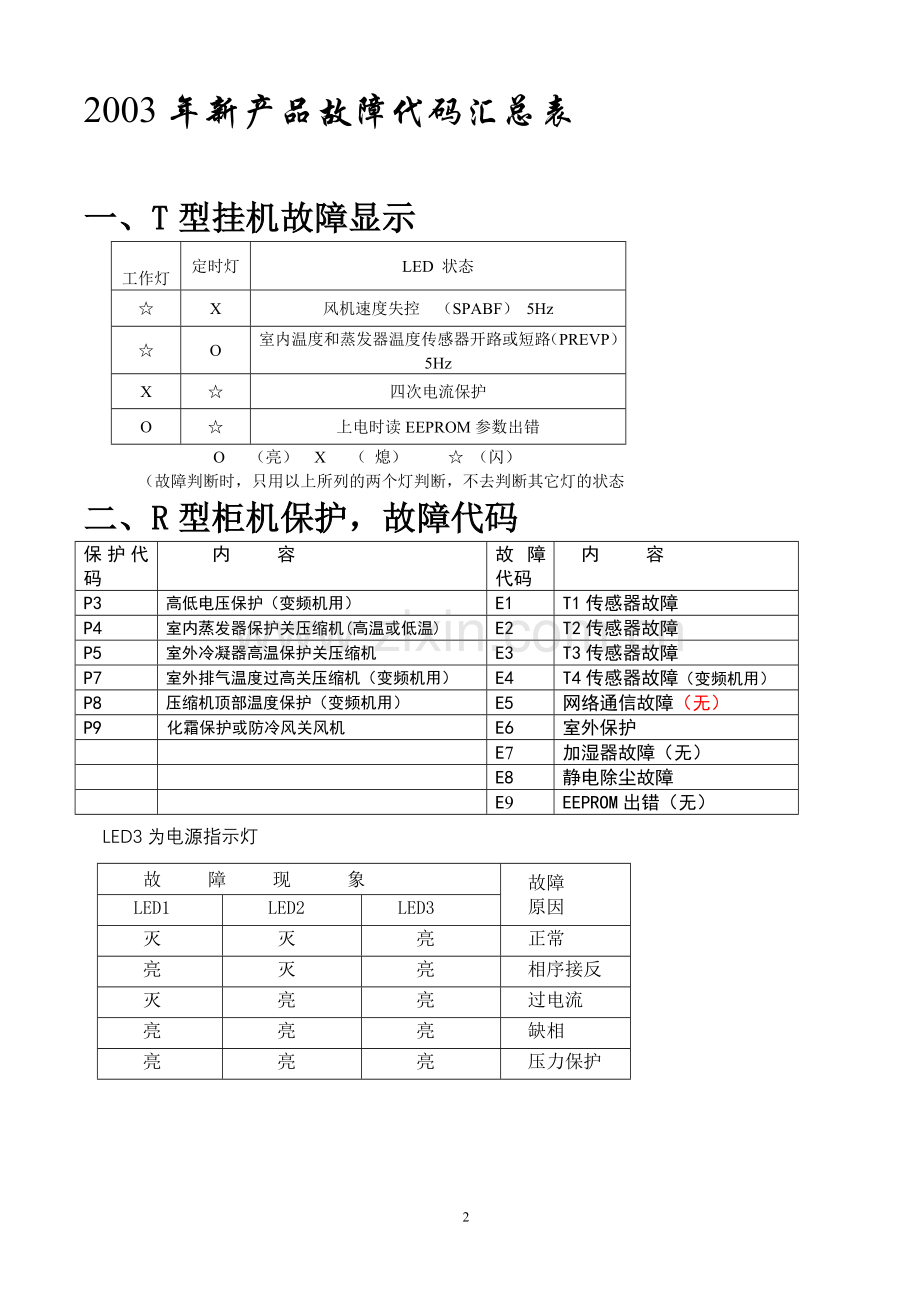

美 的空调故障代码手册汇总表四川成都产品管理中心2003年3月2003年新产品故障代码汇总表一、T型挂机故障显示 工作灯定时灯LED 状态X风机速度失控 （SPABF） 5HzO室内温度和蒸发器温度传感器开路或短路（PREVP）5HzX四次电流保护O上电时读EEPROM参数出错 O （亮） X （ 熄） （闪） （故障判断时，只用以上所列的两个灯判断，不去判断其它灯的状态二、R型柜机保护，故障代码保护代码 内 容故障代码 内 容P3高低电压保护（变频机用）E1T1传感器故障P4室内蒸发器保护关压缩机(高温或低温)E2T2传感器故障P5室外冷凝器高温保护关压缩机E3T3传感器故障P7室外排气温度过高关压缩机（变频机用）E4T4传感器故障（变频机用）P8压缩机顶部温度保护（变频机用）E5网络通信故障（无）P9 压缩机顶 化霜保护或防冷风关风机E6室外保护E7加湿器故障（无）E8静电除尘故障E9EEPROM出错（无）LED3为电源指示灯 故 障 现 象 故障 原因 LED1 LED2 LED3 灭 灭 亮 正常 亮 灭 亮 相序接反 灭 亮 亮 过电流 亮 亮 亮 缺相 亮 亮 亮 压力保护 三、S1型柜机保护，故障代码保护代码 内 容故障代码 内 容P3高低电压保护（变频机用）E1T1传感器故障P4室内蒸发器保护关压缩机(高温或低温)E2T2传感器故障P5室外冷凝器高温保护关压缩机E3T3传感器故障P7室外排气温度过高关压缩机（变频机用）E4T4传感器故障（无）P8压缩机顶部温度保护（变频机用）E5网络通信故障（无）P9 压缩机顶 化霜保护或防冷风关风机E6室外保护E7加湿器故障（无）E8静电除尘故障（无）E9EEPROM出错（无）LED3为电源指示灯 故 障 现 象 故障 原因 LED1 LED2 LED3 灭 灭 亮 正常 亮 灭 亮 相序接反 灭 亮 亮 过电流 亮 亮 亮 缺相四、S型柜机保护，故障代码序号 类型 内容 故障指示 备注 1故障室温传感器检测口异常电辅热灯以5Hz闪烁保护时停机, 按键和遥控仍起作用,故障清除后，恢复到保护前状态。 2故障蒸发器传感器检测口异常运行灯以5Hz闪烁 3故障冷凝器传感器检测口异常化霜灯以5Hz闪烁 4故障室外机保护运行、电辅热、化霜灯同时以5Hz闪烁保护时停机，按键和遥控不起作用，故障清除后，恢复到保护前状态。LED3为电源指示灯 故 障 现 象 故障 原因 LED1 LED2 LED3 灭 灭 亮 正常 亮 灭 亮 相序接反 灭 亮 亮 过电流 亮 亮 亮 缺相 亮 亮 亮 压力保护五、变频挂机故障代码（KFR-26GW/BPY-R，KFR-35GW/BPY-R，KFR-26GW/BPY-S，KFR-35GW/BPY-S）显示代码 内 容E0EEPROM参数错误E1室内外机通信故障E2过零检测出错E3风机速度失控E4温度保险丝保护E5室外温度传感器故障E6室内温度传感器故障P0压缩机顶部温度保护P1 压缩机顶 化霜或防冷风P2 DDDD区 压缩机顶部温度保护六、R型交流变频柜机故障代码保护代码 内 容故障代码 内 容P1室内外2分钟通信保护E1室内温度传感器故障P2模块保护E2预留P3高低电压保护E3预留P4预留E4室外温度传感器故障P5预留E5预留P6等离子故障E6预留P7预留E7预留P8压缩机顶部温度保护E8预留P9 压缩机顶 化霜或防冷风E9EEPROM故障分体壁挂机1）25、35F、F1系列工作灯定时灯化霜灯内 容电流保护（PRI-5MIN PRI-3SEC）风机速度失控过零检测出错主芯片和计算机通信不上室内蒸发器温度传感器开路或短路室内房间温度传感器开路或短路温度保险丝断保护（FUSED）室内蒸发器高温保护或低温保护抽湿模式室内温度过低保护上电时写EEPROM参数出错上电时读EEPROM参数出错运行时写EEPROM参数出错2) 清静星26、33C1系列代码内 容P0连续4次电流保护P1室内风机速度失控P2室内板与开关板2分钟通信不上P3室内蒸发器温度传感器开路或短路P4室内房间温度传感器开路或短路P5室内风机温度保险丝断开P6过零检测故障P7机型选择错误3）星彩（26A、32A、36A、43A系列）、星光（23、26、32I1、I2系列）、22Y系列工作灯定时灯化霜灯LED状态四次电流保护5HZ风机速度失控5HZ过零检测出错0.1HZ主芯片和计算机通信不上5HZ室内蒸发器温度传感器开路或短路5HZ室内房间温度传感器开路或短路5HZ温度保险丝断保护5HZ上电时读EEPROM参数出错（亮） （闪） （灭）（故障判断时，只用以上所列的三个灯判断，不去判断其它灯的状态）4）星彩（50、60A、70A系列）序号类型内 容LED闪亮备 注1保护连续四次压缩机开10分钟内出现电流保护运行灯、定时灯、化霜灯（只送风灯）同时以5HZ闪烁整机关机，要掉电才能恢复2故障室温传感器检测口异常定时灯以5HZ闪烁故障清除后，自动恢复3故障蒸发器传感器检测口异常运行灯以5HZ闪烁4故障冷凝器传感器检测口异常化霜灯以5HZ闪烁5故障EEPROM通讯错误（保留）运行灯和定时灯以5HZ闪烁5）I型分体机KF（R）-23GW/IY工作灯自动灯定时灯除霜灯故障保护内容电流保护风机速度失控过零检测出错主芯片和计算机通信不上室内蒸发器温度传感器开路或短路室内房间温度传感器开路或短路温度保险丝断保护室内蒸发器高温保护或低温保护抽湿模式室内温度过低保护上电时写EEPROM参数出错上电时读EEPROM参数出错运行时读写EEPROM参数出错6）H型分体挂壁机KF(R)-25GW/HY清新灯定时灯工作灯故障保护内容电流保护风机速度失控过零检测错误室内蒸发器温度传感器开路或短路室内房间温度传感器开路或短路7）三匹大分体机系列99年品种：KF（R）-60GW/Y KF（R）-70GW/Y KF（R）-70GW/SY类型内 容LED闪亮备 注保护在一小时之内出现四次压缩机过流保护运行灯、定时灯、化霜灯以5HZ闪烁整机关机，关掉电才能恢复保护室外保护（缺相，相序及排温保护）全部灯以5HZ闪烁故障室温传感器检测口异常定时灯以5HZ闪烁故障清除后自动恢复故障蒸发器传感器检测口异常自动灯以5HZ闪烁故障冷凝器传感器检测口异常化霜灯以5HZ闪烁故障温度保险丝熔断运行灯和定时灯以5HZ闪烁8）主芯片统一后分体机KF(R)-23GW/Y KF(R)-26/32GW/(D)Y KF(R)-25/28/30GW/Y KF(R)-36/43GW/YKF(R)-25GW/EY KF(R)-28GW/EY KF(R)-35GW/Y KF(R)-26GW/CY KF(R)-33GW/CY运行灯定时灯自动灯化霜灯故障现象室内风机转速失控达1分钟以上（带换气灯的，换气灯也闪烁）室温传感器开路或短路蒸发器传感器开路或短路温度保险丝熔断（带换气灯的，换气灯也闪烁）无过零信号（所有灯以0.1HZ闪烁）：5HZ闪烁 ：灭9）美的东芝系列空调器KF（C）-23GW/Y KFR-23GW/Y KF（C）-36GW/YKFR-36GW/Y KF（C）-43（45）GW/Y KFR-43（45）GW/Y室内机指示灯的显示对故障的判断指示灯显示故 障运行灯1HZ闪烁正常待机开机后运行灯马上以5HZ闪烁室温传感器或蒸发器传感器开路或短路开机后运行灯过一分钟以5HZ闪烁室内风机转速失控运行灯和定时灯5HZ闪烁热熔断器开路运行灯、定时灯、除霜灯（或只送风灯）以5HZ闪烁1. 压缩机连线未接好、压缩机过流保护器开路或电控坏 2. 电源电压过低3. 电控部件故障或漏氟使用遥控器进行判断：将遥控器电池最右边按键按下持续3秒后，遥控器显示00，用温度调节按钮可改变显示的数字并通过遥控器发射给主机（只要电控正常，在任何情况下均能接收并通过显示灯显示出来），对于无问题的项目，仅定时灯闪烁，否则定时灯及运行灯均闪。级 别诊断功能检测码功能块检测码现 象机器状态00室内机主板0C室温感温头异常继续运行0d蒸发器感温头异常继续运行11室内风机不正常整机停机12主板其他问题继续运行01接线或过热保护器有故障04接线错误或不良整机停机1. 热保护熔断 2. 室内风机运行不正常整机停机03制冷系统091. 雪种太少 2.循环系统其他故障3.蒸发器感温头故障4.压缩机自身保护或过流保护整机停机1d压缩机没有工作柜 机1）天朗星触摸屏系列柜机（M系列）保护代码内 容故障代码内 容P3高低电压保护（变频机用）E1T1传感器故障P4室内蒸发器温度保护关压缩机（高温或低温）E2T2传感器故障P5室外冷凝器高温保护关压缩机E3T3传感器故障P7室外排气温度过高关压缩机（变频机用）E4T4传感器故障（变频机用）P8压缩机顶部温度保护（变频机用）E5室内板与显示板3分钟通信不上P9化霜保护或防冷风关风机E6室外保护E7加湿器故障E8静电除尘故障E9EEPROM出错室外保护：LED3为电源指示灯LED显示内 容LED1LED2LED3灭灭亮正常亮灭亮相序接反灭亮亮过电流亮亮亮缺相亮亮亮压力保护2）星海50、71、120F2、K2系列类型内 容故障指示备 注故障室温传感器检测口异常定时灯以5HZ闪烁保护后停机，按键和遥控仍起作用，故障清除后，继续按原状态运行故障蒸发器传感器检测口异常运行灯以5HZ闪烁故障冷凝器传感器检测口异常化霜灯以5HZ闪烁故障室外机保护定时、运行、化霜灯同时以5HZ闪烁保护后停机，按键和遥控不起作用，故障清除后自动恢复按键和遥控功能室外故障显示LED同E系列柜机3）E、F、F1、K、H、I系列柜机类型内 容代 码保护压缩机过载（保留）P02保护室内蒸发器温度过低（制冷）P03保护室内蒸发器温度过高（制热）P04保护室内出风口温度过高（制热）P05故障温度传感器开路，短路故障E01故障压缩机过流（保留）E02故障压缩机欠流（第一次上电检）（保留）E03故障室外机保护E04注：故障期间LED以2HZ频率闪，而保护期间LED显示正常室外故障显示LED：正常运行时LED不发光，故障时以5HZ闪烁其代码列表如下：类型内 容LED1LED2LED3显示故障相序E04故障缺相E04故障高、低压压力保护E04故障电流过载E04故障T3开路、短路故障E04故障T4开路、短路故障E04故障冷器高温保护E044）C1系列落地式空调器类型内 容显示代码保护压缩机过载P02保护室内蒸发器温度过低（制冷）P03保护室内蒸发器温度过高（制热）P04故障温度传感器开路，短路故障E01故障压缩机过流E02故障室外机保护E03注：故障期间LED以2HZ频率闪，而保护期间LED显示正常5）B（C）型分体落地机L(R)F-7.5WB(D) L(R)F-12WB L(R)F-7.5WC(D) L(R)F-12WCKF(R)-48LW/Y KF(R)-61LW/Y KF(R)-75LW/B(C)(S)(D) KF(R)-120LW/B(C)(S)(D)开关板上的故障类型显示（开关板上LED1快闪），保护恢复后工作正常故 障 类 型显示代码室外机故障01电源过欠压02制冷时室内蒸发器温度过低03制热时室内蒸发器温度过高04室内出风口温度过高05室内主控板与显示板不能通信06室内机电路故障07室外机故障时，室外LED3快闪，室外故障类型显示灯（LED4，5，6）指示故障内容：LED6LED5LED4保护类型过流保护 ON室外保护欠流保护 ON 室外保护管路过压ON 室外保护管路欠压 ONON室外保护电压过压ON ON电压过压电压欠压ONON 电压欠压相序错误ONONON室外保护缺A相 室外保护缺B相 室外保护缺C相 室外保护其它 室外保护6）A型落地空调器： LF-8W（单相、三相） RF-8W（单相、三相） LF-12W RF-12W 室外故障检测故障指示灯表示的故障类型：亮 灯 情 况指 示 的 内 容LED1亮电压过高LED2亮电压过低LED3亮管路压力过高，压缩机过流或过热LED4亮管路压力过低LED1和LED2亮室外机温度检测大于80度LED1和LED3亮室外机温度检测小于-40度变 频 机1）全直流数字变频型（25、32BP2Y）保护代码内 容保护代码内 容P0一个小时四次电流保护E0一个小时四次模块保护P1风机速度失控E1室内外2分钟通信不上保护P2室内主板与开关板2分钟通信不上保护E2IPM模块保护P3室内蒸发器温度保护关压缩机（高温或低温）E3高低电压保护P4室内房间温度传感器开路或短路E4室外温度传感器开路或短路（冷凝器、环境、排气温度）P5室内风机温度保险丝断开E5室内蒸发器温度保护关压缩机（高温或低温）P6室内风机过零检测故障E6室外排气温度过高关压缩机P7机型选择错误E7室外环境温度过高、过低保护P8室内蒸发器温度防冷风或化霜（显示“HS”）P9压缩机顶部温度保护室外机故障自我诊断显示：L4 运行/待机指示灯 运行： 待机：L3L2L1故 障 说 明（1）（2）（3）（LED指示灯从左到右）正常运行正常待机电流保护压机排气温度传感器故障（暂没有）环境温度传感器故障盘管温度传感器故障室外电压太高或太低IPM模块保护压机顶部温度保护2分钟通信故障保护室外直流风机失速保护一小时四次模块保护预热备注：常亮 闪烁 常灭2）数智星（换气变频型、交流变频型）26（33）CBPY、26（32）I1BPY室内机：换气变频型：LED1-化霜灯 LED2-定时灯 LED3-换气灯 LED4-工作灯交流变频型：LED1-化霜灯 LED2-定时灯 LED3-自动灯 LED4-工作灯LED1LED2LED3LED4LED状态模块保护压缩机顶部温度保护室外温度传感器开路或短路电压过高或过低保护室内房间温度、蒸发器温度传感器开路或短路（PREVP、PRROM）风机速度失控过零检测出错EEPROM参数错误指示温度保险丝断保护机型不匹配室内机和室外机通信保护亮 熄 闪室外机故障自我诊断显示： 只设L4故障指示灯，L4运行/待机指示灯，运行：长亮；待机：0.5HZ闪烁；故障：1HZ闪烁3）数智星（交流变频型）26（35、40）BPY-R温度显示区显示故障保护代码显示代码故障或保护定义E0参数错误E1室内外机通信故障E2过零检测出错E3风机速度失控E4温度保险丝断保护E5室外温度传感器故障E6室内温度传感器故障P0模块保护P1电压过高或过低保护P2压缩机顶部温度保护3）数智星（直流变频型）26、32I1BP2Y室内机：同数智星交流变频型（26、32I1BPY）室外机：4个LED灯，分别为电源灯（LED1）、状态灯（LED2、LED3、LED4） LED1 电源灯 上电后长亮LED4LED3LED2故障说明绿黄红（LED指示灯从左到右）正常运行正常待机电流保护压机顶部温度传感器故障环境温度传感器故障盘管温度传感器故障室外电压太高或太低IPM模块保护压机顶部温度保护2分钟通信故障保护压缩机驱动保护 备注：闪烁频率为2HZ4）天慧星（交流变频型）50F2BPY出现故障时LED指示说明如下：（LED以2HZ频率闪烁）LED指示故障运行灯定时灯预热化霜灯电流保护灭闪闪室外机传感器故障灭灭闪室内机温度传感器故障灭闪灭模块保护闪灭灭室内外机通讯保护闪闪闪5）50FBPY、50BPY变频柜机开关板显示代码（其中故障为不可恢复的保护）代码内 容E01一个小时四次模块保护E02（暂无）E03一个小时三次排气温度保护P01室内板与室外板2分钟通讯不上保护P02IPM模块保护P03高低电压保护P04室内温度传感器开路或短路（房间、温度）P05室外温度传感器开路或短路（高温或低温）P06室内蒸发器温度保护关压缩机（高温或低温）P07室外冷凝器高温保护关压缩机P08抽湿模式室内温度过低关压缩机P09室外排气温度过高关压缩机P10压缩机顶部温度保护P11化霜或防冷风P12室内风机温度过热P13室内板与开关板2分钟通讯不上室内机故障显示功能（其中LED0为工作指示灯，正常时LED0亮，异常时LED0以5HZ的频率闪烁）LED4LED3LED2LED1LED0LED状态模块保护压缩机顶部温度保护室内房间温度、蒸发器温度传感器开路或短路室外温度传感器开路或短路制冷或制热室外温度过低、室外温度过高排气温度过高（T3SECUP）室内蒸发器高温保护（HEAT MODE）电压过高或过低电流保护室内蒸发器低温度保护机型不匹配抽湿模式室内温度过低保护室内机和室外机通讯保护室内机和开关板通讯保护温度保险丝断保护正常状态（频率值为零）正常状态（频率值不为零）室外机故障自我诊断显示： LED4运行/待机指示灯 运行：亮 待机：闪LED3LED2LED1故 障 说 明（1）（2）（3）（LED指示灯从左到右）正常运行正常待机电流保护压缩机排气温度传感器故障环境温度传感器故障盘管温度传感器故障室外电压太高或太低IPM模块保护压缩机顶部温度过高一分钟通讯故障保护一小时四次电流保护（暂没有）一小时四次模块保护预热6）智能星（28、32、36BPY） 室内机故障显示功能定时灯化霜灯自动灯工作灯LED状态模块保护压缩机顶部温度保护室外温度传感器开路或短路制冷或制热室外温度过低、室外温度过高电压过高或过低保护电流保护室内房间温度、蒸发器温度传感器开路或短路室内蒸发器高温保护或低温保护抽湿模式室内温度过低保护风机速度失控过零检测出错温度保险丝断保护机型不匹配室内机和室外机通信保护室外机故障自我诊断显示同50F变频柜机7）KFR-50(60)LW/MBPY保护、故障代码一览表保护代码内容故障代码内 容P1室内外2分钟通信保护E1室内温度传感器故障P2模块保护E2预留P3高低电压保护E3预留P4室内蒸发器温度高温或低温保护E4室外温度传感器故障P5室外冷凝器高温保护关压缩机E5室内板与显示板3分钟通信故障P6预留E6预留P7室外排气温度过高保护E7预留P8压缩机顶部温度保护E8静电除尘故障P9化霜E9EEPROM故障嵌 入 式类型内 容LED闪亮备 注保护在一小时之内出现四次压缩机过流保护运行灯，定时灯，化霜灯以5HZ闪烁整机关机，关掉电才能恢复保护室外保护（缺相，相序及排温保护）全部灯以5HZ闪烁故障室温传感器检测口异常定时灯以5HZ闪烁故障清除后自动恢复故障蒸发器传感器检测口异常运行灯以5HZ闪烁故障冷凝器传感器检测口异常化霜灯以5HZ闪烁故障温度保险丝熔断（保留）运行灯定时灯5HZ闪烁室外保护：LED3为电源指示灯LED显示内 容LED1LED2LED3灭灭亮正常亮灭亮相序接反灭亮亮过电流亮亮亮缺相亮亮亮压力保护一拖二系列1）定频一拖二 KF-232GW/Y KRF-232GW/Y KF-（20+28）GW/Y KFR-（20+28）GW/Y故障内容POWER 运行灯TIMER 定时灯DEFOS. 化霜灯AUTO 自动灯ECONO 经济运行灯系统故障（暂无）闪（2HZ）内风机过热闪（2HZ）压缩机过流闪（2HZ）传感器开短路闪（2HZ）内风机失控闪（2HZ）通信故障闪（2HZ）系统故障（暂无）闪（2HZ）2）变频一拖二 KF(R)-252GW/BPY KFR-(23+32)GW/EBPY 室内机LED显示功能： 强制制冷时，化霜预热灯和运行指示灯以0.2HZ闪 模式冲突时, 定时灯和化霜灯同时以5Hz闪烁. 机器发生异常时，由芯片检测并通过LED显示出来，但在遥控关机或待机状态下无显示 室温传感器检测口电压在0.24.8V以外,仅定时灯以5HZ闪烁 蒸发器传感器检测口电压在0.24.8V以外,仅自动灯以5HZ闪烁 温度保险丝熔断,仅运行灯以5HZ闪烁 室内机检测到通讯故障保护时，仅化霜灯5HZ闪烁 室外故障时,运行指示灯、定时指示灯、自动指示灯、 化霜预热灯灯同时以0.2Hz闪烁 室外机故障自诊断显示：LED0为工作指示灯，正常时LED0亮，异常时LED0以5HZ的频率闪烁D8D9D10D11D12LED状态模块保护压缩机顶部温度保护室内房间温度、蒸发器温度传感器开路或短路室外温度传感器开路或短路制冷或制热室外温度过低、室外温度过高排气温度过高室内蒸发器高温保护电压过高或过低电流保护室内蒸发器低温保护室外机芯片间通讯保护室内机和室外机通讯保护温度保险丝断保护正常状态（频率值为零）正常状态（频率值不为零）室外热交换器高温保护 L4运行/待机指示灯D13D16D15D14故障说明（LED指示灯从左到右）正常运行正常待机模块散热器温度传感器故障模块散热器温度过高降频模块散热器温度过高不降频电流保护压机排气温度传感器故障环境温度传感器故障盘管温度传感器故障室外电压太高或太低IPM模块保护压机顶部温度保护一分钟通信故障保护一小时四次电流保护（暂没有）一小时四次模块保护预热19
