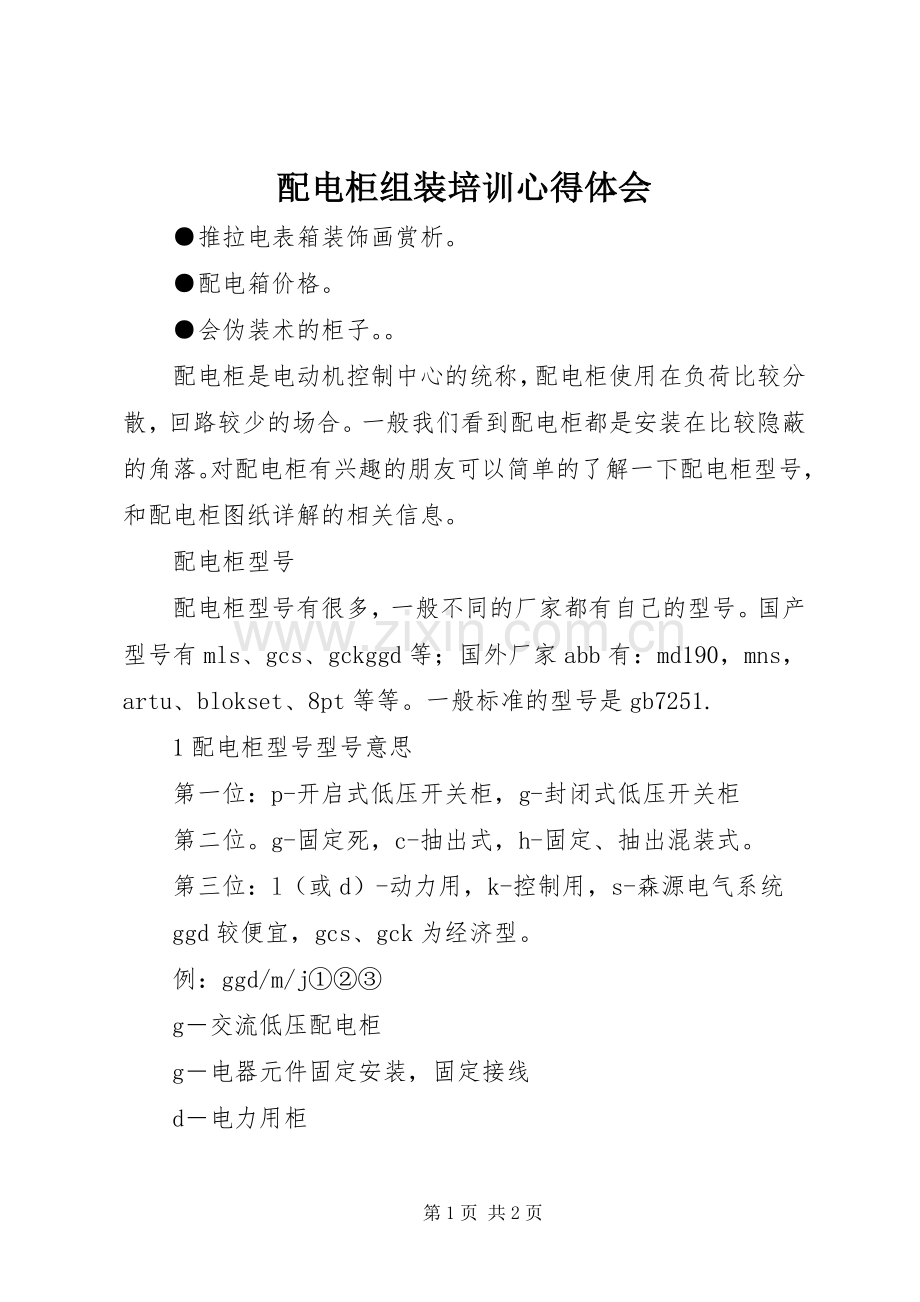

配电柜组装培训心得体会
●推拉电表箱装饰画赏析。
●配电箱价格。
●会伪装术的柜子。。
配电柜是电动机控制中心的统称，配电柜使用在负荷比较分散，回路较少的场合。一般我们看到配电柜都是安装在比较隐蔽的角落。对配电柜有兴趣的朋友可以简单的了解一下配电柜型号，和配电柜图纸详解的相关信息。
配电柜型号
配电柜型号有很多，一般不同的厂家都有自己的型号。国产型号有mls、gcs、gckggd等；国外厂家abb有：md190，mns，artu、blokset、8pt等等。一般标准的型号是gb7251.
1配电柜型号型号意思
第一位：p-开启式低压开关柜，g-封闭式低压开关柜
第二位。g-固定死，c-抽出式，h-固定、抽出混装式。
第三位：l（或d）-动力用，k-控制用，s-森源电气系统
ggd较便宜，gcs、gck为经济型。
例：ggd/m/j①②③
g－交流低压配电柜
g－电器元件固定安装，固定接线
d－电力用柜

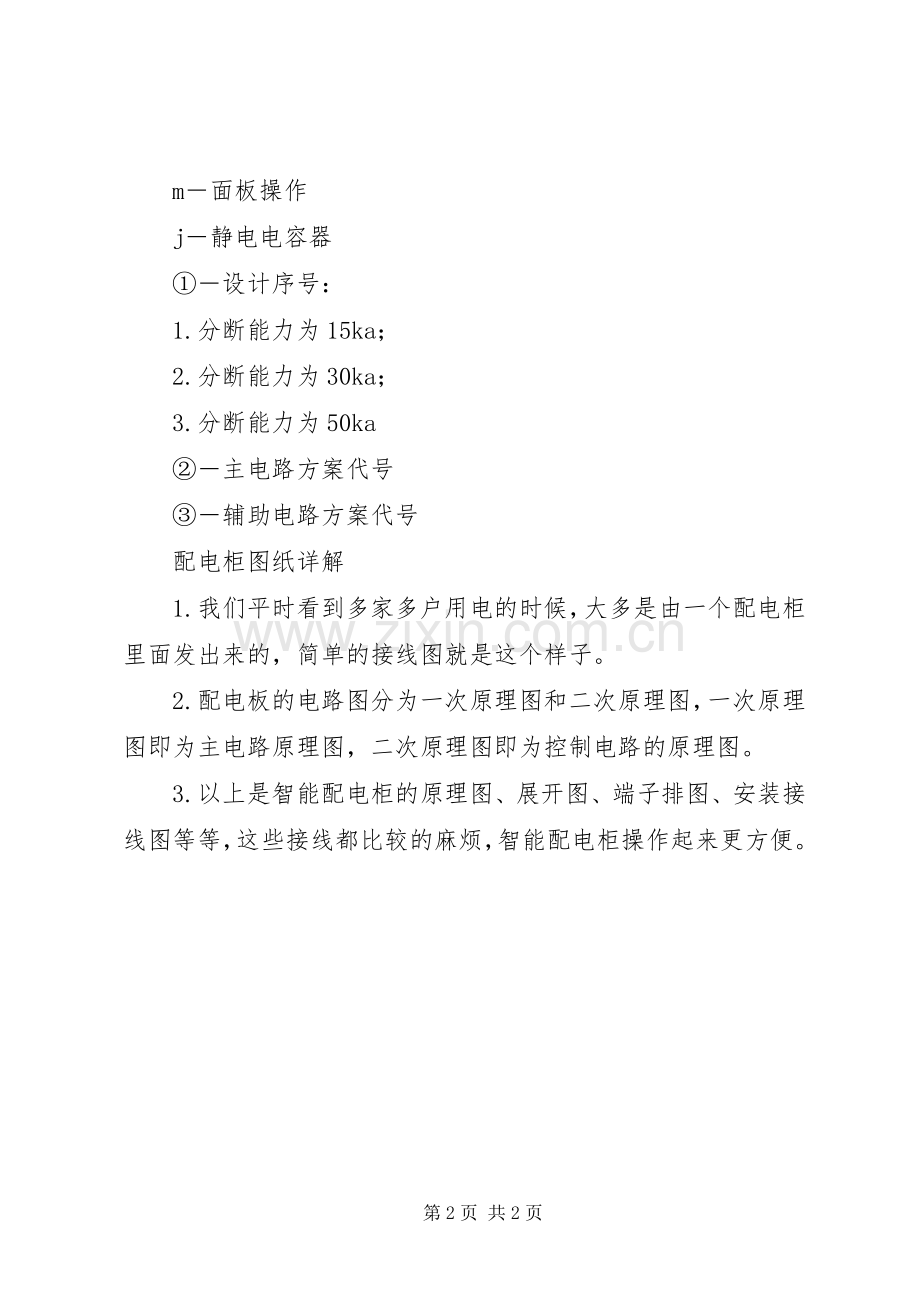

m－面板操作
j－静电电容器
①－设计序号：
1.分断能力为15ka；
2.分断能力为30ka；
3.分断能力为50ka
②－主电路方案代号
③－辅助电路方案代号
配电柜图纸详解
1.我们平时看到多家多户用电的时候，大多是由一个配电柜里面发出来的，简单的接线图就是这个样子。
2.配电板的电路图分为一次原理图和二次原理图，一次原理图即为主电路原理图，二次原理图即为控制电路的原理图。
3.以上是智能配电柜的原理图、展开图、端子排图、安装接线图等等，这些接线都比较的麻烦，智能配电柜操作起来更方便。
