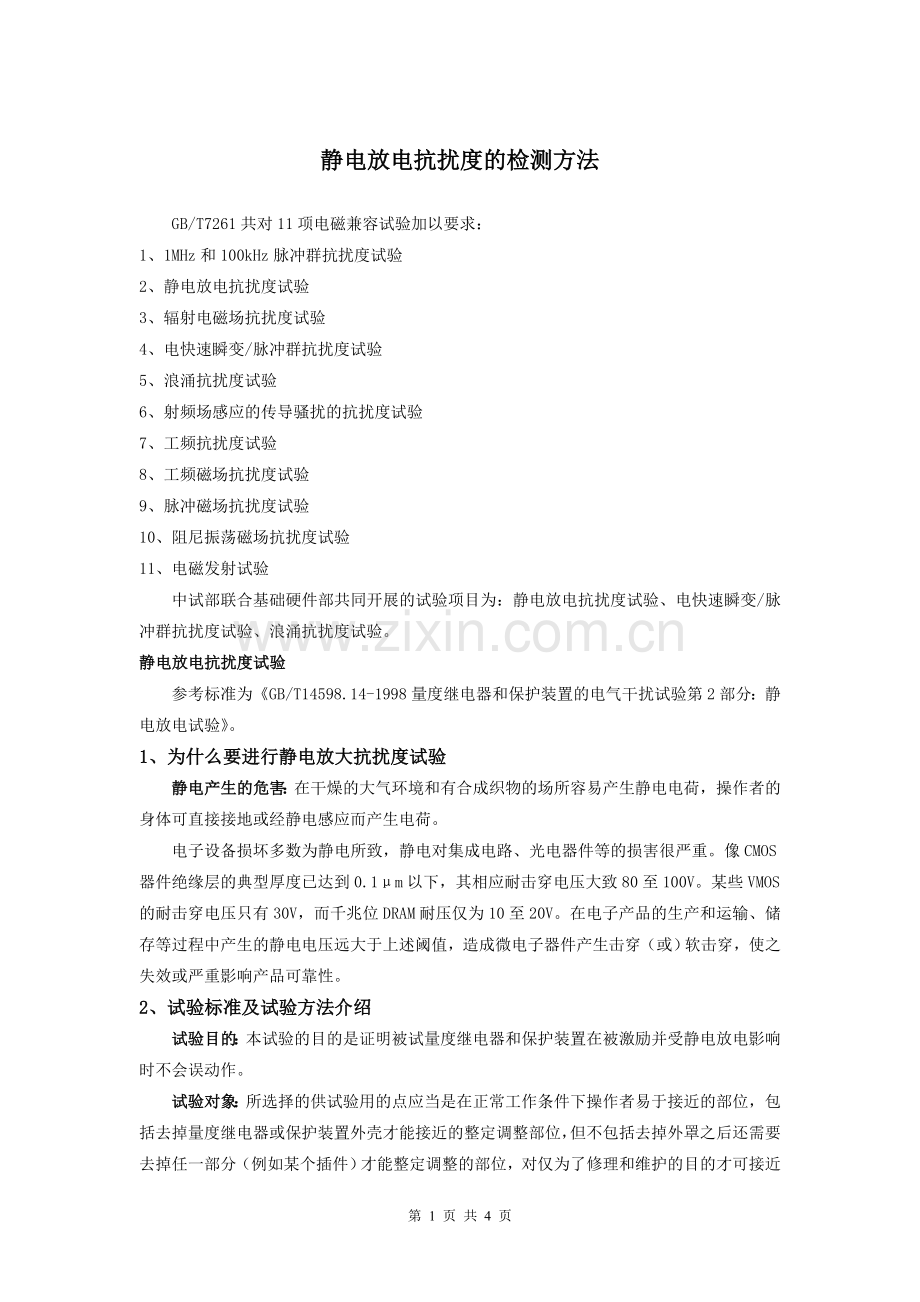

静电放电抗扰度的检测方法
GB/T7261共对11项电磁兼容试验加以要求：
1、1MHz和100kHz脉冲群抗扰度试验
2、静电放电抗扰度试验
3、辐射电磁场抗扰度试验
4、电快速瞬变/脉冲群抗扰度试验
5、浪涌抗扰度试验
6、射频场感应的传导骚扰的抗扰度试验
7、工频抗扰度试验
8、工频磁场抗扰度试验
9、脉冲磁场抗扰度试验
10、阻尼振荡磁场抗扰度试验
11、电磁发射试验
中试部联合基础硬件部共同开展的试验项目为：静电放电抗扰度试验、电快速瞬变/脉冲群抗扰度试验、浪涌抗扰度试验。
静电放电抗扰度试验
参考标准为《GB/T 14598.14-1998量度继电器和保护装置的电气干扰试验第2部分：静电放电试验》。
1、为什么要进行静电放大抗扰度试验
静电产生的危害：在干燥的大气环境和有合成织物的场所容易产生静电电荷，操作者的身体可直接接地或经静电感应而产生电荷。
电子设备损坏多数为静电所致，静电对集成电路、光电器件等的损害很严重。像CMOS器件绝缘层的典型厚度已达到0.1μm以下，其相应耐击穿电压大致80至100V。某些VMOS的耐击穿电压只有30V，而千兆位DRAM耐压仅为10至20V。在电子产品的生产和运输、储存等过程中产生的静电电压远大于上述阈值，造成微电子器件产生击穿（或）软击穿，使之失效或严重影响产品可靠性。
2、试验标准及试验方法介绍
试验目的：本试验的目的是证明被试量度继电器和保护装置在被激励并受静电放电影响时不会误动作。
试验对象：所选择的供试验用的点应当是在正常工作条件下操作者易于接近的部位，包括去掉量度继电器或保护装置外壳才能接近的整定调整部位，但不包括去掉外罩之后还需要去掉任一部分（例如某个插件）才能整定调整的部位，对仅为了修理和维护的目的才可接近的量度继电器或保护装置的任何点的放电，不在本标准的范围之内。
试验仪器：HAEFELY　PESD　1610静电枪

试验方法：有2种试验方法，接触放电法、空气放电法；2种施加方式，直接施加和间接施加。空气放电和接触放电均为直接施加的试验方法，间接施加法对静态量度继电器和保护装置不使用。
1）接触放电法：接触放电法为优先采用的方法（如面板的螺钉、金属旋钮等）。
接触放电法是将试验发生器的电极保持与被试量度继电器或保护装置接触，并由发生器内的放电开关对被试量度继电器或保护装置触发放电的一种试验方法。
在被测点的导电表层有涂层的情况下，应采用下列程序：
a)在涂层未被量度继电器和保护装置的制造厂宣布为绝缘涂层的情况下，放电发生器的尖端应透过涂层，与导电层相接触。
b)当涂层被宣布为绝缘涂层，且其所规定的耐压超过空气放电法相应的试验电压情况下，则其对表面可以不进行接触放电试验。
操作方法：
静电枪选用con档位，放电探头选用针状探头。试验时先将放电电极的尖端触及被试量度继电器或保护装置，然后再操作放电开关。
进行接触放电的样品经常为保护装置的金属暴露部位，如金属螺钉等，对一些金属且涂有绝缘漆的保护装置面板，也应按照接触放电进行试验。
2）空气放电法：当被试量度继电器或保护装置的可接近的表面为非导体时采用空气放电（如面板的非金属区域，液晶等）。
空气放电法是将试验发生器已充电的电极接近被试量度继电器或保护装置，由火花触发对被试量度继电器或保护装置进行放电的一种试验方法。
操作方法：
静电枪选用AIR档位，放电探头选用圆头状探头。放电电极的放电尖端应接近并尽可能地快速碰及被试量度继电器或保护装置而不致造成机械性损伤。在每次放电后，放电电极应离开被试量度继电器或保护装置，而重新触发发生器，进行新的单次放电。这一过程应多次重复，直到完成规定的放电次数。
电压等级如下表：
等级
试验电压（±5％）
接触放电
空气放电
0
－
－
1
2kV
2kV
2
4kV
4kV
3
6kV
8kV
4
8kV
15kV
3、测试项目的实际应用
结合测试对象的应用介绍。
试验对象：实际操作中，手指可以触碰，有静电危害隐患的部位，如保护装置的前面板（液晶、人机接口）、装置外壳（网关、GPS装置等）。
因为装置入屏安装后，正常操作的只有前面板的人机接口及装置的外壳，而装置内部的芯片、模块等部件因为日常操作不会接触到，不进行此项测试。
测试项目举例：以液晶测试为例。
【测试要求】：进行等级为Ⅳ的静电放电抗扰度试验，试验中及试验后观察液晶的显示状况。
【测试结果】：可以满足液晶说明书规定，试验结果见表5。
静电放电抗扰度试验结果
测试对象
液晶
液晶厂家
施加对象
严酷等级
现象
*****
面板金属部分
Ⅳ
接触放电8kV
正常
面板非金属部分
Ⅳ
空气放电15kV
试验过程中液晶会短时白屏，可以自行恢复；且会出现时钟显示错位现象，一两分钟后或手动操作按键可以恢复。
具体情况见下图：

图：空气放电过程中时钟显示错位图
4、安全注意事项
1）仪器的F.G.端子要良好接地；
2）静电枪上电前，严格按照测试方法进行接线，牢固连接静电枪地线；
3）试验过程中，严禁触碰试验样品，避免人员电击受伤；
4）仪器通电后，不得用手去触摸放电枪的电极，以防电击；
5）插拔高压插头时切勿用力推拉高压电缆，应通过压盖施力；
6）关机时必须先确认仪器已处于STOP状态，而后才能切断主机的电源。
