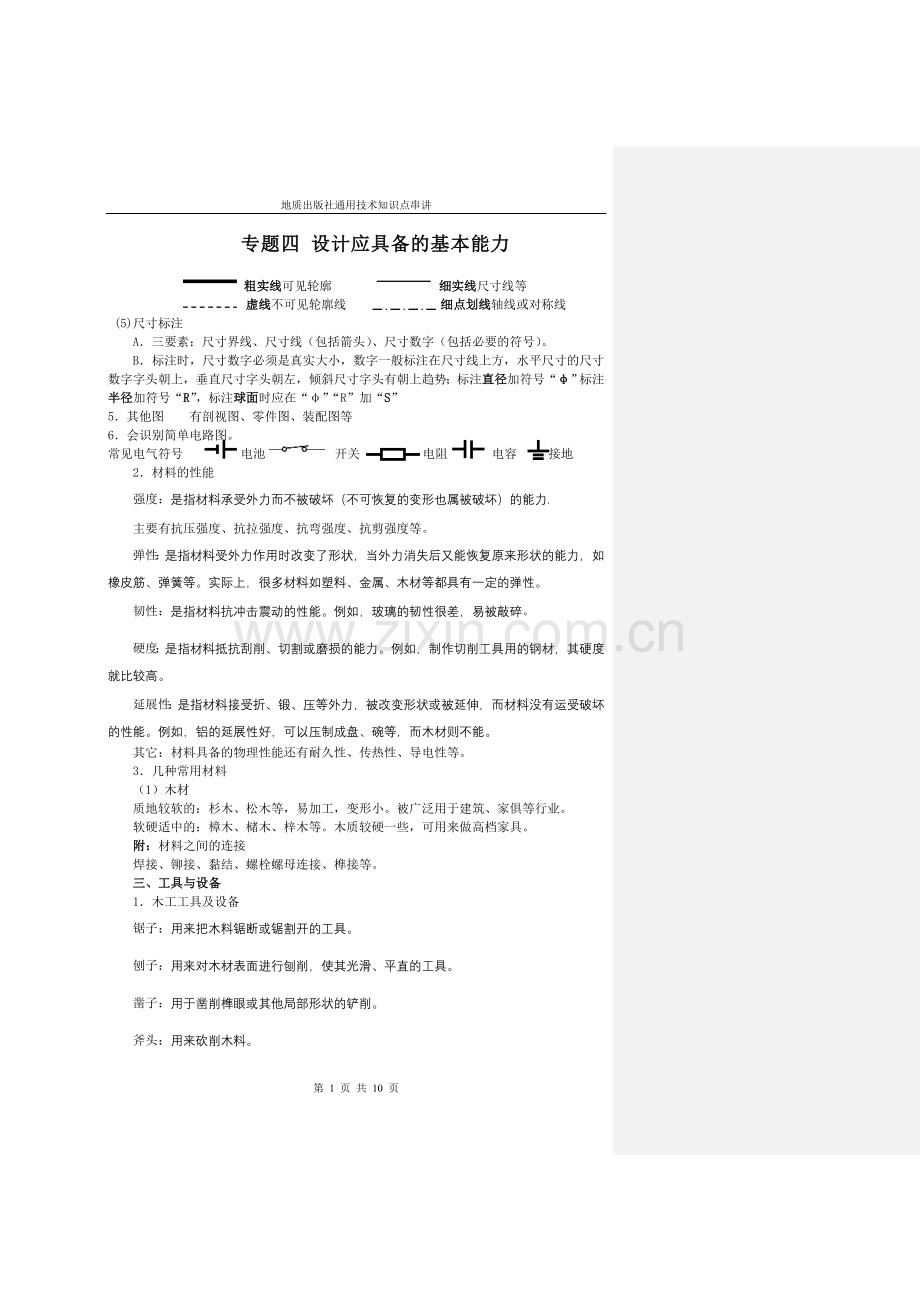

地质出版社通用技术知识点串讲专题四 设计应具备的基本能力 粗实线可见轮廓 细实线尺寸线等 虚线不可见轮廓线 细点划线轴线或对称线 (5)尺寸标注A三要素：尺寸界线、尺寸线（包括箭头）、尺寸数字（包括必要的符号）。B标注时，尺寸数字必须是真实大小，数字一般标注在尺寸线上方，水平尺寸的尺寸数字字头朝上，垂直尺寸字头朝左，倾斜尺寸字头有朝上趋势；标注直径加符号“”标注半径加符号“R”，标注球面时应在“”“R”加“S” 5其他图 有剖视图、零件图、装配图等6会识别简单电路图。常见电气符号 电池 开关 电阻 电容 接地2材料的性能强度：是指材料承受外力而不被破坏（不可恢复的变形也属被破坏）的能力.主要有抗压强度、抗拉强度、抗弯强度、抗剪强度等。弹性：是指材料受外力作用时改变了形状，当外力消失后又能恢复原来形状的能力，如橡皮筋、弹簧等。实际上，很多材料如塑料、金属、木材等都具有一定的弹性。韧性：是指材料抗冲击震动的性能。例如，玻璃的韧性很差，易被敲碎。硬度：是指材料抵抗刮削、切割或磨损的能力。例如，制作切削工具用的钢材，其硬度就比较高。延展性：是指材料接受折、锻、压等外力，被改变形状或被延伸，而材料没有运受破坏的性能。例如，铝的延展性好，可以压制成盘、碗等，而木材则不能。其它：材料具备的物理性能还有耐久性、传热性、导电性等。3几种常用材料（1）木材质地较软的：杉木、松木等，易加工，变形小。被广泛用于建筑、家俱等行业。软硬适中的：樟木、槠木、梓木等。木质较硬一些，可用来做高档家具。附：材料之间的连接焊接、铆接、黏结、螺栓螺母连接、榫接等。三、工具与设备1木工工具及设备锯子：用来把木料锯断或锯割开的工具。刨子：用来对木材表面进行刨削，使其光滑、平直的工具。凿子：用于凿削榫眼或其他局部形状的铲削。斧头：用来砍削木料。墨斗：在木料上画长直线羊角锤：作敲击工具，还可用来拔钉。木工最基本的设备：工作凳或工作台，钻孔机、带锯床、平刨机、木工车床等2钳工工具及设备画线工具：画针、画规、样冲、直角尺。錾子：用来錾削平面，去除毛刺和分割板料等。锉刀：对不规则部件进行微量加工处理 。攻丝工具：是加工内螺纹的工具。套丝工具： 加工螺丝的工具。钳工设备钳台：又称钳桌，是钳工专用的工作台，用于安装虎钳并放置工件、工具。虎钳：是用来夹持工件的，有台虎钳、机用平口钳及手虎钳等。砂轮机：主要用来磨削錾子、钻头等工具或刀具，也可用来修磨小型零件。钻床：是用来对工件进行钻孔、扩孔和攻丝等操作的设备。2工艺过程备料、形成坯件零件加工部件制作总装配表面涂饰。说明：形成坯件是零件制作的初步。其方法通常有铸造法、锻造法、冲压法等，就是将材料先做成粗糙的零件模型，然后再进行精细加工，做成需要的零件，比如发动机的汽缸，就是先将钢材熔化成液体，然后浇注入一定的型腔中做成坯件，再经过精细加工，才能做成需要的汽缸。2金工常用的工具和设备：a金工工艺：包括划线、锯割、锉削、钻孔、连接和表面处理等。划线：就是在待加工的材料上用相应的工具划出加工部件的轮廓线或基准点或基准线。一般步骤为：划出基准划尺寸线划轮廓线冲眼。工具一般有：划针、钢直尺、角尺、划规和样冲。各类工具的操作要领详见P144钻孔：常用的钻孔设备室台钻，常用的钻头是麻花钻。钻孔的操作步骤：划线定位装夹工件装夹钻头钻孔。安全操作警示：二要（操作时要集中注意力；要戴防护眼睛；）二不（不准带手套操作；不能用手直接扶持小工件、薄工件，以免造成伤害事故。）连接：通过固定连接和半固定连接的方法可以实现金属件之间的连接。详见P148表面处理：为防止金属制品表面生锈腐蚀，提高产品的美观程度，通常需要对金属表面进行处理，觉的金属表面处理方法有：表面刷光、喷涂油漆、镀层等。表面刷光工序：准备（清除毛刺和铁屑）粗处理（用细锉锉平金属表面）细处理（用精细级金刚砂纸打磨）喷涂油漆：一般先检验所选用的油漆对金属表面的适用性，然后涂防锈漆，再油漆喷涂。镀层：可以在金属表面涂上一层塑料，也可以采用电镀的方面3金属材料的锯割、锉削2种加工方法：c锯割：操作要领：1.站位和握锯姿势要正确，2.推锯加压，回拉不加压，3.锯程要长，4.推拉要有节奏（P145）锉削：操作要领：1.锉削时要注意身体和手臂动作的协调，2.在推锉过程中，左手的施压要由大变小，右手的施压要由小变大，使锉刀平衡而不上下摆动。金属之间的不可拆卸连接一般采用铆接、焊接和黏结；金属之间的可拆卸连接一般采用螺栓和螺母连接；金属和非金属之间、非金属之间的不可拆卸连接，一般采用黏结；金属和非金属之间、非金属之间的可拆卸连接一般采用螺栓螺母连接。通过“便携式小凳”的制作，同学们想一想，“插接”、“榫接”属于什么连接？通过PPT图片来展示或直接看书P148：介绍金属材料的连接方法（铆接、黏接、焊接）应用举例。铆接：不易焊接的铝板和金属薄片，铆接分为明铆和暗铆。简介过去的铆工与现代的机械铆接的区别。黏结：不时材质的工件间的连接，一般胶在涂好后有一个等候时间（与空气充分反应，或挥发溶剂）。等候时间不够结合不牢固，等候时间过长就不粘了，一般以刚不粘手为好。焊接：金属之间连接，连接强度高。锡焊：将锡合金熔化使两金属粘在一起，主要用于电路中电子元件与电路板之间的连接，有时也用于金属薄片间的连接，如用铁皮制作水壶。锡焊成败的关键是金属表面氧化层处理，一般要用酸性物质，如焊膏、松香、强水等等。电焊：利用电弧将金属熔化，在放电时有耀眼光芒，应该有保护眼睛的措施。高温时金属容易氧化，因此需要保护，电焊时电弧热量会使电焊条外层的物质发生化学反应，产生保护气体。气焊：乙炔与氧气反应产生3000多度高温，将要焊接的地方烧至接近熔化，同时将焊条熔化到该处，使其结合地一起。螺栓：相对灵活，用于组装工件间的连接。弹簧垫圈的作用是在振动场合下，借助于弹簧垫圈的弹力，将螺栓与螺母结合牢固，以免产生松动。螺纹加工方法，阅读课本内容，讲授为主。（1）攻丝方法（工具：锥头、丝锥、扳手）底孔倒角选择丝锥装夹工件攻内螺纹（2）套丝方法（工具：板牙、扳牙扳手、老虎钳） 扩孔选择扳牙装夹工件套外螺纹表面处理：表面处理是指在工件表面施以保护性或装饰性处理的加工方法，不同材料有不同的处理方法。常见的金属表面处理方法有表面刷光、喷涂油漆和镀层等。PPT展示：表面刷光喷涂油漆镀层表面刷光：准备粗处理细处理表面刷光：去毛刺，粗处理（锉或粗砂纸），细处理（细砂纸）。喷涂油漆；在金属表面喷涂油漆增加美观，同时油漆隔绝了金属与水的接触，减少腐蚀。在金属喷涂油漆时，先去表面的油，再涂防锈油漆，再喷涂外观油漆。电镀：在金属表面镀一层耐腐蚀的金属，一般镀层为铬或锌。电镀前表面处理非常重要，一般先镀一层铜，再镀铬或锌。学生操作：让学生用锉刀和沙纸对锤头和锤柄进行去毛刺处理和表面光洁的处理。3常用工艺木工工艺：包括锯割、刨削、凿削等加工方法，钉联接、榫联接、胶联接、活动联接等联接方法。钳工工艺：包括锯、挫、錾、刮、钻孔、攻丝、套丝等加工方法和铆接、粘接、螺栓联接等联接方法。机械加工工艺：使用机床设备等对各种零件进行的加工工艺。车工（加工轴类逥转体）、刨工（加工平面）、镗工（加工直径较大内孔）、铣工（加工齿轮、阶梯、键槽等异形）、磨工（工件表面精加工）焊接工艺：生活中经常用到，也是大型金属件的主要联结方式。铸造工艺：将铁或其他金属熔化成液体，浇注入一定的型腔中，以获得一定形状的零件的制造方法，比如用碎铝、易拉罐等制作小平底锅。锻造工艺：是将金属材料加热到一定的温度使其软化，然后通过锤打、锻压改变其形状，使其符合预定要求的制造方法，比如铁匠加工铁器。冲压工艺：利用冲床结合模具将具有较好延展性的金属冲压成型的制造方法，例如金属盘、碗、门扣、铰链等都是冲压成型的。热切割工艺：用高温熔化金属材料的一种切割加工方法，如氧割、激光加工等金属材料热处理工艺：是通过“加热一冷却”等操作程序改变金属材料的金相组织结构，使其物理性能（如硬度、韧性等）得到改变的方法，比如宝剑制作过程中的“淬火”。表面涂覆处理工艺：有涂、喷油漆，涂覆一层金属，如镀铝、镀铬、镀锌等，起到增强外表美观，防止金属氧化腐蚀等作用。金属加工工艺：下料划线（钢直尺、划针）锯割（远端起锯）锉削（左手施力大到小，右手施力小到大，使锉刀平稳而不上下摆动）画园（筒）中心线冲眼钻孔（不能戴手套，不能直接用手拿工件，不能披头散发）孔口倒角攻丝倒角连接淬火电镀喷漆二、结构的分类实心结构：如砖石或泥砌的墙、大坝等。框架结构：如大桥、自行车、铁塔等。壳体结构：如汽车、建筑工人用的安全帽、气罐、油罐等。三、分析结构受力负载压力张力1桥墩、房屋的柱子承受压力；拉索桥的钢丝承受拉力；一根两端被托住的梁，受到弯曲力；梯子、大坝承受压力、剪切力；当大风或冰雪等外力作用在桥上，桥则受到扭力、拉力、压力等等。2 棚室屋架结构分析梁的受力：梁的上部，受压力，材料被挤压。梁的下部，受张力，材料被拉伸。防止弯曲变形的方法：增加支撑点。希望在这能再加点梁受力图拱结构的应用拱结构：中间高四周低，呈弧形的曲面。应用：在跨度较大的情况下，建筑物多采用拱结构。好处是有利于承载、美观。3对几种力的说明（1）内力：当一个结构受到外力作用时，内部各质点之间的相互作用会发生改变，产生一种抵抗的力，称为内力。（2）应力：构件的单位横截面上所产生的内力。应力达到某一极限值时，结构就会遭到破坏。（3）构件的基本受力形式：拉力、压力、剪切力、扭转力、弯曲力。说明：剪切力是指两个距离很近，大小相等，方向相反，且作用在同一物体上的平行力。扭转力是指反方向向物体两端均匀施力，使物体发生扭转形变的力。四、结构的强度和稳定性1、结构的强度（1）结构的强度：是指结构具有的抵抗被外力破坏的能力。（2）影响结构强度的主要因素：取决于形状、材料以及构件之间的连接方式。构件形状强度：(最强)工十口LO|_|(最弱)（3）结构的连接方式 铰接点：可转动但不能相对移动，比如门和门框、自行车腿和车体之间等。 刚接点：既不能转动也不能移动的，比如常见到的榫接、焊接、胶粘、铆接等。2、结构的稳定性（1）结构的稳定性：是指结构在负载的作用下维持其原有状态的能力。（2）影响结构稳定性的因素：重心位置的高低结构与地面接触所形成的支撑面的大小结构的形状，例如，人们利用三角形或由三角形组成的多面体来增加结构的稳定性，支撑面越大、重心越低结构就越稳定。（3）结构稳定的基本条件：重心所在点的垂线落在支撑面内。 说明：结构不稳定也有其用途，比如利用倒置的酒瓶的不稳定性作地震警报专题六 流程与设计内容：工期优化、工艺优化、成本优化、技术优化、质量优化 工期优化（工序并行，先进设备的使用）工艺优化（切削改浇铸，标准件的使用）成本优化（自动化生产，废水循环使用）质量优化（计算机管理和监控）专题七 系统与设计四、系统的基本特性1整体性：系统是一个整体，具有整体的特性功能，而不是各元素的数量相加或简单集合，系统要求它的局部服从整体，强调整体目标和效益。1+12；要素协作；局部和整体的关系2相关性：构成系统的各元素之间是相互联系、相互作用的。3目的性：每个系统都具有特殊的功能，这是区别不同系统的主要标志。4环境适应性：系统必须适用外部环境的变化。5动态性：系统也会处在变化发展中。六、系统分析的主要原则1整体性原则：要先分析整体，再分析部分。2科学性原则：尽可能运用科学方法和数学工具进行定量计算。3综合性原则：要综合分析，统筹兼顾，不可顾此失彼，因小失大。专题八 控制与设计三、开环控制系统控制系统的输出量不对系统的控制产生任何影响。如电风扇的风速控制，通过改变电机的转速来控制实现，给电风扇设定风速档位，电机就以一定的转速带动扇叶转动，输出预定的风速。风速控制是该控制系统的输入，扇叶转速是该控制系统的输出。所以，扇叶转速不会影响风速档位。常见的还有：电子门铃、电子手表、调光台灯、普通洗衣机、遥控电视机等。输入量：控制系统的给定量。控制器：对输入信号进行处理并发出控制命令的装置或元件。执行器：直接对被控对象进行控制的装置或元件控制量：执行器的输出信号。被控对象：控制系统中所要控制的装置或生产过程输出量：控制系统所要控制的量。四、闭环控制系统把系统的输出量返回到输入端，并对控制过程产生影响。如恒温箱控制系统，给恒温箱输入设定温度，通电后，电热器加热，使恒温箱的温度达到设定温度，当温度超过设定温度，恒温箱的双金属片断开，温度下降，温度低于设定温度，恒温箱双金属片连接，温度上升。这样，可以使恒温箱保持设定的温度。闭环电子控制系统具有检测和反馈功能，可以提高控制的精度，实现控制的自动化。常见的还有空调机、电冰箱、高级电饭煲等。五、疑点分析1、我们常见的简单控制系统一般都是开环控制系统。比如电灯的开关、家用水龙头、电视机的开关、煤气灶、摩托车的油门控制、电风扇、电子门铃、普通电炉子、普通煮饭锅、太阳能热水器等系统的控制都是开环控制系统。2、不要认为自动控制系统就是闭环系统。比如交通的红绿灯控制系统、自动开门系统、楼梯的声控灯、光控自动路灯等都是开环控制系统，因为他们都不带反馈环节，比如红绿灯的控制，那是事先设置好的程序，系统只是按时间自动运作罢了，光控路灯系统也是按照事先设置好的光的亮暗标准自动地控制路灯的开关，由于不带反馈环节，所以系统无法感知自己的输出情况，比如声控楼梯灯，即便由于灯泡坏了，该系统仍然会根据声音的情况启动灯泡的供电系统的，只是灯不亮而已。3、不要认为闭环控制系统就一定复杂。有许多电器上就只是增加了一个双金属片开关，比如电熨斗的温度控制系统等，即便是前面分析过的开环控制只要稍加改造也会变成闭环控制的，比如在普通煮饭锅里加一个水位感应器，当豆浆上升被感应器感知时，就会关闭电源或者变成小功率加热，致使豆浆不会溢出而成为闭环控制系统的。若将自动路灯控制系统改进一下，将其感应系统由感应外面的自然光变成感应自己灯发的光，这就是一个很好的亮度控制系统，是一个标准的闭环控制，因为其反馈的是自己的输出情况，而原来感应的是自然光，与自己的输出情况没有关系，这种改进很可能只是将光敏器材的方向转转就行，当然只是在室内或对光的要求比较严格的地方才有使用价值。五、系统运行的主要干扰因素在控制系统的设计中，对干扰因素的分析是重要的。确定一个系统的控制方案的前提，往往是建立在对影响系统稳定的干扰因素分析的基础上。只有知道了有哪些干扰因素，其干扰的情况大体怎么样，我们才能采取相应的应对措施，使系统能够尽量稳定地工作，比如风速对飞机的影响、环境温度对人体温的影响等，为了增强系统的抗干扰性，一般常采取闭环控制系统。六、简单控制系统的设计首先要分析这一系统中，需要控制的参数是什么，通过改变什么参数来实现控制，是采用开环控制还是采用闭环控制来形成控制设计方案，然后要能画出这一系统的方框图。实例分析：在结构上，抽水马桶的水流控制由进水阀和出水阀组成，实际上可以看作是构成抽水马桶的两个“子系统”进水阀系统、出水阀系统。进水阀系统所完成的功能是：“根据水箱中水位的高低，适时控制阀门开闭，自动补充水量”，这个控制过程是很典型的闭环自动控制类型；而出水阀系统则是人工开环控制类型。在进水阀系统中，传感器是浮子，控制器是连杆机构，执行器是阀门，控制对象是水箱（包括水箱内的水），给定水位为输入量，实际水位为被控量，即输出量，阀门开度为控制量第 10 页 共 10 页
