经典探究串并联电路的电流练习题.doc

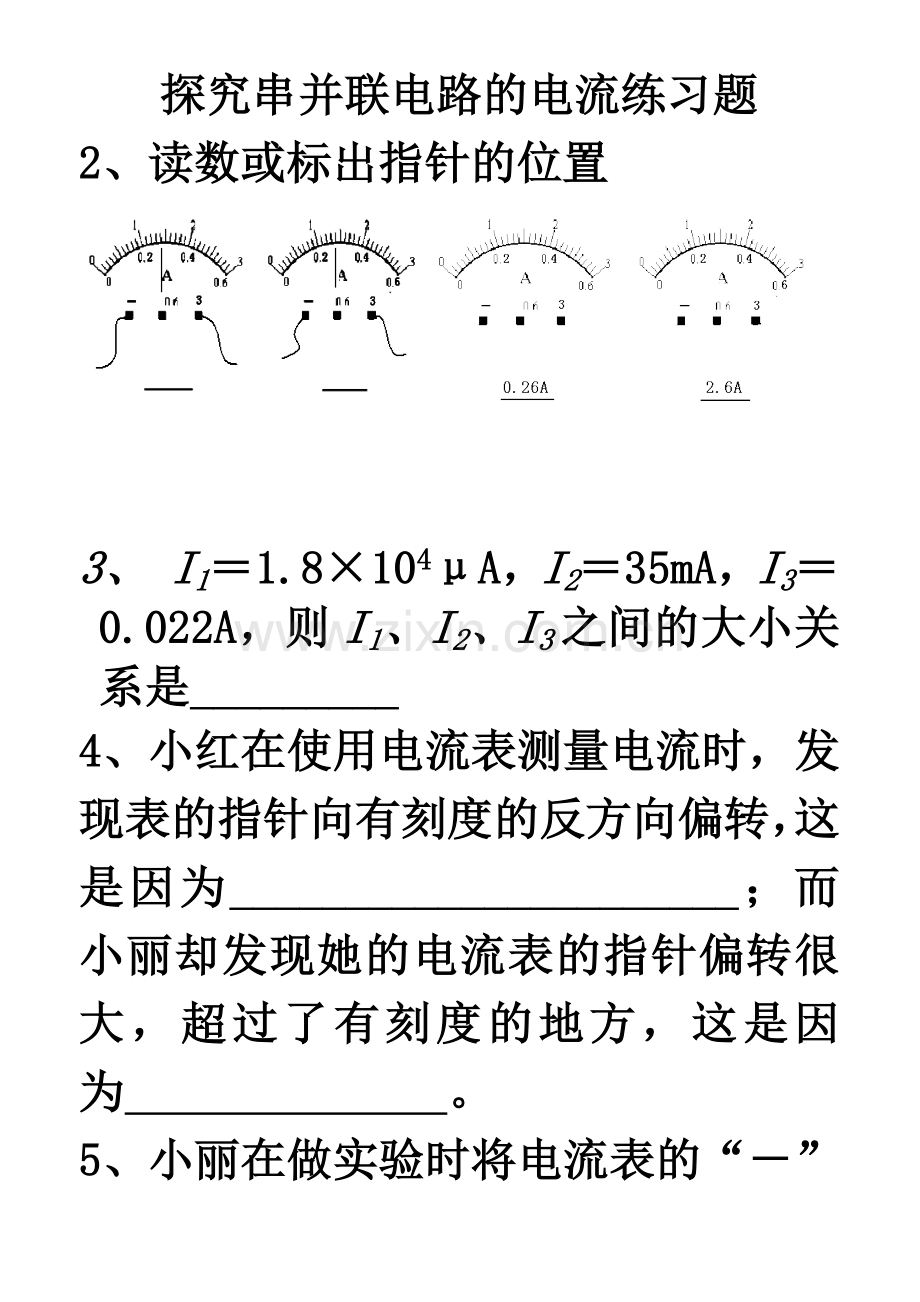

探究串并联电路的电流练习题
2、读数或标出指针的位置

3、 I1＝1.8×104μA，I2＝35mA，I3＝0.022A，则I1、I2、I3之间的大小关系是_________
4、小红在使用电流表测量电流时，发现表的指针向有刻度的反方向偏转，这是因为______________________；而小丽却发现她的电流表的指针偏转很大，超过了有刻度的地方，这是因为　　　　　　　。
5、小丽在做实验时将电流表的“－”接线柱和“0.6A”接线柱接入电路中进行测量，但是在读数时粗心的她却按照“3A”的量程读数，读出的电流值为1.2A，而电路中实际的电流值应是_________。
6、电流表的刻度盘上有一个弧形缺口，缺口下面有一面镜子，它的作用是( )·
A·读数时使眼晴处于正确位置 B·增加刻度盘的亮度
C·检验仪表是否水平
D·便于观察仪表的内部结构
7、根据图13-4-6所示的电路，在虚线框内画出相应的电路图．

8、设计电路：两灯泡串联，电流表测量L1的电流。
9、设计电路：两灯泡并联，电流表A1测量L1的电流，A测量总电流。

10、 节日的小彩灯由22个小灯泡串联组成,电源插头处的电流为220mA,则经过第11个小灯的电流为_______A.得出这个结论的依据是 。
11、 某家庭电路中，干路允许通过的最大电流是5A，电路中有灯2盏，每盏电流是180mA；一个电冰箱电流是1.7A；一台电视机电流是450 mA，这些用电器同时使用时，______再使用电流为2.3 A的电熨斗（选填：“能”或“不能”）。
13、 如图电路中，电流表A和A1的示数分别为I=3A，I1=0.25A，则通过小灯泡L2的电流大小为 。
14、小华和几位同学在学校实验室探究并联电路中的电流关系时，连接了如图所示的电路。当开关S由断开到闭合时，关于两个电流表的示数变化情况，你认为正确的是（ 　 ）
A、A1示数变大，A2示数不变
B.A1示数变小，A2示数变大
C．A1示数变大，A2示数变小
D．A1示数不变，A2示数变大
15、在图甲中，闭合开关后，通过灯泡Ll的电流为0．5A，通过灯泡L2的电流为0．4A．试根据图甲将图乙中的实物用铅笔线表示导线连接起来．

16、通过47cm彩电的电流约200mA= A, 电子计算器的电流为130μA= A。
17、下面的做法中有可能打弯电流表指针的是 ( )
A、所测电流超过量程
B、将“+”“一”接线柱接反
C、试触时动作不迅捷
D、电流表没接在电路中
18．下列说中正确的是（   ）．
A．串联电路中的各处电流是不变的 B．串联电路各处的电流也可能会不等
C．并联电路中干路中的电流一定大于任一支路中的电流
D．并联电路中各支路中的电流一定相等
19．连接在同一电路中的甲、乙两灯，已知1min内通过甲灯的电量是12C，1S内通过乙灯的电量是0.3C。则通过两灯的电流之比是__ ___，由此可知，甲、乙两灯是_____联的。
20．某同学家中有一台电视机、一台电冰箱、一盏日光灯和一台电风扇，它们工作时的电流是180毫安、1.5安、120毫安和320毫安，当它们同时工作时，干路中的电流是_ _安。
21.用电流表测电流时，某同学接入电路的是0～0.6 A的量程，却在0～3A的量程中读成2.4A，则实际测得的电流应是       。
22．某同学在用电流表测量电流时，发现表针向反方向偏转，这是因为__________；另一同学发现表针偏转角度很大，越过了有刻度的部分，指在没有刻度的地方，这是因为___________；还有一个同学发现指针偏转角度很小，他应该___________________。
23．甲、乙两根导线分别通过1安和2安的电流，下列说法正确的是：（ ）
A．甲导线的通电时间长
B．乙导线的通电时间长
C．通过乙导线的电流强度大
D． 通过乙导线的电量大
24．如图7所示，A1、A2、A3三个电流表的示数分别为I1、I2、I3，则有（ ）

A ．I1=I2+I3 　B．I1=I2=I3
C ．I1>I2>I3 D．I1<I2<I3
25、如图所示(a)，当开关S闭合时，两只电流表的示数分别由图（b）、(c)读得，则电灯L1中的电流是（ ）
(a) (b) (c)

A、0.8A B、0.16A
C、0.52A D、1.28A

26. (4')（电路故障判断题）指出下列电路中电流表的接法是否正确，如不正确，请说明错误的原因（把答案写在横线上）

(1）如图13-4-5甲所示的电路．答：                        。
(2）如图13-4-5乙所示的电路答：                       。
27．把两个灯泡串联后接到电源上，合上开关S后，会发现L1比L2亮，则  （   ）
A．通过L1的电流大
B．通过L2的电流大
C．通过两灯的电流一样大
D．无法判断
13、根据图所示的电路图，用笔画线代替导线，连接实物电路 (要求导线不能交叉)。

28、按照课本要求探究并联电路中电流的关系，他们设计的电路如图所示。把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入下表：
实验次数
A处的电流IA／A
B处的电流IB／A
C处的电流IC／A

1
0.10
0.12
0.22
2
0.20
0.24
0.44
3
0.25
0.30
0.55

（１）连接电路中的开关应处于______状态。
（２）在实验中发现指针反偏，这是因为_______________________
（3）通过对上面数据的分析,可以得出是: ；
（4）测量三次的目的是： ，在实验中我们可以采用 _ 的方法改变电流的大小从而进行三次实验；
（5）结合你用一个电流表做实验时的体会，提出一条对本实验的改进意见：
。
