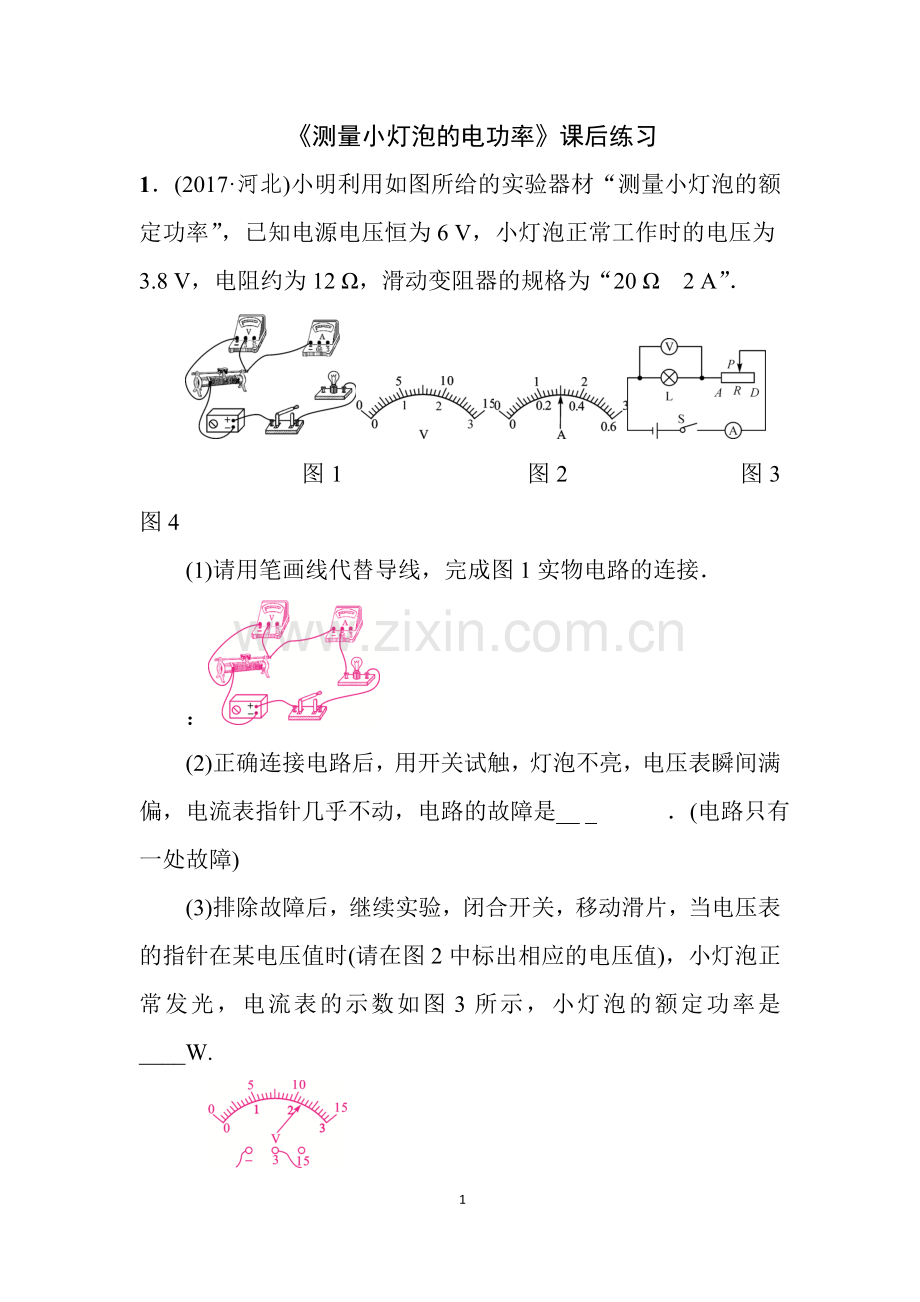

《测量小灯泡的电功率》课后练习
1．(2017·河北)小明利用如图所给的实验器材“测量小灯泡的额定功率”，已知电源电压恒为6 V，小灯泡正常工作时的电压为3.8 V，电阻约为12 Ω，滑动变阻器的规格为“20 Ω　2 A”．

图1 图2 图3 图4
(1)请用笔画线代替导线，完成图1实物电路的连接．
：
(2)正确连接电路后，用开关试触，灯泡不亮，电压表瞬间满偏，电流表指针几乎不动，电路的故障是__ _ ．(电路只有一处故障)
(3)排除故障后，继续实验，闭合开关，移动滑片，当电压表的指针在某电压值时(请在图2中标出相应的电压值)，小灯泡正常发光，电流表的示数如图3所示，小灯泡的额定功率是____W.

(4)测量完灯泡的额定功率后，小明又测量了几组数据，计算后发现灯丝电阻随其两端电压的增大而增大，原因是__ __．
【评估】小红也利用上述器材对该小灯泡的额定功率进行了测量，实验电路图如图4所示，实验结束后，两人对实验进行了交流与评估．
①小红的实验结果误差较大，理由是__ __．
②小明的实验更不容易操作，理由是__ _．
2．(2013·河北)小明学习了电功率后，用额定电压分别为2.5 V、6 V的灯泡L1和L2设计了如图所示的电路图，来探究灯泡的发光亮度与哪些因素有关．

(1)小灯泡发光时，将电能转化为 __能和光能．
(2)探究L1的亮度时，只闭合S、S1，发现电压表有示数，电流表无示数，则电路故障可能是：__ _．排除故障后，继续实验，收集的数据及现象如表一所示．
表一

电压/V
电流/A
亮暗情况
1
1
0.16
暗
2
1.5
0.22
较亮
3
2.5
0.28
亮
表二

电压/V
电流/A
亮暗情况
4
1
0.28
很暗
5
2.5
0.38
暗
6
6
0.72
很亮
(3)探究L2的亮度时，只闭合S、S2，进行实验，收集的数据及现象如表二所示．
(4)分析两表可知，同一规格的小灯泡发光亮度与__ __有关．不同规格的小灯泡发光亮度还应与__ __的转化效率有关．
【拓展】完成探究后，小明用电源、电流表、滑动变阻器、电阻箱各1个，2个开关及若干条导线，对额定电流为0.1 A的小灯泡的额定功率进行了测定．请在虚线框内画出他设计的电路图，并写出实验步骤及测定额定功率的表达式．
_．
3．(2012·河北)测量“小灯泡的电功率”．小灯泡的额定电流为0.3 A，灯丝阻值在10～15 Ω之间．所提供的器材有：电流表、电压表、电源(电压恒为6 V)、开关各一个，滑动变阻器(“5 Ω　2 A”、“20 Ω　1 A”)两个，导线若干．

　　　　甲　　　　　　　　　　　乙 丙
(1)如图甲是小明没有连接完的实物电路，请你用笔画线代替导线将实物图补充完整．
(2)小明选用的滑动变阻器的规格为___．
(3)闭合开关，移动滑片，当电流表的示数为0.3 A时，电压表的示数如图乙所示，读数为__ _V，小灯泡的额定功率为___W.
(4)小红没用电压表，但多用了一个开关，其他器材与小明的相同，也测出了小灯泡的额定功率．请在图丙虚线框内画出她设计的电路图，并写出实验步骤及测定额定功率的表达式．
：
实验步骤：_
表达式：P额＝_ ．
