耳机 承认书版本.doc

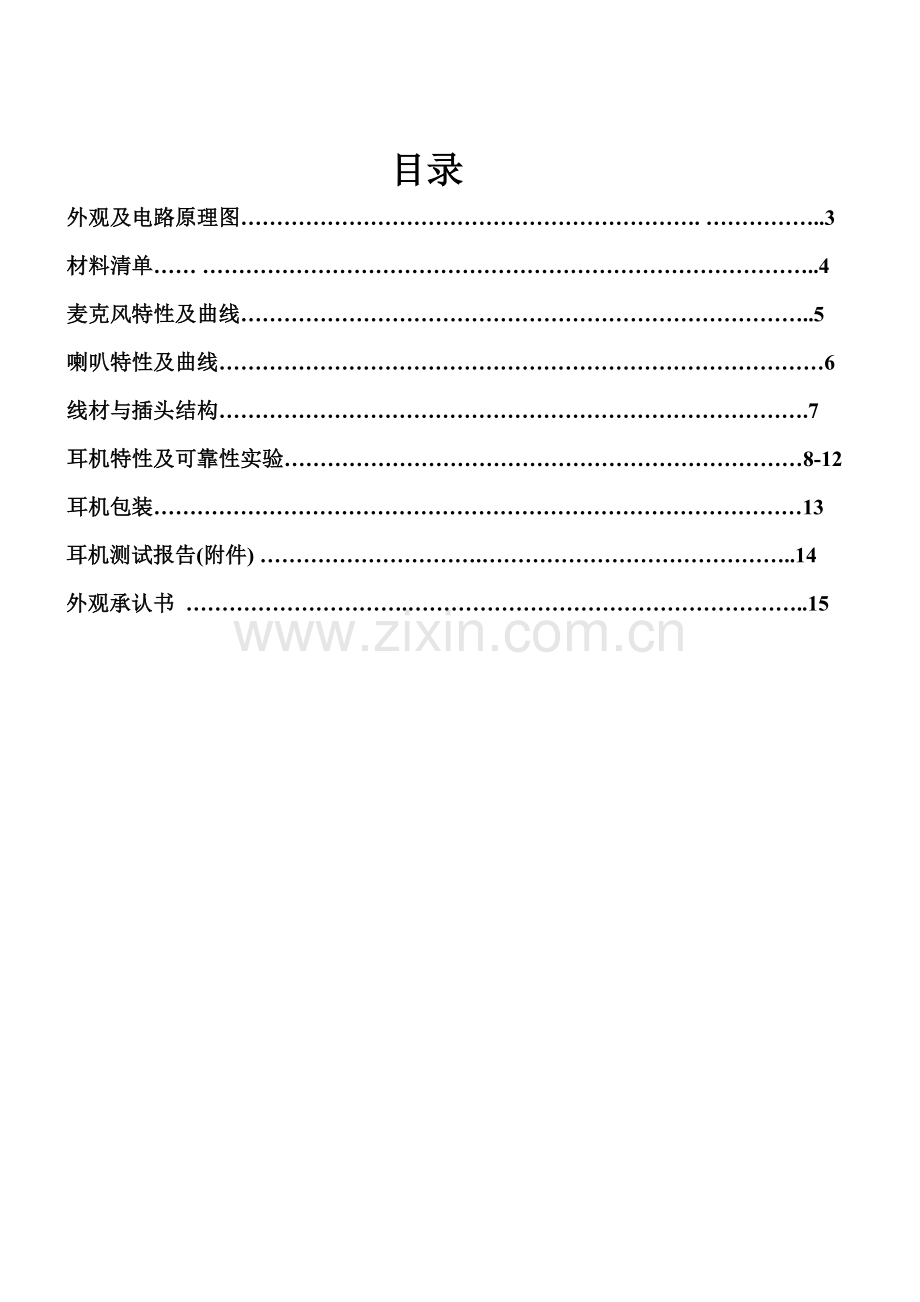

目录
外观及电路原理图………………………………………………………. ……………..3
材料清单…… …………………………………………………………………………..4
麦克风特性及曲线……………………………………………………………………..5
喇叭特性及曲线…………………………………………………………………………6
线材与插头结构……………………………………………………………………….7
耳机特性及可靠性实验………………………………………………………………8-12
耳机包装………………………………………………………………………………13
耳机测试报告(附件) ………………………….……………………………………..14
外观承认书 ………………………….………………………………………………..15

(2/15)
1. CONNECTION（电路原理图）:

2. DRAWING(外观尺寸图 单位:MM)

(3/15)
SPECIFICATION
3. BOM（材料清单）
NO
物料名称
规格
用量（Scalar）
供应商
1
插头
3.5*4.5*14mm （外露）
1PCS
奥尔康
2
插头SR
45P,PVC黑色料
1 PCS
嘉泰
3
导线
1428/4C（0.06*8）L=1.3M 黑色
1 PCS
嘉泰
4
夹子
816 ABS黑色
1 PCS
鑫远
5
咪壳上下盖
339 ABS 黑色
1 PCS
海然
6
咪壳按键
339 ABS 电镀
1 PCS
海然
7
耳壳
339 ABS 黑色
2 PCS
鑫远
8
面盖
1046 ABS料 黑色（带防尘网）
2 PCS
鑫远
9
尾套
1046 PVC料 黑色
2 PCS
鑫远
10
硅胶套
1046 PVC料 黑色
2 PCS
鑫远
11
饰片
1046 ABS料 电镀
2 PCS
鑫远
12
喇叭
Ø10 6U 32Ω（白磁）
2 PCS
湘大
13
标签
spice （白底黑字）
1PCS
成艺
14
咪头
ø6*5,4.5V,2.2K,-56dB±3dB，无脚
1 PCS
加和声
15
开关
6*6*4.3mm,带四脚，常开开关
1 PCS
发斯特
16
电子线
Φ0.6*26MM黑色,红色
1 PCS
永泰鸿
17
贴片电容
103PF/0603 SMD +/-10%
1 PCS
和升
18
扎带
L=7CM
1PCS
溢达
19
PE袋1
70*110MM,PE袋
1 PCS
溢达
20
PE袋2
230*330MM,白边锁口袋
50PCS/ 袋
溢达
21
纸箱
长450*宽280*高250MM A=B
10大包/箱
溢达

(4/15)
SPECIFICATION
4.麦克风特性:

4.1MIC直径
6*5±0.20mm
4.2实效频宽
20Hz-20KHz
4.3 工作电压
2.0V~10V
4.4灵敏度
-56±3dB
4.5 方向性
全指向
4.6电流消耗
≤0.35mA
4.7曲线图

4.8 尺寸描述
(5/15)
5.喇叭特性:
5-1总谐波失真<5%
5-2灵敏度105dB±2dB
5-3频率响应20Hz-20kHz。
5-4阻 抗: 32 Ω±15％ at 1KHz 1mW(0.179V)
5-5 功率: 额定功率 最大功率: 10mW
1-5 结构
1-5-1尺 寸 外径: Φ9.8mm
1-5-2膜 片 聚酯薄膜(6U)
1-5-3钕铁硼 N35 Φ6.0×2.0

1-6 曲线图

1-7
Drawing Dimension(unit:mm)

(6/15)
6.线材结构:

7.插针:
型号
Pin4
外露
14±0.2MM
镀层
镀银

(7/15)
8.1耳机特性:
8.1.1工作环境
储运温度:-20℃～+60℃,相对温度≤95%,大气压力:70～106Kpa。

8.1.2.外观要求
耳机线满足没有起泡、烫伤、划伤、缩水、杂色、露铜线等。
耳壳、面盖、咪壳、排针、咪夹满足没有批锋、杂色缩水等。
按键电镀良好不能缩水、划伤、插头镀层良好。
高低温性能
ABS塑料和PVC等材料在额定的温度范围内受热不渗透。在额定温度范围内，低温不冻结脆裂。并能正常使用。

按钮
耳机按钮起短路和开路ROW端子与COL端子功能。即按钮按下后，键盘阵列行线和列线之间短路，释放后开路。
盐雾性能
在盐雾实验中，产品表面无锈蚀、及镀层剥落等不良，且功能正常。
连接强度性能
1) 耳壳与线缆之间施加力1Kg，施加1分钟静拉力，线缆不会露出，断开，短路，保持性能满足指标要求。
2) MIC与线缆之间施加力1Kg，施加1分钟静拉力，线缆不会露出，断开，短路，保持性能满足指标要求。
3) 插头与线缆之间施加力2Kg，施加1分钟静拉力，线缆不会露出，断开，短路，保持性能满足指标要求。
4) 在耳机前盖上施加250g拉力，静拉力持续1分钟，耳机前盖不脱落，前盖不脱落，耳机的性能满足指标要求。
振动性能
经下面扫频振动测试后，各项指标应能符合规格书要求。
振动方向：上下、前后、左右。
振动频率：10Hz-55Hz；每分钟变化一次；时间不低于20分钟；振幅：2mm。

(8/15)
弯折性能
1) 耳机与线缆之间施加力为200g、弯曲直径R=25.4mm、弯曲角度+/-60度、弯曲频率20次/分，试验总数1000次。测试完成后，各项指标应能符合规格书要求。
2) MIC与线缆之间 施加力200g、弯曲直径R=25.4mm、弯曲角度+/-60度、弯曲频率20次/分，试验总数1000次。测试完成后，各项指标应能符合规格书要求。
3) 插头与线缆之间 施加力500g、弯曲直径R=25.4mm、弯曲角度+/-60度、弯曲频率20次/分，试验总数1500次。测试完成后，各项指标应能符合规格书要求。

插拔寿命性能
测试3,000次，每分钟插拔20-30次。测试结束后插入耳机功能必须正常；耳机插入后不能有松动现象，且插拔力必须符合Spec.定义。

跌落性能
1) 整体从1.0M高处自由垂直落于5cm厚的大理石上6次。试验完毕，各项指标应能符合规格书要求，无破损迹象。
2) 耳麦的插头端固定在厚度为10cm的木板上，耳麦到固定点的距离为1米。耳麦从水平位置自由下落8次，试验完毕，耳麦各项参数符合耳麦规格书要求。
连续工作性能
持续工作后，能保持原有性能，满足规格书要求。
按钮可靠性
按钮的使用寿命应不小于30,000次。按钮正常动作所需的压力为2～3N。
湿热试验
在温度40±２℃，湿度９５±5％的湿热环境下，持续时间24小时，满足8.2节的要求
1) 收集液除挡板挡回部分外，不得重复使用；
2) 雾化前的盐溶液pH值在6.5-7.2(35±2C)之间；配制盐溶液时，可采用化学纯的稀盐或氢氧化钠的溶液来调整pH值，但浓度仍需要符合条件一的规定；
3) 测试温度为35±2C；
4) 连续雾化时间为24小时； (9/15)
盐雾试验
测试条件：
盐溶液采用氯化钠(化学纯，分析纯)和蒸馏水或去离子水配制，其浓度为(5±0.1)%(质量百分比)；雾化后测试要求：
1) 测试前，耳机必须进行外观检查，保证耳机表面必须干净，无油污，无临时性的保护层和其他弊病；
2) 测试后，用流动水轻轻洗去耳机表面盐沉积物，再在蒸馏水中漂洗，洗涤水文不得超过35C；然后在标准的恢复大气条件下恢复2小时。
测试条件： 1.盐溶液采用氯化钠(化学纯，分析纯)和蒸馏水或去离子水配制，其浓度为(5±0.1)%(质量百分比)；雾化后的收集液，除挡板挡回部分外，不得重复使用；
2.雾化前的盐溶液pH值在6.5-7.2(35±2C)之间；配制盐溶液时，可采用化学纯的稀盐或氢氧化钠的溶液来调整pH值，但浓度仍需要符合条件一的规定；
3.测试温度为35±2C；
4.连续雾化时间为24小时；
测试要求： 1.测试前，耳机必须进行外观检查，保证耳机表面必须干净，无油污，无临时性的保护层和其他弊病；
连接强度试验
1、 耳壳与线缆之间施加力1Kg，施加1分钟静拉力，线缆不会露出，断开，短路，保持性能满足指标要求。

2、 MIC与线缆之间施加力1Kg，施加1分钟静拉力，线缆不会露出，断开，短路，保持性能满足指标要求。

3、 插头与线缆之间施加力2Kg，施加1分钟静拉力，线缆不会露出，断开，短路，保持性能满足要求。

(10/15)

4、 在耳机前盖上施加250g拉力，静拉力持续1分钟，耳机前盖不脱落，前盖不脱落，耳机的性能满足指标要求。

振动试验（Vibration test）
经下面扫频振动测试后，各项指标应能符合规格书要求。
振动方向：上下、前后、左右。
振动频率：10Hz-55Hz；每分钟变化一次；时间不低于20分钟；振幅：2mm。
弯折试验（Bending test）
弯曲试验示意图如下：

图9 弯曲测试（Bending test）
1、耳机与线缆之间施加力为200g、弯曲直径R=25.4mm、弯曲角度+/-60度、弯曲频率30次/分，试验总数3000次。测试完成后，各项指标应能符合规格书要求。如上图d所示。
2、MIC与线缆之间 施加力200g、弯曲直径R=25.4mm、弯曲角度+/-60度、弯曲频率30次/分，试验总数3000次。测试完成后，各项指标应能符合规格书要求。如上图b、c所示。
3、插头与线缆之间 施加力200g、弯曲直径R=25.4mm、弯曲角度+/-60度、弯曲频率30次/分，试验总数3000次。测试完成后，各项指标应能符合规格书要求。如上图a所示。
( 11/15)
插拔寿命试验
使用人工测试，测试总周期为3,000次，每分钟插拔20-30次。每500次后测试插拔力。
测试结束后，应满足8.2节要求。
跌落试验（Drop test）
1、整体从1.0M高处自由垂直落于5cm厚的水泥地上6次。试验完毕，各项指标应能符合规格书要求，无破损迹象。如下图所示：

图10 整体跌落测试（Drop test for all）
2、 耳麦的插头端固定在厚度为10cm的木板上，耳麦到固定点的距离为1米。耳麦从水平位置自由下落8次，试验完毕，耳麦各项参数符合耳麦规格书要求。

图11 耳机跌落试验（Drop test for earphone）
连续工作试验
在正常情况持续输入额定功率得白噪声信号48小时，试验完毕，耳机各项参数符合规格书要求。
按钮可靠性试验
按钮的压力为2～3N，频率为40~50次/分，使用30,000次。试验后要求按钮功能正常，手感良好，外观结构及位置于实验起基本保持一致。

(12/15)
9.PACKING(unit:mm)

(13/15)
10.耳机测试报告
客户
闻泰
品名
耳机线材
客户型号
W97602B1
数量
5PCS
判定结果
OK
日期
2014-2-11
尺寸
编号

1
2
3
4
5
14±0.2
14.10
14.03
14.08
14.09
14.00
14.8±0.2
14.78
14.71
14.88
14.76
14.85
800±50
800.6
790.7
810.6
810.4
805.6
420±20
421.5
400.8
418.6
425.6
423.7
150±15
140.6
150.7
153.1
155.6
160.8
1.4±0.1
1.41
1.43
1.46
1.48
1.45
功能测试
插拔测试
摇摆测试

拉力试验

盐雾测试(24H)

3252
1532/1008
OK
OK

3125
1510/1105
OK
OK

3233
1510/1089
OK
OK

3256
1604/1117
OK
OK

3446
1623/1056
OK
OK
检测结果
OK

（14/15)
11.外观承认书
外观承认书
项目
W97602B1
客户
spice
供应商
深圳市爱可视电子科技有限公司
承认内容

签字： 核准：
日期
年 月 日
备注：
1. 本承认书只适合整机项目
2. 本承认书只限定于手机配件标签 ，镜片壳体丝印等外观确认
3. 本承认必须附有相关样品，与结构部结构封样共同使用管控生产
4. 本承认书不具有结构和材料承认权利，也不对结构核材料问题进行负责
5. 本承认书必须有海外部门人员签字方可有效
6. 需要承认内容多时可以附上产品确认表
