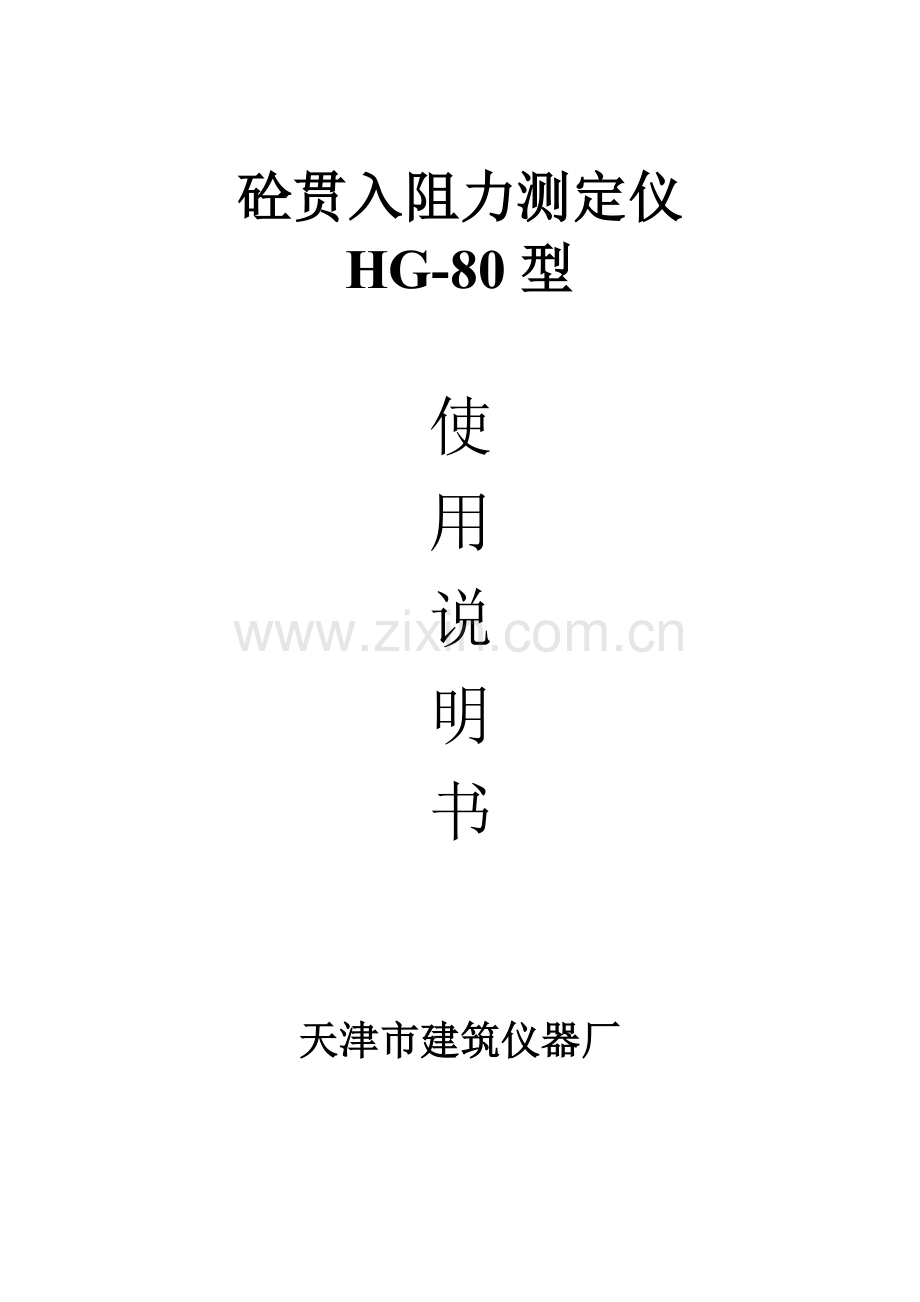

砼贯入阻力测定仪
HG-80型

使
用
说
明
书

天津市建筑仪器厂

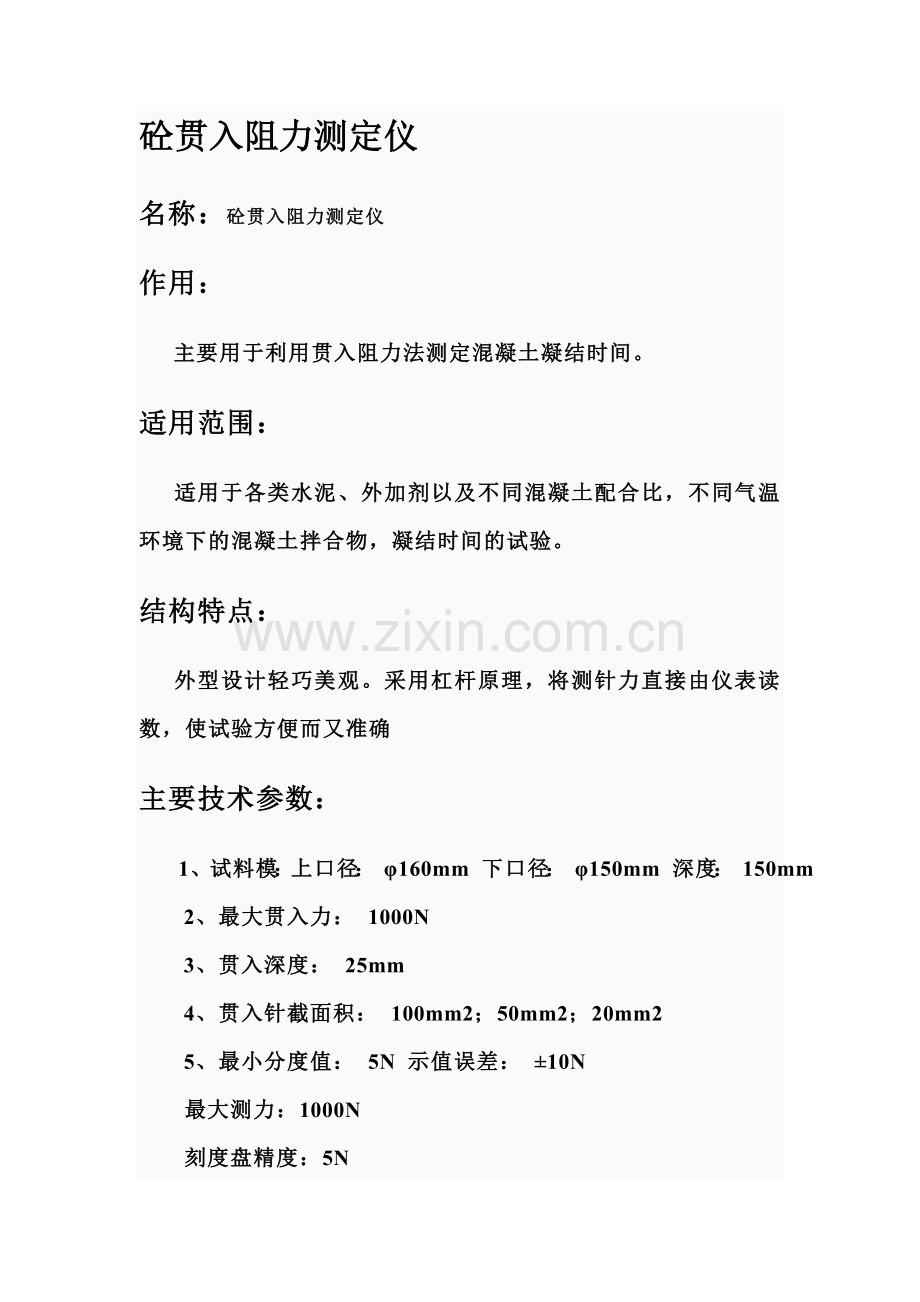

砼贯入阻力测定仪
名称：砼贯入阻力测定仪
作用：
　　主要用于利用贯入阻力法测定混凝土凝结时间。
适用范围：
　　适用于各类水泥、外加剂以及不同混凝土配合比，不同气温环境下的混凝土拌合物，凝结时间的试验。
结构特点：
　　外型设计轻巧美观。采用杠杆原理，将测针力直接由仪表读数，使试验方便而又准确
主要技术参数：
　　1、试料模：上口径： φ160mm 下口径： φ150mm 深度： 150mm
　　2、最大贯入力： 1000N
　　3、贯入深度： 25mm
　　4、贯入针截面积： 100mm2；50mm2；20mm2
　　5、最小分度值： 5N 示值误差： ±10N
　　最大测力：1000N
　　刻度盘精度：5N
　　测针圆面积：100mm2、50mm2、20mm2
混凝土贯入阻力仪操作说明：
　　1、将仪器安放在水平的平台上。
　　2、接上电源，按数显器面板上的“电源”键，数显窗即显示数码。请通电10分钟后，使数显值自动趋于“0”。
　　3、选装上合适的贯入针。350N对应初凝贯入阻力（即2~3.5Mpa,此时用100 mm2贯入针）；1000N对应中间贯入阻力（即3.5~20Mpa,此时用50 mm2贯入针）；560N对应终凝贯入阻力（即20~28Mpa,此时用20mm2贯入针）。
　　4、料模中装满待测试的砼试料，抹平后放于仪器底板上。
　　5、调整贯入深度。
　　混凝土贯入阻力仪一种方法是：先量出贯入针下端面与试料上平面的距离X（注意：X不得大于5mm，否则需适当下调贯入针），再将仪器顶部的定长螺母下平面与“盖”的上平面距离调整到25+Xmm，然后再拧紧螺盖，以锁住25+X长度。
　　另一种方法是：压下手柄使贯入针下端面与试料上平面保持平齐，然后调整仪器上部的定长螺母，使之下平面与“盖”的上平面距离调到25mm并锁住这一长度，再松开手柄。
　　以上两种方法的实际贯入深度均为25mm。
　　6、测试。首先按数显面板上的清零键清除传感器的初值，即清零。再按测试键进入工作测试状态，同时数显板上第一个灯（测试灯）亮,握住手柄向下转动，使贯入针接触试料至贯入到最深位置（25mm）的过程控制在10秒钟左右。此时数显出现峰值, 同时数显板上第二个灯（峰值灯）亮,读出数显器的显示值，做好纪录，一次测试完成。
　　初凝时，使用1 cm2贯入针，计算公式为：P=N÷100（MPa）；
　　终凝时，使用0.2 cm2贯入针，计算公式为：P=5 N÷100（MPa）。
试验规程：
　　1、混凝土放于仪器底盘上，松开调节螺套，选装上合适的贯入针。
　　2、旋动调节螺塞使压力表指针对准刻度零线。
　　3、将动作钮子开关置于调整位置，将正反转钮子开关置于正转位置，按工作按钮后试料容器在2秒后。开始上升，待停止以后，即可调整。调整时拧松调节螺套将贯入针调至刚好接触试料面，拧紧调节螺套固定贯入针。再按动动工作按钮，10秒钟以后试料容器升高25mm，即贯入到最深位置，读取压力表贯入阻力并记录，试料容器停留4秒钟以后，开始下降，7秒钟后恢复原位。自动停机，一次测试完成。
　　4、作第二次贯入测试时必须变换贯入位置，推动手柄使其旋转一定角度，当贯入点在外圈时，变化测点只需推动手柄一次；当贯入点在内圈时，变化它则需推动手柄二次。
　　5、在测试过程中，应经常注意压力表指针起始是否在零位，如不在零位应调零。
　　6、在不需调整贯入针高低时，可将动作纽子开关置于自动位置，这样在以后的测试中只要按启动按纽一次，即自动作一次测试循环。
　　7、每个试样作贯入阻力试验应不少于六次，最后一次的单位面积贯入阻力应不少于28MPa。
　　8使用一段时间后，旋动调节螺塞至极限位置不能使压力表指针调到零线，此时必须添加油液。
注意事项：
　　1、使用本产品前，请仔细阅读说明书，并妥善保管好说明书。
　　2、不要使用本产品以外的附件和配件，以免引起火灾和人身伤害。
　　3、请勿让儿童、老年人及智障人士接触、使用此产品。
　　4、刀片装置很锋利，在操作和清洗过程中请注意安全。
