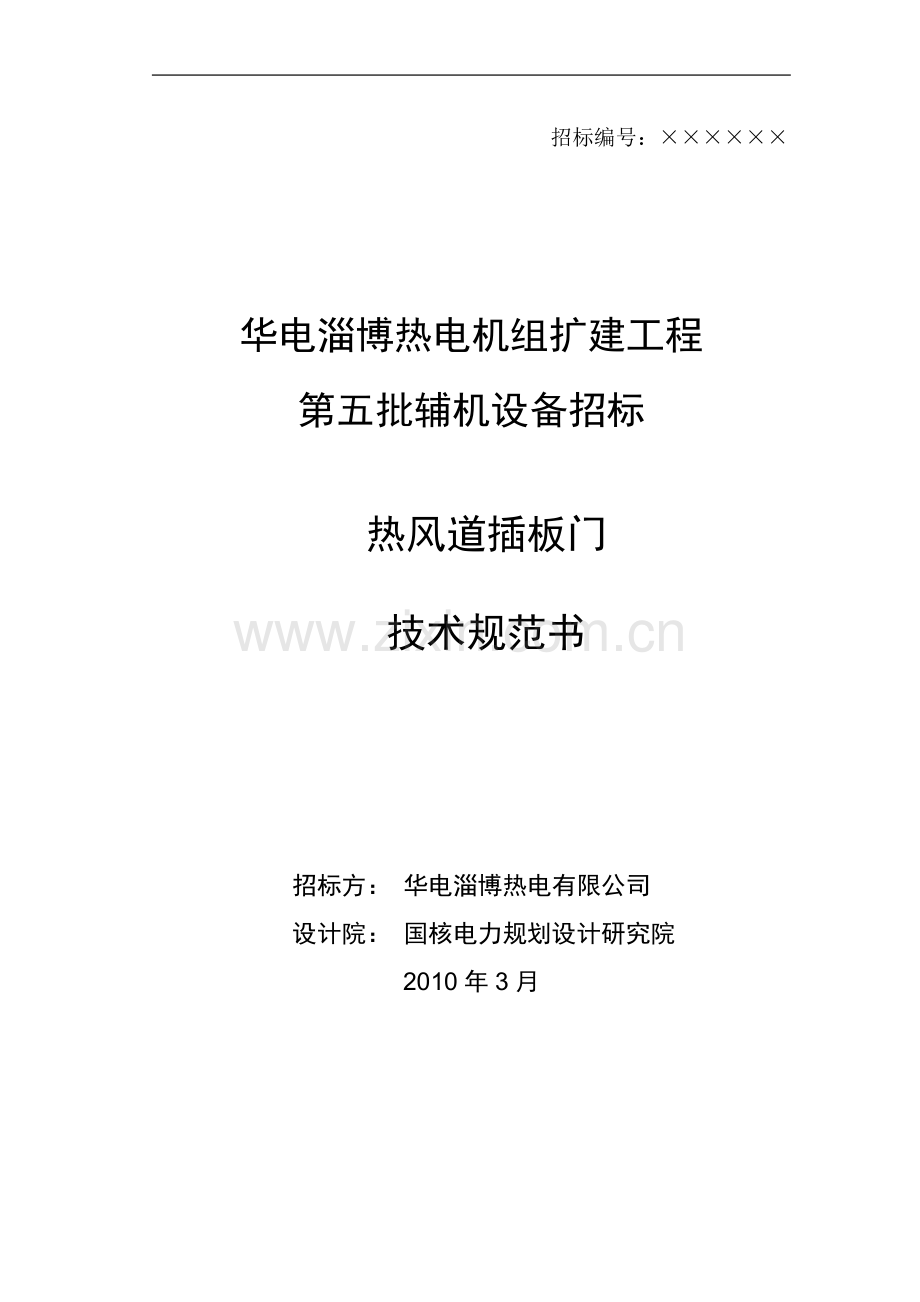

淄博烟热风道插板门技术规范书K.doc

招标编号：××××××

华电淄博热电机组扩建工程
第五批辅机设备招标

热风道插板门

技术规范书

招标方： 华电淄博热电有限公司
设计院： 国核电力规划设计研究院
2010年3月

1

目 录

1. 总则 1
2. 设备厂址及设计条件 1
3. 主要技术参数（空白处由投标方填写） 2
4. 技术要求 4
6. 包装和运输 6
7. 供货范围 6
8. 技术资料和交付进度 7
9. 监造、检验与性能验收试验 9
10. 技术服务和设计联络 10
11 交货进度 11

华电淄博热电机组扩建工程 烟、风道插板门 技术规范书
1. 总则
1.1 本技术规范书适用于华电淄博热电机组扩建工程2x330MW燃煤供热机组的热风道插板门的功能设计、结构、性能、供货、安装和试验等方面的技术要求。
1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术要求做出详细规定，也未充分引述有关标准及规范的条文。投标方保证提供符合本技术规范书书和有关的国际、国内工业标准的优质产品。
1.3 本技术规范书所引用的标准若与投标方所执行的标准发生矛盾时，按较严格的标准执行。
1.4 本技术规范书经招标方和投标方双方共同确认和签字后作为订货合同的技术附件，与订货合同正文具有同等效力。投标方提供的主设备及附属设备产品，应该是产品成熟、技术先进、具有制造经验的复制品，而不是试制品。
1.5 投标方对所供的设备负有全责，包括分包（或采购）的产品的性能和质量负全责。分包（或采购）的产品制造商事先征得招标方的认可。
1.6 在合同签订后，招标方有权因规范、标准、规程发生变化而提出一些补充要求。从订货之日起至投标方开始投料制造之前的这段时间内，招标方有权对设备的技术参数提出补充要求，投标方应满足并遵守这些要求，设备的总价保持不变。
1.7 本工程采用KKS标识系统。供方提供的技术资料（包括图纸）和设备标识有KKS编码。具体标识要求由设计院提出。
2. 设备厂址及设计条件
2.1 厂址气象和地理条件
使用范围：适应振动较大、灰尘较多、湿度较大的环境。
厂址： 山东省淄博市
年平均大气温度 13.4℃
年平均相对湿度 63%
极端最高气温 42.1℃
极端最低气温 -23℃
多年平均降水量 616.5mm
多年平均大气压力 1012.8hPa
最大积雪深度 33cm
最大冻土深度 48cm
地震基本烈度 7度场地50年超越概率10%的地震动峰值加速度为139.0 cm/s2，地震动反应谱特征周期值 0.40 S
2.2 压缩空气压力：0.4～0.7MPa（g）
2.3 招标方提供的动力及控制电源为AC380V，三相三线制。
2.4 设备安装地点：按厂房内考虑。
3. 主要技术参数（空白处由投标方填写）
1.本表按1台炉开列，本工程共2台炉。设计压力均按30.0kPa
表一：风门技术要求及数量（数据均为暂定）

序号
名称
规范及型号
数量
材料
图号
力矩参数
备注

J0503热一次风（350℃）
1
双插板气动热风隔绝门
Φ1320X6 B=500
20kPa 350℃
3
组合件
参照D-LD2000-45306

配执行机构，带锁紧装置；插板方向竖直，带反法兰及附件

12
表二：风门部件材料表

序号
名 称
门框材质
门框厚度mm
门板材质
门板厚度mm
门座材质
门座厚度mm
轴材质
密封片
2
双插板气动热风隔绝门
Φ1320X6 B=500
