振动给煤机技术规范书

振动给煤机技术协议书

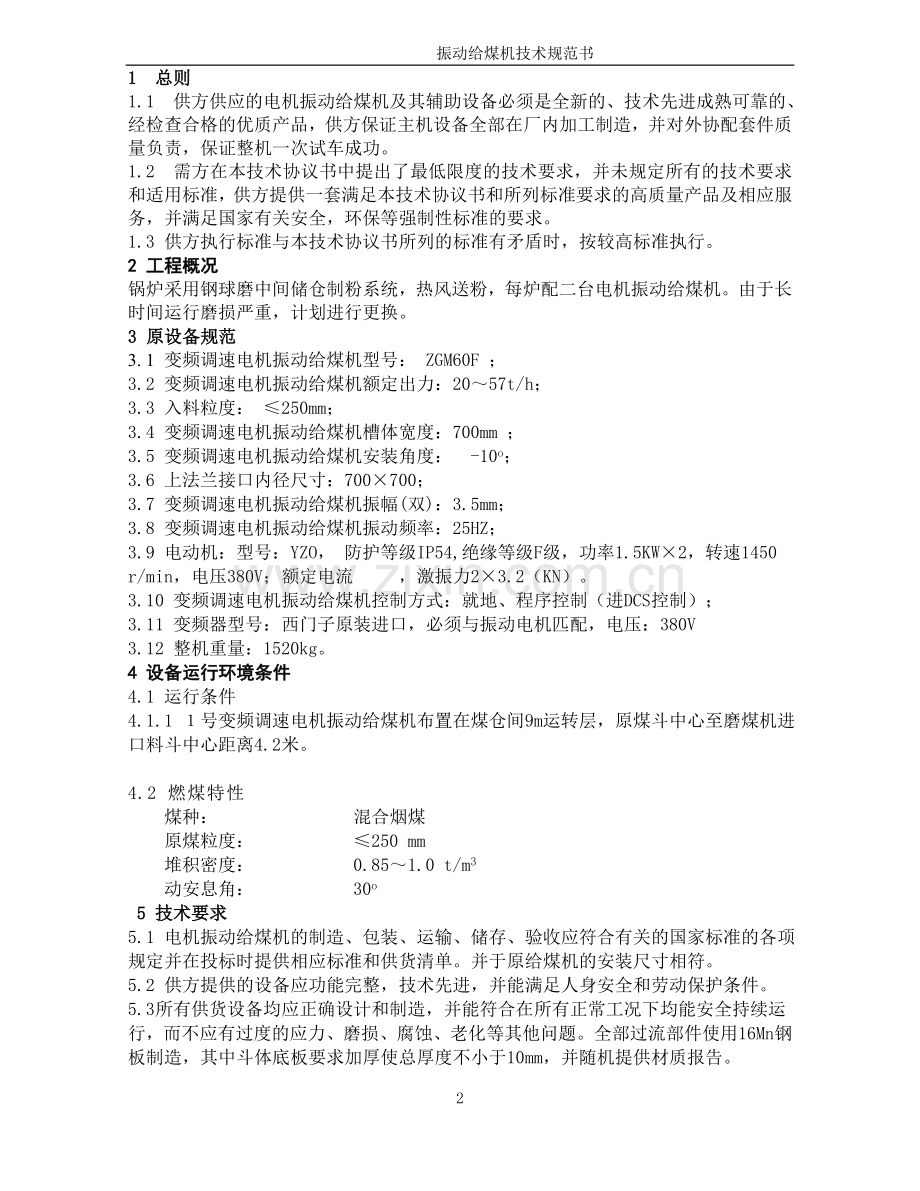

1 总则
1.1 供方供应的电机振动给煤机及其辅助设备必须是全新的、技术先进成熟可靠的、经检查合格的优质产品，供方保证主机设备全部在厂内加工制造，并对外协配套件质量负责，保证整机一次试车成功。
1.2 需方在本技术协议书中提出了最低限度的技术要求，并未规定所有的技术要求和适用标准，供方提供一套满足本技术协议书和所列标准要求的高质量产品及相应服务，并满足国家有关安全，环保等强制性标准的要求。
1.3 供方执行标准与本技术协议书所列的标准有矛盾时，按较高标准执行。
2 工程概况
锅炉采用钢球磨中间储仓制粉系统，热风送粉，每炉配二台电机振动给煤机。由于长时间运行磨损严重，计划进行更换。
3 原设备规范
3. 1 变频调速电机振动给煤机型号： ZGM60F ；
3.2 变频调速电机振动给煤机额定出力：20～57t/h；
3.3 入料粒度： ≤250mm；
3.4 变频调速电机振动给煤机槽体宽度：700mm ；
3.5 变频调速电机振动给煤机安装角度： -10o；
3.6 上法兰接口内径尺寸：700×700；
3.7 变频调速电机振动给煤机振幅(双)：3.5mm；
3.8 变频调速电机振动给煤机振动频率：25HZ；
3.9 电动机：型号：YZO， 防护等级IP54,绝缘等级F级，功率1.5KW×2，转速1450 r/min，电压380V；额定电流 ，激振力2×3.2（KN）。
3.10 变频调速电机振动给煤机控制方式：就地、程序控制（进DCS控制）；
3.11 变频器型号：西门子原装进口，必须与振动电机匹配，电压：380V
3.12 整机重量：1520kg。
4 设备运行环境条件
4.1 运行条件
4.1.1 １号变频调速电机振动给煤机布置在煤仓间9m运转层，原煤斗中心至磨煤机进口料斗中心距离4.2米。

4.2 燃煤特性
煤种： 混合烟煤
原煤粒度： ≤250 mm
堆积密度： 0.85～1.0 t/m3
动安息角： 30o
5 技术要求
5.1 电机振动给煤机的制造、包装、运输、储存、验收应符合有关的国家标准的各项规定并在投标时提供相应标准和供货清单。并于原给煤机的安装尺寸相符。
5.2 供方提供的设备应功能完整，技术先进，并能满足人身安全和劳动保护条件。
5.3所有供货设备均应正确设计和制造，并能符合在所有正常工况下均能安全持续运行，而不应有过度的应力、磨损、腐蚀、老化等其他问题。全部过流部件使用16Mn钢板制造，其中斗体底板要求加厚使总厚度不小于10mm，并随机提供材质报告。
5.4 设备零部件应采用先进、可靠的加工制造技术，应有准确的几何尺寸及安装尺寸来满足需方现场的安装需求。需方不接受带有试制性质的部件。
5.5 整个设备应参照原设备规范进行制作，并和变频电机能良好配套.
5.6 易于磨损、腐蚀、老化或需要调整检查和更换的部件磨损件应提供备件图纸和详单尺寸,设计制造中要考虑到并能比较方便地拆卸、更换、和修理易损件。
5.7 出厂前的空载试验应运行平稳、无卡碰、撞击等声音，紧固件无松动现象。
5.8 噪声：空载≤80dB（A声级，离设备1m处测量）。
5.9 油漆：油漆的涂装符合JB2299规定。
6 供货范围
供方供应二台振动给煤机。主要包括如下部分： 给煤机本体组装2套（包括相关附件及各种技术资料）；但不包含振动电机、电气控制箱、变频器。
给煤机材质要求如下详单:
序号
品质
位置
材质
1
给煤机.底板
原煤过流部分
16Mn*10mm
2
给煤机侧板和后侧板和盖板
原煤过流部分.
16Mn*8
3
槽体
组合件 符合部颁标准
Q235A
4
橡胶弹簧

特制橡胶
5
高低支腿
组合件
Q235A

7 技术文件
7.1 供方提供的技术资料中应包括设备和部件的检验、试验、安装、运行和维护等方面的技术数据、说明书、材质检测报告、及有关易损件图纸尺寸以。并提供有关的规程、规范、标准及其它技术资料。
7.2 给煤机设备总装配图及接口资料。
7.3 详细供货清单，合格证。
7.4 供方于设备出厂前应提供给需方的技术文件和图纸及设备清单，不能取代设备发运前装箱时应同时装入的技术文件和图纸包括易损件清单和尺寸(装箱资料，5套)
7.5供货的给煤机必须可以满足设计的出力长期连续运行，并可以满足我们安装要求。

8. 技术服务
8.1及时提供设计资料，必须和我们使用的原厂尺寸相符，必要时到现场进行测绘，确保供货的给煤机能正常使用。
8.2在设备到货、安装、调试阶段，及时派驻现场代表，负责货物的清点，安装和运行调试，并免费对需方现场运行、维护人员进行相关技术培训。
9 其它
9.1 本协议一式二份，供需双方各一份，经双方签字后与订货合同具有同等法律效力。供方如对强制性条款有违反需方有权作出处置。
9.2 未尽事宜，双方友好协商解决。

需方： 供方：

签约代表： 签约代表

. 年 月 日 年 月 日
