数字基带系统.doc

成绩

西 安 邮 电 大 学

《通信原理》软件仿真实验报告

实验名称：
数字基带系统
院 系：
通信与信息工程学院
专业班级：
通工***
学生姓名：
**
学 号：

03111***

指导教师：
***
报告日期：
2013年10月25日

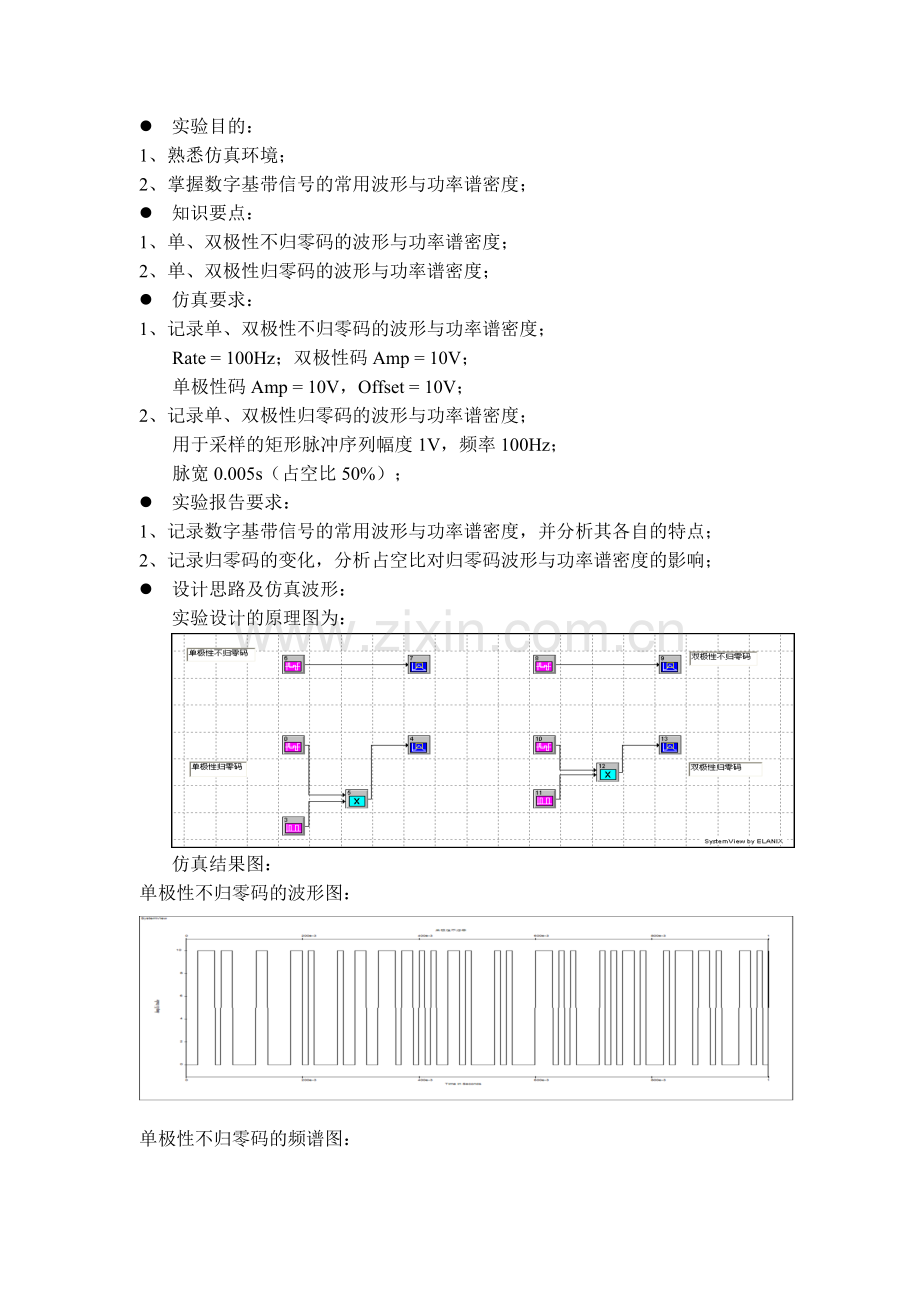

l 实验目的：
1、熟悉仿真环境；
2、掌握数字基带信号的常用波形与功率谱密度；
l 知识要点：
1、单、双极性不归零码的波形与功率谱密度；
2、单、双极性归零码的波形与功率谱密度；
l 仿真要求：
1、记录单、双极性不归零码的波形与功率谱密度；
Rate = 100Hz；双极性码Amp = 10V；
单极性码Amp = 10V，Offset = 10V；
2、记录单、双极性归零码的波形与功率谱密度；
用于采样的矩形脉冲序列幅度1V，频率100Hz；
脉宽0.005s（占空比50%）；
l 实验报告要求：
1、记录数字基带信号的常用波形与功率谱密度，并分析其各自的特点；
2、记录归零码的变化，分析占空比对归零码波形与功率谱密度的影响；
l 设计思路及仿真波形：
实验设计的原理图为：

仿真结果图：
单极性不归零码的波形图：

单极性不归零码的频谱图：

双极性不归零码的频谱图：

单极性归零码的波形图：

单极性归零码的频谱图：

双极性归零码波形图：

双极性归零码频谱图：

占空比为0.2时单极性归零码波形图：

占空比为0.2时单极性归零码频谱图：

占空比为0.2时双极性归零码波形图：

占空比为0.2时双极性归零码频谱图：

分析：时间占空比越小，占用频带越宽。

实验心得：
通过本次实验基本熟悉了仿真环境，更加确切地了解到基带信号的常用波形与功率谱密度。是我对信号传输有了更深刻地了解。

实验成绩评定一览表
系统设计与模块布局
系统设计合理，模块布局合理，线迹美观清楚

系统设计合理，模块布局较合理，线迹清楚

系统设计、模块布局较合理，线迹较清楚

系统设计基本合理，模块布局较合理，线迹较清楚

系统设计不够合理，模块布局较合理，线迹较清楚

参数设置与仿真波形
参数设置合理，仿真波形丰富、准确

参数设置合理，仿真波形较丰富、较准确

参数设置较合理，仿真波形较丰富

参数设置较合理，仿真波形无缺失、无重大错误

参数设置较合理，仿真波形有缺失

参数设置不够合理，仿真波形有缺失或重大错误

实验分析
实验分析全面、准确、表达流畅

实验分析较全面、基本无误、表述清楚

实验分析基本正确、个别地方表述不清

实验分析无原则性错误、表述不清楚

实验分析有缺失或存在严重错误

实验成绩
