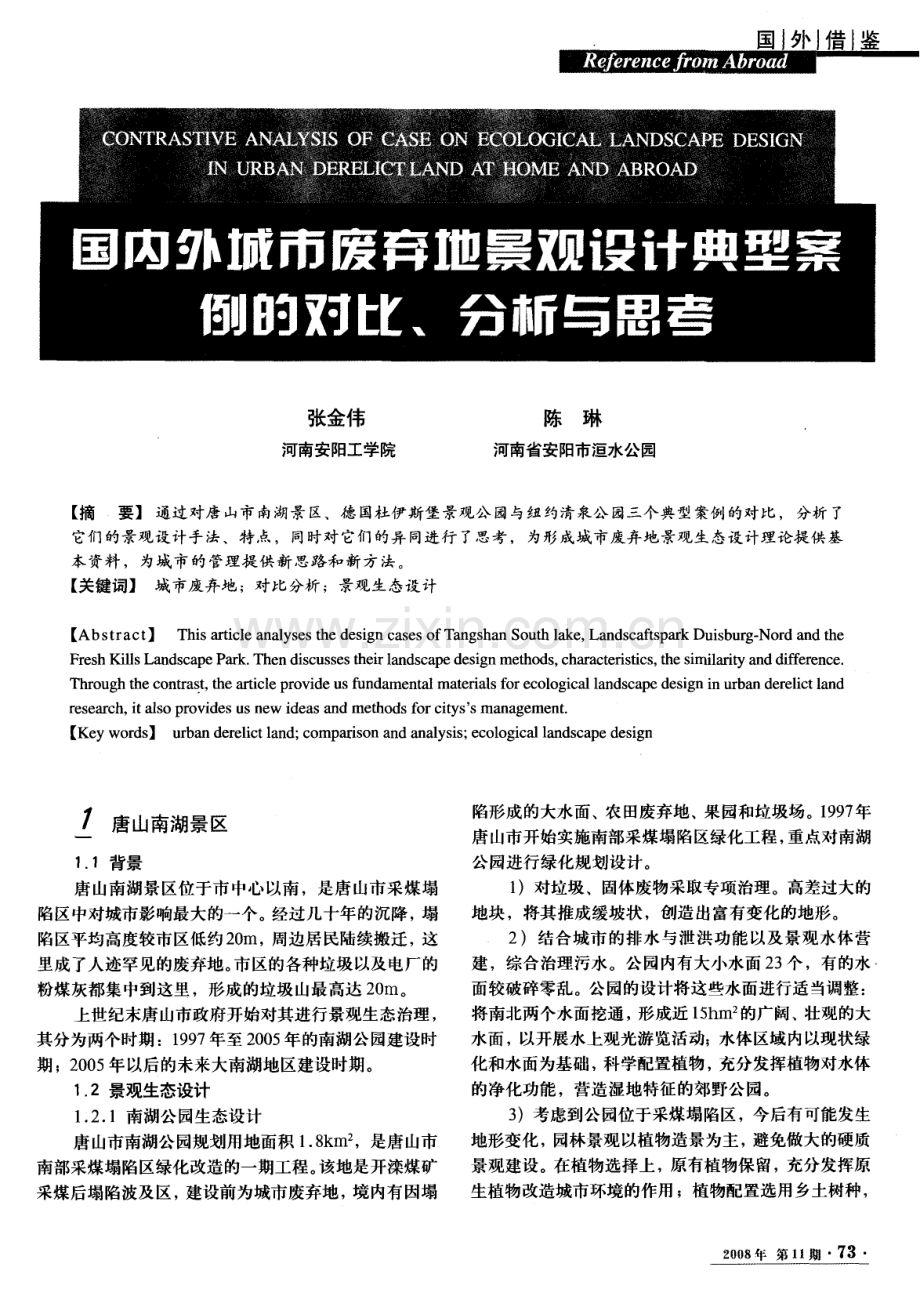

国内外城市废弃地景观设计典型案例的对比、分析与思考.pdf

张金伟 河南安阳工学院 陈琳 河南省安阳市洹水公园【摘 要】通过对唐 山市南湖景 区、德 国杜伊斯堡景观公园与纽约清泉公园三个典型案例的对比，分析 了 它们的景观设计手法、特点，同时对它们的异同进行 了思考，为形成城市废弃地景观生态设计理论提供基 本资料，为城市的管理提供新思路和新方法。【关键词】城市废弃地；对比分析；景观生态设计 Ab s t r a c t T h i s a r t i c l e a n a l y s e s t h e d e s i g n c a s e s o f T a n g s h a n S o u t h l a k e，L a n d s c a f t s p a r k D u i s b u r g N o r d a n d the F r e s h Ki l l s Lan d s c a p e Pa r k Th e n d i s c u s s e s t h e i r l an d s c a p e d e s i g n me t h o ds，c hara c t e r i s ti c s，the s i mi l a r i t y an d d i ffe r e n c e Th r o u g h t h e c o n t r a s t，the a r t i c l e p r o v i d e US f u n d a me n t a l ma t e rials f o r e c o l o g i c al l a n d s c a p e d e s i g n i n u r b an d e r e l i c t l an d r e s e arc h，i t a l s o p r o v i d e s U S n e w i d e a s an d me t h o d s f o r c i tys S man a g e me n t K e y w o r d s u r b an d e r e l i c t l a n d；c o mp a ri s o n a n d ana l y s i s；e c o l o g i c al l and s c a p e d e s i g n ，唐山南湖景区 1 1背景 唐山南湖景区位于市中心以南，是唐 山市采煤塌 陷区中对城市影响最大的一个。经过几十年的沉降，塌 陷区平均高度较市区低约 2 0 m，周边居民陆续搬迁，这 里成了人迹罕见的废弃地。市区的各种垃圾以及电厂的 粉煤灰都集中到这里，形成的垃圾山最高达 2 0 m。上世纪末唐山市政府开始对其进行景观生态治理，其分为两个时期：1 9 9 7 年至 2 0 0 5 年 的南湖公 园建设时 期；2 0 0 5 年以后的未来大南湖地区建设时期。1 2景观生态设计 1 2 1南湖公 园生态设计 唐山市南湖公园规划用地面积 1 8 k m2，是唐山市 南部采煤塌陷区绿化改造的一期工程。该地是开滦煤矿 采煤后塌陷波及区，建设前为城市废弃地，境 内有因塌 陷形成的大水面、农田废弃地、果园和垃圾场。1 9 9 7 年 唐山市开始实施南部采煤塌陷区绿化工程，重点对南湖 公园进行绿化规划设计。1)对垃圾、固体废物采取专项治理。高差过大的 地块，将其推成缓坡状，创造出富有变化的地形。2)结合城市的排水与泄洪功能以及景观水体营 建，综合治理污水。公园内有大小水面 2 3个，有的水 面较破碎零乱。公园的设计将这些水面进行适当调整：将南北两个水面挖通，形成近 1 5 h m 的广阔、壮观的大 水面，以开展水上观光游览活动；水体区域内以现状绿 化和水面为基础，科学配置植物，充分发挥植物对水体 的净化功能，营造湿地特征的郊野公园。3)考虑到公园位于采煤塌 陷区，今后有可能发生 地形变化，园林景观以植物造景为主，避免做大的硬质 景观建设。在植物选择上，原有植物保留，充分发挥原 生植物改造城市环境的作用；植物配置选用乡土树种，2 0 0 8 年 第 1 1 期 7 3 突出本地特色。4)在基础设施建设中尽量少用重型机械、钢铁、水 泥和沥青，尽量减少土方量，不仅节省了费用，而且最 有效地改善了生态环境。5)建立与城市道路有机衔接的路网体 系，使城园 相互渗透。经过近 l 0 年的治理，“南湖公园”初具生态景观规 模。该项 目于2 0 0 2 年荣获“中国人居环境范例奖”；2 0 0 4 年荣获“迪拜国际改善居住环境最佳范例奖”；2 0 0 5 年 建设部公布包括南湖公园在 内的整个南湖地区为首批“国家城市湿地公园”。1 2 2南湖地区生态设计 2 0 0 1 年以来，唐山市针对南湖地区进行的采煤塌 陷稳定性评价，城市设计策略研究确立了“完善城市功 能、延续城市文脉、坚持生态重建、塑造公共空间、突 出专项治理、维护公共利益、循序渐进”的规划发展原 则。2 0 0 4年，又以前期研究为基础，举办了规划范围 2 8 k m2的“唐山市南湖地区城市设计国际咨询竞赛”。主持过德国鲁尔工业区改造设计的德国拉茨景观 建筑事务所与北京林业大学刘晓明教授合作完成的南湖 地区城市设计方案最终中标。方案提出了建立在对南部 采煤塌陷区进行综合生态治理的全方位的规划发展策 略。具体设计过程如下。1)根据地质勘测确定规划期 内塌陷波区域和影响 范围，估测积水的范围和进行建设的适宜度分析。2)地形的改造和土壤的改良。结合地质勘测和场 图1南湖的生态型“凿水造山”工程 7 4 2 0 0 8 年 第1 1 黼 地 内遗 留物质的生态学特性进行“凿水造山”的工程(图 1)。3)水系统整治。第一阶段，地段内污染的青龙河 改道与新形成的水面景观相分离，河水和湖水的污水处 理过程可以互不干扰独立进行。第二阶段，随着河道的 迁移，对现状湖面进行清污，抽干湖水，清除垃圾，形 成一片大的水面。大片沉降区的地表土壤及植物层将被 清除。掘出的肥沃土壤转移到粉煤灰场和垃圾山，使在 原有不毛之地上生长植物成为可能。4)景观生态系统 由田园小 网格、边缘公园、绿地草场、芦苇地等组成的生态网络。田园小网格：将原有 田园的几何网格结构保留，在与景观公园整体 协调 的前提下，从生态和美学角度考虑，为田园网格 提供不 同的转型方式，如种植花木和果树；边缘公园：界于居住区与大景观公园之 间，是 由田园及废弃工厂 改建的系列园林 空间，沿环公园路布置，是城市与绿 地的相互渗透节点；绿地草场：由粉煤灰场改造的大 面积草场是一个典型的交往公园，草场上是从沉陷区 中转移过来的润湿的表层土壤，在上面播种草种，边 缘地区为原野树林；芦苇地：芦苇地界定了从开敞的 水面到陆地 的边界，其具有美学效果的秋景颇具吸引 力，同时具有生态效应，调节水位并成为水生鸟类、昆 虫和两栖动物的聚居地；运动休闲水面：通过有 目的 的措施，使采煤塌陷区形成湖面，新形成的视野宽阔 的湖面具有显著的景观特性，为进行各种水上运动提 供 了可能。5)动态的景观公园交通系统：规划地区的景观建 设是个动态的发展过程，主要游览路线将随着地质的变 化、建设时序的推进而不断成长完善，体现一种类似生 态演替、生命成长的过程。南湖地区的规划(图2)拟定了一幅世纪起跑线上 的美丽的、富有战略意义的生态蓝图。德国杜伊斯堡景观公园 2 1背景 杜伊斯堡公园位于德国最重要的工业基地鲁尔区 杜伊斯堡市的北部，是国际建筑展埃姆舍公园(I BA E m s c h e r p a r k)的一部分，昔日曾经是奥格斯特 泰 森(A u g u s t Th y s s e n)钢铁厂。1 9 8 5 年钢铁厂关闭，很快陷入荒废破败之中。1 9 8 9年，政府决定将工厂改 造为公园，德国景观师彼得 拉茨在该项 目的国际竞赛 中赢得了一等奖，并担任设计任务。该钢铁厂具有百年的历史，曾经显赫一时，但是它 图 2南湖湿地公园鸟瞰 无法抗拒产业的衰落，于 l 9 8 5年关 闭。其众 多的老工 业厂房和构筑物很快淹没于野草之 中，以前的厂址成了 一个废弃地块。景观设计师彼得 拉茨用生态的手段对 该地段进行了处理，使它成为城市废弃地改造为城市公 园的一个经典范例。2 2 景观生态设计 1)在废弃地生态恢复的设计中保 留了大部分 的 工厂构筑物，对一部分 构筑物赋予 了新 的使用功能。如大蓄气池储满 了水，潜水俱 乐部可以在此训练；以 前 的铸造车间改成了电影剧场；生锈的铁架和废弃墙 体爬满 了攀援植物；废弃的高架铁路改造成为公园中 的游步道(图 3)。这里的生态恢复设计并不是推倒一 切重新建设，而是在原有的景观基础上寻求对旧有景 观的重新解释。人们在此沉思，巨大的工业设备令人 联想到 自然、宇宙或者人类 自身。同时在 自然和气候 的作用下，游人可 以静静得感受到历史的变迁和时光 的流逝(图 4)。2)在废弃地生态恢复的设计中并没有改变废弃地 上的原始植被，即使是荒草也任其 自由生长；矿渣被用 作林荫广场的铺设材料；园内某些污染非常严重 的地 方，表层土被换走，一些污染稍轻的地方，将土壤移到 储料仓 中建造那些演示花园(图5)。接排场地上的工业 废料被循环使用：红砖磨碎后用作红色混凝土的部分材 料；厂区堆积的焦炭、矿渣用作一些植物生长的介质或 地面表层的材料；用铁路护轨整修成新的道路；用 4 9 块废置的铁板铺设了金属广场。再生材料造景不仅节约 资金，而且对场所精神的渲染也起 到强化作用。3)公园中的水被循环利用。首先是污水被处理，让 污水从地下管道流过，防止地下水被污染。其次是雨水 被收集，引至工厂中原有的冷却槽和沉淀池，经澄清过 滤后流入埃姆舍河。老的河床也由原来的硬质驳岸改为“可渗透性”的人工生态驳岸，把滨水区植被与堤内植 被连成一体构成一个完整的河流生态系统(图6)，促进 圄3高架铁路改造成了望台和游步道 图 5科仓地面 的小花园 图 6硬 质驳岸改造为人工生态驳岸 了埃姆舍河的水文、生物生态过程。但设计中河流驳岸 保持了河渠的形式，而没有将其改造成 自然式的河道驳 岸，这主要出于保持工业时代景观的考虑。原工厂的旧 排水渠改造成水景公园，利用风力设施(图7)带动净 水系统，将收集的雨水输送到各个花园，用来灌溉。这 些充分体现了利用自然再生资源造景的生态原则。图7用于发电的风车亮化景观 拉茨最大限度地保留了工厂的历史信息，利用原有 的“废料”塑造公园的景观，从而最大限度地减少了对 新材料的需求，减少了对生产材料所需的能源的索取。杜伊斯堡景观公园的改造为德国的城市生态建设 赢得了良好的国际声望，启发人们对城市废弃地改造 的 2 0 0 8 年 l j j 鲷-7 5 思考。纽约清泉公园 3 1背景 纽约市斯塔腾岛的清泉垃圾填埋场(F r e s h Ki l l s L a n d f i l 1)是纽约最大的垃圾填埋场，长期垃圾污染导 致其 自然系统严重退化。垃圾场总面积约 8 9 l h m，是 纽约中央公园的3 倍，其中约4 5 由垃圾 山组成，另外 5 5 由溪流、湿地和坑地构成(图 8)。图8清泉公园乌瞰 改造 方案 经 由 国际景 观设 计 大 赛经 过两 轮 角 逐，由詹姆斯 康纳(J a me s C o r n e r)领 导的菲 尔德设计 团队(Fi e l d Op e r a t i o n s)提 出的“生命 景观”(L i f e s c a p e)方案脱颖而 出，成为最终获奖 方 案。3 2景观生态设计 1)对生命景观的阐释拓展了生态与生命的内涵。清泉公园总体规划的主题定位是“生命景观纽约城 市的新公共用地”；设计团队对“生命景观”的定义是“生命景观=活动项 目+栖息地+循环”，寓意清泉公园 不是静止的，而是一个有生命、有活力的景观。菲尔德 设计团队提 出的生命景观理念开创了生态风景园的新形 式以及废弃地再生的新范例。创造性地提供了一条建立 在自然进化和植物生命周期基础之上的长期策略，以期 修复严重退化的土地，通过恢复湿地、森林、引入新栖 息地、添置休闲娱乐项 目，为野生动植物，也为文化社 会生活提供了优质场所。2)将不同运动和文化活动等分别纳入公园的 5 个主要区域：综合区、北部公园、南部公园、东部公；7 6 2 0 0 8 q-第 i 园以及西部公园，每个区域均将有 自己鲜 明的特色 和独特的生态设计方法。综合 区：位于清泉公园中心 地带，分为清泉湾北岸的亲水平 台区和南岸的 中心 区，总面积为 4 0 5 h m。亲水平台区位于 3 条溪流的 交汇处，包括滨水散步平台、皮划艇和划船项 目、游 客集散 中心、停车场 以及可供 聚会野餐和 日光浴的 大草坪。中心区是清泉湾南岸的一片平坦 区域，提供 会议场所、艺术工作室、滨水散步道、饭店、宴会厅 和露天市场等设施，展示清 泉垃圾填埋场 的器械设 备是其最大特色，比如把旧驳船改装成漂流在水面 上 的移动花 园，这里还提供来往曼哈顿的轮渡服务。东部公园：占地 1 9 5 2 h m，除了分布着公园基础设 施 和几片湿地之外，该园的最大特点是包含一条东 起里士满大道、向西连接西海岸高速的景观车道。北 部公 园：面积约 9 4 4 h m。，与特拉维斯大道毗邻，其 特点是简单、淳朴的 自然风貌。环绕北部垃圾 山，各 种用途的道路交错延伸，组 成道路网，其 中有不少小 路野径通向溪流岸边。北部公 园安 排了观 光、野餐、垂钓和休憩的场所，在这里 可以眺望威廉戴维斯野 生动植物 保护区。南 部公园：面积 约 1 7 2 hm。，该 园 的特 点是 拥有 巨大 的体 育休 闲空 间，包括 足球 场、山地 白行车道、赛马场、野餐 区等，游人也可 以攀登到南部垃圾 山顶欣赏风景。西部公 园：占地 2 2 0 7 hm。，设有 自然保护地，巨大 的垃圾 山构成 了该 园最大 的特 征，垃圾 山顶上将建造一座 巨大的 大地艺 术纪 念碑，尺寸、长度均 与原 来的世 贸中心 双 子塔楼一样。3)景观的演变是一个随着时间不断持续的过程，生命和生态的展示也是一个随着工程分期而不断变化 的动态过程。整个工程被精心安排成三个阶段：一期 工程，从 2 0 0 8年初开始，为期 l 0年，公园的积极作 用将从这里开始得到展现，并推动后面的两个发展阶 段，该阶段将初 步确建立公 园的交通系统 与项 M设 施，开放南部、北部公园以及集中区的部分区域，完 成 新公共用地 的定位以及东、西垃圾 山的关闭与覆 膜，展示明显的生态环境改善过程。二期工程，由于 公 园大部分基础构造已经组织到位，该阶段的重点放 在增加项 目设置、促进生态恢复上。三期工程，扩大 对外开放面积，增加栖息地面积，合理开发利用垃圾 填埋场的原有基础构造。4)处理垃圾的技术与手段。为防止渗滤液污染地 下水以及填埋气体逸出，为每个垃圾山裹上一层高分子 聚合物的保护膜，在膜上覆盖泥土层，从而在垃圾与地 面、大气之 间形成一个隔离层。5)土壤改良。通过等高条植法(图 9)，一种经济 实用的农业方法来改善土壤状况、增加土壤厚度，创建 更有利于植物生长的环境。针对填埋体沉降，除了强夯 以减小工后沉降、采用工程手段固土护坡外，建立分析 预测填埋体沉降的体系以指导项 目的建设。图9改善垃圾堆表土的等高条植法 6)道路系统。交错的陆路与水路，为公园构建出 一个多层次的道路网络框架。这些道路相互联 系，将为 当公园的使用者提供多样的旅途并让他们体验无穷的新 鲜感。菲尔德设计团队的规划不同于以往 的固定化设计，它提供了一个建立在 自然进化和植物生命周期基础之上 的、长期的策略，以期修复这片严重退化的土地。“生 命景观”方案在尊重场地现状的基础上，既使环境得到 了逐步改善，又为场地的长期发展赢得了资金。清泉公 园“生命景观”方案没有被考虑建设成一种 固定的形 式，而是保留了某种特定的流动性，选择 以时间和 自然 变化这两种存在于景观和景观变迁内部的现象为基础，利用植被对环境持续变化的适应和回应能力，构建场地 生态恢复和景观更新的框架。卑启示与反思 通过对 以上 3个典型城市废弃地设计范例 的分析 发现，他们的设计理念基本相同。都是通过保留、利 用原有的生态基础和景观要素，采用了不同于传统公 园设计手法和传统生态恢复的手段，综合两大学科甚 至更多学科的特点，采用景观生态设计的手法对城市 内生态退化的废弃地进行改造。同时又有各 自的特点 和风格，三者都是在尊重生态系统循环过程、强调场 地的 自我改善和恢复、对迹地和废料采取 了保 留和再 利用 基 础上 的创 新。三者 又各具不 同的特点。唐 山南湖景区的设计 理 念有个转化的过程，在南湖公园设计阶段，设计者 期望采用传统造 园艺术结合 塌陷地的生态改造 营建 风 景式 园林，设 计尝试掩饰原有破碎的景观，对 旧有 的景 观结构 和要 素采取美化 的手法，从 而割断与昔 日工 业历史 的连 续；对给 自然造成严重破坏 的人类 工业活 动采取批判 的态度，希望通过景观 改造修 复 这种破损的 自然生态。到 了南湖地区城市设计阶段，由于彼得拉茨的介入，南湖 的设计理念发生了转变，设计者在 调查 了整个地 区未来土地塌 陷演变和生态 演变的基础上，不再掩饰历 史和生态演变过程，而是 最大限 度地保 留了场地 的历 史和 自然信息，对旧有 的景观 结构和要素进 行重 新 阐释，同时设计注重游 客的主动参与性、娱乐性、舒适性，为静态景观注入 动 态 元 素。德 国杜伊斯堡景观公园也保 留了大量的工业构筑 物和设备，但在保 留的基础上加入 了大地艺术的造景元 素；彼得拉茨的生态设计理念在改造过程 中体现得淋漓 尽致，工厂的工业空间结构、工业设施、自然植被、地 形、废弃材料全部保留后再加以利用，更甚者利用自然 中的再生能源风力发电来维持和强化原有历史信 息，体现了一种纯粹的生态主义理念。这种思想在纽约清泉公园设计中的表现有过之而 无不及。詹姆斯康纳领导 的菲尔德设计团队不仅延续了 现代生态造园理念，而且拓展了生态和生命的内涵，将 场地景观在历史基础上的自然生长也看成是历史生命的 延续。其提 出的“生命景观=栖息地+活动项 目+循 环”设计模式开创了景观生态设计的新时代。这 3 个成功的废弃地改造范例，同中存异，为景观 设计师针对场地特征改造城市废弃地提供了良好的参照 和借鉴。为探索贯穿于这些景观改造实例中的生态思 想，从更高的层次来系统 阐述城市废弃地景观生态设计 提供了有益资料。作 者 简介 张金 伟男，建 筑 学硕士，工程 师，现在 安阳工 学院从 事 园林 景观 的 教 学和设 计 工作。陈 琳女，河南 省安 阳市洹 水公 园景观学技 师，主要 从事 园林景观管理工作。2 O 0 8 年 第 1 1 期 7 7
