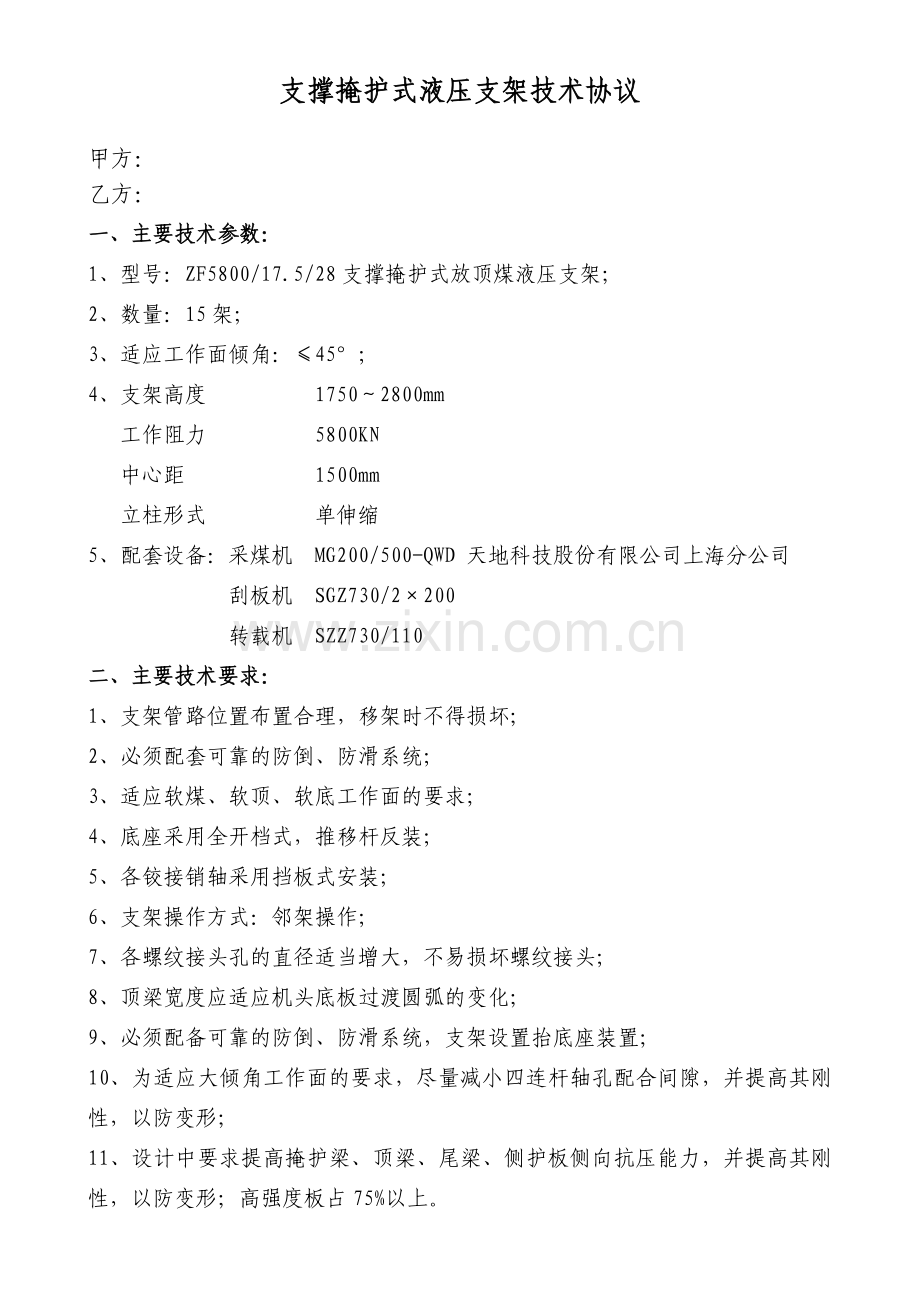

支撑掩护式液压支架技术协议

甲方：
乙方：
一、主要技术参数：
1、型号：ZF5800/17.5/28支撑掩护式放顶煤液压支架；
2、数量：15架；
3、适应工作面倾角：≤45°；
4、支架高度 1750～2800mm
工作阻力 5800KN
中心距 1500mm
立柱形式 单伸缩
5、配套设备：采煤机 MG200/500-QWD 天地科技股份有限公司上海分公司
刮板机 SGZ730/2×200
转载机 SZZ730/110
二、主要技术要求：
1、支架管路位置布置合理，移架时不得损坏；
2、必须配套可靠的防倒、防滑系统；
3、适应软煤、软顶、软底工作面的要求；
4、底座采用全开档式，推移杆反装；
5、各铰接销轴采用挡板式安装；
6、支架操作方式：邻架操作；
7、各螺纹接头孔的直径适当增大，不易损坏螺纹接头；
8、顶梁宽度应适应机头底板过渡圆弧的变化；
9、必须配备可靠的防倒、防滑系统，支架设置抬底座装置；
10、为适应大倾角工作面的要求，尽量减小四连杆轴孔配合间隙，并提高其刚性，以防变形；
11、设计中要求提高掩护梁、顶梁、尾梁、侧护板侧向抗压能力，并提高其刚性，以防变形；高强度板占75%以上。

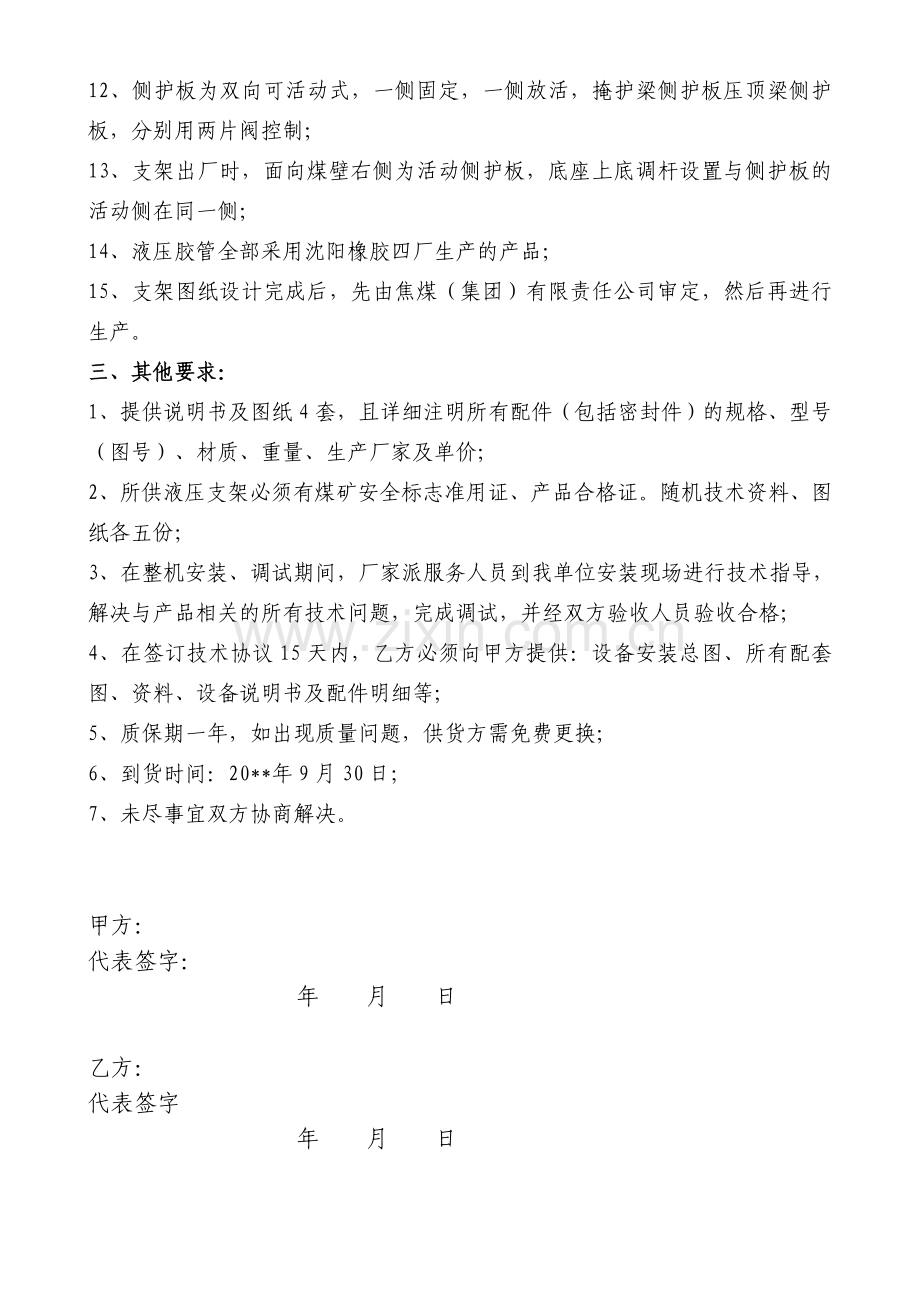

12、侧护板为双向可活动式，一侧固定，一侧放活，掩护梁侧护板压顶梁侧护板，分别用两片阀控制；
13、支架出厂时，面向煤壁右侧为活动侧护板，底座上底调杆设置与侧护板的活动侧在同一侧；
14、液压胶管全部采用沈阳橡胶四厂生产的产品；
15、支架图纸设计完成后，先由焦煤（集团）有限责任公司审定，然后再进行生产。
三、其他要求：
1、提供说明书及图纸4套，且详细注明所有配件（包括密封件）的规格、型号（图号）、材质、重量、生产厂家及单价；
2、所供液压支架必须有煤矿安全标志准用证、产品合格证。随机技术资料、图纸各五份；
3、在整机安装、调试期间，厂家派服务人员到我单位安装现场进行技术指导，解决与产品相关的所有技术问题，完成调试，并经双方验收人员验收合格；
4、在签订技术协议15天内，乙方必须向甲方提供：设备安装总图、所有配套图、资料、设备说明书及配件明细等；
5、质保期一年，如出现质量问题，供货方需免费更换；
6、到货时间：20**年9月30日；
7、未尽事宜双方协商解决。

甲方：
代表签字：
　　　　　　　　　年　　月　　日

乙方：
代表签字
　　　　　　　　　年　　月　　日
