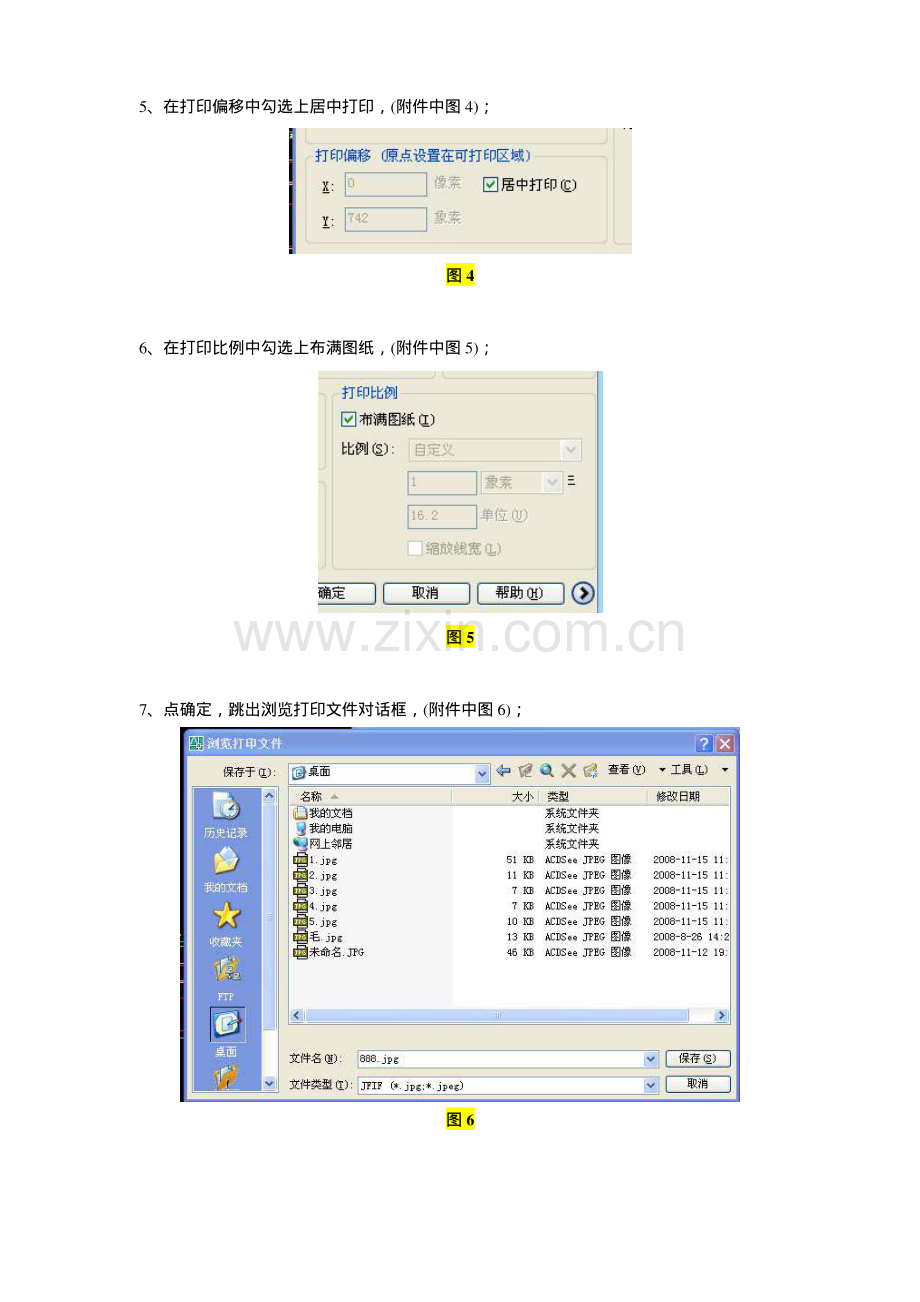

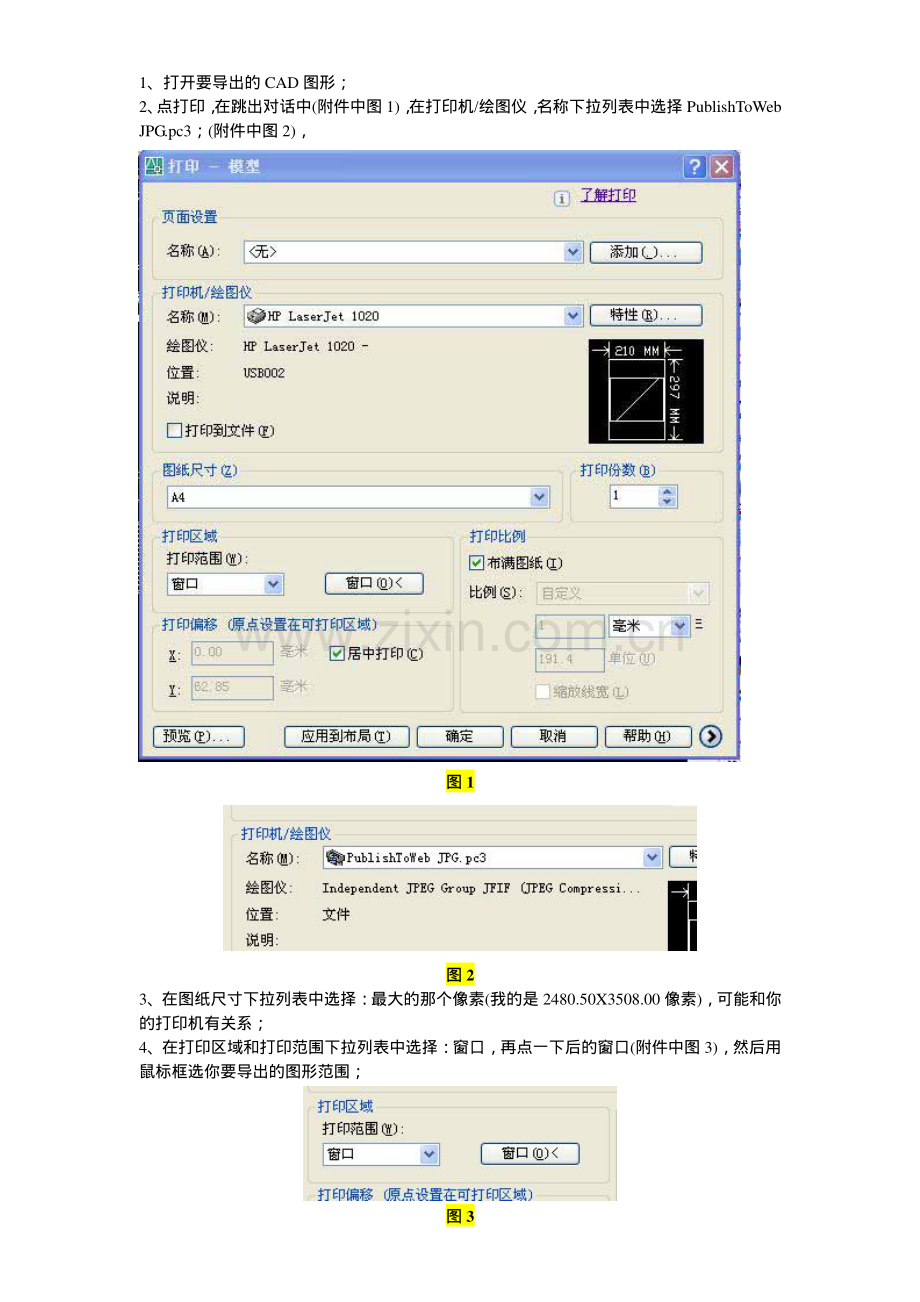

1、打开要导出的 CAD 图形；2、点打印，在跳出对话中(附件中图 1)，在打印机/绘图仪，名称下拉列表中选择 PublishToWeb JPG.pc3；(附件中图 2)，图图 1 图图 2 3、在图纸尺寸下拉列表中选择：最大的那个像素(我的是 2480.50X3508.00 像素)，可能和你的打印机有关系；4、在打印区域和打印范围下拉列表中选择：窗口，再点一下后的窗口(附件中图 3)，然后用鼠标框选你要导出的图形范围；图图 3 5、在打印偏移中勾选上居中打印，(附件中图 4)；图图 4 6、在打印比例中勾选上布满图纸，(附件中图 5)；图图 5 7、点确定，跳出浏览打印文件对话框，(附件中图 6)；图图 6 8、保存于你要的文件路径(只要你能找的到就行)，9、打开你刚才保存的文件，看是不是你所要的 JPG 文件？10、如果还是够清晰，可以在第 1 步后先把你要导出的的图形分成相等的若干块(记着一定要相等，不然比例就不一样了)，(附件中图 7)；图图 7 11、然后重复 2-9 步骤，分块保存；12、打开 Photoshop，把分别保存的各块导出图拼合在一起就可以了。
