《6.2怎样测量和表示力》同步练习3.doc

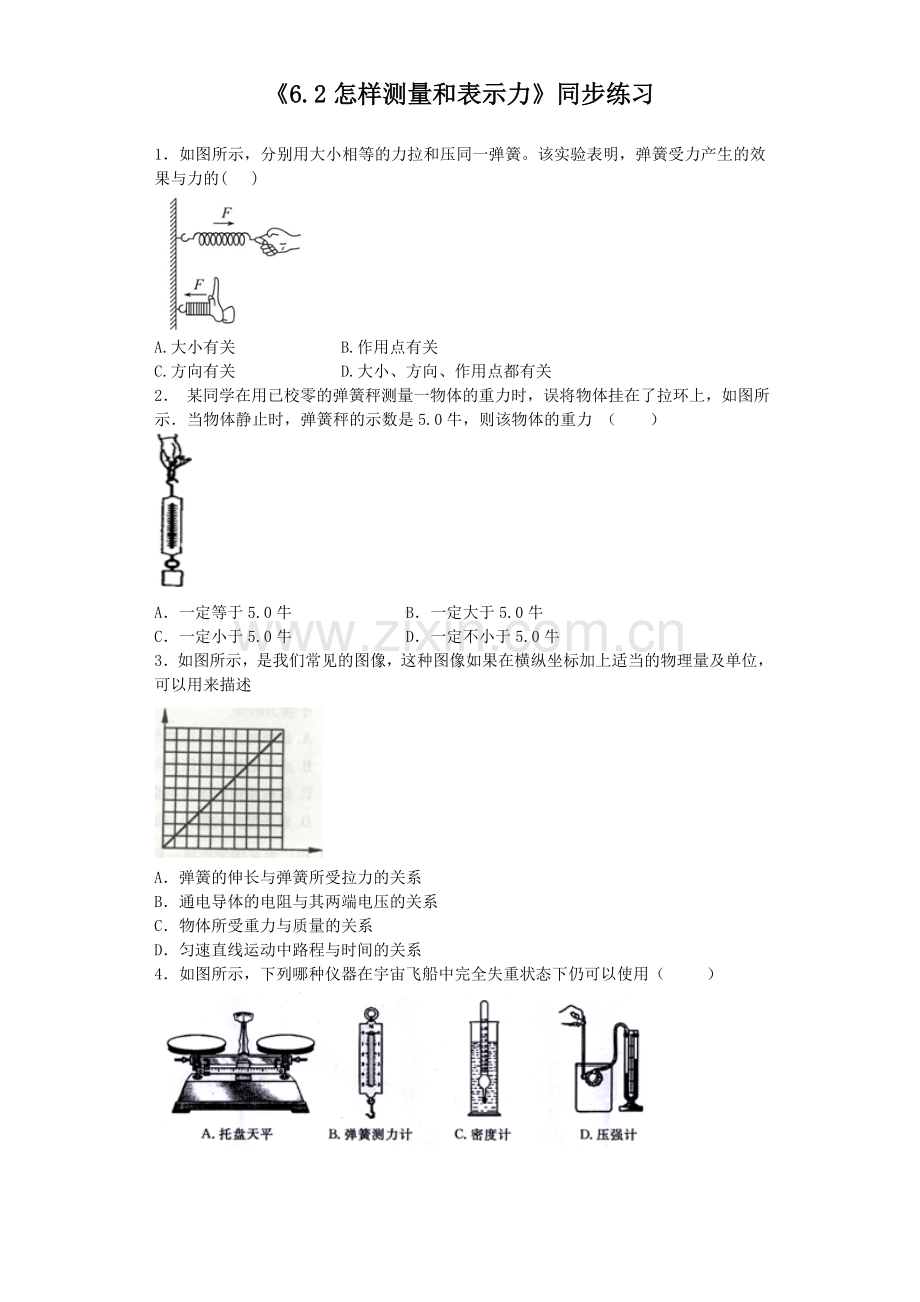

6.2怎样测量和表示力同步练习1如图所示，分别用大小相等的力拉和压同一弹簧。该实验表明，弹簧受力产生的效果与力的( )A.大小有关 B.作用点有关C.方向有关 D.大小、方向、作用点都有关2 某同学在用已校零的弹簧秤测量一物体的重力时，误将物体挂在了拉环上，如图所示当物体静止时，弹簧秤的示数是5.0牛，则该物体的重力 （）A一定等于5.0牛 B一定大于5.0牛C一定小于5.0牛 D一定不小于5.0牛3如图所示，是我们常见的图像，这种图像如果在横纵坐标加上适当的物理量及单位，可以用来描述A弹簧的伸长与弹簧所受拉力的关系B通电导体的电阻与其两端电压的关系C物体所受重力与质量的关系D匀速直线运动中路程与时间的关系4如图所示，下列哪种仪器在宇宙飞船中完全失重状态下仍可以使用（ ）5如图所示，弹簧测力计的示数是_N。6图所示的弹簧测力计的示数为 N。7“圆梦”实践活动小组正在自制测量仪器，下列是他们制成的未标注刻度的半成品，请你任选一项，借助必要的器材为其粗略标注刻度。A.用小瓶、细管和煤油制成的液体温度计（要求:量程0一100，分度值2）。B.用弹簧或橡皮筋制作的简易测力计（要求:量程5N，分度值0.5N）。C.用纸条制作的卷尺（要求:量程2m，分度值1cm）。（l）你的选项是 （A或B或C）；（2）你标注刻度的过程是: 。8学习了弹力知识后，小萱发现：给弹簧施加拉力，当拉力越大时，弹簧的伸长量就越大。于是小萱提出猜想：弹簧的伸长量跟所受拉力成正比。实验桌上已经备有如下器材：一个满足实验要求的弹簧、一个铁架台、一个刻度尺、六个质量均为50g的钩码。请你利用上述实验器材，设计一个实验探究：“弹簧的伸长量（L）跟所受拉力（F）是否成正比”。要求：（1）请写出实验步骤（可画示意图辅助说明）；（2）画出实验数据记录表。9（6分）按题目要求作图。（1）如图甲，画出被投出去的篮球的受力示意图（不计空气阻力和浮力）。（2）如图乙，杠杆OA在图示位置静止，画出阻力臂l2及最小动力F1。（3）如图丙，标出磁感线方向和条形磁体的N极。10（1）如图甲是静止在水平地面上的篮球，请作出这个篮球受力的示意图。 （2）请在图乙中作出光线从空气进入水中的大致光线。 （3）请在图丙中标出通电螺线管磁感线方向，在括号中标出电源的正负极。 （4）请用笔画线代替导线在图丁中连接家庭电路，要求开关控制螺口灯泡，三孔插座直接接入电路。参考答案1C【解析】本题考查对控制变量法的理解。由题意,图中的两次实验中,力的大小和作用点均相同,只有力的方向不同,使力的作用效果不同;上面的弹簧被拉长,下面的弹簧被压缩,故该实验是探究弹簧受力产生的效果与力的方向的关系,故选C。2C【解析】当将弹簧测力计倒置过来后，把物体挂在拉环上，因为弹簧测力计本身有重力，挂钩显示的示数等于弹簧测力计自身的重力和物体的重力之和，所以此时物体的重力要小于测力计示数5.0N故选C3ACD【解析】试题分析：因为图像是一条过原点的直线，由此可知，纵坐标上的物理量与横坐标上的物理量成正比。弹簧的伸长与弹簧所受拉力的成正比；通电导体的电阻是物体本身的一种特性，与其两端的电压无关；物体所受重力与质量成正比；匀速直线运动中路程与时间也成正比。故选ACD考点：弹簧测力计的原理；电阻是物体本身的一种特性；重力与质量的关系；匀速直线运动中路程与时间的关系。4B【解析】试题分析：A.天平的工作原理是杠杆的平衡条件，天平平衡需要物体的重力，所以天平不能在失重状态下有效使用；B.弹簧测力计的原理是：在一定范围内，弹簧受到的拉力越大，弹簧的伸长越长在失重状态下，拉力仍然是存在的，所以弹簧测力计仍能在失重状态下有效使用； C.密度计的工具原理是物体的漂浮条件，根据当密度计漂浮时所受到的重力与浮力平衡而测密度的，完全失重，没有重力和浮力，不能用密度计测液体的密度，所以密度计不能有效使用； D.在失重状态下，液体不会产生压强，因此压强计不能有效使用故本题答案选B考点：杠杆平衡条件；弹簧测力计的工作原理及使用方法；物体的浮沉条件；重力.51 【解析】试题分析：使用弹簧测力计测量力的大小时，要先看清它的量程和分度值，再进行测量和读数。该弹簧测力计的量程和分度值分别是5N和0.2N，所以弹簧测力计的示数是1N。考点：弹簧测力计的使用63。【解析】试题分析：测力计的指针正好指在3N的位置处，故其读数为3N。考点：测力计的读数。7 A、把自制温度计的玻璃泡放人冰水混合物中，待液柱稳定后在液面处的位置标出0刻线和数字0；把自制温度计的玻璃泡放在一标准大气压下的沸水中，待液柱稳定后在液面处的位置标出100刻线和数字100；在0刻线和100刻线之间分成50等份，标出各刻线和对应的部分数字；在自制温度计的适当的位置标出单位。（合理即可）或B、悬挂弹簧（或橡皮筋）让其自由下垂，在刻度板上指针所指的位置标出0刻线和数字0；用标准的弹簧测力计拉自制的弹簧测力计的挂钩，当标准弹簧测力计的示数为5N时，在自制弹簧测力计刻度板指针所指位置标出5刻线和数字5；在0刻线与5刻线之间分成10等份，标出各刻线和对应的部分数字；在自制弹簧测力计刻度板上适当的位置标出单位N。 （合理即可）或C、用标准刻度尺紧靠纸条，并与纸条一侧保持平行，在纸条对应标准刻度尺零刻度线位置标出0刻线和数字0；在纸条对应标准刻度尺2m刻度线位置，标出200刻线和数字200；在0刻线和200刻线之间分成200等份，标出各刻线和对应的数字；在自制刻度尺适当的位置标出单位cm。（合理即可）【解析】试题分析：选A，用小瓶、细管和煤油制成的液体温度计（要求：量程0-100，分度值2）。标注刻度的过程：把自制温度计的玻璃泡放人冰水混合物中，待液柱稳定后在液面处的位置标出0刻线和数字0；把自制温度计的玻璃泡放在一标准大气压下的沸水中，待液柱稳定后在液面处的位置标出100刻线和数字100；在0刻线和100刻线之间分成50等份，标出各刻线和对应的部分数字；在自制温度计的适当的位置标出单位。其他答案如下：选B，用弹簧或橡皮筋制作的简易测力计（要求：量程5N，分度值0.5N）。标注刻度如下：悬挂弹簧（或橡皮筋）让其自由下垂，在刻度板上指针所指的位置标出0刻线和数字0；用标准的弹簧测力计拉自制的弹簧测力计的挂钩，当标准弹簧测力计的示数为5N时，在自制弹簧测力计刻度板指针所指位置标出5刻线和数字5；在0刻线与5刻线之间分成10等份，标出各刻线和对应的部分数字；在自制弹簧测力计刻度板上适当的位置标出单位N。选C，用纸条制作的卷尺（要求：量程2m，分度值1cm）。用标准刻度尺紧靠纸条，并与纸条一侧保持平行，在纸条对应标准刻度尺零刻度线位置标出0刻线和数字0；在纸条对应标准刻度尺2m刻度线位置，标出200刻线和数字200；在0刻线和200刻线之间分成200等份，标出各刻线和对应的数字；在自制刻度尺适当的位置标出单位cm。考点：控制变量法与探究实验8（1）实验步骤：将弹簧悬挂在铁架台的支架上，用刻度尺测量弹簧的长度L0，将数据记录在表格中。将一个钩码挂在弹簧下面的挂钩上，用刻度尺测量弹簧此时的长度L，将钩码的质量m和弹簧的长度L记录在表格中。仿照步骤，依次在弹簧下面挂2个、3个、4个、5个、6个钩码，每次用刻度尺测量弹簧的长度L，并将每次钩码的总质量m和相应的弹簧长度L记录在表格中。利用公式FGmg，分别计算出6次弹簧所受拉力F，分别记录在表格中。利用公式LLL0，分别计算出6次弹簧的伸长量L，分别记录在表格中。（2）实验数据记录表格：L0/m m/kgL/mF/NL/m【解析】试题分析：设计实验要清楚实验要测哪些物理量，用哪些仪器，按照测量的先后顺序排列，就得到大致的实验步骤，在过程中要注意操作的规范，语言的准确，并用符号将所测的物理量表示出来。 考点：考察设计实验的能力9【解析】试题分析：（1）投出去的篮球在不计浮力和空气阻力的情况下，只受重力的作用，重力的作用点在篮球的中心，方向竖直向下，符号是G。（2）阻力臂是从支点向阻力的作用线作的垂线段。阻力臂的符号是L2。动力要最小，动力臂应当最大，最大的动力臂是支点到杠杆上最远点的距离，动力与动力臂垂直，方向垂直于动力臂向上，符号是F1。（3）小磁针静止时，N极所指的方向是此处的磁场方向，所以磁场方向向右。条形磁体外部的磁感线总是从N极出发回到S极，所以磁体的左端是N极。考点：力的示意图 杠杆的示意图 磁感线10 【解析】试题分析：（1）画力的示意图的方法：先确定受力物体，再分析受力物体受到几个力的作用，各个力的方向与大小如何，最后把各个力按要求画出来，注意线段的长短。静止在水平地面上的篮球处于平衡状态，受平衡力的作用，只受到竖直方向上的重力和支持力，此二力平衡，大小是相等的。作图时要把力的作用点确定在球心上，注意方向为竖直方向，线段的长短要一样。（2）光从空气斜射入水中会发生折射，折射角小于入射角，折射光线会靠近法线。画图时要注意折射角小于入射角，且要标上箭头表示光的传播方向。（3）先根据小磁针的指向判断通电螺线管的磁极。根据在磁场中的某一点，小磁针静止时北极所指的方向就是该点磁场的方向（同名磁极互相排斥，异名磁极互相吸引）可判断出通电螺线管的左端为S极，右端为N极。磁感线总是从N极出发回到S极。再根据安培定则判断螺线管上电流的方向，右手握螺线管，让大姆指指向N极，则四指弯曲的方向就是螺线管上电流的方向，方向是向下的，根据电流的走向可判断出电源的左为“-”极，右为“+”极。（4）为了符合安全用电的原则，在连接家庭电路时，开关一定要控制火线的通断，螺口灯泡在连接时一定要上面接线柱接火线，侧面的接线柱接零线，故先把开关和灯泡串联起来，注意要接灯泡上面的接线柱，再把开关的另一个接线柱接在火线上，灯泡侧面的接线柱与零线相连。三孔插座比两孔插座多的一个孔是接大地的，这样就可将用电器的金属外壳与大地相连，当发生漏电时，直接把电流导入大地而不会让人触电。故三孔插座的接法是一孔接地线，左孔接零线，右孔接火线。考点：画力的示意图，光的折射，安培定则，磁场方向，家庭电路的连接
