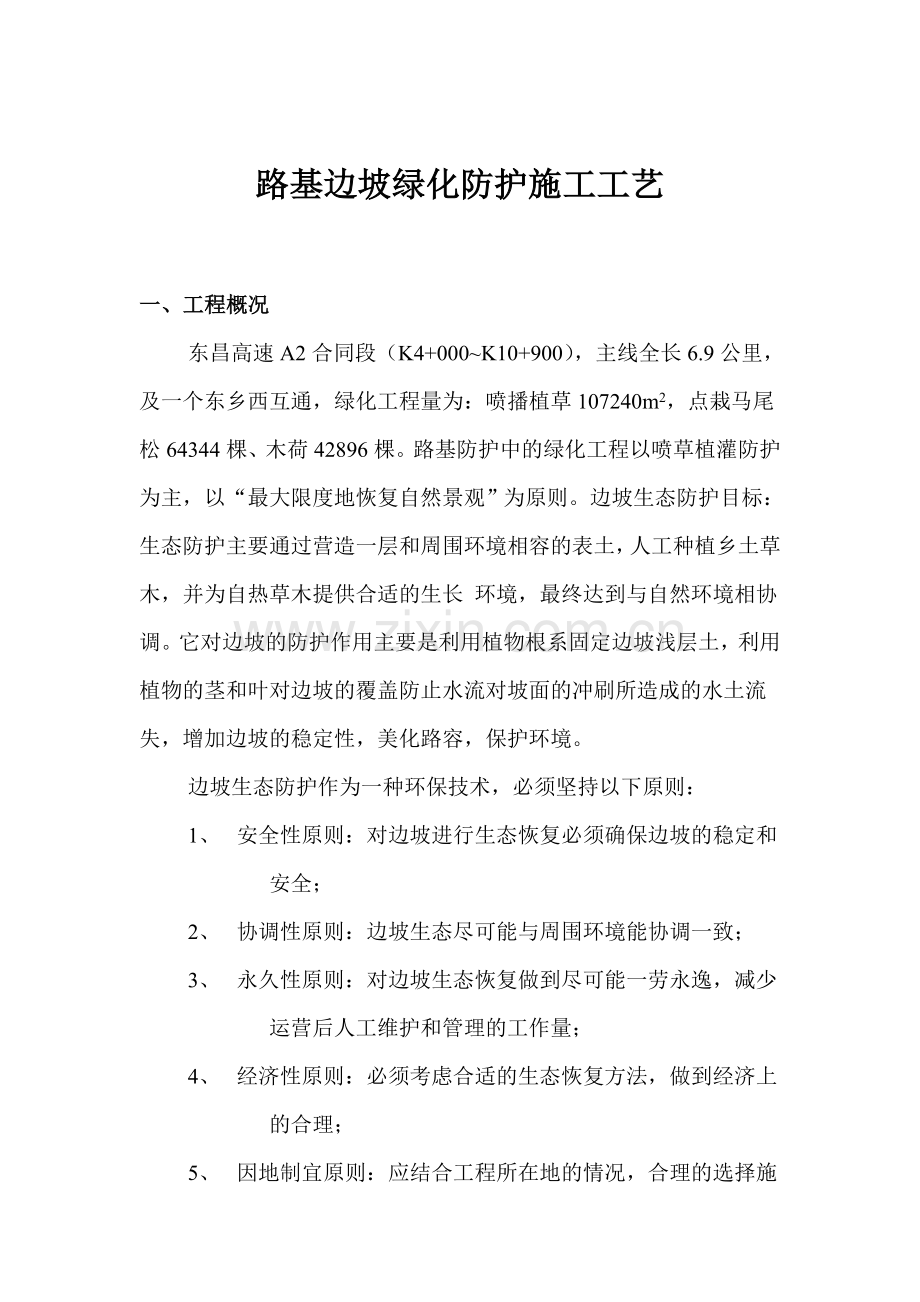

路基边坡绿化防护施工工艺

一、工程概况
东昌高速A2合同段（K4+000~K10+900），主线全长6.9公里，及一个东乡西互通，绿化工程量为：喷播植草107240m2，点栽马尾松64344棵、木荷42896棵。路基防护中的绿化工程以喷草植灌防护为主，以“最大限度地恢复自然景观”为原则。边坡生态防护目标：生态防护主要通过营造一层和周围环境相容的表土，人工种植乡土草木，并为自热草木提供合适的生长 环境，最终达到与自然环境相协调。它对边坡的防护作用主要是利用植物根系固定边坡浅层土，利用植物的茎和叶对边坡的覆盖防止水流对坡面的冲刷所造成的水土流失，增加边坡的稳定性，美化路容，保护环境。
边坡生态防护作为一种环保技术，必须坚持以下原则：
1、 安全性原则：对边坡进行生态恢复必须确保边坡的稳定和安全；
2、 协调性原则：边坡生态尽可能与周围环境能协调一致；
3、 永久性原则：对边坡生态恢复做到尽可能一劳永逸，减少运营后人工维护和管理的工作量；
4、 经济性原则：必须考虑合适的生态恢复方法，做到经济上的合理；
5、 因地制宜原则：应结合工程所在地的情况，合理的选择施工工艺、施工材料。

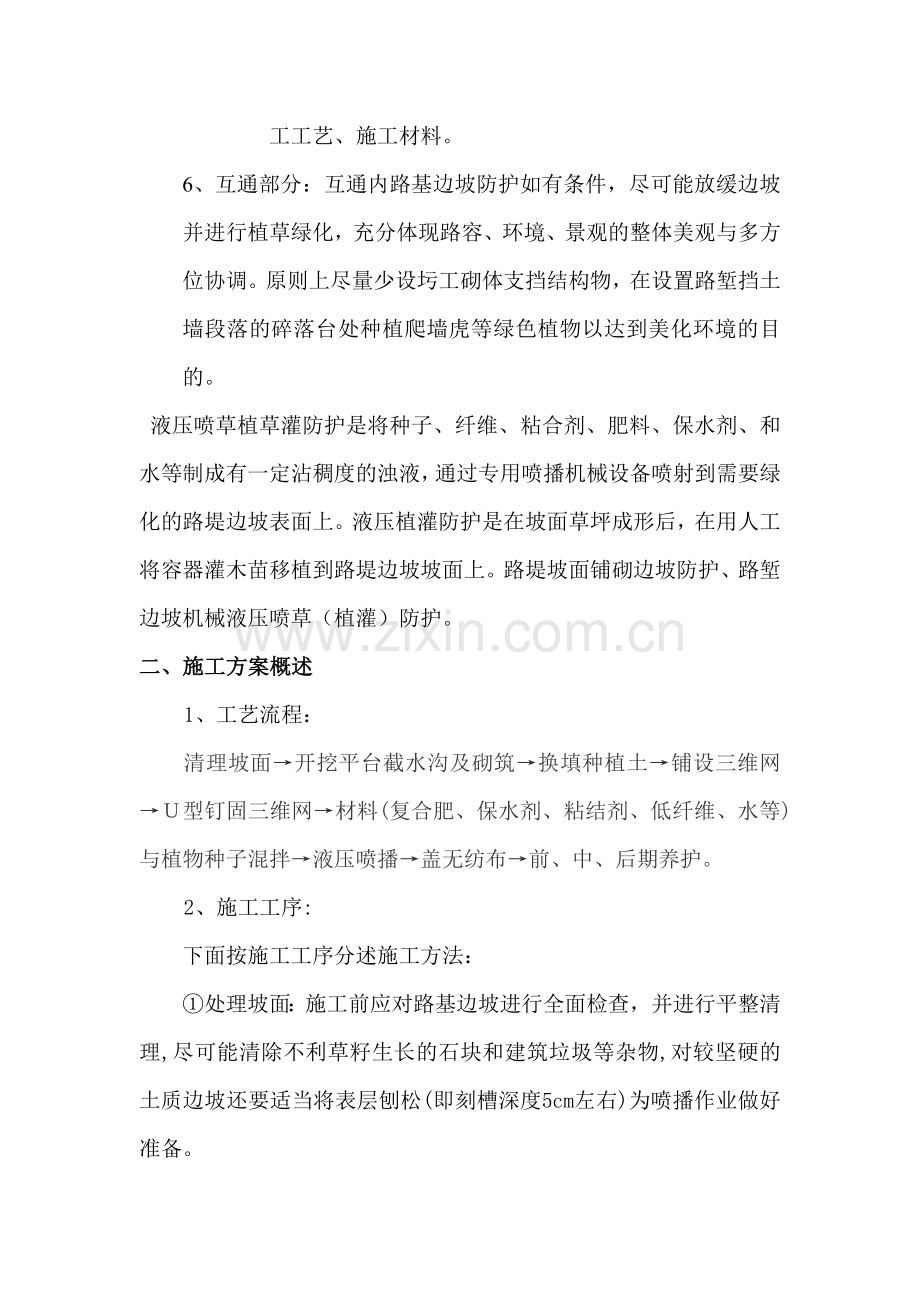

6、互通部分：互通内路基边坡防护如有条件，尽可能放缓边坡并进行植草绿化，充分体现路容、环境、景观的整体美观与多方位协调。原则上尽量少设圬工砌体支挡结构物，在设置路堑挡土墙段落的碎落台处种植爬墙虎等绿色植物以达到美化环境的目的。
液压喷草植草灌防护是将种子、纤维、粘合剂、肥料、保水剂、和水等制成有一定沾稠度的浊液，通过专用喷播机械设备喷射到需要绿化的路堤边坡表面上。液压植灌防护是在坡面草坪成形后，在用人工将容器灌木苗移植到路堤边坡坡面上。路堤坡面铺砌边坡防护、路堑边坡机械液压喷草（植灌）防护。
二、施工方案概述
1、工艺流程：
清理坡面→开挖平台截水沟及砌筑→换填种植土→铺设三维网→Ｕ型钉固三维网→材料(复合肥、保水剂、粘结剂、低纤维、水等)与植物种子混拌→液压喷播→盖无纺布→前、中、后期养护。
2、施工工序:
下面按施工工序分述施工方法：
①处理坡面：施工前应对路基边坡进行全面检查，并进行平整清理,尽可能清除不利草籽生长的石块和建筑垃圾等杂物,对较坚硬的土质边坡还要适当将表层刨松(即刻槽深度5cm左右)为喷播作业做好准备。
②在坡面上铺设三维网（高强度塑固土网垫），注意网与网之间搭接部位不少于15cm，然后用U型钢钉将三维网固定于坡面上，并使用网紧贴在坡面上之间不能有空隙。
③在固定好的三维网上灌泥浆或撒疏松有机质土，厚度分别不低于3-5cm。
④种籽配置：按事先确定的配种方案和一次施工面积将所需草籽，根据不同种子习性和施工的需要分别采用冷水浸种、层积催芽，升温催芽，化学药浸泡等处理，促使种子提早发芽，提高发芽率。
⑤喷播前要做好机械、人员、材料准备；材料准备除种子外应将土壤稳定剂、土壤固着剂(防止侵蚀剂)、纸浆、胶粉(保湿剂)、复合肥、无纺布等材料准备齐全。
⑥喷播：将经过处理的种子和土壤改良剂、纸浆纤维、复合肥料、保湿剂混入一定比例的清水，溶于喷播机内经过机械充分搅拌，形成均匀的混合液，然后利用水流原理,通过高压泵的作用，将混合液高速均匀地喷播到已处理好的坡面上,形成均匀的覆盖物保护下的草种层,多余的水渗入土中，纤维、胶体形成半透明的保湿表层。
⑦覆盖无纺布：草种播完后立即覆盖无纺布。无纺布搭接处(不少于15cm)及每片无纺布的头尾均用铁丝丁或竹签加以固定，并撒上少量的细砂或细土压边。无纺布的主要作用是减少坡面水分蒸发，改善种子发芽生长环境,防止鸟禽啄食种子，同时还可以减轻强降水(大雨)对种子的冲刷。大约过15天左右,当草苗长至3～5厘米时应趁阴天或下午3时以后,及时掀去无纺布,经一夜露水提苗,使幼苗能尽快适应大自然的气候环境。无纺布不能过早掀开,早了因草苗幼嫩经不起阳光暴晒和恶劣气候影响，过晚掀开会造成草苗生长畸形。
⑧前期养护：出苗15天后，为了促进草坪生长，应施氮肥(5克/m2)一次，再过10天施复合肥(15克/m2)一次。并根据气候情况适当浇水，就可以达到绿化边坡的效果。
三、验收标准
执行标准：《绿化施工及验收标准》GJJ/T82-99
种子喷播验收标准
检验标准
工程质量
评价方法
不合格
合格
优良
随机单位
面积测试
总覆盖率
＜80%
80-90%
＞90%
种子配比比例验收：由现场监理工程师现场检验；
各种辅材验收：由现场监理工程师检验；
根据我我标段的具体防护绿化类型，具体施工工艺如下：
（一）路堤喷草植草灌防护
1、 本施工工艺适用于填方高度小于或等于4.0米路堤下边坡防护，边坡坡率不陡于1:1.5，坡面冲刷不严重的路堤边坡。当目标植物群落以草为主时，坡面采用喷草防护；当目标植物群落以灌木为主且坡面不易冲刷时，先喷播草籽，草长成后移植灌木，并保证每平方米灌木数量不少于5棵。
2、 物种的选择应符合以下原则：对土质适应性强；耐酸耐碱对环境适应性强，耐旱耐涝和耐寒；出芽迅速、生长快，根系长而发育，价格适宜。具有稳定边坡、抵抗病害虫的能力，且易于管理，能与附近的值被和景观相协调。
3、 施工工序：
（1） 坡面平整及清理：
坡面应顺直、圆滑、平整且稳定，将坡面不稳定的石块或杂物清除，不得有松石、危石，边坡修整后凸出或凹进均不应大于10cm。对于不利于草种生长的坡面应先填度不小于10cm的园土，并用水润湿让其自然沉降至稳定。
（2） 液压喷播种子：
把水加到物料罐的1/3处，打开循环压力泵，加入木纤维、草籽进行循环搅拌，随着罐内水量加大再加入粘合剂和保水剂进行搅拌。罐内水加满后，加入肥料，将罐体内的浆料持续搅拌5~10分钟。保水剂应充分吸收水分待用。喷播时，由高向低进行喷播，握紧喷头，左、右方喷洒，喷洒幅宽5~6米，幅高1米，喷播接茬40cm。喷下的种子泥浆应当具有良好的附着力及明显的颜色，不遗漏、不重复且均匀。
（3） 覆盖无纺布：
喷播后当天应及时覆盖无纺布，从上到下平整覆盖，坡顶延伸30cm用土压住；两幅相接叠加10cm，然后用竹筷或8#铁线做成的“U”型钉进行固定，固定 m。待草长到5~6cm 或2~3片叶时，揭去无纺布，揭布前应控水，揭后及时补水，最好选在下午3点后揭后。无纺布撤下后，应组织人员及时收集，不得遗落在现场。
（4） 养护：
喷播1~2天后开始养护，养护初期应让坡面保持湿润状态，初期养护时间为45~60天，以每天浇水为主，早晚各一次，早晨养护时间应在10点以前完成，晚上养护在下午4点开始，避免在强烈阳光下进行喷水养护，以免造成生理性缺水和诱发病虫害。待草长到10cm以上时靠自然降水，但如果连续高温干旱超过5天，应安排浇水。初期注意拔除杂草；后期在开春和入冬前视草的长势进行施肥。
6： 灌木栽植后至通车时间须不小于6个月，以确保绿化效果。
7： 每阶边坡的上边缘镶边，边坡顶部设三角形C20砼预制块路肩排水沟，三角形排水沟出水口应根据排水沟的过水能力进行设计，并结合相邻的急流槽相衔接。
8、下护坡道为喷草籽防护，流水槽铺砌应引至排水沟。
9、 土体内的排水可视实际情况酌情处理。
10、 未尽事项，参照有关施工规范、规程。 单位工程数量表
分项工程名称
单位
数量
备注
坡面喷播草种
（m2）
100
每100m2
30g/m2无纺布
(m2)
110
8#铁线
(m)
50
草籽
(kg)
2.1
播植灌木
(棵)
500

注：对不利于草种生长的坡面应先填厚度不小于10cm的园土，并用水润湿让其自然沉降至稳定。
（二）路堤或路堑（人字型骨架或拱形骨架）坡面铺砌边坡防护
人字型骨架或拱形骨架坡面铺砌边坡防护适用于填、挖方路段，若为填方路堤，则采用人字骨架护坡时填高须大于4米，边坡坡率不陡于1:1.5、处于受水影响路段的路堤边坡防护，满铺高度h不小于设计常水位+50cm；视情况每隔10~15米设置一道伸缩缝，缝内浇填热沥青。施工工艺大致如上但应注意以下方面：
1、 图中人字骨架细部构造及工程数量详见《路堤人字骨架（内喷植草灌）边坡防护设计图》。
2、 骨架内绿化方式采用机械液压喷草（灌），其施工工艺、施工工序及工程数量详见《路基防护工程设计图（浆砌片石人字型骨架坡）》，未尽事项可参照有关施工规范、规程。
3、 流水槽设置应结合地形原则上每隔约100米设一处，踏步阶层高度20厘米，阶层宽度由边坡率而定。
（三）机械液压喷草（植灌）防护（路堑防护）
机械液压客土喷草（植灌）防护是将由种植土、有机质、纤维料、肥料等合理比例配制成的专业客土基材喷射于坡面，以此给植物生长的提供有效基质的防护方法。
1、 该防护方法适用于路堑稳定的土质、较差土夹石及全、强风华岩质边坡，开挖坡面率不陡于1:1.0。当目标植物群落以草为主时，坡面喷草防护；当目标植物群落以灌木为主且坡面不易冲刷时，先喷播草籽，草长成后插栽灌木，并保证每平方米灌木数量不少于5棵。
2、 物种的选择应符合以下原则：对土质适应性强；耐酸耐碱；对环境适应性强，耐旱耐涝和耐寒；出芽迅速、生长快，根系长而发育，价格适宜。具有稳定边坡、抵抗病害虫的能力，且易于管理，能与附近的值被和景观相协调。
3、 施工工序：坡面清理→挖平行沟→营养土伴合、喷射→机械液压喷播草籽→覆盖无纺布→养护→揭无纺布→养护→插栽灌木→养护。
4、 施工方法及要求：
a:坡面清理并开挖平行沟：坡面应顺直、圆滑、平整且稳定，将坡面不稳定的石块或杂物清除，不得有松石、危石，边坡开挖凸出或凹进均不应大于10cm，否则应进行坡面处理。坡面清理后按坡面纵线向按间距20cm开挖3~5cm深平行沟。
b、营养土拌合、喷射：营养土各组分包括种植土、泥炭、椰粉、木粉、复合肥、钙镁磷、粘合剂，按下述比例掺合好的物料在搅拌料中至少搅拌5分钟，搅拌均匀后按设计厚度用高压喷射到坡面上，喷射时喷头垂直坡面，距离1.5m左右。营养土中组分参考拌合比例如下：
种植土：有机质=5:4，有机质中泥炭：椰粉：米粉=1:1:2
种植土：复合肥：钙镁磷：粘合剂=100:0.185:0.475:0.011
c、喷播草籽：将符合要求的草种、木纤维、复合肥、保水剂、粘合剂按20:200:50:5:1的比例溶于水中，经过机械充分搅拌，形成均匀的混合液，然后均匀喷射到坡面上。喷射施工时，应自上而下对坡面进行喷射。
d:盖膜养护：当天喷播草籽必须当天覆盖无纺布，采用30g/m的无纺布2覆盖好，然后用8#铁线做成的“U”型钉进行固定，固定间距100cm。
喷播后应加强养护，适时适度喷水。无纺布剪口整齐，搭接适当折边1~3cm，采用8#铁线固定。
e、揭膜：当幼苗植株长到5~6c m或2~3片叶时，揭去无纺布。
f、喷水养护。在养护初期应当保持基材呈湿润状态。喷水设备采用自动喷灌系统喷洒，杜绝高压水头直接喷灌。一般养护期以植物完全覆盖地面为限。
未尽事项，参照有关施工规范、规程。
附单位工程基材厚度表
地质
坡率
喷射基材厚度t(cm)
坡积（亚）粘土、残积粘性土
不陡与1:1
2
残积砂质粘性土、坡积亚砂土
3
较差土夹石
4
全、强风华岩层
4
单位工程数量表（100m2）
名称
规格
单位
数量
基材
(㎡)
100
30g/m2无纺布
(㎡)
100
8#铁线
(㎏)
19.7
种子
(㎏)
2.5
插种灌木
(棵）
500
四、确保工程质量的措施：
1、确保工程质量的措施：
我项目部对本合同段的工程质量目标是创优良工程，计划从以下6个方面加强质量管理工作：
1)建立质量管理保证体系：
实行项目管理负责制，项目经理为质量的责任者，并由项目技术负责人分管，专职质检人员负责具体检查监督，各小组另配备1名兼职质检员。项目部每周进行一次质量重点检查并开专题会解决质量问题，公司每月组织一次质量抽查活动，督促工地确保施工质量。
2)加强质量管理的技术措施：
a加强技术管理，明确岗位责任制，认真熟悉图纸和施工规范的要求，做好技术交底工作，建立技术考核制度，严格按操作规程组织施工，严格按国家质量评定标准组织验收。
b推行全面质量管理，组建TQC小组，建立质量目标考核制
度，确定各种工序质量目标，认真贯彻“谁施工，谁负责”的精神，并设立专项质量奖罚制度，做到奖优罚劣。
3)坚持质量“三检”制度，每道工序完成后施工队要进行自检合格后报项目部专职质检员检查，最后必须经监理或业主代表检查合格后方能进行下一道工序施工。不合格的分项工程坚决返工，隐蔽工程
应做好记录经监理或业主代表签认后方可继续施工；
4)认真把好材料质量关，认真按工程质量保证资料检查项目的统一要求做好各种材料的检验，对进场的无纺布、三维网都必须检验合格，其他添加剂和化肥必须采购专业厂家产品，并具备产品检验合格证，符合设计要求指标才能使用。对植物主要选择生长健壮、树干挺拔、无损伤、无病虫害并符合设计要求规格的苗木；对草籽的供应商必须选择有国家颁发合法经营证的上规模企业的草籽。喷播前还必须提前进行配种催芽试验，检查其纯度及萌发率均应达到90%以上，方可投入实播。
5)严格按照国家的相关规范和监理工程师的要求认真组织施工，保证各项目施工工艺的规范性与合理性。每道工序施工完毕均必须进行严格质检，检查其是否符合相关规范和设计的要求，施工质量同时必须达到本工程施工技术规范的要求。
五、确保工期的措施
1、严格施工进度管理：
在施工计划总工期内，采用流水作业与平行作业相结合的混合作业法，优化各工序之间有关连接，以最短最有效的管理加快施工进度，确保总工期目标的落实。
2、确保按计划工期完成任务的措施：
根据现有管理水平，技术力量和设备状况，拟采用以下技术组织措施，确保按计划工期完成施工任务：
1)优化生产要素：
按照优化的原则安排人、机、物等生产要素在时间和空间的对应位置，使其数量充足，投入合理、能力强大，最大限度地保证生产的高速完成。
a组成优秀的管理阵容，选择有经验有业绩的人员构成项目组合，组成各部门的管理层。施工过程要集思广益，想方设法，努力克服一切困难，遇到问题及时研究，尽快找到有效可行的解决办法，对没有按期完成的施工节点，必须端正态度，深究原因，查清责任及时给予补救。
b充分组织合理调配素质高的劳动力，特别是影响进度的关键工种，优化劳动组织，建立健全内部生产责任制和劳务来源，落实多劳多得的分配机制，充分调动广大职工的劳动积极性。
c充分发扬机械化施工效率，进行优化组合，合理搭配，加强机械的检修、维修、保养工作，配备熟练负责的机修人员，确保机械效率达到施工任务的要求，避免因机械故障而影响施工进度。
d编制可行的物资保证计划，合理进行材料计划调配，使各工序材料物资能适时地保质保量地到达现场，保证施工生产的顺利进行。
e项目部每周或每旬召开一次生产协调会，检查生产计划执行情况，总结上段工作(包括分析是否完成任务的原因)布置下段任务，提出如何完成任务的具体措施。
f为保证按计划完成，对着急项目设工期奖，采取经济手段促使工程赶工，确保进度计划的实现。
g主动协调有关部门关系,争取得到各方支持,并同周边群众处理
好关系,最大限度地创造良好的施工环境,确保工期计划的顺利实现。
2)计划系统、控制有效：
a从总目标出发，组成计划实施保证体系，使总进度计划、分部分项工程施工计划进度与月(旬)作业计划互相衔接，环环扣紧，互为条件，采用倒计时的办法，把计划落实到每一天。
b强化工程项目的计划管理，以施工组织为依据，分期编制各项资源供应计划，保证工程有组织、有秩序、按计划进行，在有条件的情况下，分阶段调整缩短工期，做到“前紧后松”留有余地。
3)科学管理、措施得力：
a针对工程特点，按照可行性与经济合理性原则，不断优化施工组织设计，从突出“组织”、“规划”、“控制”的角度出发，拟定分部分项施工方法，确保优质、高速、文明的技术措施到位。
b推广流水施工工艺,合理安排工序,调动一切积极因素，保证关键工序的按时或提前完成,尽量采用新工艺、新技术，不断提高工效。
c按工期质量要求，严格执行各项奖惩制度，使作业层明确实施计划的技术措施和责任，做到有制度有检查落实。
d保证工程资金供应，加强施工管理，确保各种费用的支付。
e适当增加资源投入，提前备好供应材料，加快备件的周转率以加快施工进度，提高经济效益。
六、施工进度计划表
根据我标段的路基完成情况及路基施工计划，我标段的绿化防护施工计划开工日期2015年10月15日，完工日期为2015年12月15日。
七、确保安全的措施：
1、强化安全生产管理体系。
1)本工程安全生产目标为：无死亡、重伤、无火灾及设备事故发生；
2)按文明施工样板工程进行安全生产及管理，争取创安全文明施工管理先进工地。
2、安全生产的主要措施：
1)项目各级领导应牢固树立“安全 第一、预防为主”的思想，坚决贯彻“管生产必须管安全”的原则，把安全生产放在重要议事日程上作为头等大事来抓，并认真落实“安全生产、文明施工”的规定；
2)建立健全并全面贯彻安全管理制度和各岗位安全责任制，根据工程性质，特点成立三级安全管理机构。
项目部安全领导小组每周召开一次会议，具体检查处理各部门存在的安全隐患问题，提出改进措施，落实安全生产责任制，严格控制安全操作规程作业，确保安全生产。
项目经理部和专职安全员每天都要对安全生产情况进行监督检查，监督班组遵守安全操作规程，按规定佩戴安全防护用品和标志，把事故苗头消灭在萌芽状态。
3)加强安全教育，提高全员安全意识与知识水平：
开工前，首先要根据各项工程的施工特点，编制具体的安全措施和作业安全细则，组织全体人员学习，并要求严格遵守。
4)在施工中特别要重视保证施工人员，机械设备及施工工程的安全。
5)按规定办理各项安全生产管理手续，配合业主加强工地的防火措施，严格控制施工用火，杜绝火灾事故的发生。
6)在工地和生活区配备必要的防火器材，做好施工和生活用电的保护，加强对夜间施工用电的管理，确保不发生意外。
八、冬季和雨季的施工安排：
根据本工程所处地理位置、气候属亚热带,年平均气温为19.6℃，对冬季施工作业有所影响，为消除冬季雨雪天气对施工的不利影响，
建议尽早安排在冬季之前施工，重点应在解决雨季施工安排，由于海洋性季风的影响，工程所在地雨量充沛，夏季高温多雨，每年3～9月为雨季，正是本项目的施工高峰期，难免会给施工作业和工程进度造成一定的困难。为此我们从以下几个方面做好雨季施工安排：
1、备足施工材料、工地仓库做好防雨措施，确保库存物资(如种子肥料等)不变质，确保雨季材料供应不间断。
2、合理安排施工作业，晴天尽量抢干或多干会受雨水影响的工序施工作业，为雨季施工造成的耗能降效留有充分的时间余地。
3、随时掌握天气变化情况，及时调整施工组织安排，最大限度地减少雨季给施工作业带来的损失，确保按时优质完成施工任务。
九、确保文明施工的措施：
1、文明施工：
1)工程开工前应向当地政府管理部门了解有关文明施工的规定，办理相应的文明施工手续，并在施工现场张挂标志告示牌。
2)认真做好施工地段内相邻单位、居民协调工作，尽可能减少施工作业对他们的影响，并设立必要的警告标志和劝导管理人员，防止在施工期间无关人员随意进入施工现场。
3)保护施工现场已建成的路基、桥涵、管线等构造物，不得对它们造成破坏，确实影响施工的必须按规定报请业主监理处理。
4)工地材料堆放及机械布设应错落有序，严禁乱堆乱放，并经常进行清扫整理，做到施工场地整洁，道路畅通，环境文明。
5)要对施工人员进行文明施工教育，特别要进行遵纪守法教育，突出特区人的精神风貌，尊重当地居民风俗，以良好的精神风貌投入工程建设中。
2、环境保护：
施工要实行规范化，标准化管理，把环境保护放在重要位置上来认识，针对当地气候和区域的特点，制定下列保护措施：
1)尊重当地人民的生活习俗，维护当地居民的正常生产和生活秩序，搞好工民关系，保证施工作业的正常进行。
2)对施工地段沿线地貌加以保护，要为原有居民和单位工作生产活动的进出留有专门通道，在必要的地点设置足够的照明、护栏、围栏、警告牌及看守人员，以保证公众的安全与方便。
3)在生活区和生产活动人员较集中的地点，设置必要的生活和卫生措施，以保证施工人员的身体健康和环境卫生，夜间施工还要防止噪音干扰。
4)在施工期间，对易飞扬的粉尘材料在运输和堆放时进行覆盖，并经常对主要道路进行维护并洒水、降尘，防止粉尘对环境造成污染。

东昌高速A2标项目经理部
2015-9-17
