XPS板薄抹灰外墙外保温系统(面砖涂料饰面)施工方案.doc

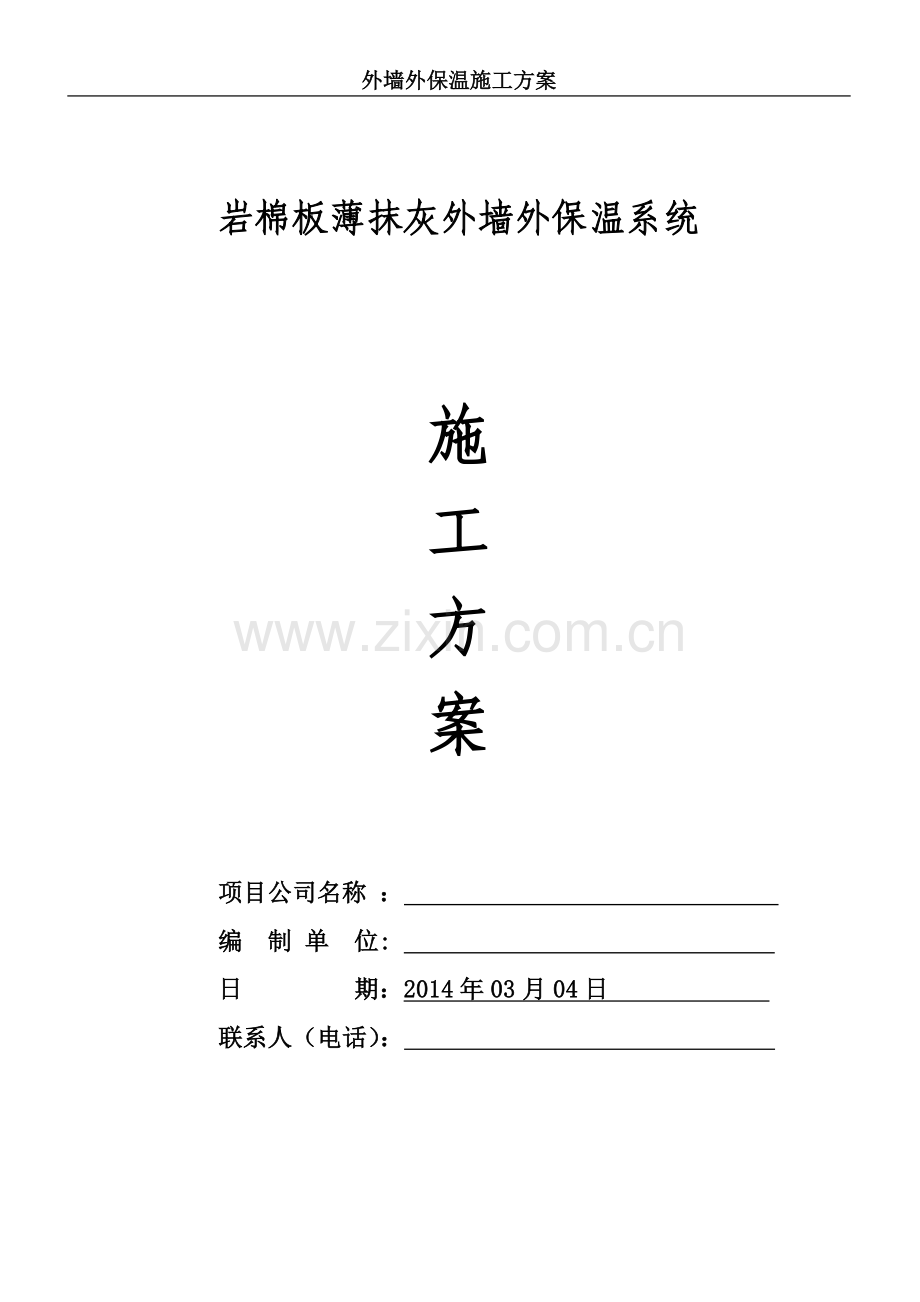

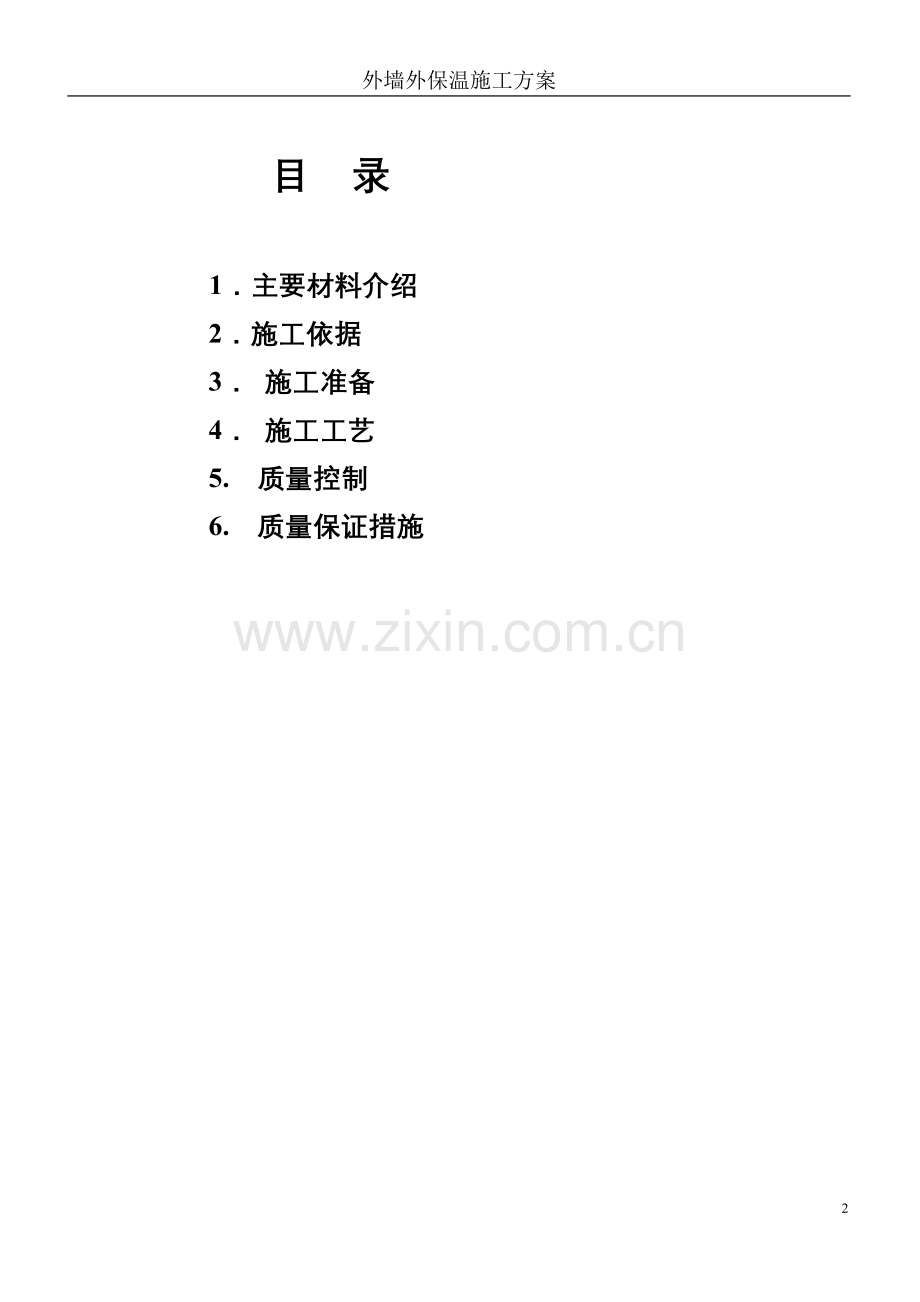

外墙外保温施工方案岩棉板薄抹灰外墙外保温系统施 工 方案项目公司名称 ：编 制 单 位: 日 期：2014年03月04日 联系人（电话）： 目 录1主要材料介绍2施工依据3 施工准备4 施工工艺5. 质量控制6. 质量保证措施 1、主要材料介绍1.1粘结（抹面）胶浆本工程拟采用北京立异创新科贸有限公司生产的立创牌外墙外保温专用柔性粘结（抹面）胶浆。产品由立异公司引进并吸收国外先进技术研制生产。产品具有高强度，柔性粘结，及良好的憎水性、柔韧性和透气性等优点，产品为单组分聚合物砂浆，硬化快粘结好，加水即可用，施工简便快捷，易操作，工期短且无毒、无味、无挥发物质，属绿色环保建材。本产品已在北京做了几十万平方米建筑工程，均达到了北京市规定的保温标准要求。该产品现已获得北京市建筑节能材料及产品认证。在国内亦有广泛应用，并受到广大用户的一致好评。1.2聚苯板（面砖饰面）本工程要求挤塑板厚5cm，密度为18/m3，本公司均能自行生产，且质量均能达到规范要求，具体性能见施工准备章节中的材料性能列表。1.3热镀锌钢丝网（面砖饰面）热镀锌钢丝网规格为6的，其具体性能见施工准备章节中的材料性能列表。2、施工依据 由于外墙保温施工图集、标准均不统一，主要原因在于主料的变化及施工经验的不断总结,导致现行图集中部分内容已不适应现场施工的需要，因此参照依据如下：1) 北京市05系列工程建设标准设计图集_外墙外保温构(05YJ-1)2) 外墙外保温施工技术规程（JGJ144-2004）3) 国家建筑标准设计图集-外墙外保温建筑构造一（02J121-1）4) 外墙外保温用聚合物砂浆质量检验评定标准。3、施工准备3.1 材料准备3.1.1 材料（1） XPS板（面砖）：XPS板应符合隔热用挤塑板（GB1080189）标准中ZR型一类的要求，板厚4cm,容重不小于30kg/m3。XPS 板技术要求项目指标项目指标表观密度（kg/m3）30抗拉强度 (KPa)103导热系数 (W/m.k)0.041抗弯强度(KPa)172吸水率 %(v/v)4压缩强度（MPa）0.1氧指数 %3.5断裂弯曲负荷（N）15厚度偏差 (mm)2弯曲变形 （mm）20抗压强度 (KPa)69水蒸气透湿系数（ng/pa.m.s）4.5尺寸稳定性 %0.2（2） 聚合物外保温弹性粘结胶浆和聚合物弹性抹面胶浆技术性能指标需要符合下表要求。粘结胶浆的性能要求试验项目性能指标拉伸粘结强度/MPa( 与水泥砂浆 )原强度0.60耐水0.40拉伸粘结强度/MPa（与膨胀挤塑板）原强度0.10，破坏界面在膨挤塑板上耐水0.10，破坏界面在膨挤塑板上可操作时间/h1.5-4.0抹面胶浆的性能要求试验项目性能指标拉伸粘结强度/MPa（与膨胀挤塑板）原强度0.10，破坏界面在膨胀挤塑板上耐水0.10，破坏界面在膨胀挤塑板上耐冻融0.10，破坏界面在膨胀挤塑板上可操作时间2h柔韧性28天压折比（水泥基）3.0开裂应变（非水泥基）/%1.5（3）热镀锌钢丝网：热镀锌钢丝网依据QB/T3897-1999镀锌电焊网的要求。热镀锌钢丝网的性能要求序号检验项目单位标准要求检验结果1焊点抗拉力N601692丝径mm/0.903网孔mm/12.712.7（4）机械锚固件：尼龙胀栓规格要求为8100mm。3.1.2 工具接电源设备，电动搅拌器，电锤，密齿手锯，壁纸刀，剪刀，螺丝刀，钢丝刷，腻子刀，打磨抹子，抹子，阴阳角抿子，托线板，2m靠尺，墨斗，扫帚，冲击钻，压子等。3.2 施工条件3.2.1 外墙和外门窗框施工及验收完毕，表面达到建筑工程质量检验评定标准（GBJ3.5188）中第五章第三节“混凝土工程”中对多层大模或第六章第一节“砌块工程”对清水墙的要求。进行外墙外保温施工的墙体基面尺寸偏差还应符合下表的规定。墙体基面的允许尺寸偏差 工程做法项目允许偏差mm砌体工程墙面垂直度每层5 (2m托线板检查）全高10m10经纬仪或吊线检查10m20表面平整度52m靠尺、塞尺检查混凝土工程垂直度层高5m85m10全高H/1000且3.5表面平整度2m长度83.2.2 操作地点环境和基层温度不低于5，风力不大于5级，雨天不能施工。夏季施工，施工面应避免阳光直射，必要时可在脚手架上搭设防晒布，遮挡墙面。如施工中突然降雨，应采取有效措施，防止雨水冲刷墙面。3.2.3 外保温施工要求使用双排外架，架管要离墙体3.50mm，步距要在3500mm左右，并铺设架子板。3.2.4 外墙面的雨水管卡、预埋铁件、空调眼、设备穿墙管道提前安装完毕，并留出保温层厚度。3.2.5 墙面平整度要符合安装保温要求，凹进孔洞或凸出部位要补平或剔凿。3.2.6 清除施工基层上的浮灰、疏松物、油污和其他废弃物。排污用10NaOH溶液擦洗并用清水冲净。4.施工工艺第一部分 面砖饰面1、施工工艺（面砖饰面）根据工程进度及现场情况，可分单组双向或两组同向“流水”作业，我公司采用单组双向作业即单组分安装XPS板由下到上施工，抹灰由上到下施工。施工流程：基层墙处理弹线基层墙体湿润粘贴XPS板 特殊部位处理铺设钢丝网抹面砂浆表面找平修补检验变形缝填背衬材料嵌密封膏做面砖饰面(采用瓷砖粘结胶浆)勾缝（采用瓷砖勾缝胶浆）验收（见附图4）2、施工要点2.1 弹控制线 根据建筑立面设计和外墙外保温技术要求，在墙面弹出外门窗水平、垂直控制线及伸缩缝线、装饰缝线等。2.2 挂基准线在建筑外墙大角（阳角、阴角）及其他必要处挂垂直基准钢线，每个楼层适当位置挂水平线，以控制挤塑板的垂直和平整度。2.3 配制聚苯板粘结胶浆按照胶浆：水4：1的配合比配制，专人负责，严格计量，机械搅拌，确保搅拌均匀。搅拌的胶浆在静停510分钟后还需要二次搅拌才能使用。配好的料注意防晒避风，以免水分蒸发过快。一次配制量应在2小时内用完。超过可操作时间不准再度加水使用。（搅拌方法见下图1）2.4 粘贴XPS板外保温用XPS板标准尺寸为600mm（9001200）mm,非标准尺寸或局部不规则处可现场裁切，但必须注意切口与板面垂直。整块墙面的边角处应用最小尺寸超过3.50mm的EPS板。XPS板的拼缝不得正好留在门窗口的四角处。采用点框法粘贴固定XPS板，应保证粘结面积不小于40，加强处见工程设计。不得在XPS板侧面涂抹胶粘剂。（见附图1）排版时按水平顺序排列，上下错缝粘贴，阴阳角处应做错差处理，做法参见XPS板转角排列示意。（见附图1）粘板应用专用工具轻柔、均匀挤压xPS板，随时用2000m靠尺和托线板检查平整度和垂直度。粘板时注意清除板边溢出的胶浆，使板与板之间无“碰头灰”。板缝拼严，缝宽超出2mm时用相应厚度的xPS板片填塞。拼缝高度不大于1.5mm，否则应用砂纸或使用打磨机具打磨平整。 2.5固定钢丝网将钢丝网展平后用U型钢丝将钢丝网固定于挤塑板上，调整好钢丝网的平整度，然后打入膨胀螺栓将钢丝网及xPS板固定在一起，锚固件安装应至少在胶浆使用24h后进行，用电锤（冲击钻）在xPS板表面向内打孔，孔径视锚固件直径而定，进墙深度不得小于设计要求。拧入或敲入锚固钉，钉头和圆盘不得超出板面，锚固件数量与型号根据设计要求确定。(见附图3)2.6粘贴翻包网格布凡在粘贴的XPS板侧边外露处（如伸缩缝、建筑沉降缝、温度缝等缝线两侧，门窗口处），都应做网格布翻包处理，做法参见附录洞口做法。2.7抹面层抹面胶浆在底层抹面胶浆凝结前再抹一道抹面胶浆罩面，厚度12mm,仅以覆盖网格布、微见网格布轮廓为宜。面层胶浆切忌不停揉搓，以免形成空鼓。胶浆抹灰施工间歇应在自然断开处，方便后续施工的搭接，如伸缩缝、阴阳角、挑台等部位。在连续墙面上如需停顿，面层胶浆不应完全覆盖已铺好的网格布，需与网格布、底层胶浆呈台阶形留茬，留茬间距不小于100mm,以免网格布搭接处平整度超出偏差。2.8“缝”的处理外墙外保温可设置伸缩缝、装饰缝。在结构沉降缝、温度缝处也应做相应处理，具体做法参见附录变形缝做法和装饰线条做法。留设伸缩缝时，分割条应在进行抹灰工序时就放入，待胶浆初凝后抽出，修整缝边。缝内填塞发泡聚乙烯圆棒（条）作背衬，直径或宽度为缝宽的1.3倍，再分两次勾填建筑密封膏，深度为缝宽的5070。沉降缝与温度缝根据缝宽和位置设置金属盖板，以射钉或螺丝紧固。具体做法参见附录变形缝做法。2.9装饰线条做法 装饰缝应根据建筑设计立面效果处理成凹型或凸型。凸型称为装饰线，以挤塑板来体现为宜，此处网格布与抹面胶浆不断开。粘贴挤塑板时，先弹线标明装饰线条位置，将加工好的聚苯板线条粘在相应位置。线条表面按普通外保温抹灰做法处理。 凹型称为装饰缝，用专用工具在挤塑板上刨出凹槽再抹防护层胶浆。参见附录装饰线条做法。2.10外墙贴面砖外保 2.10.1外保温抹灰的洒水养护工作必须保证抹灰至少有3天的湿润时间，在抹灰层达到较高的强度，收缩变形基本完成后，方可进行外贴面施工，并提前一天将基层洒水湿润。2.10.2贴面砖时所需的粘结材料建议用我公司生产的瓷砖粘结胶浆。它是以水泥为主要胶凝材料、优质砂为骨料，选用德国进口中再分散胶粉配以多种添加剂均混而成。2.10.3外墙贴面砖后应及时洒水养护，保护面砖和基层湿润7天。2.10.4分格缝的做法：外墙面砖的分格缝应与基层一致，在分格缝处填塞发泡聚乙烯棒，其直径应为缝宽的1.3倍左右，分两次塞填嵌缝胶，深度达钢丝网。嵌缝胶必须勾填密实，使水无法进入。5 质量控制5.1 外墙外保温工程所用材料，应按设计要求选用，并符合规程及国家和河南省有关标准的要求。生产厂应提供盖有MA章的法定检测部门出具的检测报告及出厂合格证。5.2 外墙外保温工程施工前，应装好门窗框或辅框、阳台栏杆和预埋铁件等，并将墙上的施工孔洞堵塞密实。5.3 外墙外保温工程应在基体或基层的质量检验合格后，方可施工。5.4 粘结胶浆和抹面胶浆的配合比、原材料计量必须符合相关规范和材料生产厂家的要求。5.5 粘结胶浆和抹面胶浆的配制应使用机械搅拌，超过凝结时间的不准使用。5.6 以粘结为主的每块XPS板与墙面的总粘结面积不得小于40。XPS板必须与墙面粘结牢固，无松动和虚粘现象。需安装锚固件的墙面，锚固件数量和锚固深度不得低于设计要求。5.7 xPS板安装应上下错缝。各XPS板间应拼紧拼严，不得有碰头灰，超出2mm的缝隙应用相当宽度的XPS薄片填塞，不得用胶浆填塞。5.8 允许偏差项目5.8.1 XPS板安装的允许偏差和检查方法 项次项目允许偏差(mm)检查方法1表面平整3用2m靠尺、塞尺检查2立面垂直3用2m托线板检查3阴、阳角垂直3用2m托线板检查4阴阳角方正3用200mm方尺检查5接缝高度1.5用直尺检查5.8.2 保温墙面层执行国家建筑装饰工程施工及验收规范中“一般抹灰工程”的规定。 高级抹灰质量的允许偏差项次项目允许偏差（mm）检查方法1表面平整3用2m靠尺和楔形塞尺检查2立面垂直度3用2m托线板检查3阴阳角垂直3用2m托线板检查4阴阳角方正3用200mm方尺检查6、质量保证措施6.1本工程质量目标设计：优良。6.2质量保证体系框架图：（见示意图1）经 理 总工程师副 经 理 技质部工程部营 销 部生产部供应部生 产 车 间安装专业队 示意图16.3 严格遵守建筑工程施工技术规程、建筑工程质量检验与评定标准。6.4 资料管理执行郑州市建委下发的文件及甲方对各种文件管理制度，本工程为监理制，严格按照监理程序办事，对每道工序进行检查验收，做到资料齐全无误。6.5 建立健全质量保证体系，严格把关克服质量通病，质保体系内部执行三检制，即自检、互检、交接检制度。合格后报甲方及监理工程师验收，工序检验程序见示意图2。 示意图214
