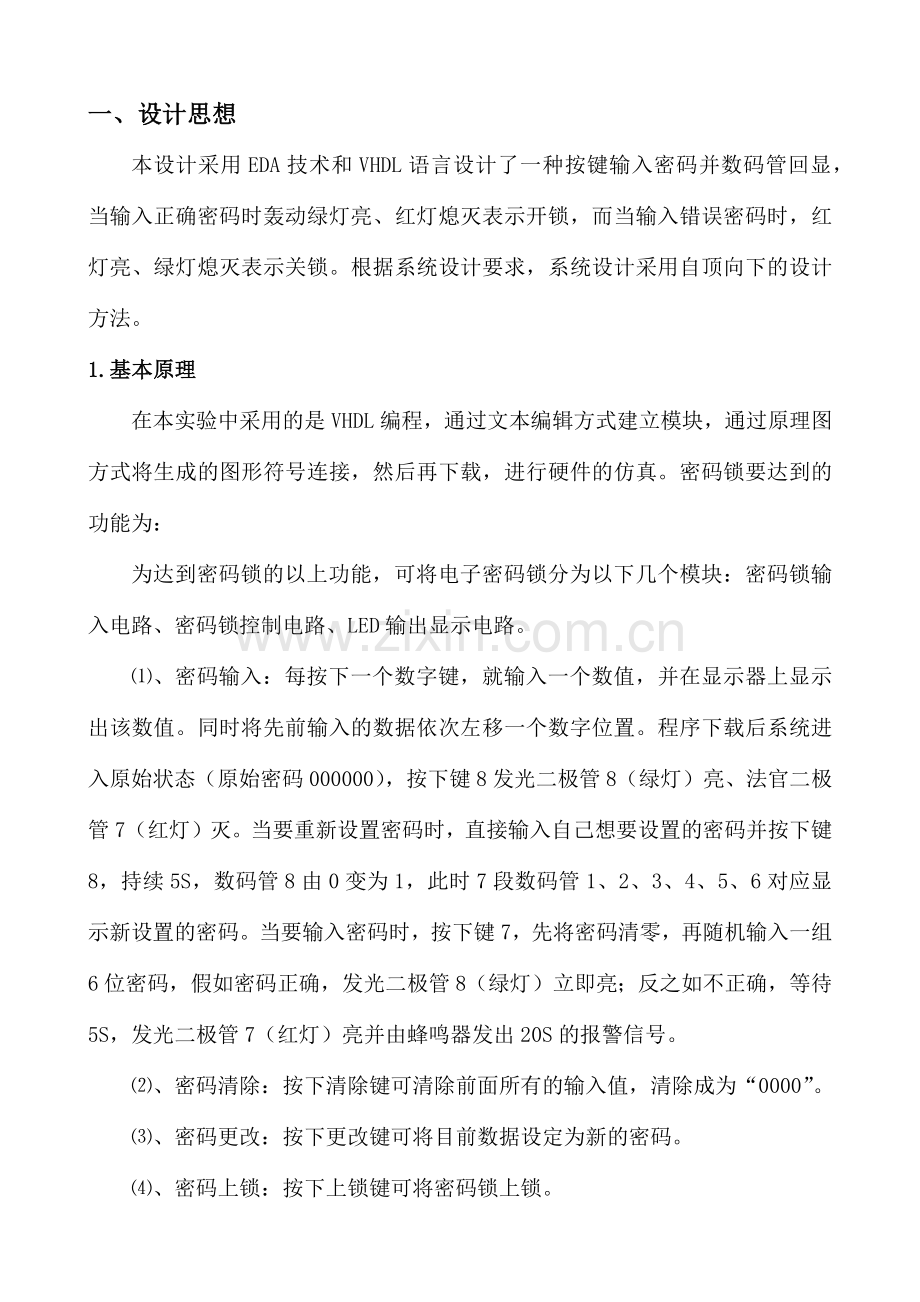

一、设计思想
本设计采用EDA技术和VHDL语言设计了一种按键输入密码并数码管回显，当输入正确密码时轰动绿灯亮、红灯熄灭表示开锁，而当输入错误密码时，红灯亮、绿灯熄灭表示关锁。根据系统设计要求，系统设计采用自顶向下的设计方法。
1.基本原理
在本实验中采用的是VHDL编程，通过文本编辑方式建立模块，通过原理图方式将生成的图形符号连接，然后再下载，进行硬件的仿真。密码锁要达到的功能为：
为达到密码锁的以上功能，可将电子密码锁分为以下几个模块：密码锁输入电路、密码锁控制电路、LED输出显示电路。
⑴、密码输入：每按下一个数字键，就输入一个数值，并在显示器上显示出该数值。同时将先前输入的数据依次左移一个数字位置。程序下载后系统进入原始状态（原始密码000000），按下键8发光二极管8（绿灯）亮、法官二极管7（红灯）灭。当要重新设置密码时，直接输入自己想要设置的密码并按下键8，持续5S，数码管8由0变为1，此时7段数码管1、2、3、4、5、6对应显示新设置的密码。当要输入密码时，按下键7，先将密码清零，再随机输入一组6位密码，假如密码正确，发光二极管8（绿灯）立即亮；反之如不正确，等待5S，发光二极管7（红灯）亮并由蜂鸣器发出20S的报警信号。
⑵、密码清除：按下清除键可清除前面所有的输入值，清除成为“0000”。
⑶、密码更改：按下更改键可将目前数据设定为新的密码。
⑷、密码上锁：按下上锁键可将密码锁上锁。
⑸、密码解除：按下解除键首先检查输入的密码是否正确，密码正确即解锁。
2.设计框图
为达到密码锁的以上功能，可将电子密码锁分为以下几个模块：密码锁输入电路、密码锁控制电路、LED输出显示电路。和报警电路等四部分组成顶层设计采用原理图设计方式，系统的整体组装设计原理图如图1所示。

密
码
模
块

校
对
模
块
5S延时脉冲模块

红灯灭绿灯亮

绿灯灭红灯亮

20S报警
20延时脉冲模块

关锁

开锁

图1 系统整体组装设计原理图
二、设计步骤和调试过程
1、模块设计和相应模块代码
（1）分频
由于要产生5秒、20秒的计时信号，故对系统时钟clk_1k进行分频来得到1Hz的时钟clk。其模块及部分程序如下：

图2 分频模块
process(clk_1k)
variable count:std_logic_vector(9 downto 0);
begin
if(clk_1k'event and clk_1k='1') then
count:=count+1;
end if;
clk<=count(9);
end process;
仿真波形如下：

图3 分频仿真图
（2） 设置密码
本模块主要是将设置的密码锁存到中间变量ram中去，同时控制灯的变化，由于这里的灯并不能作为最终的输出，所以这里先用led_r_temp1、led_r_temp2代替。其模块及部分程序如下：

图4 设置密码模块
process(enter1,set)
begin
if(enter1'event and enter1='1') then
if(set='0') then
ram<=datain;
led_r_temp1<='1';led_g_temp1<='0';
else led_r_temp1<='0';led_g_temp1<='0';
end if;
end if;
end process;
仿真波形如下：

图5 设置密码仿真图
（3） 输入密码时第一个按键判断信号
本模块主要在密码输入下，当第一个按键按下时产生一个judge信号（高电平有效），其模块及部分程序如下：

图6 判断信号模块
process(set,clk_1k,datain)
begin
if(clk_1k'event and clk_1k='1') then
if(set='0') then judge<='0';
elsif(set='1') then
if((datain(0) or datain(1) or datain(2) or datain(3))='0') then
judge<='0';
els if((datain(0) or datain(1) or datain(2) or datain(3))='1') then
judge<='1';
else judge<='0';
end if;
end if;
end if;
end process;
仿真波形如下：

图7 判断信号仿真图
从仿真波形上看，当按键按下后judge信号由0变为1，但是当按键重新弹回0时，judge信号又回到0，所以需对judge高电平信号进行锁存：

图8 锁存模块
signal temp:std_logic:='0';
begin
process(judge)
begin
if(judge'event and judge='1') then
temp<='1';
end if;
end process;
judge_load<=temp;
仿真波形如下：

图9 锁存模块仿真图
（4） 5秒计时信号
该模块是产生一个5秒计时的信号state，5秒期间为‘1’，当5秒时间过去后state变为‘0’，并作为报警信号。其模块及部分程序如下：

图10 5秒计时信号模块
signal count_5:std_logic_vector(2 downto 0);
signal state1:std_logic;
begin
process(clk)
begin
if(clk'event and clk='1') then
if(judge_load='1') then ——第一个按键按下
if(count_5="101") then
count_5<="101";
else count_5<=count_5+1;
end if;
end if;
end if;
end process;
process(count_5)
begin
case count_5 is
when "000"=>state1<='1';
when "001"=>state1<='1';
when "010"=>state1<='1';
when "011"=>state1<='1';
when "100"=>state1<='1';
when others=>state1<='0';
end case;
end process;
state<=state1 and set;
确保在set置为‘1’而第一个按键没有按下时，state为高电平，即刚进入输入密码状态而第一个按键没有按下时state为高电平。
仿真波形如下：

图11 5秒计时模块仿真图
根据仿真波形可以看出，set为‘0’时设置密码，当set为‘1’时，在judge_load（按键识别信号）为‘0’的情况下，state为‘1’，保证下面将要提及的报警模块不会工作，而只有当judge_load为‘1’，且5秒过后state变为‘0’时才有可能发出报警信号（密码输错的情况下）。
（5） 开锁信号的产生
本模块主要是对输入的密码进行判断，一旦密码输入正确，产生一个开锁信号unlock（高电平有效）。其模块与部分程序如下：

图12 开锁信号模块
process(enter2)
begin
if(enter2'event and enter2='1') then ——输入密码确认
if(set='1') then
if(state='1') then ——5秒期间
if(datain=ram) then
unlock<='1'; ——开锁信号
else unlock<='0';
end if;
end if;
end if;
end if;
end process;
输入正确密码仿真波形：

图13 开锁信号仿真图
输入错误密码仿真波形：

图14 开锁信号仿真图
（6） 报警模块
本模块主要是在5秒限制时间结束时，如果还没有开锁，就产生报警信号。即长达20秒的声光信号。这里的报警信号指示灯用led_r_temp3表示，扬声器用speaker_temp2表示。其模块及部分程序如下：

图15 报警模块
signal count_20:std_logic_vector(4 downto 0);
signal temp:std_logic;
begin
process(clk)
begin
if(clk'event and clk='1') then
if(set='0')then
temp<='0';
elsif(set='1') then
if(state='0') then
if(count_20="10100") then
count_20<="10100";temp<='0';
else count_20<=count_20+1;temp<='1';
speaker_temp2<=clk_1k;
end if;
end if;
end if;
end if;
end process;
led_r_temp3<=temp and clk and (not unlock);
speaker_temp2<=temp and clk_1k and (not unlock);
仿真波形如下：

图16 报警模块仿真图
可见当state由‘1’变为‘0’且没有unlock信号时，输出20秒的声光信号以示报警。
（7） 开锁信号控制指示灯变化模块
本模块是实现当开锁信号产生时，相应的指示灯由红亮绿灭变成红灭绿亮。这里同样先用led_r_temp2、led_g_temp2代表红灯和绿灯。其模块及部分程序如下：

图17 指示灯变化模块
process(clk_1k,state)
begin
if(clk_1k'event and clk_1k='1') then
if(state='1') then
if(unlock='1') then
led_r_temp2<='0';led_g_temp2<='1';
else led_r_temp2<='1';led_g_temp2<='0';
end if;
end if;
end if;
end process;
仿真波形如下：

图18 指示灯变化仿真图
（8） 开锁信号产生2秒提示音模块
当开锁信号产生时，扬声器发出两秒的提示音。这里用speaker_temp2代替。其模块及部分程序如下：

图19 2秒提示音模块
signal count_2:std_logic_vector(1 downto 0);
signal temp:std_logic;
begin
process(clk)
begin
if(clk'event and clk='1') then ——1秒Hz
if(unlock='1') then
if(count_2="10") then
count_2<="10";temp<='0';
else count_2<=count_2+1;temp<='1';
end if;
end if;
end if;
end process;
speaker_temp1<=clk_1k and temp;
仿真波形如下：

图20 2秒提示音仿真图
（9） 指示灯综合输出模块
本模块主要是将led_r_temp1、led_g_temp1、led_r_temp2、led_g_temp2经过条件判断选择输出，设置密码（set=‘0’）时输出led_r_temp1、led_g_temp1，输入密码（set=‘1’）时输出led_r_temp2、led_g_temp2。其模块及部分程序如下：

图21 指示灯综合输出模块
if(set='0') then
led_r<=led_r_temp1;
led_g<=led_g_temp1;
else
led_r<=led_r_temp2;
led_g<=led_g_temp2;
仿真波形如下：

图22 指示灯综合输出仿真图
（10）扬声器综合输出模块
本模块主要是将报警音speaker_temp1和开锁提示音speaker_temp2经过条件选择判断输出，set=‘0’时，输出为‘0’；当set=‘1’且unlock=‘0’时输出speaker_temp1，当unlock=1时，输出speaker_temp2。其模块及部分程序如下：

图23 扬声器综合输出模块
if(set='0') then
speaker<='0';
elsif(unlock='1') then
speaker<=speaker_temp1;
else
speaker<=speaker_temp2;
end if;
仿真波形如下：

图24 扬声器综合输出仿真图
2、仿真及仿真结果分析
将程序下载Cyclone系列芯片中，同时在EDA试验箱上进行硬件验证。本文提出的电子密码锁由于采用VHDL语言设计，用一片FPGA实现，因而体积小，功耗低，稍加修改就可以改变密码的位数和输入密码的次数，具有较好的应用前景。但由于结构还比较简单，有待进一步完善。
输入错误密码：

图25 输入错误密码仿真图
输入正确密码：

图26 输入正确密码仿真图
3、实验调试结果
密码锁的控制电路是整个电路的控制中心，主要完成对数字按键输入和功能按键输入的响应控制。
⑴、数字按键输入的响应控制
如果按下数字键，第一个数字会从显示器的最右端开始显示，此后每新按下一个数字时，显示器上的数字必须左移一位，一边将新的数字显示出来。
假如要更改输入的数字，可以按倒退按键来清除前一个输入的数字，或者按清除键清除所有输入的数字，再重新输入四位数。
由于这里设计的是一个四位的电子密码锁，所以当输入的数字键超过四个时，电路不予理会，而且不再显示第四个以后的数字。
⑵、功能按键输入响应控制
清除键：清除所有的输入数字，即做归零动作。
上锁键：按下此键时可将密码锁的门上锁（上锁前必须先设定一个四位的电子密码）。
电子密码锁的整合和验证。
三、结论及心得体会
本课程设计主要是基于VHDL文本输入法设计电子密码锁，随着社会物质财富的日益增长，安全防盗已成为全社会关注的问题。基于EDA技术设计的电子密码锁，以其价格便宜、安全可靠、使用方便，受到了人们的普遍关注。而以现场可编程逻辑器件(FPGA)为设计载体，以硬件描述语言(VHDE)为主要表达方式，以QuartusⅡ开发软件和GW48EDA开发系统为设计工具设计的电子密码锁，由于其能够实现数码输入、数码清除、密码解除、密码更改、密码上锁和密码解除等功能，因此，能够满足社会对安全防盗的要求。
通过本次课程设计我收获颇多，刚开始拿到题目后，没有一个明确的方案，查了很多资料，大部分都用到了矩阵键盘，并且比较复杂，后来根据实验箱设计了该方案。这就要求我们要根据现实的条件去设计适合自己硬件的程序。
在这次课程设计中，最头疼的问题就是各个模块仿真正确后，最后的顶层文件却并没有达到预期的效果，很是令人灰心，并无从查找。后来我试着把每一个模块逐渐添加到顶层中，每添加一个就仿真一下，并留意中间信号量的变化，根据波形去调试相应的模块，最终得到了想要的波形。当然期间遇到了很多的困难，通过向老师同学请教，并积极思考，最终这些难题都得到了解决，这也让我懂得了团队的重要性。

参考资料：
[1] 潘松著.EDA技术实用教程(第二版). 北京：科学出版社,2005.
[2] 康华光主编.电子技术基础 模拟部分. 北京：高教出版社,2006.
[3] 阎石主编.数字电子技术基础. 北京：高教出版社,2003.
[4] 谭会生、瞿遂春.EDA技术综合应用实例与分析.西安电子科技大学出版社，2004
[5] 高有堂.EDA技术及应用实践.清华大学出版社，2006
[6]候伯亨著.VHDL硬件描述语言与数字逻辑电路设计[M].西安：西安电子科技大学出版社，2009.
[7]张昌凡著.可编程逻辑器件及VHDL设计技术[M].广州：华南理工大学出版社，2001.
[8]曹昕燕、周凤臣等.EDA技术实验与课程设计.清华大学出版社，2006

源程序：
【1】 library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
entity fenpin is
port(clk_1k:in std_logic;
clk:out std_logic);
end;
architecture rtl of fenpin is
begin
process(clk_1k)
variable count:std_logic_vector(9 downto 0);
begin
if(clk_1k'event and clk_1k='1') then
count:=count+1;
end if;
clk<=count(9);
end process;
end rtl;
【2】library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
entity code_set is
port(set,enter1:in std_logic;
datain:in std_logic_vector(3 downto 0);
ram:out std_logic_vector(3 downto 0);
led_r_temp1,led_g_temp1:out std_logic);
end;
architecture rtl of code_set is
begin
process(enter1,set)
begin
if(enter1'event and enter1='1') then
if(set='0') then
ram<=datain;
led_r_temp1<='1';led_g_temp1<='0';
else led_r_temp1<='0';led_g_temp1<='0';
end if;
end if;
end process;
end;
【3】library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
entity judge is
port(clk_1k,set:in std_logic;
datain:in std_logic_vector(3 downto 0);
judge:out std_logic);
end;
architecture rtl of judge is
begin
process(set,clk_1k,datain)
begin
if(clk_1k'event and clk_1k='1') then
if(set='0') then judge<='0';
elsif(set='1') then
if((datain(0) or datain(1) or datain(2) or datain(3))='0') then
judge<='0';
elsif((datain(0) or datain(1) or datain(2) or datain(3))='1') then
judge<='1';
else judge<='0';
end if;
end if;
end if;
end process;
end;
【4】library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
entity judge_load is
port(judge:in std_logic;
judge_load:out std_logic);
end;
architecture rtl of judge_load is
signal temp:std_logic:='0';
begin
process(judge)
begin
if(judge'event and judge='1') then
temp<='1';
end if;
end process;
judge_load<=temp;
end;
【5】library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
entity time_5 is
port(clk,judge_load,set:in std_logic;
state:out std_logic);
end;
architecture rtl of time_5 is
signal count_5:std_logic_vector(2 downto 0);
signal state1:std_logic;
begin
process(clk)
begin
if(clk'event and clk='1') then
if(judge_load='1') then
if(count_5="101") then
count_5<="101";
else count_5<=count_5+1;
end if;
end if;
end if;
end process;
process(count_5)
begin
case count_5 is
when "000"=>state1<='1';
when "001"=>state1<='1';
when "010"=>state1<='1';
when "011"=>state1<='1';
when "100"=>state1<='1';
when others=>state1<='0';
end case;
end process;
state<=state1 and set;
end;
【6】library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
entity unlock is
port(set,enter2,state:in std_logic;
datain,ram:in std_logic_vector(3 downto 0);
unlock:out std_logic);
end;
architecture rtl of unlock is
begin
process(enter2)
begin
if(enter2'event and enter2='1') then
if(set='1') then
if(state='1') then
if(datain=ram) then
unlock<='1';
else unlock<='0';
end if;
end if;
end if;
end if;
end process;
end rtl;
【7】library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
entity unlock_led is
port(state,unlock,clk_1k:in std_logic;
led_r_temp2,led_g_temp2:out std_logic);
end;
architecture rtl of unlock_led is
begin
process(clk_1k,state)
begin
if(clk_1k'event and clk_1k='1') then
if(state='1') then
if(unlock='1') then
led_r_temp2<='0';led_g_temp2<='1';
else led_r_temp2<='1';led_g_temp2<='0';
end if;
end if;
end if;
end process;
end;
【8】library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
entity unlock_sound is
port(clk,unlock,clk_1k:in std_logic;
speaker_temp1:out std_logic);
end;
architecture rtl of unlock_sound is
signal count_2:std_logic_vector(1 downto 0);
signal temp:std_logic;
begin
process(clk)
begin
if(clk'event and clk='1') then
if(unlock='1') then
if(count_2="10") then
count_2<="10";temp<='0';
else count_2<=count_2+1;temp<='1';
end if;
end if;
end if;
end process;
speaker_temp1<=clk_1k and temp;
end;
【9】library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
entity alert is
port(state,clk,clk_1k,set,unlock:in std_logic;
led_r_temp3,speaker_temp2:out std_logic);
end;
architecture rtl of alert is
signal count_20:std_logic_vector(4 downto 0);
signal temp:std_logic;
begin
process(clk)
begin
if(clk'event and clk='1') then
if(set='0')then
temp<='0';
elsif(set='1') then
if(state='0') then
if(count_20="10100") then
count_20<="10100";temp<='0';
else count_20<=count_20+1;temp<='1';
end if;
end if;
end if;
end if;
end process;
led_r_temp3<=temp and clk and (not unlock);
speaker_temp2<=temp and clk_1k and (not unlock);
end;
【10】library ieee;
use ieee.std_logic_1164.all;
entity led is
port(led_r_temp1,led_r_temp2,led_g_temp1,led_g_temp2,set:in std_logic;
led_r,led_g:out std_logic);
end;
architecture rtl of led is
begin
process(set)
begin
if(set='0') then
led_r<=led_r_temp1;
led_g<=led_g_temp1;
else
led_r<=led_r_temp2;
led_g<=led_g_temp2;
end if;
end process;
end;
【11】library ieee;
use ieee.std_logic_1164.all;
entity speaker is
port(unlock,speaker_temp1,speaker_temp2,set:in std_logic;
speaker:out std_logic);
end;
architecture rtl of speaker is
begin
process(unlock)
begin
if(set='0') then
speaker<='0';
elsif(unlock='1') then
speaker<=speaker_temp1;
else
speaker<=speaker_temp2;
end if;
end process;
end;
