18.2 电能的输送
姓名__________班级__________
一、高压输电
1. 画出等效电路图

2. 采用高压输电的原因

3. 输送电能过程：___________、_____________、_____________、____________、____________。
4. 某交流发电机的输出电压为220V，输出的电功率为4400W，发电机到用户的输电线电阻为4Ω，求：
（1） 输电导线中的电流
（2） 输电导线中损失的电压和电功率
（3） 用户得到的电压和电功率

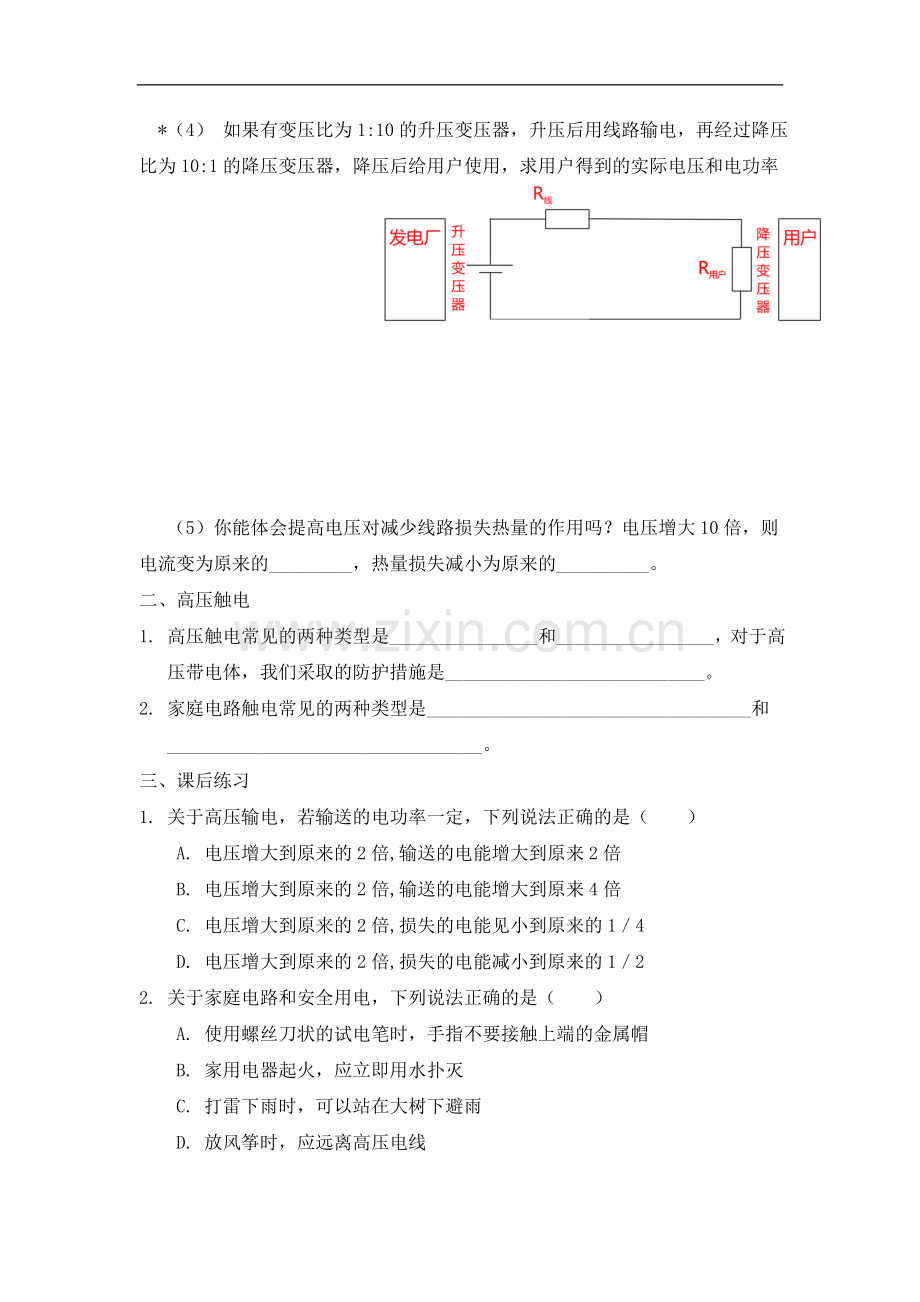

*（4） 如果有变压比为1:10的升压变压器，升压后用线路输电，再经过降压比为10:1的降压变压器，降压后给用户使用，求用户得到的实际电压和电功率

（5）你能体会提高电压对减少线路损失热量的作用吗？电压增大10倍，则电流变为原来的_________，热量损失减小为原来的__________。
二、高压触电
1. 高压触电常见的两种类型是________________和_________________，对于高压带电体，我们采取的防护措施是____________________________。
2. 家庭电路触电常见的两种类型是___________________________________和__________________________________。
三、课后练习
1. 关于高压输电，若输送的电功率一定，下列说法正确的是（ ）
A. 电压增大到原来的2倍,输送的电能增大到原来2倍
B. 电压增大到原来的2倍,输送的电能增大到原来4倍
C. 电压增大到原来的2倍,损失的电能见小到原来的1／4
D. 电压增大到原来的2倍,损失的电能减小到原来的1／2
2. 关于家庭电路和安全用电，下列说法正确的是（ ）
A. 使用螺丝刀状的试电笔时，手指不要接触上端的金属帽
B. 家用电器起火，应立即用水扑灭
C. 打雷下雨时，可以站在大树下避雨
D. 放风筝时，应远离高压电线
