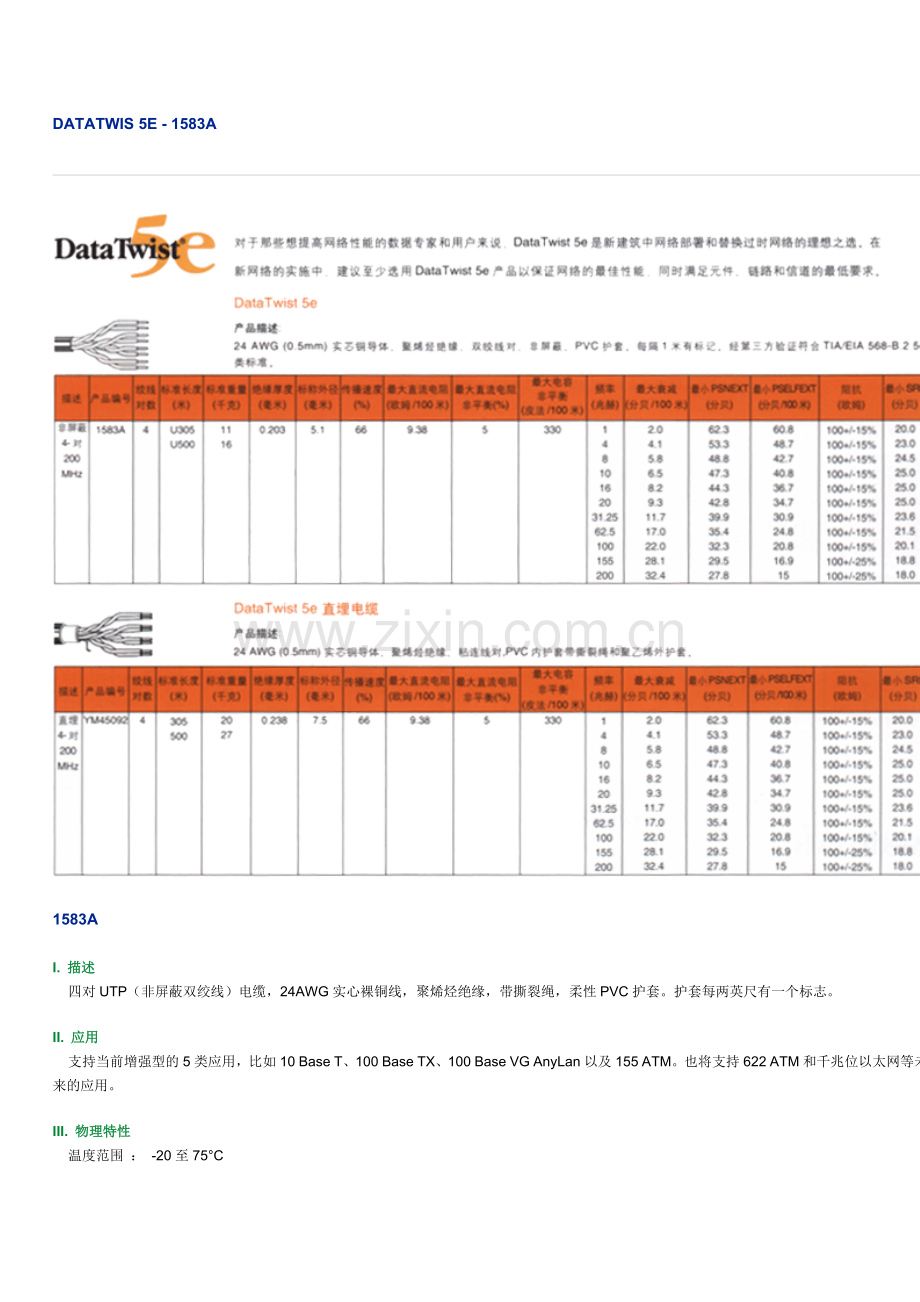

DATATWIS 5E - 1583A

1583A

I. 描述
    四对UTP（非屏蔽双绞线）电缆，24AWG实心裸铜线，聚烯烃绝缘，带撕裂绳，柔性PVC护套。护套每两英尺有一个标志。
II. 应用
    支持当前增强型的5类应用，比如10 Base T、100 Base TX、100 Base VG AnyLan以及155 ATM。也将支持622 ATM和千兆位以太网等未来的应用。
III. 物理特性

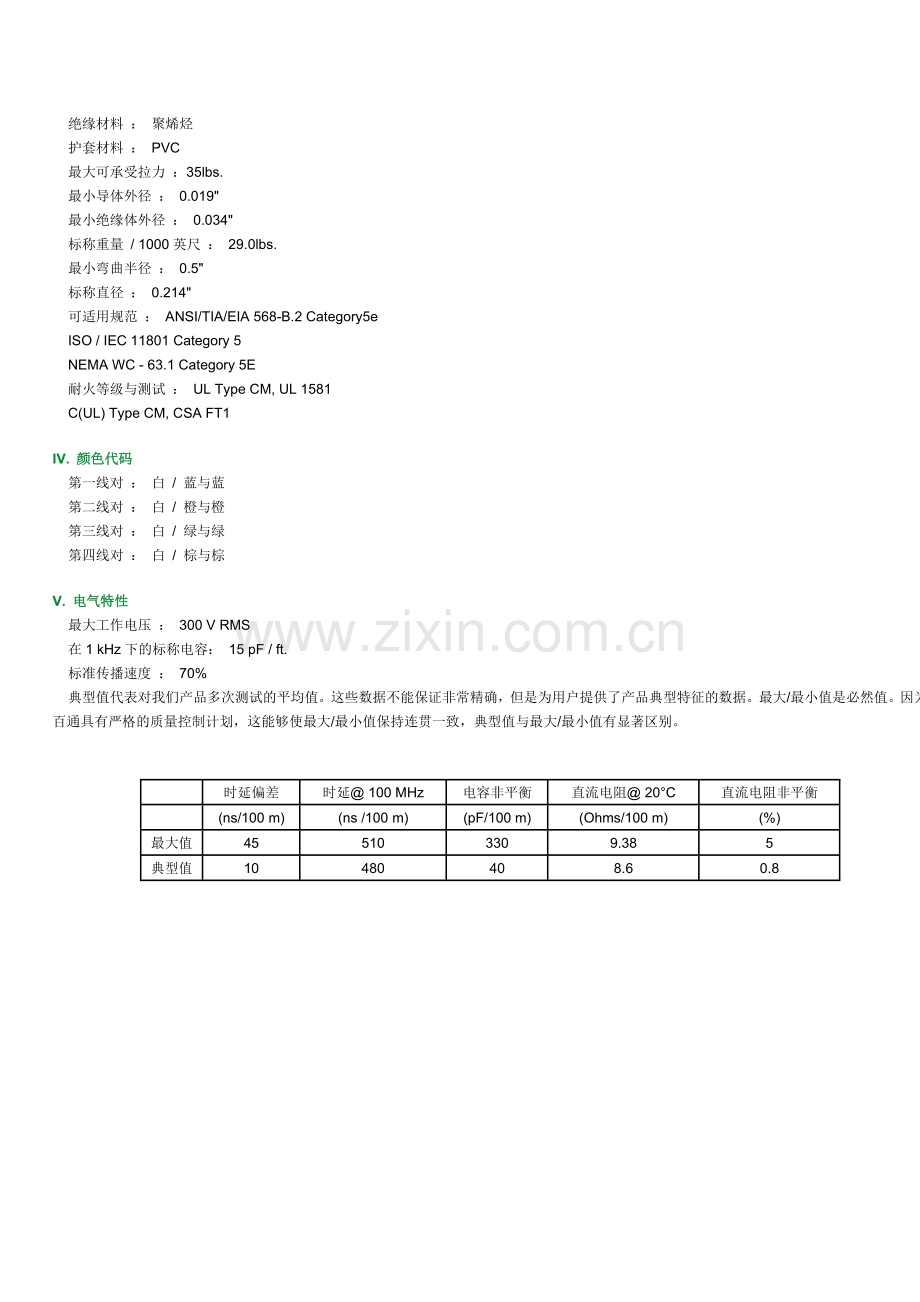

    温度范围 ： -20至75°C
    绝缘材料 ： 聚烯烃
    护套材料 ： PVC
    最大可承受拉力 ：35lbs.
    最小导体外径 ： 0.019"
    最小绝缘体外径 ： 0.034"
    标称重量 / 1000英尺 ： 29.0lbs.
    最小弯曲半径 ： 0.5"
    标称直径 ： 0.214"
    可适用规范 ： ANSI/TIA/EIA 568-B.2 Category5e
    ISO / IEC 11801 Category 5
    NEMA WC - 63.1 Category 5E
    耐火等级与测试 ： UL Type CM, UL 1581
    C(UL) Type CM, CSA FT1
IV. 颜色代码
    第一线对 ： 白 / 蓝与蓝
    第二线对 ： 白 / 橙与橙
    第三线对 ： 白 / 绿与绿
    第四线对 ： 白 / 棕与棕
V. 电气特性
    最大工作电压 ： 300 V RMS
    在1 kHz下的标称电容： 15 pF / ft.
    标准传播速度 ： 70%
    典型值代表对我们产品多次测试的平均值。这些数据不能保证非常精确，但是为用户提供了产品典型特征的数据。最大/最小值是必然值。因为百通具有严格的质量控制计划，这能够使最大/最小值保持连贯一致，典型值与最大/最小值有显著区别。

0
时延偏差
时延@ 100 MHz
电容非平衡
直流电阻@ 20°C
直流电阻非平衡
0
(ns/100 m)
(ns /100 m)
(pF/100 m)
(Ohms/100 m)
(%)
最大值
45
510
330
9.38
5
典型值
10
480
40
8.6
0.8

    上表中的数据代表离散的频率点。所有的测试可扫描至350MHz。下面的方程可用来计算每个特性的限值，这样在一定范围内，任何频率下的最大（最小）值都可以计算出来。
电气性能方程式

线槽容量， 40％填充
尺寸
1/2"
3/4"
1"
1-1/4"
1-1/2"
2"
2-1/2"
3"
3-1/2"
4"
电缆数量
3
6
11
19
25
42
74
112
147
187
    Belden Division Office and Engineering Center是通过ISO 9001认证的机构。Belden在美国本土的制造厂已经通过了ISO 9002认证。
    本信息可供您在对所涉及产品进行评估和应用时保密使用。其它用途或复制信息需要事先征得百通的书面批准。
