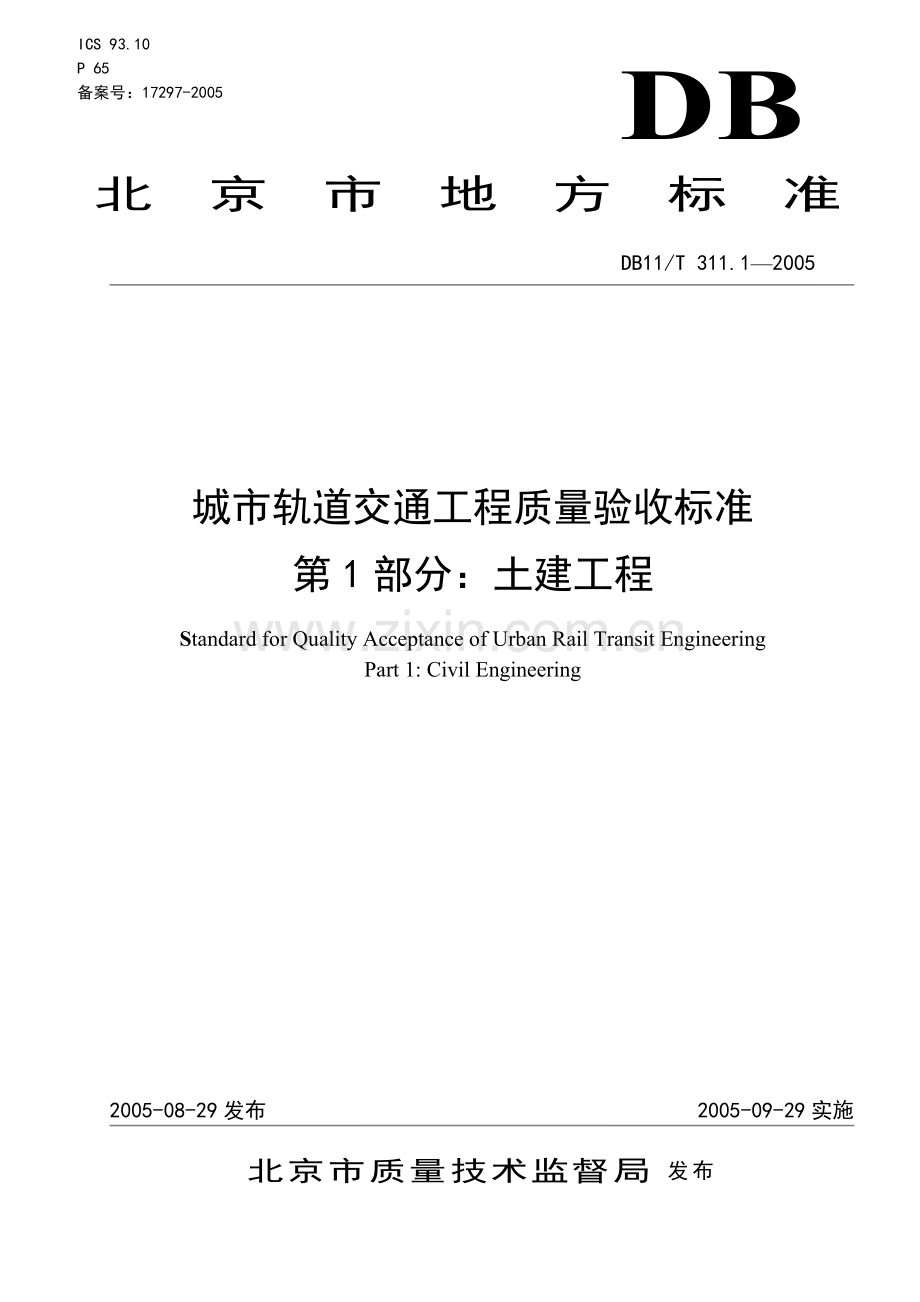

北京市质量技术监督局 发布
2005-09-29实施
2005-08-29发布

城市轨道交通工程质量验收标准
第1部分：土建工程
Standard for Quality Acceptance of Urban Rail Transit Engineering
Part 1: Civil Engineering

DB11/T 311.1—2005
DB
北 京 市 地 方 标 准
ICS 93.10
P 65
备案号：17297-2005

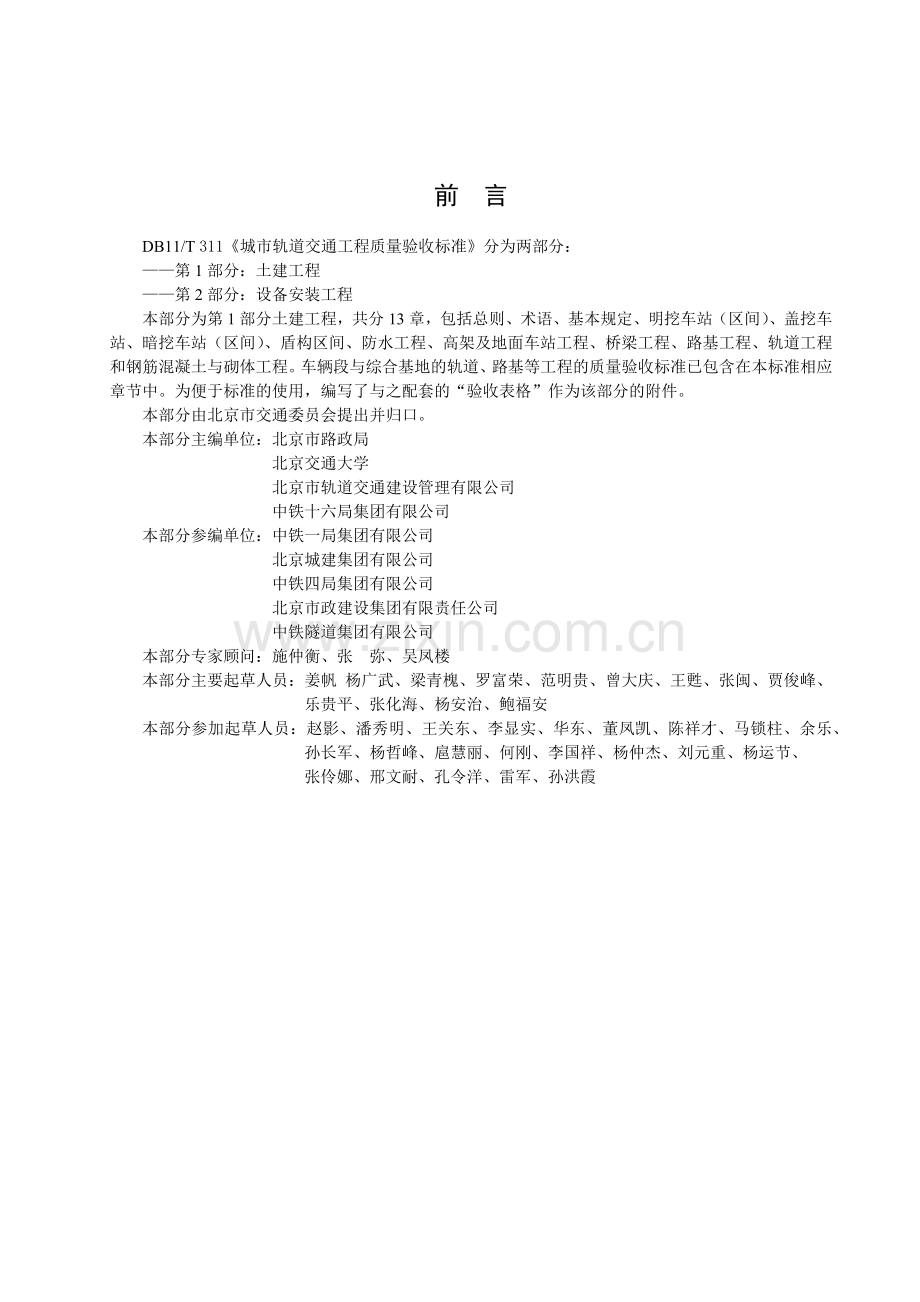

前 言
DB11/T 311《城市轨道交通工程质量验收标准》分为两部分：
——第1部分：土建工程
——第2部分：设备安装工程
本部分为第1部分土建工程，共分13章，包括总则、术语、基本规定、明挖车站（区间）、盖挖车站、暗挖车站（区间）、盾构区间、防水工程、高架及地面车站工程、桥梁工程、路基工程、轨道工程和钢筋混凝土与砌体工程。车辆段与综合基地的轨道、路基等工程的质量验收标准已包含在本标准相应章节中。为便于标准的使用，编写了与之配套的“验收表格”作为该部分的附件。
本部分由北京市交通委员会提出并归口。
本部分主编单位：北京市路政局
北京交通大学
北京市轨道交通建设管理有限公司
中铁十六局集团有限公司
本部分参编单位：中铁一局集团有限公司
北京城建集团有限公司
中铁四局集团有限公司
北京市政建设集团有限责任公司
中铁隧道集团有限公司
本部分专家顾问：施仲衡、张 弥、吴凤楼
本部分主要起草人员：姜帆 杨广武、梁青槐、罗富荣、范明贵、曾大庆、王甦、张闽、贾俊峰、乐贵平、张化海、杨安治、鲍福安
本部分参加起草人员：赵影、潘秀明、王关东、李显实、华东、董凤凯、陈祥才、马锁柱、余乐、孙长军、杨哲峰、扈慧丽、何刚、李国祥、杨仲杰、刘元重、杨运节、
张伶娜、邢文耐、孔令洋、雷军、孙洪霞
引 言
本标准是根据《关于印发2004年北京市地方标准制、修订项目计划的通知》(京质监标发[2004]282号)、《北京市交通委员会关于印发制定地方标准和经营服务规范暂行规定的通知》(京交行发[2004] 395号)和《北京市交通委员会关于印发交通行业2004年北京市地方标准制修订项目计划的通知》（京交行发[2004] 474号）文件要求，由北京市路政局组织编制的。
本部分在编制过程中认真贯彻了“验评分离、强化验收、完善手段、过程控制”的指导思想，进行了广泛的调查研究，总结了北京市轨道交通建设40年来土建工程施工质量验收的实践经验。本部分以现行相关国家标准、铁道部行业标准和北京市地方标准为基础，适当吸收和借鉴了部分国外标准，积极采纳了轨道交通工程施工、监理、设计、建设、科研等相关单位的意见。本部分紧密结合北京市轨道交通土建工程的特点，对检验方法、检验频率和检验指标尽量定量化，严格规范了材料进场验收和施工质量检测的程序及方法，体现了地方针对性和可操作性。
本部分重点参考的标准和规范有：
GB 50299－1999 《地下铁道工程施工及验收规范》（2003年版）
GB 50202～50209－2001 《建筑工程施工质量验收统一标准》
GB 50300－2001 《建筑工程施工质量验收规范》系列规范
TB10413、10414、10415、10417、10424－2003 《铁路工程施工质量验收标准》系列标准
DBJ01－71－2003 《市政基础设施工程资料管理规程》（北京）
为了使本标准不断完善，请各单位在执行过程中，注意积累资料、总结经验，如发现需要修改和补充之处，请将意见和有关资料反馈至北京市路政局（北京市宣武区广内大街317号，邮政编码100053），以供今后修改参考。

城市轨道交通工程质量验收标准
第1部分：土建工程
1　 总则
1.1　 为了加强北京市轨道交通土建工程质量管理，统一北京市轨道交通土建工程施工质量的验收，保证工程质量，制订本标准。
1.2　 本标准适用于北京市新建、改建、扩建等轨道交通工程施工质量的验收，凡在本标准中未做规定的，均按国家、行业及地方现行的有关强制性标准执行。
1.3　 施工单位作为工程施工质量控制的主体，应对工程施工质量进行全过程控制，建设单位、监理单位和勘察设计单位等各方应按有关规定的要求对施工阶段的工程质量进行控制。
1.4　 工程施工应贯彻国民经济可持续发展战略，做好环境保护等工作，合理利用资源，做到文明生产、安全施工。
1.5　 工程质量的检验检测工作取得的数据应真实可靠，完整、规范，全面反映工程质量状况。所用方法和仪器设备应符合现行国家相关标准的规定，检测单位或实验室要具有相应的检测资质。
1.6　 北京市轨道交通土建工程中所采用的承包合同和工程技术文件等对质量的要求应与本标准一致并不得低于本标准的规定。
1.7　 在工程施工中应加强施工监控量测，监测的具体要求应符合相关规范及设计文件的要求。
1.8　 对各单位工程中的临时性工程（不作为永久性建筑物的一部分的工程）虽然不参加工程竣工质量验收，但也应按相关的设计文件和质量标准进行控制，并应保留完整的技术资料。
1.9　 在工程验收中，有关土建工程与设备、信号、供电等专业的接口问题，需要建设单位组织各专业的监理工程师、设计、施工等单位进行联合验收，并要符合各相关专业的验收标准。
1.10　 工程质量的验收除应符合本标准外，尚应符合国家现行有关强制性标准的规定和设计单位设计文件要求。
2　 术语和定义
下列术语和定义适用于本部分。
2.1　
城市轨道交通
urban rail transit
mass transit
在不同型式轨道上运行的大、中运量城市公共交通工具，是当代城市中地铁、轻轨、单轨、自动导向、磁浮等轨道交通的总称。
2.2　
地铁
Metro
underground railway
subway
在城市中修建的快速、大运量用电力牵引的轨道交通。线路通常设在地下隧道内，也有的在城市中心以外地区从地下转到地面或高架桥上。
2.3　
建筑工程 building engineering
为新建、改建或扩建房屋建筑物和附属构筑物设施所进行的规划、勘察、设计和施工、竣工等各项技术工作和完成的工程实体。
2.4　
轨道交通土建工程 civil engineering for track transportation
为新建、改建或扩建城市轨道交通建筑物和附属构筑物设施所进行的规划、勘察、设计和施工、竣工等各项技术工作和完成的工程实体。
2.5　
工程施工质量 constructional quality of engineering
反映工程施工过程或实体满足相关标准规定或合同约定的要求，包括其在安全、使用功能及其在耐久性能、环境保护等方面所有明显和隐含能力的特性总和。
2.6　
验收 acceptance
工程施工质量在施工单位自行检查的基础上，参与建设活动的有关单位共同对检验批、分项、分部、单位工程的质量按有关规定进行检验，根据相关标准以书面形式对工程质量达到合格与否做出确认。
2.7　
进场验收 site acceptance
对进入施工现场的材料、构配件、设备等按相关标准规定要求进行检验，对产品合格与否作出确认。
2.8　
检验批 inspection lot
按同一生产条件或按规定的方式汇总起来供检验用的由一定数量样本组成的检验体。
2.9　
检验 inspection
对检验项目中的性能进行量测、检查、试验等，并将结果与标准规定要求进行比较，以确定每项性能是否合格所进行的活动。
2.10　
见证 witness
监理单位或建设单位现场监督施工单位某过程完成情况的活动。
2.11　
见证取样检测 evidential testing
在监理单位或建设单位监督下，由施工单位有关人员现场取样，并送至具备相应资质的检测单位所进行的检测。
2.12　
平行检验 paraller acceptance testing
监理机构利用一定的检查或检测手段，在承包单位自检的基础上，按照一定的比例独立进行检查或检测活动。
2.13　
旁站 stop and supervision
在工程的关键部位或关键工序的施工过程中，由监理人员在现场进行的监督活动。
2.14　
交接检验 handing over inspection
由施工的承接方与完成方经双方检查并对可否继续施工作出确认的活动。
2.15　
抽样检验 sampling inspection
按照规定的抽样方案，随机地从进场的材料、构配件、设备或工程检验项目中，按检验批抽取一定数量的样本所进行的检验。
2.16　
抽样方案 sampling scheme
根据检验项目的特性所确定的抽样数量和方法。
2.17　
计数检验 counting inspection
在抽样的样本中，记录每一个体有某种属性或计算每一个体中的缺陷数目的检验方法。
2.18　
计量检验 quantitative inspection
在抽样检验的样本中，对每一个体测量其某个定量特性的检查方法。
2.19　
观感质量 quality of appearance
通过观察和必要的量测所反映的工程外在的质量。
2.20　
返修 repair
对工程不符合标准规定的部位采取整修等措施。
2.21　 返工 rework
对不合格的工程部位采取的重新制作，重新施工等措施。
2.22　
缺陷 defect
建筑工程施工质量中不符合规定要求的检验项或检验点，按其程度可分为严重缺陷和一般缺陷。
2.23　
一般缺陷 common defect
对结构构件的受力性能或安装使用性能无决定性影响的缺陷。
2.24　
严重缺陷 serious defect
对结构构件的受力性能或安装使用性能有决定性影响的缺陷。
2.25　
工序 constructional procedure
工程施工过程的基本单元。
2.26　
主控项目 dominant item
工程中的对安全、卫生、环境保护和公众利益起决定性作用的检验项目。
2.27　
一般项目 general item
除主控项目以外的检验项目。
2.28　
混凝土结构 concrete structure
以混凝土为主制成的结构，包括素混凝土结构、钢筋混凝土结构、预应力钢筋混凝土结构等。
2.29　
变形缝 deformation joint
为减轻不均匀变形对建筑物的影响而在建筑物中预先设置的间隙。
2.30　
施工缝 construction joint
在混凝土浇筑过程中，因设计要求或施工需要分段浇筑而在先、后浇筑的混凝土之间所形成的接缝。
2.31　
明挖法 cut and cover
由地面挖开的基坑中修筑地铁车站、隧道的方法。
2.32　
盾构法 shield method
用盾构修筑隧道的暗挖施工方法，盾构是一种钢制壳体内配有开挖和拼装衬砌管片等设备，在钢壳体的保护下进行开挖、推进、衬砌和注浆等作业。盾构又根据开挖的方法和断面形状的不同，分为多种类型。
2.33　
盖挖顺筑法 cover and cut_bottom up
是在地面修筑维持地面交通的临时路面及其支撑后，自上而下开挖土方至基坑底设计标高，再自下而上修筑结构。
2.34　
盖挖逆筑法 cover and cut_top to down
其作业顺序与传统的明挖法相反，方法是开挖地面修筑结构顶板及其竖向支撑结构后，在顶板的下面自上而下分层开挖土方分层修筑结构。
2.35　
旋喷桩 auger injected pile
利用钻机把带有可旋转喷嘴的注浆管钻进土层的预定位置，用高压将浆液从喷嘴中喷射出，冲击破坏土体，与浆液搅拌混合形成的桩体。
2.36　
摩擦桩 friction pile
主要靠表面与土体之间的摩擦力支承荷载的桩。
2.37　
挤密桩 compaction pile
首先振冲器的强力振动使土层挤密，并通过填料进一步加密土层而形成的桩体。
2.38　
水泥强度 cement strength
水泥强度用强度等级表示，水泥强度等级按规定龄期的抗压强度和抗折强度来划分，单位为MPa，水泥的强度等级依次为32.5，32.5 R，42.5，42.5 R，52.5，52.5 R，62.5,62.5R。
2.39　
混凝土耐久性 durability of concrete
在正常设计、施工、使用和维护条件下，混凝土在设计使用期内所具有的抗冻、抗碳化、防止钢筋腐蚀和抗渗的能力。
2.40　
先张法 pretensioning method
先在台座上张拉预应力钢筋，然后浇筑混凝土以形成预应力混凝土构件的施工方法。
2.41　
后张法 post-tensioning method
先浇筑混凝土，待达到规定的强度后再张拉预应力筋以形成预应力混凝土构件的施工方法。
2.42　
防水等级 grade of waterproof
根据工程对防水的要求确定的结构允许渗漏水量的等级标准。
2.43　
轨道结构 track structure
路基面或结构面以上的线路部分，由钢轨、扣件、轨枕、道床等组成。
2.44　
无缝线路 seamless track
钢轨连续焊接或胶结超过两个伸缩区长度的轨道。
2.45　
整体道床 monolithic track-bed
用混凝土等材料灌筑的道床。
2.46　
路基 subgrade
经开挖和填筑而成的直接支撑轨道结构的基础结构物。
2.47　
过渡段 transitionary section
路堤与桥台、路堤与横向构筑物、整体道床与碎石道床等的衔接处，为使轨道刚度与沉降平顺过渡而设置的区域。

3　 基本规定
3.1　 一般规定
3.1.1　 工程施工现场质量管理应有相应的施工技术标准、健全的质量管理体系和施工质量检验制度。
开工前的施工现场质量管理检查记录应由施工单位在施工前按表3.1.1的规定填写，总监理工程师(建设单位项目负责人)进行检查，并做出检查结论。
表3.1.1 施工现场质量管理检查记录 开工日期：
工程名称

施工许可证（开工证）

建设单位

项目负责人

设计单位

项目负责人

监理单位

总监理工程师

施工单位

项目经理

项目技术负责人

序号
项 目
内 容
1
现场质量管理制度

2
质量责任制

3
主要专业工种操作上岗证书

4
分包方资质与对分包单位的管理制度

5
施工图审查情况

6
地质勘察资料

7
施工组织设计、施工方案及审批

8
施工技术标准

9
工程质量检验制度

10
搅拌站及计量设置

11
现场材料、设备存放与管理

12

检查结论：

总监理工程师
（建设单位项目负责人） 年 月 日

3.1.2　 工程应按下列规定进行施工质量控制：
a) 工程采用的主要材料、构配件和设备，施工单位应对其外观、规格、型号和质量证明文件等进行验收，并经监理工程师检查认可。凡涉及结构安全和使用功能的，施工单位应进行检查，监理单位应按规定进行平行检验或见证取样检测；
b) 各工序应按施工规范和技术标准进行质量控制，每道工序完成后，施工单位应进行检查，并形成记录；
c) 工序之间应进行交接检验，上道工序应满足下道工序的施工条件和技术要求。相关专业工序之间的交接检验应经监理工程师检查认可，未经检查或经检查不合格的不得进行下道工序施工。
3.1.3　 工程施工质量应按下列要求进行验收：
a) 工程施工质量应符合本标准和相关专业验收规范的有关规定；
b) 工程施工质量应符合工程勘察、设计文件的要求；
c) 工程施工质量的验收均应在施工单位自行检查合格的基础上进行；
d) 检验批的质量应按主控项目和一般项目进行检验；
e) 隐蔽工程在隐蔽前应由施工单位通知监理单位进行验收，并应形成验收文件；
f) 涉及结构安全的试块、试件和现场检验项目，监理单位应按规定进行平行检验或见证取样检测（见证检测）；
g) 对涉及结构安全和使用功能的重要分部工程应进行抽样检测；
h) 单位工程的观感质量应由验收人员通过现场检查共同确认；
i) 承担见证取样检测及有关结构安全检测的单位应具有相应的资质；
j) 参加工程施工质量验收的各方人员应具备规定的资格。
3.2　 工程质量验收的划分
3.2.1　 工程施工质量验收划分为单位工程（子单位工程）、分部工程（子分部工程）、分项工程和检验批。
3.2.2　 单位工程应按一个完整工程或一个相当规模的施工范围划分。
划分原则：
a) 具备独立施工条件并能形成独立使用功能的建筑物及构筑物为一个单位工程；
b) 建筑规模较大的单位工程，可将其能形成独立使用功能的部分为一个子单位工程。
3.2.3　 分部工程应按一个完整部位或主要结构及施工阶段划分。
划分原则：
k) 按专业性质、建筑物部位确定；
l) 当分部工程较大或较复杂时，可按材料种类、施工特点、施工程序、专业系统及类别等划分为若干个子分部工程。
3.2.4　 分项工程应按工种、工序、材料、施工工艺等划分。
3.2.5　 检验批可根据施工及质量控制和验收需要按施工段或部位等划分。
3.2.6　 城市轨道交通各子单位工程的分部、分项工程划分见表3.2.6-1～3.2.6-9。
表3.2.6—1 明挖车站工程分部、分项工程、检验批划分和检验项目
分部工程
分项工程
检验批
检验项目条文号
检验批验收记录表
主控项目
一般项目
基坑围护与地基加固
基坑支护混凝土灌注桩
≤20根
4.1.2.1～4.1.2.4
4.1.2.5～4.1.2.7
01010011
01010012
地下连续墙
每施工槽段
4.1.3.1～4.1.3.4
4.1.3.5
01010021
土钉墙
施工段
4.1.4.1～4.1.4.6
4.1.4.7～4.1.4.10
01010031
旋喷桩
≤100根
4.1.5.1～4.1.5.4
4.1.5.5
01010041
横撑支护
安装段
4.1.6.1～4.1.6.4
4.1.6.5
01010051
锚杆支护
施工段
4.1.7.1～4.1.7.5
4.1.7.6
01010061
桩间网喷混凝土
施工段
4.1.8.1～4.1.8.2
4.1.8.3～4.1.8.4
01010071
混凝土垫层
浇注段
4.1.9.1～4.1.9.2
4.1.9.3
01010081
土方工程
基坑开挖
每个基坑
4.2.2.1～4.2.2.3
4.2.2.4
01020011
基坑回填
回填段
4.2.3.1～4.2.3.3
4.2.3.4～4.2.3.5
01020021
主体结构
钢筋混凝土柱
钢筋
每根柱
4.3.1.1
4.3.1.2～4.3.1.3
01031011
01031012
模板及支架
每根柱
4.3.2.1～4.3.2.3
4.3.2.4
01031021
混凝土
每根柱
4.3.3.1～4.3.3.3
4.3.3.4
01031031
01031032
01031033
钢管柱
钻孔灌注桩基础
每根柱
4.4
01032011
01032012
钢管柱
每根柱
01032021
01032022
其他钢筋混凝土主体结构工程
模板及支架
施工段
4.5
01033011
01033012
钢筋
施工段
01033021
01033022
混凝土
浇注段
01033031～01033034
施工缝、变形缝、后浇带
施工段
01033041
结构防水
施工段
4.6
参见第8章
附属工程
附属工程含地下通道、出入口、风道、风亭等几类。其分部、分项工程根据施工方法参见相关单位工程的划分。
表3.2.6—2 盖挖车站工程分部工程、分项工程、检验批划分和检验项目
分部工程
分项工程
检验批
检验项目条文号
检验批验收记录表
主控项目
一般项目
基坑围护
基础混凝土灌注桩
每根柱
5.2.1.1～5.2.1.5
5.2.1.6～5.2.1.7
02010011
02010012
地下连续墙
每施工槽段
5.2.2
02010021
桩间网喷混凝土
施工段
5.2.3
02010031
横撑支护
安装段
5.2.4
02010041
基底加固
混凝土垫层
浇注段
5.2.5
02020011
土方工程
土方开挖
每个基坑
5.3.2
02030011
土方回填
回填段
5.3.3
02030021
主体结构
钢管柱
钻孔灌注桩基础
每根柱
5.4.1.1
02041011
02041012
钢管柱
每根柱
5.4.2.1～5.4.2.3
5.4.2.4～5.4.2.6
02041021
02041022
钢筋混凝土柱
钢筋
每根柱
5.5
02042011
02042012
模板及支架
每根柱
02042021
混凝土
每根柱
02042031
02042032
02042033
其他混凝土结构
模板及支架
施工段
5.6
02043011
02043012
钢筋
施工段
02043021
02043022
混凝土
施工段
02043031
02043032
02043033
02043034
施工缝、变形缝、后浇带
施工段
02044011
结构
防水
结构防水
施工段
5.7
参见第8章
附属工程
附属工程含地下通道、出入口、风道、风亭等几类。其分部、分项工程根据施工方法参见相关单位工程的划分。

表3.2.6—3 暗挖车站(区间)工程分部工程、分项工程、检验批划分和检验项目
分部工程
分项工程
检验批
检验项目条文号
检验批验收记录表
主控项目
一般项目
地层超前支护及加固
管棚
每环
6.1.2.1～6.1.2.2
6.1.2.3～6.1.2.4
03010011
超前小导管
每环
6.1.3.1～6.1.3.3
6.1.3.4～6.1.3.5
03010021
注浆加固
每个注浆段
6.1.4.1～6.1.4.3
6.1.4.4～6.1.4.5
03010031
土方开挖
隧道工作面开挖
每个开挖循环
6.2.2.1～6.2.2.5
6.2.2.6～6.2.2.7
03020011
主体结构
钢管柱
钻孔灌注桩基础
每根柱
6.3
03031011
03031012
钢管柱
每根柱
03031021
03031022
钢筋混凝土柱
钢筋
每根柱
6.4
03032011
03032012
模板及支架
每根柱
03032021
混凝土
每根柱
03032031
03032032
03032033
初期支护
喷射混凝土
每个喷射段
6.5.2.1～6.5.2.9
6.5.2.10～6.5.2.14
03033011
03033012
锚杆
每个安装段
6.5.3.1～6.5.3.5
6.5.3.6～6.5.3.8
03033021
钢筋网
每个安装段
6.5.4.1～6.5.4.3
6.5.4.4～6.5.4.8
03033031
钢架
每榀
6.5.5.1～6.5.5.6
6.5.5.7～6.5.5.10
03033041
背后充填注浆
每施工段
6.5.6.1～6.5.6.2
6.5.6.3～6.5.6.6
03033051
二次衬砌
模板和支架
每个安装段
6.6.2.1～6.6.2.2
6.6.2.10
6.6.2.3～6.6.2.9
03034011
钢筋
每个安装段
6.6.3
03034021
03034022
混凝土
每个浇注段
6.6.4.1
6.6.4.2～6.6.4.4
03034031
03034032
03034033
充填注浆
每个注浆段
6.6.5.1
6.6.5.2～6.6.5.3
03034041
施工缝、变形缝、后浇带
每个浇注段
6.6.1
03034051
结构防水
结构防水
每施工段
6.7.1～6.7.5
参见第8章
附属工程
附属工程含地下通道、出入口、风道、风亭等几类。其分部、分项工程根据施工方法参见相关单位工程的划分。

表3.2.6—4 盾构区间分部工程、分项工程、检验批划分和检验项目
分部工程
分项工程
检验批
检验项目条文号
检验批验收记录表
主控项目
一般项目
掘进施工
盾构始发
≤10环
7.1.1.4～7.1.1.5
7.1.1.6
04010011
盾构掘进
≤10环
7.1.2.1～7.1.2.3
7.1.2.4～7.1.2.5
04010021
盾构接收
≤10环
7.1.3.3～7.1.3.4
7.1.3.5～7.1.3.6
04010031
管片拼装
≤10环
7.2.1～7.2.3
7.2.4
04010041
壁后注浆
≤10环
7.3.2.1～7.3.2.2
7.3.2.3～7.3.2.5
04010051
成型隧道
≤10环
7.4.1
7.4.2
04010061
管片制作
钢筋
≤10环
7.5.2.1～7.5.2.3
7.5.3.1
7.5.4.1～7.5.4.2
7.5.5.1
7.5.2.4
7.5.3.2～7.5.3.4
7.5.4.3
7.5.5.2
04020011
04020012
模具
≤10环
7.6.2.1
7.6.3.1
7.6.2.2～7.6.2.4
7.6.3.2
04020021
混凝土
≤10环
7.7.2.1～7.7.2.3
7.7.3
7.7.4.1～7.7.4.5
7.7.2.4～7.7.2.7
7.7.3
7.7.4.6
04020031
04020032
成型管片
≤10环
7.8.2.1～7.8.2.3
7.8.2.4～7.8.2.6
04020041
衬砌防水
衬砌防水
≤10环
7.9.1～7.9.4
7.9.5～7.9.7
04030011

表3.2.6—5 结构防水工程质量检验项目划分及检验范围
类别
分项工程
检验批
检验项目条文号
检验批验收记录表
主控项目
一般项目
地下防水工程
防水混凝土
施工段
8.1.2.1～8.1.2.4
8.1.2.5～8.1.2.7
05010011
水泥砂浆防水层
施工段
8.1.3.1～8.1.3.2
8.1.3.3～8.1.3.5
05010021
卷材防水层
施工段
8.1.4.1～8.1.4.2
8.1.4.3～8.1.4.6
05010031
涂膜防水层
施工段
8.1.5.1～8.1.5.2
8.1.5.3～8.1.5.6
05010041
塑料板防水层
施工段
8.1.6.1～8.1.6.2
8.1.6.3～8.1.6.5
05010051
金属板防水层
施工段
8.1.7.1
8.1.7.2～8.1.7.4
05010061
屋面防水
卷材防水
每一坡面或独立区域
8.2.1.1～8.2.1.3
8.2.1.4～8.2.1.7
05020011
涂料防水
每一坡面或独立区域
8.2.2.1～8.2.2.3
8.2.2.4～8.2.2.6
05020021
细石混凝土防水
每一坡面或独立区域
8.2.3.1～8.2.3.3
8.2.3.4～8.2.3.7
05020031
接缝密封防水
每一坡面或独立区域
8.2.4.1～8.2.4.2
8.2.4.3～8.2.4.5
05020041

表3.2.6—6 桥梁工程分部工程、分项工程、检验批划分和检验项目
分部工程
分项工程名称
检验批
检验项目条文号
检验批验收记录表
类别
名称
主控项目
一般项目
地
基
及
基
础
地基处理
换填地基
每个基坑
9.1.2.1～9.1.2.5
9.1.2.6
06011011
重锤夯实
每个基坑
9.1.3.1～9.1.3.3
9.1.3.4～9.1.3.5
06011021
强夯
每个基坑
9.1.4.1～9.1.4.4
9.1.4.5
06011031
明挖基础
基坑开挖
每个基坑
9.2.2
06011041
基坑回填
每个基坑
9.2.3
06011051
模板与支架
每个基础
9.2.4
06011061
06011062
钢筋
每个基础
9.2.5
06011071
06011072
混凝土
每个基础
9.2.6.1
9.2.6.2～9.2.6.3
06011081
06011082
06011083
钻孔灌注桩
钻孔桩
每根桩
9.3
06012011
06012012
桩基承台
模板及支架
每个承台
9.4.2
06013011
06013012
钢筋
每个承台
9.4.3
06013021
06013022
混凝土
每个承台
9.4.4.1、9.4.4.2
9.4.4.3、9.4.4.4
06013031
06013032
06013033
下部结构
墩台
模板及支架
每个安装段
9.5.2.1
9.5.2.2～9.5.2.3
06021011
06021012
钢筋
每个安装段
9.5.3.1
9.5.3.2
06021021
06021022
混凝土
每个安装段
9.5.4.1～9.5.4.3
9.5.4.4～9.5.4.6
06021031
06021032
06021033
砌体
每个砌筑段
9.5.5.1
9.5.5.2～9.5.5.3
06021041
06021042
06021043
台后填土、锥体及其他
桥台填土
每个桥台
9.6.1.1～9.6.1.3
9.6.1.4
06022011
混凝土
每个砌筑段
9.6.2.1
9.6.2.2
06022021
06022022
06022023
砌体
每个砌筑段
9.6.3.1～9.6.3.3
9.6.3.4～9.6.3.5
06022031
06022032
06022033
上部结构
预制梁
钢筋混凝土简支梁制作
模板及支架
每片梁
9.7.2.1
9.7.2.2～9.7.2.3
06031011
06031012
钢筋
每片梁
9.7.3.1
9.7.3.2～9.7.3.3
06031021
06031022
混凝土
每片梁
9.7.4.1～9.7.4.2
9.7.4.3～9.7.4.5
06031031
06031032
06031033
先张法预应力混凝土简支梁制作
模板及支架
每片梁
9.8.2.1
9.8.2.2～9.8.2.4
06032011
06032012
钢筋
每片梁
9.8.3.1
9.8.3.2～9.8.3.3
06032021
06032022
混凝土
每片梁
9.8.4.1～9.8.4.2
9.8.4.3～9.8.4.5
06032031
06032032
06032033
预应力
每个施工段
9.8.5.1～9.8.5.2
9.8.5.3～9.8.5.5
06032041
06032042
06032043
后张法预应力混凝土简支梁制作
模板及支架
每片梁
9.9.2.1
9.9.2.2～9.9.2.4
06033011
06033012
钢筋
每片梁
9.9.3.1
9.9.3.2～9.9.3.3
06033021
06033022
混凝土
每片梁
9.9.4.1～9.9.4.2
9.9.4.3～9.9.4.5
06033031
06033032
06033033
预应力
每片 梁
9.9.5.1
9.9.5.2～9.9.5.3
06033041
06033042
06033043
简支梁架设
支座
每孔梁
9.10.2.1
9.10.2.2
06034011
架梁
每个安装段
9.10.3.1～9.10.3.3
9.10.3.4～9.10.3.6
06034021
现浇梁
支架上现浇混凝土梁
模板及支架
每个浇筑段
9.11.2.1
9.11.2.2～9.11.2.4
06035011
06035012
钢筋
每个浇筑段
9.11.3.1
9.11.3.2～9.11.3.4
06035021
06035022
混凝土
每个浇筑段
9.11.4.1～9.11.4.2
9.11.4.3～9.11.4.6
06035031
06035032
06035033
预应力
每个浇筑段
9.11.5.1
9.11.5.2
06035041
06035042
06035043
支座
每孔（联）梁
9.11.6.1
9.11.6.2
06035051
钢梁
钢梁拼装及架设
每孔（联）梁
9.12.2.1～9.12.2.4
9.12.2.5、9.12.2.6
06036011
06036012
钢梁支座
每孔（联）梁
9.12.3.1、9.12.3.2
9.12.3.3
06036021
钢梁涂装
每孔（联）梁
9.12.4.1～9.12.4.7
9.12.4.8
06036031
组合梁
钢梁
每孔（联）梁
9.13.2.1
参见钢梁
混凝土桥面板模板及支架
每片板
9.13.3.1
9.13.3.2～9.13.3.3
06037011
06037012
钢筋
每片板
9.13.4.1
9.13.4.2、9.13.4.3
06037021
06037022
混凝土
每片板
9.13.5.1、9.13.5.
