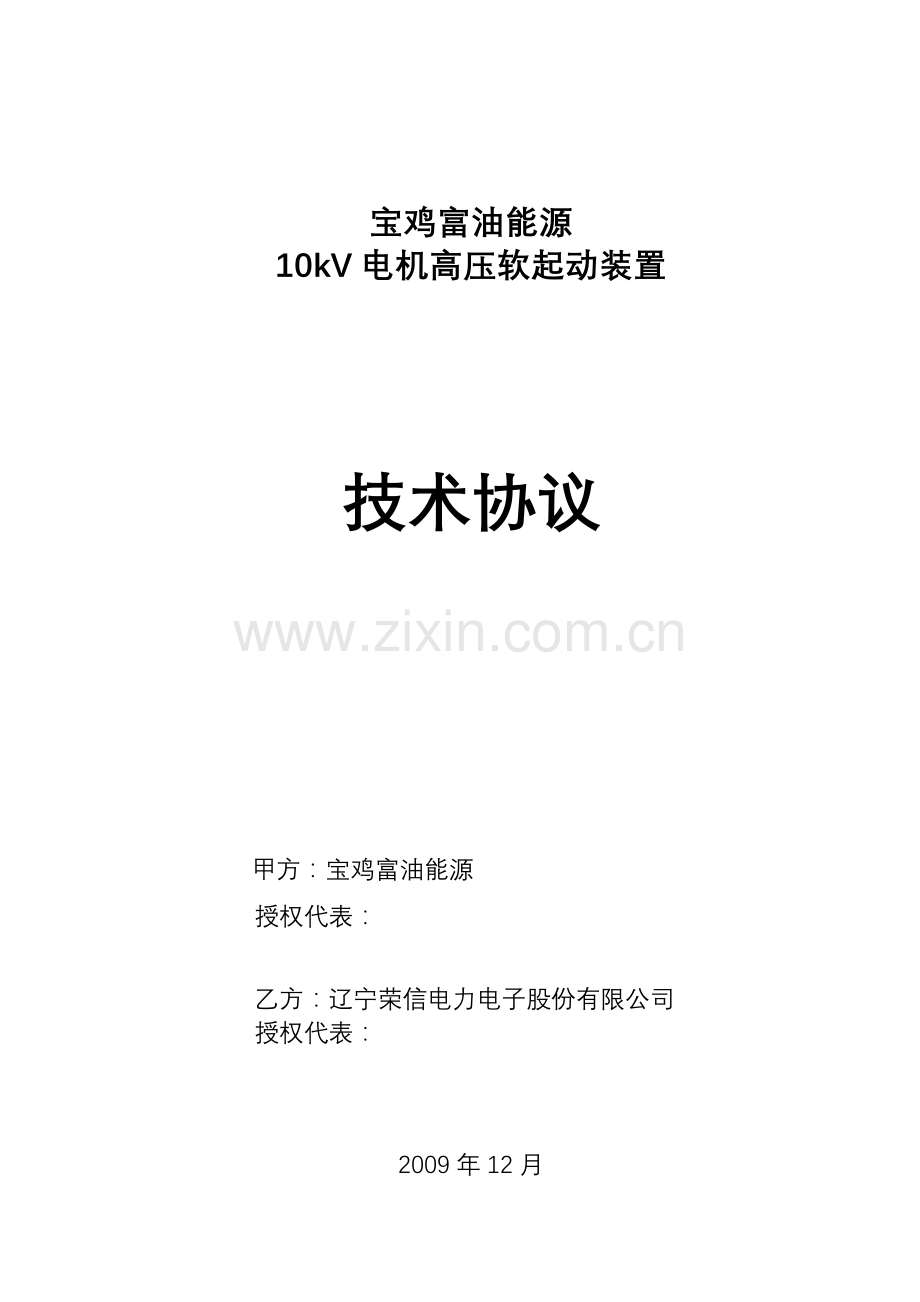

宝鸡富油能源
10kV电机高压软起动装置

技术协议

甲方：宝鸡富油能源
授权代表：
乙方：辽宁荣信电力电子股份有限公司
授权代表：

2009年12月
宝鸡富油能源
10kV电机高压软起动装置

甲 方：宝鸡富油能源
乙 方：辽宁荣信电力电子股份有限公司
宝鸡富油能源（甲方）与辽宁荣信电力电子股份有限公司（乙方）就宝鸡富油能源10kV电机高压软起动装置项目的有关事宜，达成如下技术协议：
一、技术总原则
1、电机参数
电机技术参数：
电压：10kW 功率：2600kW 负载：压缩机（同步电机） 台数：2台
电压：10kW 功率：2000kW 负载：空压机（同步电机） 台数：2台
电压：10kW 功率：1700kW 负载：压缩机（异步电机） 台数：2台
电压：10kW 功率：630kW 负载：碎煤机（异步电机） 台数：1台
2、一拖一工作方式
软起动柜采用一拖一方式（即一台软起动对应一台电机），负载同步电机2600kW/10kV两台，同步电机2000kW/10kV两台，异步电机1700kW/10kV两台，异步电机630kW/10kV一台，共7套软起动装置。
3、 10kV高压软起动装置系统方案图
虚线内为荣信公司需提供的7套10kV高压软起动系统。
荣信公司供货范围：10kV高压软起动装置7套（含内置旁路接触器）
（单台软起动装置系统方案图）

二、供货范围及技术要求
1．详细供货清单
附表1详细供货清单
序号
设备名称
规格型号
数量
生产厂家
备注
1
10kV高压软起动装置
VFS-S-F2600B-I
2套
荣信电力电子
股份有限公司
内置旁路
2
10kV高压软起动装置
VFS-S-F2000B-I
2套
荣信电力电子
股份有限公司
内置旁路
3
10kV高压软起动装置
VFS-A-F1700B-I
2套
荣信电力电子
股份有限公司
内置旁路
4
10kV高压软起动装置
VFS-A-F630B-I
1套
荣信电力电子
股份有限公司
内置旁路
2．高压软起动装置（VFS）
主要元、器件详细配置清单：（以下器件为单台高压软起动装置配置）
序号
元器件名称
产地
适用机型
备注
1
晶闸管
株洲所
VFS

2
电容器
德国
VFS

3
BOD保护
德国
VFS

4
控制器
荣信公司
VFS

5
液晶显示器
荣信公司
VFS

6
散热器
荣信公司
VFS

7
低压接触器
施奈德公司
VFS

8
低压继电器
施奈德公司
VFS

9
光纤
美国惠普
VFS

3．工作原理及起动控制模式
工作原理：
高压软起动装置控制核心是先进的微处理器CPU，通过CPU对主回路可控硅相角触发的控制来实现的。通过逐渐增加电机端的电压和电流，平滑的增加电机转矩。在此过程中，RC阻容吸收单元不仅吸收尖峰电压同时起到静态均压的作用。光纤隔离可控硅触发单元发出强的触发脉冲来保证可控硅组件的动态均压。转矩检测可以实时检测到输出到电机的转矩并反馈到软起动器。同时检测到来自相位、电流、温度的正常信号。适时发出旁路合闸命令。直至电机正常运行。这种起动方式可以降低电机的起动冲击电流，减少对电网和电机自身的冲击及对机械负载的冲击。延长设备的使用寿命。
软起动控制模式：
1） 电压斜坡起动：出厂设置为具有限流功能的电压斜坡，这也是最可靠的起动模式。可以满足大多数应用场合，其初始转矩设定为电机刚好能带动负载转动时的值，然后电压逐渐的平滑上升。在限定的斜坡时间和电机起动电流范围内，使电机平滑上升到全速运转。
2） 限流起动：起动时，电流快速增加到限定值，一直到电机全速运行。
3） 突跳起动：用于起动高磨擦负载及重载，短时要求较高的起动转矩。脉动冲初始化为80%VR，没有电流限制，负载脱离静态滞阻可调时间为0.0~1秒。
4） 自由停车或软停车可选：可以适用不同的停车场合-如消除水泵的水锤效应。以满足特殊需要。
4．设备主要技术性能
1)有级变频、无级调压是目前最先进的固态软起动技术。
2)起动电流更小（可以控制在2倍额定电流左右)。
起动力矩大(达到80%~90%额定值以上)。
3)荣信公司生产制造的专用于大功率电机的高压有级变频软起动系统，是荣信公司在中国、欧洲及亚洲申请的专利技术。
4)起动时间可进行设定。
在电机的起动过程，高压软起动装置可以自动依据电机的起动电流自动调节起动时间；也可以在控制柜的设定屏人为设定起动时间。
5)无需突跳控制。
荣信公司软起动装置无需突跳控制，系统有足够的起动力矩保证无冲击平滑起动。
6)大力矩小起动电流的起动全程控制。
7)起动时间和起动转矩可调，可以根据现场要求任意调整起动时间和起动转矩。
8)采用数字控制方式，可以实现多种通讯接口，易于网络化。
9)保护功能完善。
10)采用国内外优质晶闸管。
11)起动方式灵活，可以根据现场负载情况和电网情况选择不同的起动频率组合，在不同的起动频率下实现电压斜坡起动和限流起动等多种起动方式。
12)电机起动控制灵活，可以实现正反两个方向起动。
13)具有自由停车、软停车和制动停车3种停车方式。
软停车过程，电压逐渐降低，转数逐渐下降到零，避免自由停车引起的转矩冲击。
14)起动时间、起动转矩可调，可以根据现场要求任意调整起动时间、起动转矩。
15)设有过电流保护、起动超时保护、阀组触发失败保护等多种保护功能。
16)安装使用简单。安装时只需连接电源线和电机线即可投入运行。在加高压运行前，允许使用低压对整个系统进行机械及电气测试。具有自检测，自学习和自动设置起动参数的功能。
5.荣信股份高压软起动装置的特点：
1）起动冲击电流小，起动电流控制在2倍左右。
由于该设备采用了荣信电力电子的专利技术—有级变频起动技术，高压软起动装置投入时，空压机电机的起动电流控制在可调的2倍额定电流左右，电网最大压降不超过10%，彻底消除电动机在起动时对电网的冲击，减小对用户电网的过多的裕量要求。
2）起动转矩可调，起动平滑。
由于该设备采用了荣信电力电子的专利技术—有级变频起动技术，通过控制电机的压频比，在起动过程中可以将起动转矩控制额定转矩的80%~90%左右，这样克服了减压起动力矩不足的缺点，使整个起动过程平滑平稳。同时该技术可以做到在起动初低频下转矩可以达到额定转矩的80%~90%，这样就避免了普通固态软起动由于起动初力矩不足，采用突跳方法（短时间不限电流起动来获得电机的初始转矩）而带来的短时间的电气和机械冲击。
3）起动控制方式灵活。
具有有级变频、无级调压的功能，可以实现多个起动频率的组合方式。同时配合电压斜坡、电流斜坡、恒流起动等多种起动方式，可以满足各类工业现场要求。
4）完善的设备保护和自检功能，丰富的电机运行保护功能。
该设备具有触发脉冲检测、可控硅击穿检测等多种设备自检功能。同时提供多种专业的电机运行综合保护功能。详见技术参数。
5）结构简单，体积紧凑。
一体化设计，用户只需要接入输入、输出高压电力电缆和控制电缆，便可投入运行。设备在出厂前都进行真实的高压带载试验，同时出具试验报告。柜体进线方式：电缆下进下出。
6）模块化设计，低故障率。
软起动器为模块化设计，功率单元能方便的从安装板上移出，进行检修或更换。软起动装置内部控制信号采用光纤通讯，大大提高了系统抗电磁干扰特性和可靠性。
7）优良的性起动性能。
起动时的谐波符合国际标准（IEEE519-1992）和国家标准（GB/T14529-93 电能质量公用电网谐波 ）要求，无需安装滤波器。起动时，保证母线电压的波动不低于国家规定的85%Ue标准。
8）人性化安全设计。
为避免调试高压电机过程中一些人为的误操作引起意外事故，软起动器具备带低压电机进行预调试功能。柜体所有金属外壳、屏障和柜门按规定要求进行正确的接地，柜内有专用接地母排，可连接多个接地端子。
9）丰富的网络接口。
VFS向用户提供了Modebus、Profibus、Canbus、Ethernet等工业网络接口，可以满足各种工业现场的自动化操作要求。
6．系统保护功能。
荣信高压软起动装置具有起动次数过频保护、起动超时保护、阀组触发失败保护、可控硅击穿保护、输入缺相保护、三相不平衡保护、相序错误保护、堵转保护、过电压保护、欠电压保护、晶闸管故障保护、过载保护、欠载保护等多种保护功能。
LCD液晶屏可显示各种运行状态和进行相关的设定参数。
保护功能
过载保护：过载等级0%-100%可调，跳闸时间可自行设置，在0-60s内可调。
欠载保护：当电流下降到设定的欠载保护级别时系统自动跳闸，欠载级别在0%-99%内可调，跳闸时间可自动设置，在0-60s内可调。
过压保护：过压等级可调，当系统电压超过设定电压级别时自动跳闸，过压级在0%-199%内可调，跳闸延时可调，跳闸时间可自动设置，在0-60s内可调。
欠压保护：当起动时检测到欠压到达系统设定级别时系统报警，并自动跳闸，欠压级在0%-99%内可调，跳闸时间可自动设置，在0-60s内可调。
起动次数过频保护：可自行设定连续起动次数，30次/小时可调，当超出设定范围时自动报警跳闸。
相序保护：具有反相识别功能，当进线相序错误时，控制器自动报警跳闸。
缺相保护：当发生缺相故障时自动跳闸。
三相不平衡保护：当三相电流之差超过设定的不平衡级别时自动跳闸，不平衡级别在0%-25%内可调。
堵转保护；当电机在起动时发生堵转情况，系统自动报警并跳闸。
晶闸管故障保护：当晶闸管过热或触发板触发能量过低时，系统报警并自动跳闸。
接线错误保护：当接线出现错误时系统报警并自动跳闸。
起动后旁路不正常保护：起动完成后旁路接触器不正常工作时系统报警并自动跳闸。
安全维护保护：在设备运行带有高压时，柜门自动上锁，高压断掉后方可打开柜门维护。还具有具有自检程序、电子过载保护和报警、过热保护、频率保护 接地漏电保护、电机温度保护 功率因数监控 重复起动时间限制等保护。
三、 设备系统技术参数
高压软起装置的主要技术指标
负载种类
三相高压异步电机, 同步电机
交流电压
10kVAC+10%-15%
功率范围
2600kW，2000kW，1700kW，630kW
过载容量
连续：125%控制器标称值
过载：500%/60秒
频率
50Hz±2Hz 可用硬件设定
主回路组成
30 SCRS）
SCR反向峰值电压
6500V-39000V（视型号而定）
相序
正相序下工作
瞬时过电压保护
dv/dt吸收网络
冷却
自然冷却
旁路接触器
具有直接起动容量的接触器，12KV和630A采用真空接触器。
环境条件
机柜温度0℃— 50℃（32°F——122°F）
（－20℃—50℃ 可选加热器）
海拔0-3300ft(1000米)
5%—95% 相对湿度
控制方式
用户提供2或3线120V AC DC或 220V AC DC
辅助继电器
多路输出，C型干式继电器，最大5安培250VAC
8个可编程继电器
故障指示器：C型干式继电器
击穿电压
2300V-6900V为60KV
10000V-15000V为110KV
认证
IEC标准
电机保护
相电流不平衡保护
不平衡跳闸标准：5-30%任意两相
不平衡跳闸延时：1-20秒
负载缺相保护
跳闸值：10-90% FLA
跳闸时间：1-60秒
起动超时保护
起动时间可设定1-120秒
起动次数保护
范围：每小时起停1-6次
每两次间隔时间：1-60分钟
可编程输出
模式/比率
C型干式最大值，240VAC 5安培,最大功率1200VA
运行指示
起动/停止、起动/软停
全速运行指示
全速/停止、全速/软停
加速校正
斜坡可编程：电压、电流
初始电压：0-100%
电流限流：0-500%
起动频率设定
1/4fe、1fe （1fe=额定频率 50HZ）
每段起动频率的初始电压的设定
初始起动电压：0-100%
故障显示
SCR击穿、同步信号丢失、触发脉冲丢失、堵转、缺相、相间不平衡跳闸、过载、过温、过流、短路、过电压、欠压或其它任何跳闸
锁机显示
起动间隔时间不足，超温及其他其他起动条件不足均显示锁机
控制数据状态记录
最新的30个起动记录
包括起动时间，电流
最新的30个报警记录
包括报警时间，事件原因
最新的30个跳闸记录
包括跳闸时间，事件原因，故障电流、电压等数值
仪表检测功能
电流数据
A、B、C相电流、平均电流、接地故障
起动数据
平均起动时间、平均起动电流、离最近一次起动的时间
电阻型温度检测器数据
（选项） 温度读数达12个温度检测器
电网检测
KW、KVAR、PF、KWH
工业网络接口
通讯协议
Modbus RTU、Profibus（选项）、Ethernet（选项）
通讯接口
RS-485
网络连接
每个VFS可与247个VFS设备连网通讯
功能
通过通讯接口可以观察运行状态和编程
人机操作界面
LCD显示
LCD（液晶）显示
键盘
11个触摸式键盘
状态显示
12个LED指示灯，包括：电源、运行、报警、跳闸、远程、本地、软停等。
远程控制能力
可以在远程控制起、停车。
时钟和记忆
出厂预置存储器
可编程只读存储器
用户设定及状态
信息存储在掉电不丢失的EEPROM、不需要电池
实时时钟
在系统带电时时钟由系统电源供电，在系统掉电时时钟由长寿命锂电池供电

四、技术资料交付范围及时间进度
乙方在技术协议签订一周内，向甲方提供高压软起动设备有关的图纸、平面布置图、端子排图及原理图各三份和CAD图纸光盘一张。
下列中文设计文件三份，电子版一份。
1、产品安装说明书，使用说明书及设计、安装必不可少的资料
2、配电柜外型尺寸、重量、安装尺寸及基础开孔图
3、二次标准接线图
4、所需电缆型号
乙方在产品完成后，提供以下中文技术文件三份给甲方
1、质量证明文件
2、运行使用说明书
3、维护说明书
4、装配图和安装说明书
5、二次接线
五、技术培训
1、乙方负责对甲方现场人员进行现场技术培训，培训内容包括：
（一）高压软起动装置部分
▲高压软起动装置原理
▲高压软起动装置维护
▲高压软起动装置故障处理
（二）起动操作
2、培训时间
在系统调试完成后进入试运行期间，对全体接受培训人员进行培训。
3、 接受培训的人员
(1) 全体维护电工
(2) 甲方机电科的技术员或工程师
六、安装、调试及验收
1、甲方责任
(1) 甲方负责乙方设备及部件的到位安装，并负责相关电缆的铺设工程。
(2) 负责设备到达现场后的现场保管工作。
(3) 乙方在设备调试时甲方应给予相应的配合和方便条件。
(4) 甲方负责为乙方设备提供必需的空间、通风设施及环境。
(5) 甲方在合同签订后20天内，负责提供与现场各监控系统及必要的检测信号的接口数量要求及信号制式，并对所提供的资料正确性负责。
2、乙方责任
(1) 乙方负责设备生产制造及出厂试验，保证设备质量。
(2) 乙方负责本装置现场安装指导工作。
(3) 乙方负责指导高压软起动装置内部线缆的接线和调试。
(4) 乙方在甲方的配合下负责高压软起动装置的调试工作。
(5) 乙方在合同签订后20天内，负责提供符合技术要求的高压软起动装置尺寸图一份，并对所提供的资料正确性负责。
(6) 乙方免费为用户提供相关的技术资料。
(7) 乙方免费为甲方培训技术人员和操作维护人员，免费对用户系统进调试。
3、验收
甲、乙双方在设备安装调试后连续运行72小时后共同组织验收。
七、质保期
1、设备安装调试运行验收后一年内为质量保证期。
2、一年内除不可抗拒原因或甲方原因以外所造成的设备损坏由乙方负责免费修复或更换。
八、其它
1、本协议未尽事宜，双方协商解决；
2、本协议一式五份（甲方保留3份，乙方保留5份），经签字盖章后与合同同时生效。

甲方：宝鸡富油能源
授权代表 （签章）：
电话：
传真：

年 月 日

乙方：辽宁荣信电力电子股份有限公司
授权代表 （签章）：
电话：
传真：

年 月 日
