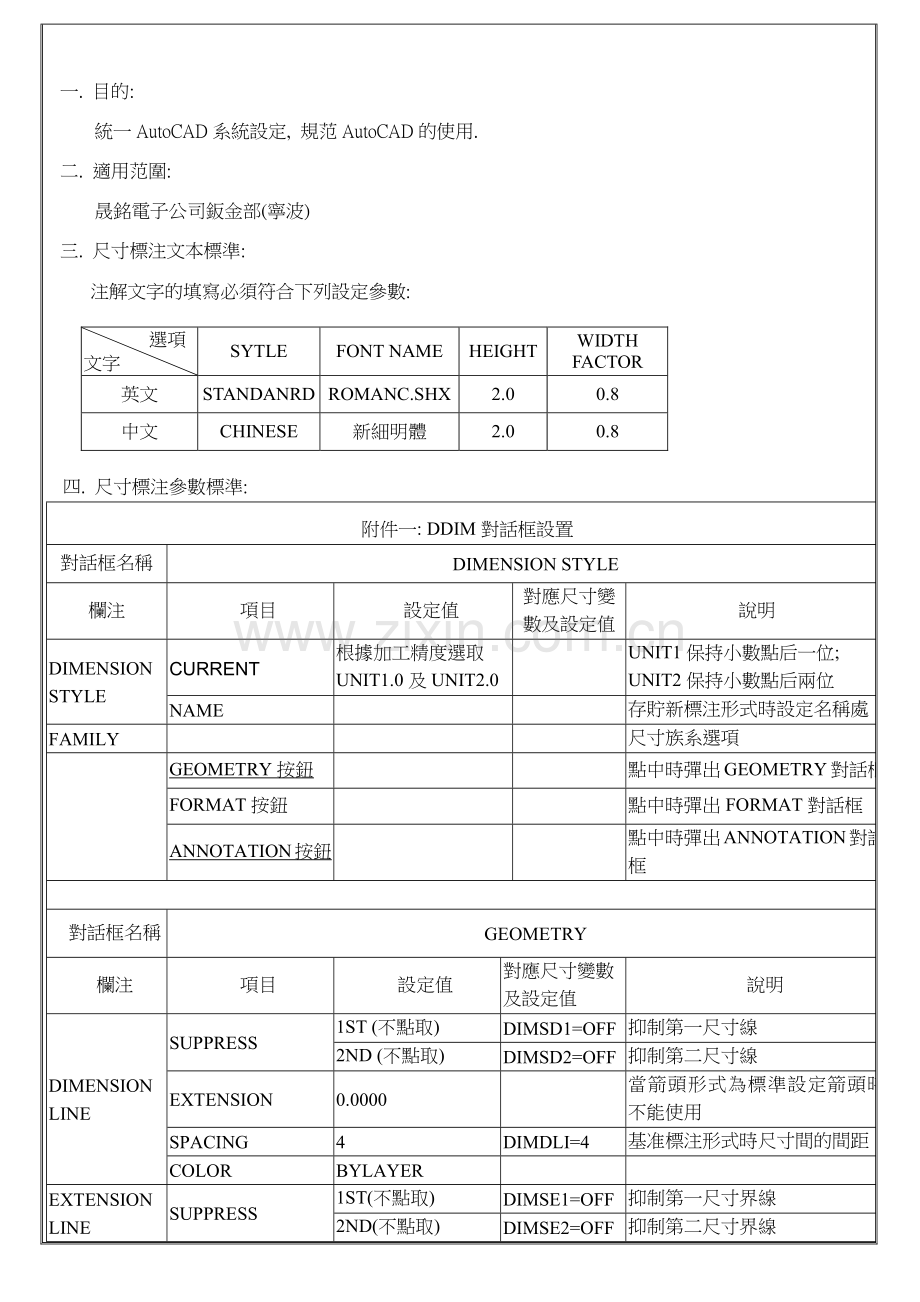

一. 目的:
統一AutoCAD系統設定, 規范AutoCAD的使用.
二. 適用范圍:
晟銘電子公司鈑金部(寧波)
三. 尺寸標注文本標準:
注解文字的填寫必須符合下列設定參數:
四. 尺寸標注參數標準:
附件一: DDIM對話框設置
對話框名稱
DIMENSION STYLE
欄注
項目
設定值
對應尺寸變數及設定值
說明
DIMENSION STYLE
CURRENT
根據加工精度選取UNIT1.0及UNIT2.0
UNIT1保持小數點后一位;
UNIT2保持小數點后兩位
NAME
存貯新標注形式時設定名稱處
FAMILY
尺寸族系選項
GEOMETRY按鈕
點中時彈出GEOMETRY對話框
FORMAT按鈕
點中時彈出FORMAT對話框
ANNOTATION按鈕
點中時彈出ANNOTATION對話框
對話框名稱
GEOMETRY
欄注
項目
設定值
對應尺寸變數及設定值
說明
DIMENSION LINE
SUPPRESS
1ST (不點取)
DIMSD1=OFF
抑制第一尺寸線
2ND (不點取)
DIMSD2=OFF
抑制第二尺寸線
EXTENSION
0.0000
當箭頭形式為標準設定箭頭時不能使用
SPACING
4
DIMDLI=4
基准標注形式時尺寸間的間距
COLOR
BYLAYER
EXTENSION LINE
SUPPRESS
1ST(不點取)
DIMSE1=OFF
抑制第一尺寸界線
2ND(不點取)
DIMSE2=OFF
抑制第二尺寸界線
EXTENSION
0.5
DIMEXE=0.5
延伸線伸出尺寸線的延伸量
ORIGIN OFFSET
0.5
DIMEXO=0.5
延伸線原點偏移量
COLOR
BYLAYER

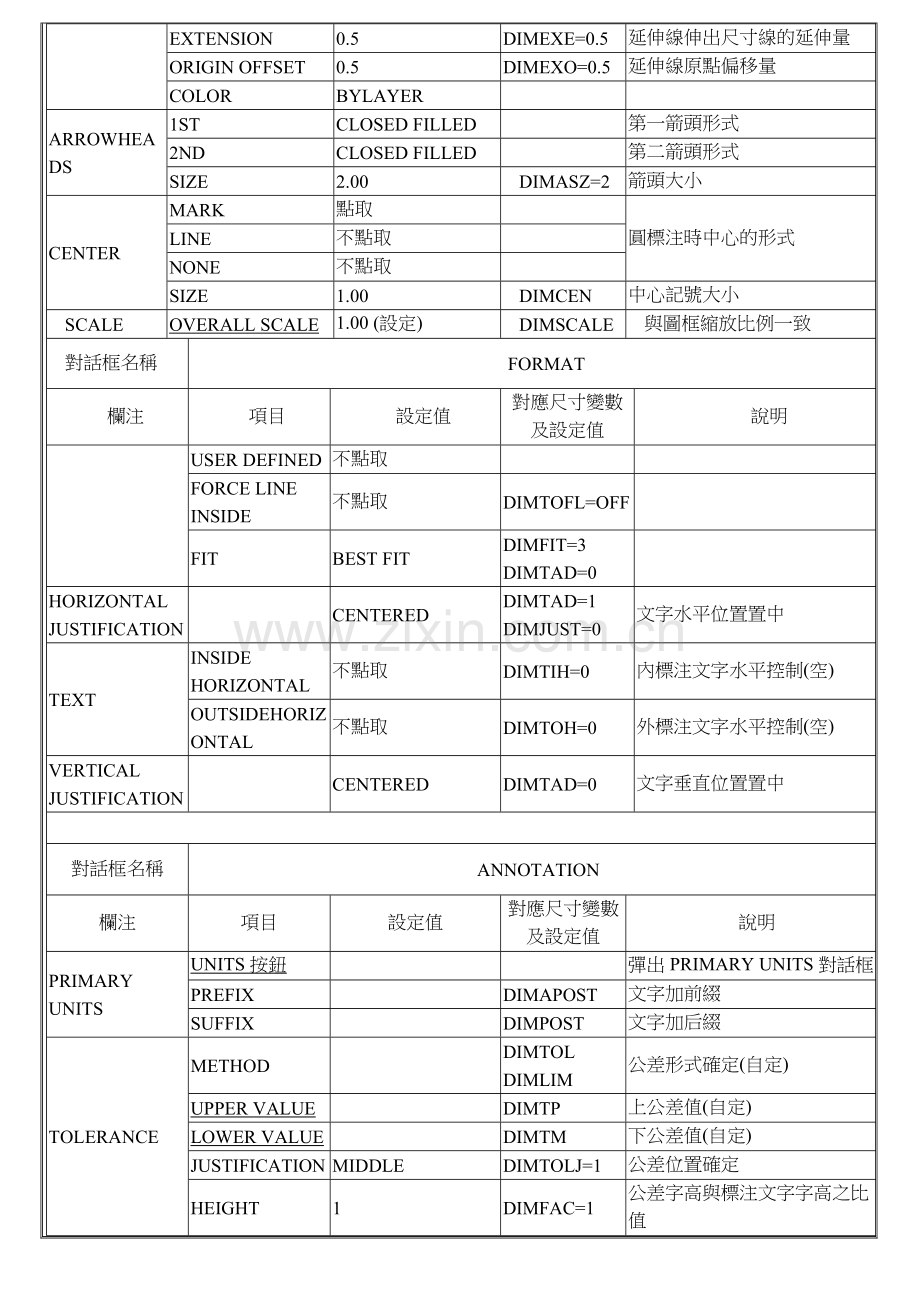

ARROWHEADS
1ST
CLOSED FILLED
第一箭頭形式
2ND
CLOSED FILLED
第二箭頭形式
SIZE
2.00
DIMASZ=2
箭頭大小
CENTER
MARK
點取
圓標注時中心的形式
LINE
不點取
NONE
不點取
SIZE
1.00
DIMCEN
中心記號大小
SCALE
OVERALL SCALE
1.00 (設定)
DIMSCALE
與圖框縮放比例一致
對話框名稱
FORMAT
欄注
項目
設定值
對應尺寸變數及設定值
說明
USER DEFINED
不點取
FORCE LINE INSIDE
不點取
DIMTOFL=OFF
FIT
BEST FIT
DIMFIT=3
DIMTAD=0
HORIZONTAL JUSTIFICATION
CENTERED
DIMTAD=1
DIMJUST=0
文字水平位置置中
TEXT
INSIDE HORIZONTAL
不點取
DIMTIH=0
內標注文字水平控制(空)
OUTSIDEHORIZONTAL
不點取
DIMTOH=0
外標注文字水平控制(空)
VERTICAL JUSTIFICATION
CENTERED
DIMTAD=0
文字垂直位置置中
對話框名稱
ANNOTATION
欄注
項目
設定值
對應尺寸變數及設定值
說明
PRIMARY UNITS
UNITS按鈕
彈出PRIMARY UNITS對話框
PREFIX
DIMAPOST
文字加前綴
SUFFIX
DIMPOST
文字加后綴
TOLERANCE
METHOD
DIMTOL
DIMLIM
公差形式確定(自定)
UPPER VALUE
DIMTP
上公差值(自定)
LOWER VALUE
DIMTM
下公差值(自定)
JUSTIFICATION
MIDDLE
DIMTOLJ=1
公差位置確定
HEIGHT
1
DIMFAC=1
公差字高與標注文字字高之比值
ALTERNATE
UNITS
ENABLE UNITS
替用單位選項
一般不用該欄內容
TEXT
STYLE
STANDARD
DIMTXSTY
標注文字字形
HEIGHT
2.0
DIMTXT=2.0
文字字高設定 根據實際情況設為2.0
GAP
0.5
DIMGAP=0.5
文字與標注線之間的距離
COLOR
BYLAYER
DIMCLRT

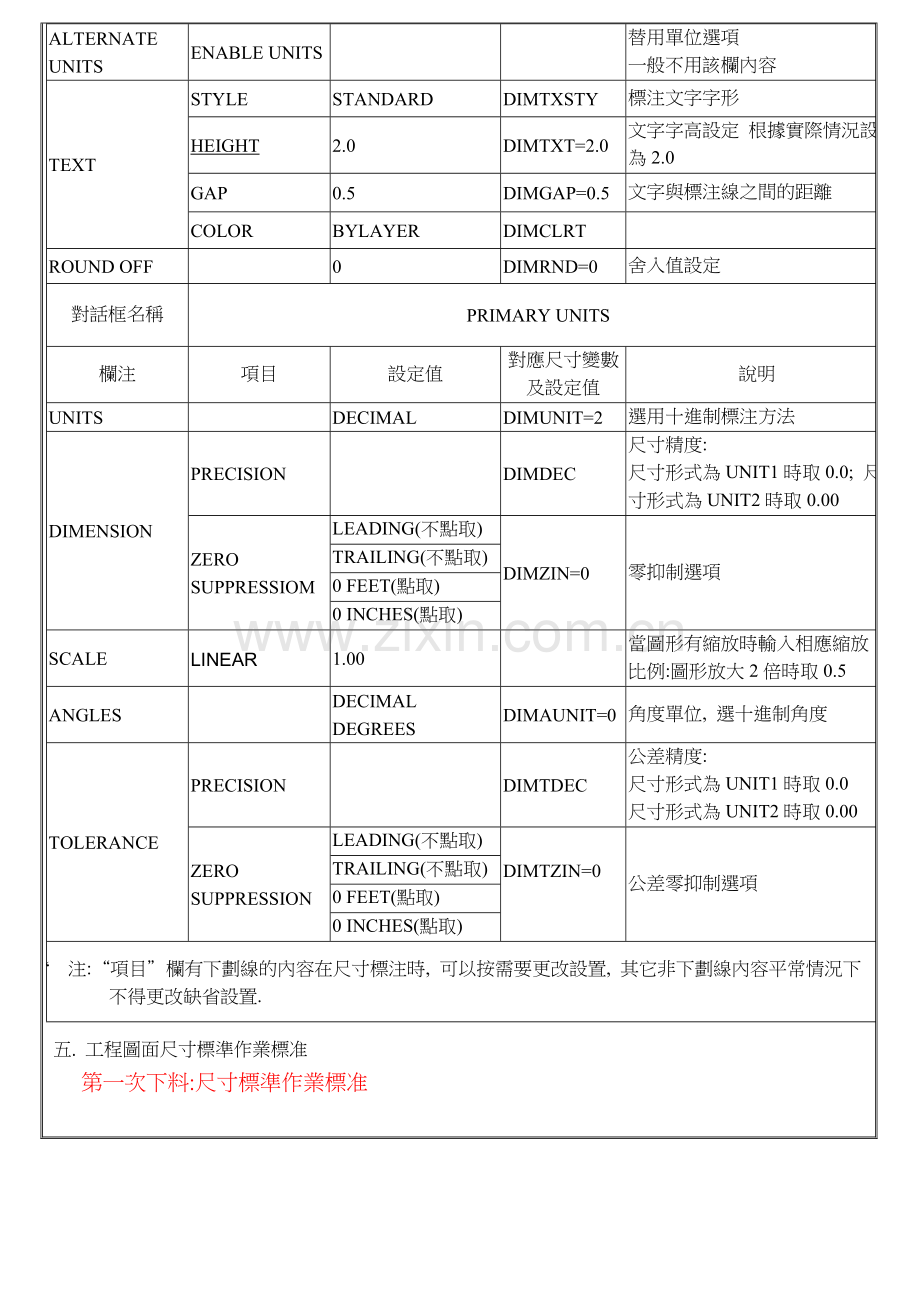

ROUND OFF
0
DIMRND=0
舍入值設定
對話框名稱
PRIMARY UNITS
欄注
項目
設定值
對應尺寸變數及設定值
說明
UNITS
DECIMAL
DIMUNIT=2
選用十進制標注方法
DIMENSION
PRECISION
DIMDEC
尺寸精度:
尺寸形式為UNIT1時取0.0; 尺寸形式為UNIT2時取0.00
ZERO SUPPRESSIOM
LEADING(不點取)
DIMZIN=0
零抑制選項
TRAILING(不點取)
0 FEET(點取)
0 INCHES(點取)
SCALE
LINEAR
1.00
當圖形有縮放時輸入相應縮放比例:圖形放大2倍時取0.5
ANGLES
DECIMAL
DEGREES
DIMAUNIT=0
角度單位, 選十進制角度
TOLERANCE
PRECISION
DIMTDEC
公差精度:
尺寸形式為UNIT1時取0.0
尺寸形式為UNIT2時取0.00
ZERO SUPPRESSION
LEADING(不點取)
DIMTZIN=0
公差零抑制選項
TRAILING(不點取)
0 FEET(點取)
0 INCHES(點取)
注: “ 注:“項目”欄有下劃線的內容在尺寸標注時, 可以按需要更改設置, 其它非下劃線內容平常情況下不得更改缺省設置.
五. 工程圖面尺寸標準作業標准
第一次下料:尺寸標準作業標准
說明: 1 第一次下料以相對坐標標注
2 相同孔徑大小的圓孔在圖面右下側圖框上角處標示
前加工尺寸:標準作業標准
說明: 1 前加工標注以相對坐標標出前加工成形位置
2 剖視圖要標注成形高度
3 標注最大外形尺寸
二次LASER尺寸標注標准
說明:1 二次鐳射尺寸標注以相對坐標標注
2 二次鐳射尺寸標注位置主要以針對第一次鐳射相對位置標注尺寸
如有第三次或第四次鐳射,同理主要標注上工程所下料位置的相對位置尺寸
第二次前加工尺寸標注
說明:
1. 二次前加工尺寸標注以相對坐標
2. 二次前加工尺寸標注位置主要以針對上工程相對位置標注尺寸
3. 如有三次或第四次前加工,同理主要標注上工程所下料位置的相對位置尺寸
折床折彎和易模成形標注:
說明:
1. 圖面組織:圖面由主視圖(展開圖)與折彎示意圖(側視圖),剖視圖構成.
1.1主視圖各圖元按加工性質放在對應層上,折彎線置於折彎層上,毛刺面一律向下
1.2側視圖用來指示折彎方向及相關尺寸,除折邊和標識方向的圖元外,多餘部分圖元一律刪去; 折邊圖元不得過於擁擠,否則作剖視圖表達.
1.3剖視圖用來表達小折或易模成形部分的方向及相關尺寸,同一方向(向上或向下)與尺寸的剖視圖元只畫一個並注明幾處,如(SECTION A-A 6PLS) 用"aa" "bb"等字樣標注於主視圖相應圖元附近.
2. NOTE填寫:
折床工程圖中須注明90∘清角折彎時的變形區寬度,如下列字樣“ NOTE:未注明折彎變形區寬度k=0.4 ”(其它變形區寬度均須在主視圖中標注).
3尺寸標注：
產品展開圖標注料內尺寸,90°折角系數在圖左下角標示, 側視圖和剖視圖標料外尺寸,剖視圖注意比例系數和成形數量, 展開圖標注料內尺寸時,需仔細注意尺寸標注的邊續性和完整性,尺寸標注一律用線性尺寸標注方式, 標注形式以UNIT2為准,尺寸標注及相關要求參見附件一.
附件一: 折床工程圖圖面要求
圖例
圖例要點注解
一般折彎:
1. 主視圖標注折彎料內尺寸,
2. 側視圖﹑剖視圖標注折彎料外尺寸;
3. 在本體中間的折彎位置尺寸須標注.
反折壓平﹑R角折彎:
1. 側視圖中折彎內R大于2.0時須標注內R尺寸;
2. 非默認折彎變形區寬度(即非90∘折彎變形區寬度), 須在主視圖中標注.
對折邊
須標注折起后的對折邊距離
非90∘折彎:
1. 側(剖)視圖中標注折彎角度﹑各折邊料內尺寸;
2. 須制作檢測治具, 以便折床加工時校正.
段差尺寸標注, 如圖所示:
n形折彎尺寸標注, 如圖所示:
折彎時易整體移位的產品, 須標注孔到折邊的距離, 便于折彎時檢測.
1. 當展開后折彎方向無法判斷, 且前步工序有抽孔﹑抽形﹑沙拉孔﹑壓五金件時, 折床側(剖)視圖中須將其保留, 以便判斷折彎方向, 如圖所示:
2. 若產品展開后外形對稱而實際不對稱時, 須標注非對稱處尺寸, 並在NOTE中注明產品不對稱, 以免折彎時方向錯誤.
折彎時應標注定位可靠的尺寸(長邊尺寸), 如圖所示:
复雜形狀的折彎, 盡量標注第一次折彎尺寸, 可減少折彎時的累積誤差, 如圖所示, 尺寸A﹑B相對于底部折彎來說是第一次折彎尺寸, 須標注.
