工程设计技术措施讲座
第三讲，门窗

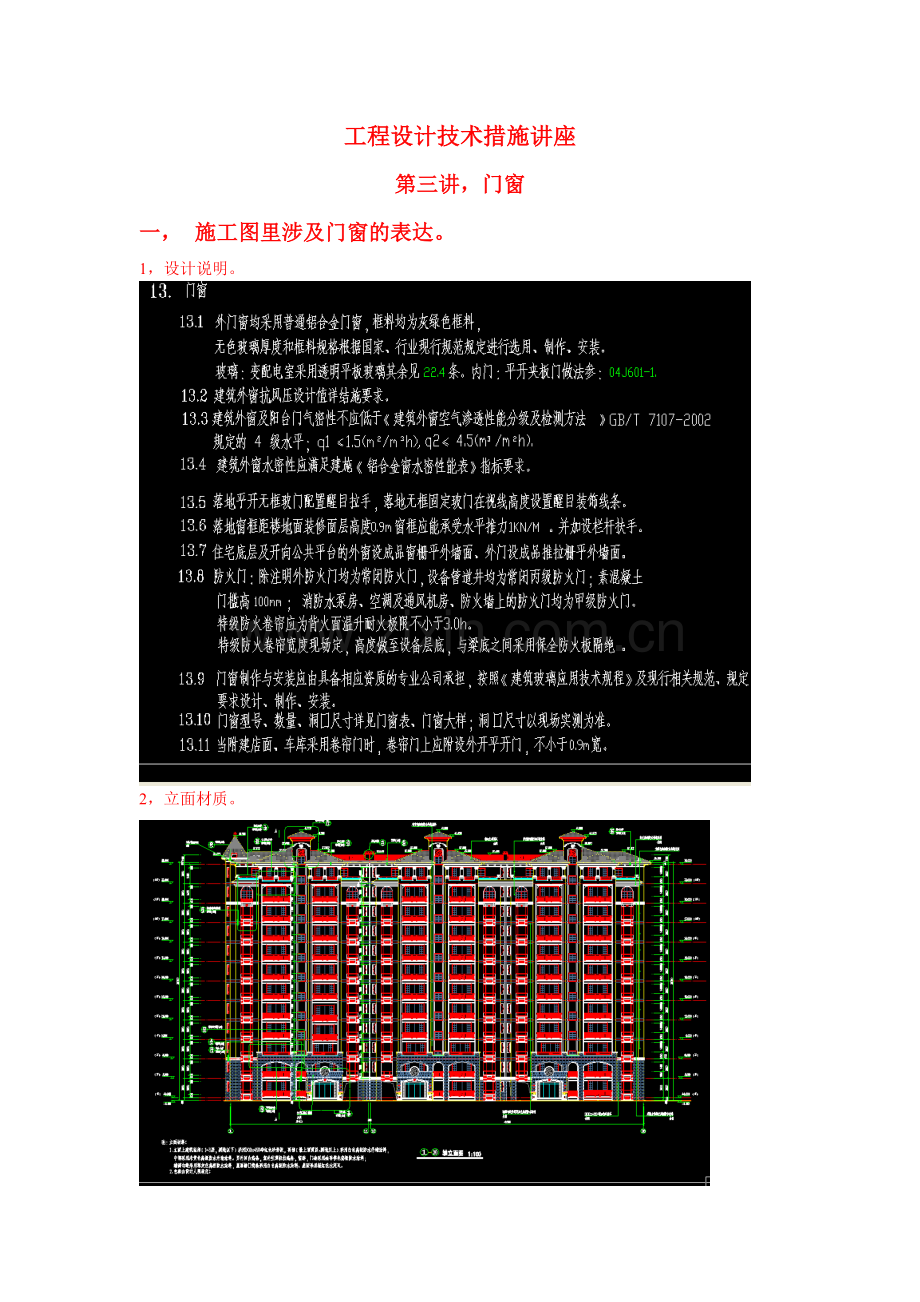

一， 施工图里涉及门窗的表达。
1，设计说明。

2，立面材质。

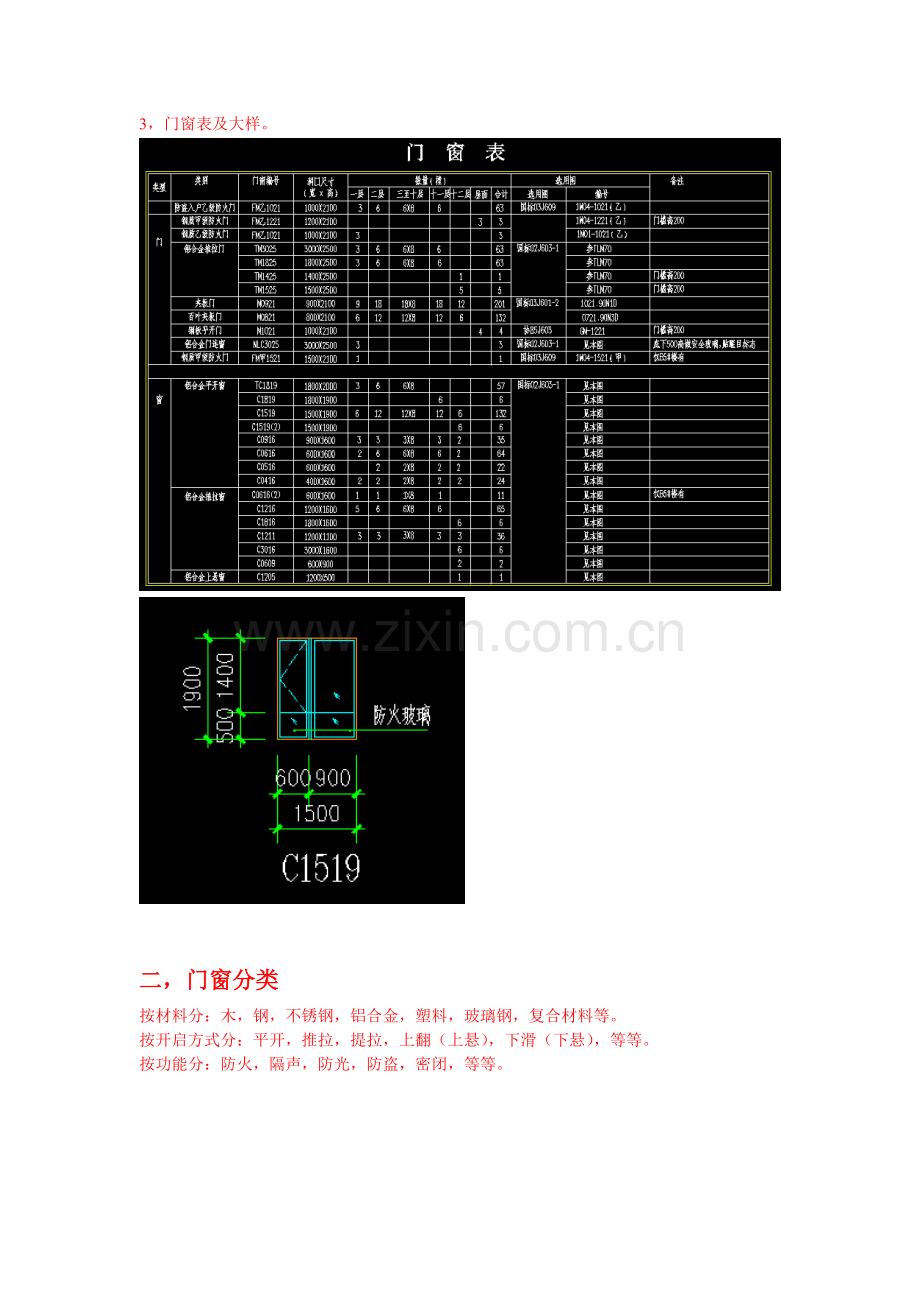

3，门窗表及大样。

二，门窗分类
按材料分：木，钢，不锈钢，铝合金，塑料，玻璃钢，复合材料等。
按开启方式分：平开，推拉，提拉，上翻（上悬），下滑（下悬），等等。
按功能分：防火，隔声，防光，防盗，密闭，等等。

三，门窗的设计，使用和规范
1， 用料：a，建筑工程中最常用的材料是铝合金门窗，塑钢门窗，胶合板内门窗。
b, 外门窗，潮湿房间一般不使用木质材料或纤维板。
c，空腹实腹钢窗已停止使用
d，铝合金门窗在寒冷地区使用时，应采用断热型材。
e，塑钢门窗在大洞口使用中应采用分樘组合，防止变形。
2， 设计选用：a，3M模数
b，选用标准图集
c，大洞口门窗应绘制拼樘立面图，异型窗画展开立面图。
D，设计提出主要的参数指标，如强度，气密性，水密性，保温隔声，安全等。
E，设计应提出采用的材料，颜色，玻璃品种，厚度等
F，轻质墙的门垛，大洞口窗垛采取加强措施
G，缝隙采用弹性材料填充，如发泡聚氨酯等。
H，《建筑安全玻璃管理规定》第六条　建筑物需要以玻璃作为建筑材料的下列部位必须使用安全玻璃：（一）7层及7层以上建筑物外开窗；（二）面积大于1.5m2的窗玻璃或玻璃底边离最终装修面小于500mm的落地窗；（三）幕墙（全玻幕除外）；（四）倾斜装配窗、各类天棚（含天窗、采光顶）、吊顶；（五）观光电梯及其外围护；（六）室内隔断、浴室围护和屏风；（七）楼梯、阳台、平台走廊的栏板和中庭内拦板；（八）用于承受行人行走的地面板；（九）水族馆和游泳池的观察窗、观察孔；（十）公共建筑物的出入口、门厅等部位；（十一）易遭受撞击、冲击而造成人体伤害的其他部位。
3，门的开启方式及应用
详技术措施10.3条。
4，窗的开启方式及应用
详技术措施10.4条。
5，窗台
详技术措施10.5条。
6，擦窗
详技术措施10.6条。
7，采光顶
详技术措施10.7条。
8，玻璃
详技术措施10.8条。
9，窗的物理性能
详技术措施10.9条。

四，介绍常用门窗的基本知识和构造
一），常用门窗
1，类型

2，开启方式的选择

3， 洞口的宽度模数---3M。
单人，0921. 二人，1521. 小车，2724.
根据实际洞口尺寸，h+0.2m，宽度+0.7m
4， 普通门
A，门

B夹板门

C镶板门

D拼板门

E玻璃门，纱门

F弹簧门

G

H推拉门

I折叠门

J升降门

K上翻门

K卷帘门

L铁栅门

M密闭门

N防火门
钢质

木质

防火卷帘

O转门

P围墙大门

5， 常用窗

A木窗

B塑钢窗

C密闭窗

D传递窗

E百叶窗

6， 天窗

二），木门窗-图集

三），铝合金门窗-图集

四），塑钢门窗-图集

五），防火门窗-图集
