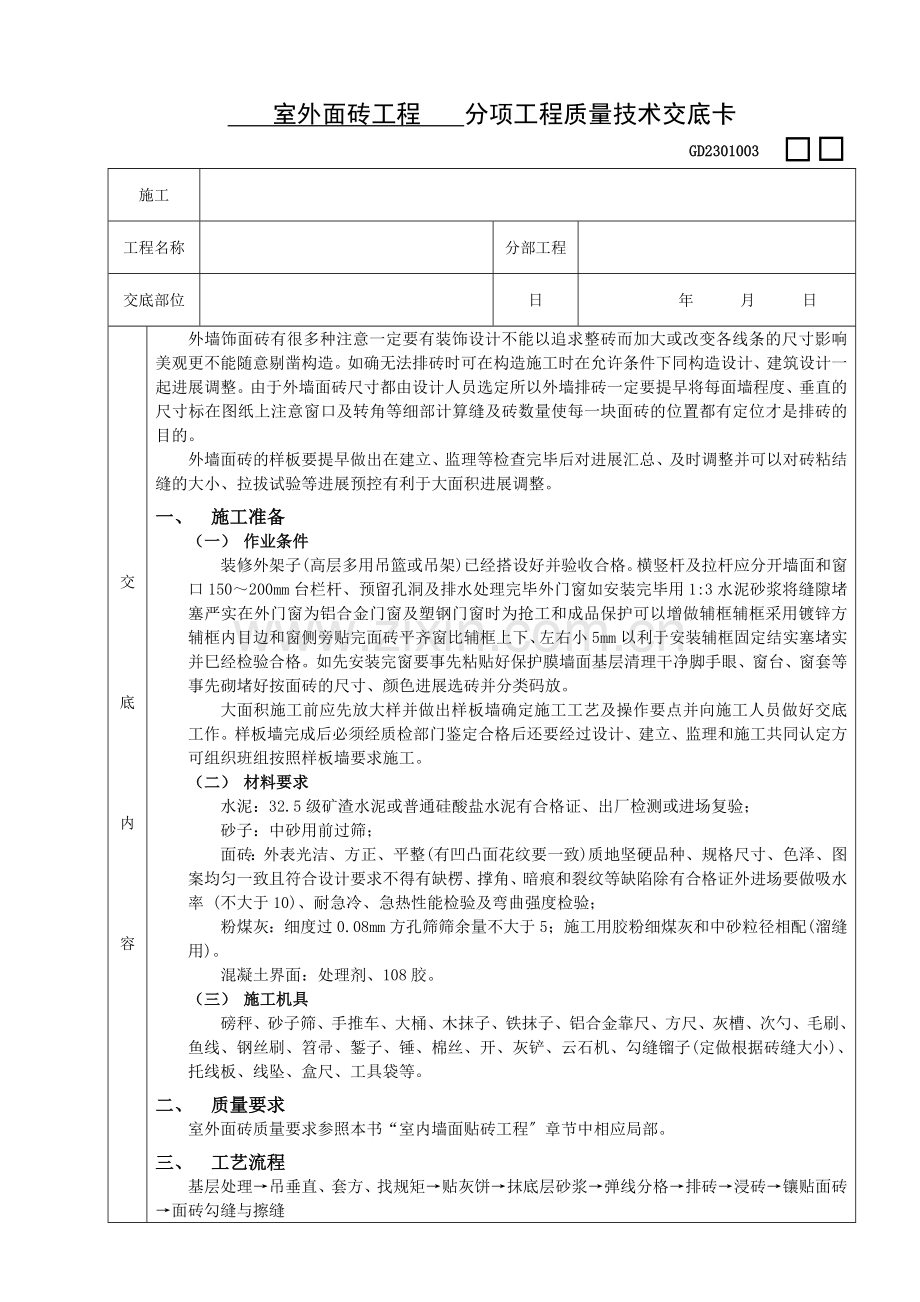

室外面砖工程 分项工程质量技术交底卡

GD2301003
施工

工程名称

分部工程

交底部位

日
年 月 日

交

底

内

容

交

底

内

容

交

底

内

容

交

底

内

容

外墙饰面砖有很多种注意一定要有装饰设计不能以追求整砖而加大或改变各线条的尺寸影响美观更不能随意剔凿构造。如确无法排砖时可在构造施工时在允许条件下同构造设计、建筑设计一起进展调整。由于外墙面砖尺寸都由设计人员选定所以外墙排砖一定要提早将每面墙程度、垂直的尺寸标在图纸上注意窗口及转角等细部计算缝及砖数量使每一块面砖的位置都有定位才是排砖的目的。
外墙面砖的样板要提早做出在建立、监理等检查完毕后对进展汇总、及时调整并可以对砖粘结缝的大小、拉拔试验等进展预控有利于大面积进展调整。
一、 施工准备
（一） 作业条件
装修外架子(高层多用吊篮或吊架)已经搭设好并验收合格。横竖杆及拉杆应分开墙面和窗口150～200mm台栏杆、预留孔洞及排水处理完毕外门窗如安装完毕用1:3水泥砂浆将缝隙堵塞严实在外门窗为铝合金门窗及塑钢门窗时为抢工和成品保护可以增做辅框辅框采用镀锌方辅框内目边和窗侧旁贴完面砖平齐窗比辅框上下、左右小5mm以利于安装辅框固定结实塞堵实并巳经检验合格。如先安装完窗要事先粘贴好保护膜墙面基层清理干净脚手眼、窗台、窗套等事先砌堵好按面砖的尺寸、颜色进展选砖并分类码放。
大面积施工前应先放大样并做出样板墙确定施工工艺及操作要点并向施工人员做好交底工作。样板墙完成后必须经质检部门鉴定合格后还要经过设计、建立、监理和施工共同认定方可组织班组按照样板墙要求施工。
（二） 材料要求
水泥：32.5级矿渣水泥或普通硅酸盐水泥有合格证、出厂检测或进场复验；
砂子：中砂用前过筛；
面砖：外表光洁、方正、平整(有凹凸面花纹要一致)质地坚硬品种、规格尺寸、色泽、图案均匀一致且符合设计要求不得有缺楞、撑角、暗痕和裂纹等缺陷除有合格证外进场要做吸水率 (不大于10)、耐急冷、急热性能检验及弯曲强度检验；
粉煤灰：细度过0.08mm方孔筛筛余量不大于5；施工用胶粉细煤灰和中砂粒径相配 (溜缝用)。
混凝土界面：处理剂、108胶。
（三） 施工机具
磅秤、砂子筛、手推车、大桶、木抹子、铁抹子、铝合金靠尺、方尺、灰槽、次勺、毛刷、鱼线、钢丝刷、笤帚、錾子、锤、棉丝、开、灰铲、云石机、勾缝镏子(定做根据砖缝大小)、托线板、线坠、盒尺、工具袋等。
二、 质量要求
室外面砖质量要求参照本书“室内墙面贴砖工程〞章节中相应局部。
三、 工艺流程
基层处理→吊垂直、套方、找规矩→贴灰饼→抹底层砂浆→弹线分格→排砖→浸砖→镶贴面砖→面砖勾缝与擦缝
四、 操作工艺
（一） 基层为混凝土墙面时的操作工艺
1、 基层处理：
首先将凸出墙面的混凝土剔平对大规模施工的混凝土墙面应凿毛并用钢丝刷满刷一遍再浇水润湿。如基层混凝土外表很光滑时亦可采取如下的“毛化处理〞即先将外表尘土、污垢清扫干净用10火碱水将板面的油污刷掉随之用净水将碱液冲净、晾干然后用1:1水泥细砂浆内掺水重20的108胶或混凝土界面处理剂用笤帚将砂浆甩到墙上其甩点要均匀终凝后浇水养护直至水泥砂浆疙瘩全部粘到混凝土光面上并有较高的强度(用手掰不动)为止。
2、 吊垂直、套方、找规矩、贴灰饼：
假设建筑物为高层时应在四大角和门窗边用经纬仪打垂直线找直；假如建筑物为多层时可从顶层开场用特制的大线坠绷钢丝吊垂直假如有风时可以将线坠放入装满水的水桶内(注意不要碰桶壁及桶底)以防大线坠晃动然后根据面砖的尺寸分层设点、做灰饼。横线那么以楼层为程度基准线交圈控制竖向线那么以四周大角和通天柱或垛子为基准线控制应全部是整砖。每层打底时那么以灰饼作为基准点进展冲筋使其底层做到横平竖直。同时要注意找好突出檐口、腰线、窗台、雨篷等饰面的流水坡度和滴水线(槽)。
3、 抹底层砂浆：
先刷一道掺水重10的108胶或混凝土界面处理剂水泥索浆紧跟着分层分遍抹底层砂浆(常温时采用配合比为1：3水泥砂浆)第一遍厚度宜为5mm抹后用木抹子搓平隔天浇水养护；待第一遍六至七成干时即可抹第二遍厚度8～12mm随即用木杠刮平、木抹子搓毛隔天浇水养护假设需要抹第三遍时其操作同第二遍直至把底层砂浆抹平为止。
4、 弹线分格：
待基层灰六至七成干时即可按图纸要求进展分段分格弹线同时亦可进展面层贴点的工作以控制面层出墙尺寸及垂直、平整。注意检查底层砂浆与基层是否有空鼓现象如有及时用云石机切除修补。
5、 排砖：
根据大样图及墙面尺寸进展横竖向排砖以保证面砖缝隙均匀符合设计图纸要求注意大墙面、通天柱子和垛子要排整砖以及在同一墙面上的横竖排列均不得有非整砖。同时要注意一致和对称。如遇有突出的卡件应用整砖套割吻合不得用非整砖随意拼凑镶贴。
6、 浸砖：
釉面砖和外墙面砖镶贴前首先要将面砖清扫干净放入净水中浸泡2h以上取出待外表晾干或擦干净前方可使用。
7、 镶贴面砖：
镶贴应自下而上进展高层建筑采取措施后(即对程度线、垂直线检查无误后并外架子有分层作业平安保证的情况下)可分段进展。在每一分段或分块内的面砖均为自下而上镶贴从最下一层砖下皮的位置线先稳好靠尺以此托住第一皮面砖在面砖外皮上口拉程度通线作为镶贴的。
做法：用1:1水泥砂浆加水重20的众霸胶在砖反面抹3～4mm厚粘贴即可。但此种做 法其基层次必须抹得平整而且砂子必须用窗纱筛后使用。采用此做法拉拔试验数据能到达2.8～3.6MPa远大于?建筑工程饰面砖粘结强度检验?JGJl10规定的每组试样平均粘结强度大于0.4MPa的要求。假如要求釉面砖拉缝镶贴时面砖之间的程度缝宽度用米厘条控制米厘条贴砖用砂浆与中层灰临时镶贴米厘条贴在已镶贴好的面砖上口为保证其平整可临时加垫小木楔。儿墙压顶、窗台、腰线等部位平面也要镶贴面砖时除流水坡度符合设计要求外应采取顶面面砖压立面面砖的做法顶防向内渗水引起空裂；同时还应采取立面中最低一排面砖必须压底平面面砖并比底平面面砖低3～5mm的做法让其起滴水线(槽)的作用防止尿槽而引起空裂。外墙面砖贴完后要及时检查立面垂直度、外表平整度、接缝平整、接缝上下、空鼓等如发现超要及时返工。
8、 面砖勾缝与擦缝：
面砖铺贴拉缝时用1:1水泥砂浆勾缝(根据几个工程的总结：勾缝材料可采用加粉煤灰可以进步外墙的勾缝效果增加比照度但一定要控制好配比溜缝勾子采用同缝宽的塑料板镶在木板上做成板状保证手握舒适)先勾程度缝再勾竖缝勾好后要凹进面砖外外表3mm。假设横竖缝为干挤缝或小于3mm时应用白水泥配颜料进展擦缝处理面砖缝子勾完后用棉丝蘸稀盐酸擦洗干净。溜缝完毕后应浇水养护待勾缝材料有一定强度时(1.2MPa)要及时检查有无空鼓。
（二） 基层为砖墙面时的操作工艺
1、 抹灰前墙面必须清扫干净浇水润湿。
2、 大墙面和四角、门窗口边弹线找规矩必须由顶层到底层一次进展弹出垂直线并面砖出墙尺寸分层设点、做灰饼。横线那么以楼层为程度基线交圈控制竖向线那么以四周大角和通天垛、柱子为基准线控制。每层打底时那么以灰饼作为基准点进展冲筋使其底层灰做到横平竖直。同时要注意找好突出槽目、腰线、窗台、雨篷等饰面的流水坡度。
3、 抹底层砂浆：先把墙面浇水润湿然后用1:3水泥砂浆刮一遍约6mm厚紧跟着用同强度等级的砂浆与所冲的筋抹平随即用木杠刮平木抹子搓毛隔天浇水养护。
4、 余下做法同基层为混凝土墙面做法。
（三） 基层为加气混凝土墙面时可酌情选用下述两种中的一种：
1、 用水润湿加气混凝土外表修补缺棱掉角处修补前先刷一遍聚合物水泥浆然后用水泥：白灰膏：砂子为1:3:9混合砂浆分层补平隔天刷聚合物水泥浆并抹1:1:6混合砂浆打底木抹子搓平隔天浇水养护。
2、 用水润湿加气混凝土外表在缺棱掉角处刷聚合物水泥浆一遍用1:3:9混合砂浆分层补平待枯燥后钉金属网一层并绷紧。在金属网上分层抹1:1:6混合砂浆打底(用木抹子轻轻搓平隔天浇水养护)。
3、 其他做法同混凝土墙面。
（四） 夏季镶贴室外饰面板、饰面砖应有防止曝晒的可靠措施。特别是要有遮、并覆益防火帘洒水养护保持潮湿。
（五） 冬施工
一般只在冬初施工严寒阶段不得施工。
1、 砂浆的使用温度不得低于5℃砂浆硬化前应采取防冻措施。
2、 用冻结法砌筑的墙应待其解冻后再抹灰。
3、 镶贴砂浆硬化初不得受冻气温低于5℃时制止外墙砖施工。
五、 成品保护
1、 要及时擦净残留在门窗框上的砂浆特别是铝合金门窗框粘贴保护膜预防污染、锈蚀。
2、 认真贯彻合理的施工顺序其他工种(水、电、通风、设备安装等)的工作做在前面防止损坏面砖。
3、 油漆粉刷不得将油浆喷滴在已完的饰面砖上假如面砖上部为涂料或水刷石墙面宜先做涂料或水刷石然后贴面砖以免污染墙面假设需先做面砖时完工后必须采取贴纸或塑料薄膜等措施防止污染。
4、 各抹灰层在凝结前应防止风干、曝晒、水冲和振动以保证各层有足够的强度。
5、 拆架子时注意不要碰撞墙面。
6、 装饰材料和饰件以及有饰面的构件在运输、保和施工过程中必须采取措施防止损坏和变质。
六、 应注意的质量问题
1、 空鼓、脱落：
（1） 因冬季温度低砂浆易受冻到来年春天化冻后容易发生脱落。因此在进展室外贴面砖操作时应保持正温尽量不在冬施工。
（2） 基层外表偏向较大基层处理或施工不当如每层抹灰跟得太紧面砖勾缝不实又没有洒水养护各层之间的粘结强度很差面层就容易产生空鼓、脱落。
（3） 砂浆配合比不准稠度控制不好砂子含泥量过大在同一施工面上采用几种不同的配合比砂浆因此产生不同的干缩亦会出现空鼓因此应严格按工艺操作重视基层处理和自检工作要逐块检查发现空鼓的应随即返工重做。
2、 面不平：主要是构造施工间几何尺寸控制不好造成外墙面垂直度、平整度偏向大而装修前对基层处理又不够认真应加强对基层打底工作的检查合格前方可进展下道工序。
3、 分格缝不匀、不直：主要是施工前没有认真按照图纸尺寸核对构造施工的实际情况加上分段分块弹线、排砖不细贴灰饼控制点少以及面砖规格尺寸偏向大施工中选砖不细分级少操作不当等造成。
4、 墙面脏：主要原因是勾完缝后没有及时擦净砂浆以及其他工种污染所致可用棉丝蘸稀盐酸加20的水刷洗然后用自来水冲净同时应加强成品保护。随拆外架子随清洗外墙面。

专业技术负责人： 交底人： 承受人：
