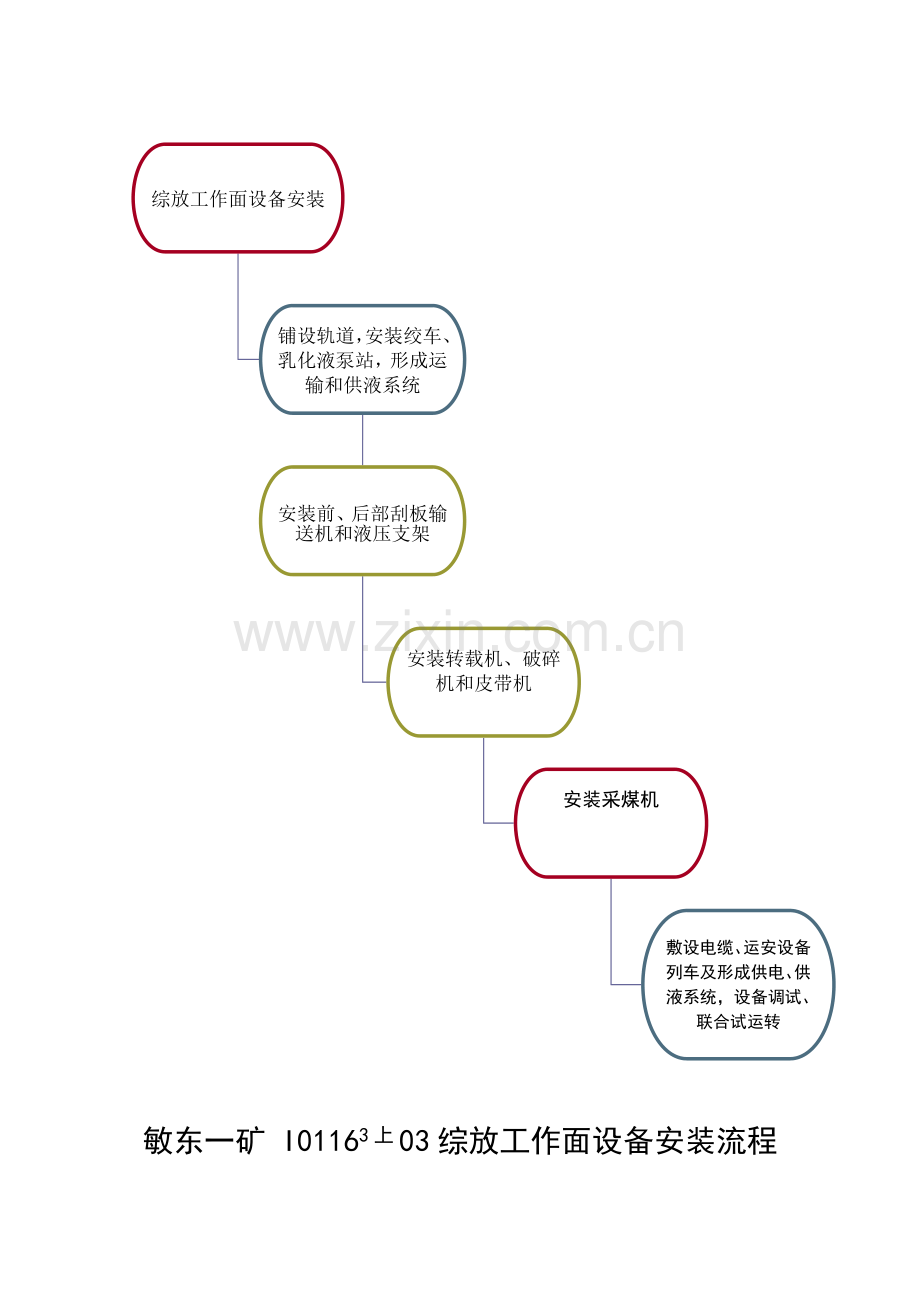

综放工作面设备安装铺设轨道，安装绞车、乳化液泵站，形成运输和供液系统安装前、后部刮板输送机和液压支架安装转载机、破碎机和皮带机安装采煤机敷设电缆、运安设备列车及形成供电、供液系统，设备调试、联合试运转敏东一矿 I01163上03综放工作面设备安装流程图一、刮板输送机安装工艺流程确定刮板机机头位置检查作业地点的支护、顶板及轨道情况顶板破碎严重，支护不符合设计要求，需加强顶板支护。满足要求后方可进行下一项工作顶板支护完好，使用两台绞车相互配合将刮板输送机机头运输至安装地点安装刮板机弯槽、大槽，安装电机减速器安装刮板输送机中部槽，采用分段式铺设安装前部拖缆箱，穿底槽刮板链，铺设顶槽刮板链安装控制开关，连接电源线和负荷线，紧刮板链，减速器加油试运转二、液压支架安装工艺流程确定首部液压支架位置检查作业地点的支护、顶板及轨道情况顶板破碎严重，支护不符合设计要求，需加强顶板支护。满足要求后方可进行下一项工作顶板支护完好，使用两台绞车相互配合将装有液压支架的车辆运输至安装地点人员拆卸固定支架卡具液压支架安装前坚持“先给后撤”的原则，加打戴帽点柱抽车卸架调整支架安装位置连接刮板输送机十字头。返空车，进行下一部支架安装三、采煤机安装工艺流程刮板机安装到采煤机前截盘时，停止安装。用两台绞车配合将采煤机各物件分别至待安地点检查作业地点的支护、顶板情况顶板破碎严重，支护不符合设计要求，需加强顶板支护。满足要求后方可进行下一项工作顶板支护完好，使用两台绞车配合将装采煤机的前截割部运输至开切眼安装地点上部适当位置使用两台绞车配合将中间箱运至安装地点中间箱卸车后，用手拉葫芦将其起吊正对正前牵引部定位圆柱销槽并入槽，将中间箱固定在安装位置安装后截割部，安装护板，采煤机各部位安装好后，给各部位配管安装控制开关，连接电源线和负荷线，油箱加油试运转四、转载机安装工艺流程将转载输送机各件按井下预定位置卸车检查作业地点的支护、顶板及轨道情况顶板破碎严重，支护不符合设计要求，需加强顶板支护。满足要求后方可进行下一项工作在最后一节皮带输送机机尾架上安装转载输送机机头底托架将中部槽吊牢对正限位后，上好哑铃销及别销或中部槽与中部槽间的连接螺栓安装转载机电机减速器安装控制开关，连接电源线和负荷线，油箱加油试运转五、破碎机安装工艺流程将破碎机底座运至待安地点检查作业地点的支护、顶板及轨道情况顶板破碎严重，支护不符合设计要求，需加强顶板支护。满足要求后方可进行下一项工作顶板支护完好，使用绞车将装破碎机的破碎部运输至安装地点适当位置安装破碎机破碎部和上盖架设两架起吊梁，安装破碎机电机和护罩破碎机各部位安装好后，给各部位配管电机接线，各部加油试运转六、皮带机安装工艺流程将皮带机各物件分别运至待安地点检查作业地点的支护、顶板及轨道情况顶板破碎严重，支护不符合设计要求，需加强顶板支护。满足要求后方可进行下一项工作安装滚筒底座、电机减速器、机头架、拉紧装置、卸煤滚筒、传动滚筒、拉紧滚筒、拉紧改向滚筒、张紧绞车、分层车上、下槽皮带根据铺设长度，在未安中部件前沿线摆开安装中部架组装机尾架控制开关安装，连接电源线和负荷线，各部加油试运转 H架--纵梁--直辊--下槽皮带--三节辊--上槽皮带
