基土钎探工艺标准（103-96）.doc

基土钎探工艺〔103-1996〕

范围
    本工艺适用于建筑物或构筑物的根底、坑〔槽〕底基土质量钎探检查。

施工准备
    2.1  材料及主要机具

    2.2  作业条件：

操作工艺
    3.1  工艺流程：
放钎点线 → 就位打钎 拔钎 灌砂
↓ ↓
记录锤击数 检查孔深

    3.2  按钎探孔位置平面布置图放线；孔位钉上小木桩或洒上白灰点。
    3.3  就位打钎

    3.4  记录锤击数。钎杆每打入土层30cm时记录一吹锤击数。钎探深度如设计无规定时一般按表l-6执行。
    3.5  拔钎：用麻绳或铅丝将钎杆绑好留出活套套内插入撬棍或铁利用杠杆原理将钎拔出。每拔出一段将绳套往下移一段依此类推直至完全拔出为止。
    3.6  移位：将钎杆或触探器搬到下一孔位以便继续打钎。
    3.7  灌砂：打完的钎孔经过质量检查人员和有关工长检查孔深与记录无误后即可进展灌砂。灌砂时每填入30cm左右可用木棍或钢筋棒捣实一次。灌砂有两种形式一种是每孔打完或几孔打完后及时灌砂；另一种是每天打完后统一灌砂一次。
                                钎探孔排列方式                       表1-6
槽宽 (cm) 间距 (m) 深度 (m)
  小于80      中心一排     1.5     1.5
  80～200      两排错开     1.5     1.5
  大于200      梅花型     1.5     2.0
  柱基      梅花型     1.5～2.0    1.5并 不浅于 短边

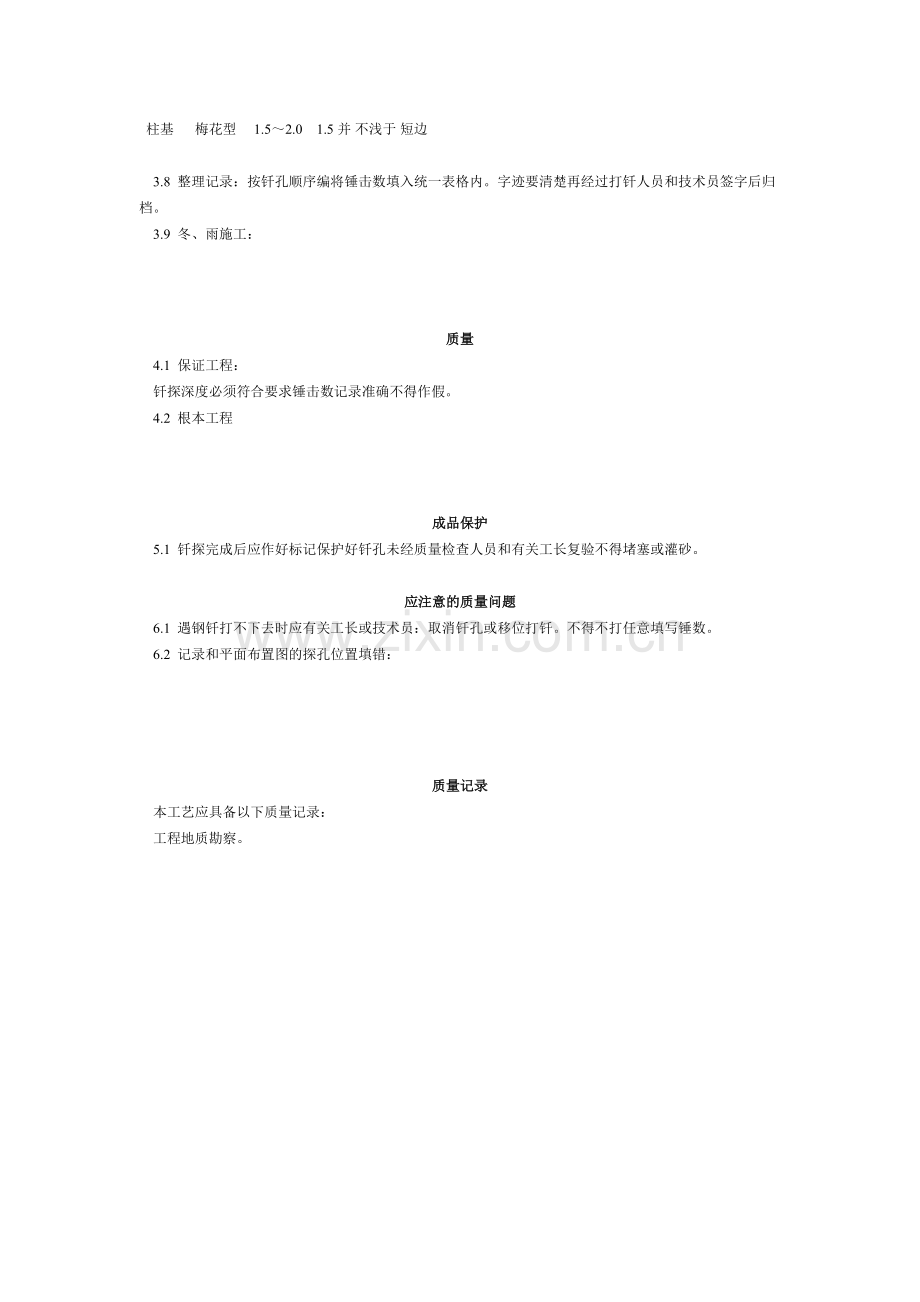

    3.8  整理记录：按钎孔顺序编将锤击数填入统一表格内。字迹要清楚再经过打钎人员和技术员签字后归档。
    3.9  冬、雨施工：

质量
    4.1  保证工程：
    钎探深度必须符合要求锤击数记录准确不得作假。
    4.2  根本工程

成品保护
    5.1  钎探完成后应作好标记保护好钎孔未经质量检查人员和有关工长复验不得堵塞或灌砂。

应注意的质量问题
    6.1  遇钢钎打不下去时应有关工长或技术员：取消钎孔或移位打钎。不得不打任意填写锤数。
    6.2  记录和平面布置图的探孔位置填错：

质量记录
    本工艺应具备以下质量记录：
    工程地质勘察。
