常规建筑材料检测标准及取样方法.docx

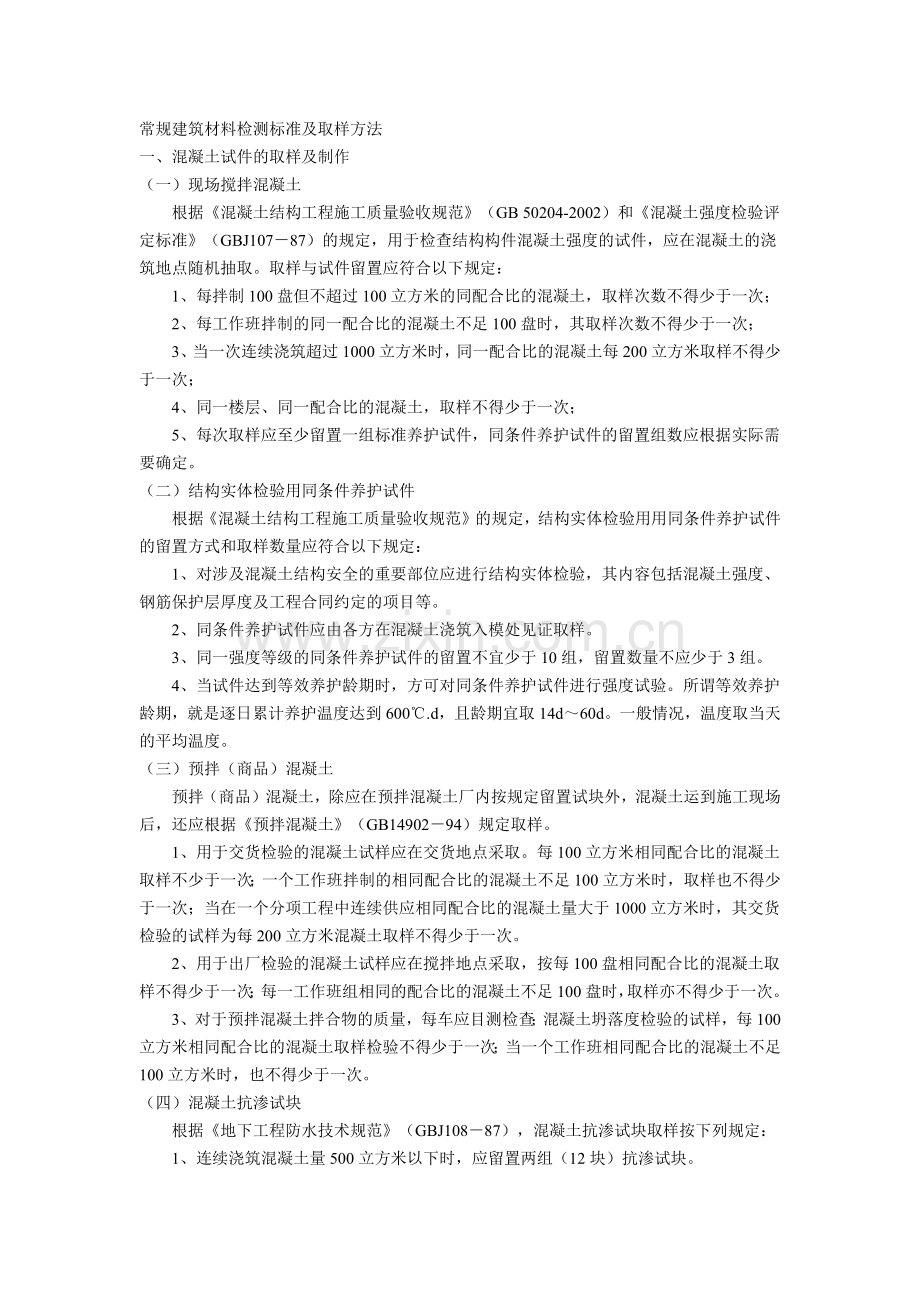

常规建筑材料检测标准及取样方法 一、混凝土试件的取样及制作 （一）现场搅拌混凝土 根据混凝土结构工程施工质量验收规范（GB50204-2002）和混凝土强度检验评定标准（GBJ10787）的规定，用于检查结构构件混凝土强度的试件，应在混凝土的浇筑地点随机抽取。取样与试件留置应符合以下规定： 1、每拌制100盘但不超过100立方米的同配合比的混凝土，取样次数不得少于一次； 2、每工作班拌制的同一配合比的混凝土不足100盘时，其取样次数不得少于一次； 3、当一次连续浇筑超过1000立方米时，同一配合比的混凝土每200立方米取样不得少于一次； 4、同一楼层、同一配合比的混凝土，取样不得少于一次； 5、每次取样应至少留置一组标准养护试件，同条件养护试件的留置组数应根据实际需要确定。 （二）结构实体检验用同条件养护试件 根据混凝土结构工程施工质量验收规范的规定，结构实体检验用用同条件养护试件的留置方式和取样数量应符合以下规定： 1、对涉及混凝土结构安全的重要部位应进行结构实体检验，其内容包括混凝土强度、钢筋保护层厚度及工程合同约定的项目等。 2、同条件养护试件应由各方在混凝土浇筑入模处见证取样。 3、同一强度等级的同条件养护试件的留置不宜少于10组，留置数量不应少于3组。 4、当试件达到等效养护龄期时，方可对同条件养护试件进行强度试验。所谓等效养护龄期，就是逐日累计养护温度达到600.d，且龄期宜取14d60d。一般情况，温度取当天的平均温度。 （三）预拌（商品）混凝土 预拌（商品）混凝土，除应在预拌混凝土厂内按规定留置试块外，混凝土运到施工现场后，还应根据预拌混凝土（GB1490294）规定取样。 1、用于交货检验的混凝土试样应在交货地点采取。每100立方米相同配合比的混凝土取样不少于一次；一个工作班拌制的相同配合比的混凝土不足100立方米时，取样也不得少于一次；当在一个分项工程中连续供应相同配合比的混凝土量大于1000立方米时，其交货检验的试样为每200立方米混凝土取样不得少于一次。 2、用于出厂检验的混凝土试样应在搅拌地点采取，按每100盘相同配合比的混凝土取样不得少于一次；每一工作班组相同的配合比的混凝土不足100盘时，取样亦不得少于一次。 3、对于预拌混凝土拌合物的质量，每车应目测检查；混凝土坍落度检验的试样，每100立方米相同配合比的混凝土取样检验不得少于一次；当一个工作班相同配合比的混凝土不足100立方米时，也不得少于一次。 （四）混凝土抗渗试块 根据地下工程防水技术规范（GBJ10887），混凝土抗渗试块取样按下列规定： 1、连续浇筑混凝土量500立方米以下时，应留置两组（12块）抗渗试块。 2、每增加250500立方米混凝土，应增加留置两组（12块）抗渗试块。 3、如果使用材料、配合比或施工方法有变化时，均应另行仍按上述规定留置。 4、抗渗试块应在浇筑地点制作，留置的两组试块其中一组（6块）应在标准养护室养护，另一组（6块）与现场相同条件下养护，养护期不得少于28天。 根据混凝土结构工程施工质量验收规范的规定，混凝土抗渗试块取样按下列规定：对有抗渗要求的混凝土结构，其混凝土试件应在浇筑地点随机取样。同一工程、同一配合比的混凝土，取样不应少于一次，留置组数可根据实际需要确定。 （五）粉煤灰混凝土 1、粉煤灰混凝土的质量，应以坍落度（或工作度）、抗压强度进行检验。 2、现场施工粉煤灰混凝土的坍落度的检验，每工作班至少测定两次，其测定值允许偏差为20mm。 3、对于非大体积粉煤灰混凝土每拌制100立方米，至少成型一组试块；大体积粉煤灰混凝土每拌制500立方米，至少成型一组试块。不足上列规定数量时，每工作组至少成型一组试块。 （六）试件制作和养护 根据普通混凝土力学性能试验方法标准GB/T500812002的要求，混凝土试件的制作和养护按下列规定： 1试件的制作 1.1混凝土试件的制作应符合下列规定： 1.1.1成型前，应检查试模尺寸并符合GB/T500812002的规定；试模内表面应涂一薄层矿物油或其他不与混凝土发生反应的脱模剂。 1.1.2在试验室拌制混凝土时，其材料用量应以质量计，称量的精度：水泥、掺合料、水和外加剂为0.5%；骨料为l%。 1.1.3取样或试验室拌制的混凝土应在拌制后尽短的时间内成型，一般不宜超过15min。 1.1.4根据混凝土拌合物的稠度确定混凝土成型方法，坍落度不大70mm的混凝土宜用振动振实；大于70mm的宜用捣棒人工捣实；检验现浇混凝土或预制构件的混凝土，试件成型方法官与实际采用的方法相同。 1.1.5圆柱体试件的制作按有关规定执行。 1.2混凝土试件制作应按下列步骤进行： 1.2.l取样或拌制好的混凝土拌合物应至少用铁锨再来回拌合三次。 1.2.2按以上1.1.4的规定，选择成型方法成型。 1）用振动台振实制作试件应按下述方法进行： a.将混凝土拌合物一次装入试模，装料时应用抹刀沿各试模壁插捣，并使混凝土拌合物高出试模口； b.试模应附着或固定在符合有关要求的振动台上，振动时试模不得有任何跳动，振动应持续到表面出浆为止；不得过振。 2）用人工插捣制作试件应按下述方法进行： a.混凝土拌合物应分两层装入模内，每层的装料厚度大致相等； b.插捣应按螺旋方向从边缘向中心均匀进行。在插捣底层混凝土时，捣棒应达到试模底部；插捣上层时，捣棒应贯穿上层后插入下层2030mm；插捣时捣棒应保持垂直，不得倾斜。然后应用抹刀沿试模内壁插拔数次； c.每层插捣次数按在10000mm2截面积内不得少于12次；d.插捣后应用橡皮锤轻轻敲击试模四周，直至插捣棒留下的空洞消失为止。 3）用插入式振捣棒振实制作试件应按下述方法进行： a.将混凝土拌合物一次装入试模，装料时应用抹刀沿各试模壁插捣，并使混凝土拌合物高出试模口； b.宜用直径为25mm的插入式振捣棒，插入试模振捣时，振捣棒距试模底板1020mm且不得触及试模底板，振动应持续到表面出浆为止，且应避免过振，以防止混凝土离析；一般振捣时间为20s。振捣棒拔出时要缓慢，拔出后不得留有孔洞。 1.2.3刮除试模上口多余的混凝土，待混凝土临近初凝时，用抹刀抹平。 2试件的养护 2.1试件成型后应立即用不透水的薄膜覆盖表面。 2.2采用标准养护的试件，应在温度为205的环境中静置一昼夜至二昼夜，然后编号、拆模。拆模后应立即放入温度为202，相对湿度为95%以上的标准养护室中养护，或在温度为202的不流动的氢氧化钙饱和溶液中养护。标准养护室内的试件应放在支架上，彼此间隔1020mm，试件表面应保持潮湿，并不得被水直接冲淋。 2.3同条件养护试件的拆模时间可与实际构件的拆模时间相同，拆模后，试件仍需保持同条件养护。 2.4标准养护龄期为28d（从搅拌加水开始计时）。 3试验记录 3.1试件制作和养护的试验记录内容应符合GB/T500812002第1.0.3条第2款的规定。 二、砌筑砂浆试件的取样 （一）抽样频率 每一楼层或250立方米砌体中的各种强度等级的砂浆，每台搅拌机应至少检查一次，每次至少应制作一组试块。如果砂浆强度等级或配合比变更时，还应制作试块。基础砌体可按一个楼层计。 （二）试件制作和养护 1、砂浆试验用料可以从同一盘搅拌或同一车运送的砂浆中取出。施工中取样，应在使用地点的砂浆槽、砂浆运送车或搅拌机出料口，至少从三个不同部位采取。所取试样的数量应多于试验用量的12倍。砂浆拌合物取样后，应尽快进行试验。现场取来的试样，在试验前应经人工再翻拌，以保证其质量均匀。 2、砂浆立方体抗压试件每组六块。其尺寸为70.7mm70.7mm70.7mm。试模用铸铁或钢制成。试模应具有足够的刚度、拆装方便。试模内表面应机械加工，其不平度为每100mm不超过0.05mm，组装后各相邻面的不垂直度不应超过0.5度。制作试件的捣棒为直径10mm，长350mm的钢棒，其端头应磨圆。 3、砂浆立方体抗压试块的制作 (1)将无底试模放在预先铺有吸水较好的纸的普通粘土砖上(砖的吸水率不小于10%，含水率不大于20%)，试模内壁事先涂刷薄层机油或脱模剂。 (2)放于砖上的湿纸，应用新闻纸(或其它未粘过胶凝材料的纸)。纸的大小要以能盖过砖的四边为准，砖的使用面要求平整，凡砖的四个垂直面粘过水泥或其它胶结材料后，不允许再使用。 (3)向试模内一次注满砂浆，用捣棒均匀地由外向里按螺旋方向捶插捣25次，为了防止低稠度砂浆插捣后，可能留下孔洞，允许用油灰刀沿模壁插数次。插捣完后砂浆应高出试模顶面6mm8mm； 当砂浆表面开始出现麻斑状态时(约15min30min)将高出部分的砂浆沿试模顶面削去抹平。 4、试件养护 (1)试件制作后应在205温度环境下停置一昼夜(24h2h)，当气温较低时，可适当延长时间，但不应超过两昼夜，然后对试件进行编号并拆模。试件拆模后，应在标准养护条件下继续养护至28天，然后进行试压。 (2)标准养护的条件是： a水泥混合砂浆应为：温度(203)，相对湿度(6080)%。 b水泥砂浆和微沫砂浆应为：温度(203)，相对湿度90%以上。 c养护期间，试件彼此间隔不少于10mm。 (3)当无标准养护条件时，可采用自然养护。 a水泥混合砂浆应在正温度、相对湿度为(6080)%的条件下(如养护箱中或不通风的室内)养护。 b水泥砂浆和微沫砂浆应在正温度并保持试块表面湿润的状态下(如湿砂堆中)养护。 c养护期间必须作好温度记录。在有争议时，以标准养护为准。 三、混凝土外加剂的取样 (一)混凝土外加剂 混凝土外加剂按GB80761997分为九大类：普通减水剂、高效减水剂、早强减水剂、缓凝减水剂、缓凝高效减水剂、引气减水剂、早强剂、缓凝剂和引气剂。 生产厂应根据产量和生产设备条件，将产品分批编号，掺量大小于1%(含1%)同品种的外加剂每一编号为100吨，掺量小于1%的外加剂每一编号为50吨，不足100吨或50吨的也可按一个批量计，同一编号的产品必须是混合均匀的。 每批取样量不少于0.2吨水泥所需用的外加剂量。 每一编号取得的试样应充分混匀，分为两等份。一份按GB80761997标准规定方法与项目进行试验；另一份要密封保存半年，以备有疑问时交国家指定的检验机构进行复验或仲裁。如生产和使用单位同意，复验和仲裁也可现场取样。 (二)混凝土泵送剂 每50吨泵送剂为一批，不足50吨也作为一批。每批取样量不少于0.5吨水泥所需用的泵送剂量。 每一批取得的试样应充分混匀，分为两等份。一份按JC47392混凝土泵送剂进行试验；另一份封存半年，以备有疑问时交国家指定的检验机构进行复验或仲裁。 如生产和使用单位同意也可在现场取平均样，但事先应在供货合同中裁定。 (三)混凝土膨胀剂 每60吨为一批，不足60吨时也作为一批。 抽样应有代表性，可以连续取样，也可以从20个以上的不同部位取等量样品，每批抽样总量不小于10kg。 每一批取得的样品应充分混合均匀，分为两等份。一份按混凝土膨胀剂(JC47692)进行试验；一份密封保存三个月，以备有疑问时交国家指定的检验机构进行复验或仲裁。 (四)砂浆、混凝土防水剂 年产500吨以上的，每50吨为一批；年产500吨以下的，每30吨为一批。同批的产品必须是均匀的。 每批取样量不少于0.2吨水泥所需的防水剂量。 每批取得的试样应充分混合均匀，分为两等份。一份按砂浆、混凝土防水剂(JC47492)标准进行试验；另一份密封保存一年，以备有疑问时交国家指定的检验机构进行复验或仲裁。 (五)混凝土防冻剂 同一品种防冻剂，每50吨为一批，不足50吨也可作为一批。每批取样量不少于0.15吨水泥所需用的防冻剂量(以其最大掺量计)。 每批取得的试样应充分混匀，分为两等份。一份按混凝土防冻剂(JC47592)进行试验；另一份密封保存半年，以备有疑问时交国家指定的检验机构进行复验或仲裁。 (六)混凝土速凝剂 每20吨为一批，不足20吨也可作为一批。 每一批应从16个不同点取样，每个点取样250g，共取400g，将试样充分混匀。 每批取得的试样应充分混匀，分为两等份。一份按喷射混凝土速凝剂(JC47792)进行试验；另一份密封保存半年，以备有疑问时交国家指定的检验机构进行复验或仲裁。 四、水泥的取样 (一)水泥的批组成，根据（GB50204-2002）的要求： 水泥进场时应对其品种、级别、包装或散装仓号、出厂日期进行检查，并应对其强度、安定性及其他必要的性能指标进行复验。 当使用中对水泥质量有怀疑或水泥出厂超过三个月（快硬硅酸盐水泥超过一个月）时，应进行复验，并按复验结果使用。 检查数量：按同一个生产厂家、同一强度等级(标号)、同一品种、同一批号且连续进场的水泥，袋装水泥不超过200吨为一批，散装水泥以不超过500吨为一批，每批抽样不少于一次。 (二)取样方法 对进场的袋装水泥，每批随机选择20个以上不同的部分，将取样管插入水泥适当深度，用大拇指按住气孔，小心抽出样管，将所取样品放入洁净、干燥、不易污染的容器中。 对于散装水泥，当所取水泥深度不超过2m时，采用槽形管式取样器，通过转动取样器内管控制开关，在适当位置插入水泥一定深度，关闭后小心抽出，将所取样品放入洁净、干燥、不易受污染的容器中。 取样总量至少12kg。 五、普通混凝土用砂、石的取样 (一)砂、石的验收 砂、石的验收分别按普通混凝土用砂质量标准及检验方法(JGJ5292)及普通混凝土用碎石或卵石质量标准及检验方法(JGJ5392)中的规定进行。购货单位应按同产地同规格分批验收。用大型工具(如火车、货船或汽车)运输的，以400立方米或600t为一验收批。用小型工具(如马车等)运输的，以200立方米或300t为一验收批。不足者亦为一批。 对于砂子，每验收批至少应进行颗粒级配、含泥量和泥块含量检验。如为海砂还应检验其氯离子含量。 对于石子，每验收批至少应进行颗粒级配、含泥量、泥块含量及针、片状颗粒含量检验。对重要工程或特殊工程应根据工程要求，增加检测项目。当质量比较稳定、进料量又较大时，可定期检验。 (二)取样规定 每验收批取样方法应按下列规定执行： 1、在料堆上取样时，取样部位应均匀分布。取样前先将取样部位表层铲除。然后对于砂子由各部位抽取大致相等的8份，组成一组样品。对于石子由各部位抽取大致相等的15份(在料堆的顶部、中部和底部各由均匀分布的5个不同部分取得)组成一组样品。 2、从皮带运输机上取样时，应从机尾的出料处用接料器定时抽取，砂为4份，石子为8份，分别组成一组样品。 3、从火车、汽车、货船上取样时，应从不同部位和深度抽取大致相等的砂为8份，石子16份，分别组成一组样品。 4、若检验不合格时，应重新取样。对不合格项进行加倍复验，若仍有一个试样不能满足标准要求，应按不合格处理。 5、取样数量对于砂子，一般30kg，对于石子一般100120kg。 6、对所取样品应妥善包装，避免细料散失及防止污染。并附样品卡片，标明样品的编号、名称、取样时间、产地、规格、样品量、要求检验的项目取样方式等。 (三)样品的缩分方法 1、砂子的缩分方法 采用人工四分法缩分：将所取每组样品置于平板上，在潮湿状态下拌和均匀，并堆成厚度约为200mm的“圆饼”。然后沿互相垂直的两条直径把“圆饼”分成大致相等四份，取其对角的两份重新拌匀，再堆成“圆饼”。重复上述过程，直至缩分后的材料料量略多于进行试验所必需的量为止。 对较少的砂样品(如作单项试验室)，可采用较干原砂样，但应该仔细拌匀后缩分。 砂的堆积密度和紧密密度及含水率检验所用的砂样可不经缩分，在拌匀后直接进行试验。 2、石子的缩分 将每组样品置于平板上，在自然状态下拌和均匀，并堆成锥体，然后沿互相垂直的两条直径把锥体分成大致相等的四份，取其对角的两份重新拌匀，再堆成锥体，重复上述过程，直至缩分的材料量略多于试验所必需的量为止。石子的含水率、堆积密度、紧密密度检验所用的试样，不经缩分，拌匀后直接进行试验。 六、钢筋、焊接件及连接件的取样 (一)热轧钢筋 1、组批规则 以同一牌号、同一炉罐号、同一规格、同一交货状态，不超过60吨为一批。 2、取样方法 拉伸检验：任选两根钢筋切取。两个试样，试样长500mm。 冷弯检验：任选两根钢筋切取两个试样，试长度按下式计算： L=1.55*(a+d)+140mm 式中：L试样长度 a钢筋公称直径 d弯曲试验的弯心直径；按下表取用 钢筋牌号(强度等级)HPB235(级)HRB335HRB400HRB500 公称直径(mm)820625285062528506252850 弯心直径d1a3a4a4a5a6a7a 在切取试样时，应将钢筋端头的500mm去掉后再切取。 (二)低碳钢热轧圆盘条 1、组批规则 以同一牌号、同一炉罐号、同一品种、同一尺寸、同一交货状态，不超过60吨为一批。 2、取样方法： 拉伸检验：任选一盘，从该盘的任一端切取一个试样，试样长500mm。 弯曲检验：任选两盘，从每盘的任一端各切取一个试样，试样长200mm。 在切取试样时，应将端头的500mm去掉后再切取。 (三)冷拔低碳钢丝 1、组批规则 甲级钢丝逐盘检验。乙级钢丝以同直径5吨为一批任选三盘检验。 2、取样方法 从每盘上任一端截去不少于500mm后，再取两个试样一个拉伸，一个反复弯曲，拉伸试样长500mm，反复弯曲试样长200mm。 (四)冷轧带肋钢筋 1、冷轧带肋钢筋的力学性能和工艺性能应逐盘检验，从每盘任一端截去500mm以后，取两个试样，拉伸试样长500mm，冷弯试样长200mm。 2、对成捆供应的550级冷轧带肋钢筋应逐捆检验。从每捆中同一根钢筋上截取二个试样，其中，拉伸试样长500mm，冷弯试样长250mm。如果，检验结果有一项达不到标准规定。应从该捆钢筋中取双倍试样进行复验。 （五）钢筋焊接接头的取样 A、取样规定根据钢筋焊接及验收规程(JGJ18-2003) 1、钢筋闪光对焊接头取样规定 a在同一台班内，由同一焊工完成的300个同牌号、同直径钢筋焊接接头应作为一批。当同一台班内焊接的接头数量较少，可在一周之内累计计算；累计仍不足300个接头，应按一批计算。 b力学性能检验时，应从每批接头中随机切取6个试件，其中3个做拉伸试验，3个做弯曲试验。 c焊接等长的预应力钢筋（包括螺丝端杆与钢筋）时，可按生产时同等条件制作模拟试件。 d螺丝端杆接头可只做拉伸试验。 e封闭环式箍筋闪光对焊接头，以600个同牌号、同规格的接头为一批，只做拉伸试验。 f当模拟试件试验结果不符合要求时，应进行复验。复验应从现场焊接接头中切取，其数量和要求与初始试验相同。 2、钢筋电弧焊接头取样规定 a在现浇混凝土结构中，应以300个同牌号、同型式接头作为一批；在房屋结构中，应在不超过二楼层中300个同牌号、同型式接头作为一批。每批随机切取3个接头，做拉伸试验。 b在装配式结构中，可按生产条件制作模拟试件，每批3个，做拉伸试验。 c钢筋与钢板电弧搭接焊接头可只进行外观检查。 d模拟试件的数量和要求应与从成品中切取时相同。当模拟试件试验结果不符合要求时，复验应再从成品中切取，其数量和要求与初始试验时相同。 注：在同一批中若有几种不同直径的钢筋焊接接头，应在最大直径接头中切取3个试件。3、钢筋电渣压力焊接头取样规定 在现浇混凝土结构中，应以300个同牌号钢筋接头作为一批；在房屋结构中，应在不超过二楼层中300个同牌号钢筋接头作为一批；当不足300个接头时，仍应作为一批。每批接头中随机切取3个试件做拉伸试验。 注：在同一批中若有几种不同直径的钢筋焊接接头，应在最大直径接头中切取3个试件。 4、钢筋气压焊接头取样规定 a在现浇混凝土结构中，应以300个同牌号钢筋接头作为一批；在房屋结构中，应在不超过二楼层中300个同牌号钢筋接头作为一批；当不足300个接头时，仍应作为一批。 b在柱、墙的竖向钢筋连接中，应从每批接头中随机切取3个接头做拉伸试验；在梁、板的水平钢筋连接中，应另切取3个接头做弯曲试验。 注：在同一批中若有几种不同直径的钢筋焊接接头，应在最大直径接头中切取3个试件。 B、试件长度根据钢筋焊接接头试验方法标准（JGJ/T27-2001） 1、拉伸试件的最小长度 接头型式试件最小长度mm 电弧焊双面搭接、双面帮条8d+Lh+240 单面搭接、单面帮条5d+Lh+240 闪光对焊、电渣压力焊、气压焊8d+240 注：Lh帮条长度或搭接长度，钢筋帮条或搭接长度应符合下表要求： 钢筋牌号焊接型式帮条长度或搭接长度Lh HBP235单面焊8d 双面焊4d HRB335、HRB400、RRB500单面焊10d 双面焊5d 切取试件时，应使焊缝处于试件长度的中间位置。 2、弯曲试件长度按下式计算： L=D+2.5d+150mm 式中：L试件长度 D弯心直径(mm) d钢筋直径(mm) 切取试件时，焊缝应处于试件长度的中央。 弯心直径D按下表规定确定。 钢筋焊接接头弯曲试验弯心直径 钢筋直径25mm25mm 钢筋级别弯心直径D(mm) 级2d3d 级4d5d 级5d6d 级7d8d (六）机械连接接头根据钢筋机械连接通用技术规程（JGJ107-2003） 1、钢筋连接工程开始前及施工过程中，应对每批进场钢筋进行接头工艺检验，取样按以下进行： a每种规格钢筋的接头试件不应少于3根； b钢筋母材抗拉强度试件不应少于3根，且应取接头试件的同一根钢筋； 2、接头的现场检验按验收批进行。同一施工条件下采用同一批材料的同等级、同型式、同规格接头，以500个为一个验收批进行检验与验收，不足500个也作为一个验收批。对接头的每一验收批，必须在工程结构中随机截取3个试件作单向拉伸试验。 3、接头试件尺寸 a试件长度如下所示 L1=L+8d+2h L接头试件连件长度 d钢筋直径 h试验机夹具长度，当d20mm时，h取70mm，当d20mm时，h取100mm L1试件长度 在取有于工艺检验的接头试件时，每个试件尚应取一根与其母材处于同一根钢筋的原材料试件做力学性能试验。 七、墙体材料的取样 (一)烧结普通砖 检验批按3.515万块为一批，不足3.5万块亦按一批计。用随机抽样法从外观质量和尺寸偏差检验合格的样品中抽取15块，其中10块做抗压强度检验，5块备用。 (二)普通混凝土小型空心砌块 以用同一种原材料配成同强度等级的混凝土，用同一种工艺制成的同等级的1万块为一批，砌块数量不足1万块时亦为一批。由外观合格的样品中随机抽取5块作抗压强度检验。 （三）烧结空心砖和空心砌块 检验批按3.515万块为一批，不足3.5万块亦按一批计。用随机抽样法从外观质量检验合格的样品中抽取15块，其中10块做抗压强度检验，5块做密度检验。 (四)轻集料混凝土小型空心砌块 1、组批规则 砌块按密度等级和强度等级分批验收。它以用同一品种轻集料配制成的相同密度等级、相同强度等级、相同质量等级和同一生产工艺制成的10000块为一批；每月生产的砌块数不足10000块者亦为一批。 222.84.4.*11楼2、抽样规则 每批随机抽取32块做尺寸偏差和外观质量检验，而后再从外观合格砌块中随机抽取如下数量进行其他项目的检验： a抗压强度：5块 b表观密度、吸水率和相对含水率：3块。 (五)蒸压加气混凝土砌块 1、取样方法 同品种、同规格、同等级的砌块以1万块为一批，不足1万块亦为一批。随机抽取50块砌块进行尺寸偏差、外观检验。砌块外观验收在交货地点进行，从尺寸偏差与外观检验合格的砌块中，随机抽取砌块，制作3组试件进行立方体抗压强度检验，制作3组试件做干体积密度检验。 2、试件制作方法 a试件的制备采用机锯或刀锯，锯时不得将试作弄湿。 b体积密度、抗压强度试件，沿制品膨胀方向中心部分上、中、下顺序锯取一组，“上”块上表面距离制品顶面30mm，“中”块在制品正中处，“下”块下表面离制品底面30mm，制品的高度不同，试件间隔略有不同，以高度600mm的制品为例，试件锯取部位如下图所示。 八、防水材料的取样 (一)防水卷材 1、凡进入施工现场的防水卷材应附有出厂检验报告单及出厂合格证，并注明生产日期、批号、规格、名称。 2、同一品种、牌号、规格的卷材，抽样数量为大于1000卷抽取5卷；5001000卷抽取4卷；100499卷抽取3卷；小于100卷抽取2卷，进行规格和外观质量检验。 3、对于弹性体改性沥青防水卷材和塑性体改性沥青防水卷材，在外观质量达到合格的卷材中，将取样卷材切除距外层卷头2500mm后，顺纵向切取长度为800mm的全幅卷材试样2块进行封扎，送检物理性能测定；对于氯化聚乙烯防水卷材和聚氯乙烯防水卷材，在外观质量达到合格的卷材中，在距端部300mm处裁取约3m长的卷材进行封扎，送检物理性能测定。 5、胶结材料是防水卷材中不可缺少的配套材料，因此必须和卷材一并抽检。抽样方法按卷材配比取样。同一批出厂，同一规格标号的沥青以20吨为一个取样单位，不足20吨按一个取样单位。从每个取样单位的不同部位取五处洁净试样，每处所取数量大致相等共1kg左右，作为平均试样。 (二)防水涂料 1、同一规格、品种、牌号的防水涂料，每10吨为一批，不足10吨者按一批进行抽检。取2kg样品，密封编号后送检。 2、双组份聚氨酯中甲组份5吨为一批，不足5吨也按一批计；乙组份按产品重量配比相应增加批量。甲、乙组份样品总量为2kg，封样编号后送检。 (三)建筑密封材料 1、单组份产品以同一等级、同一类型的3000支为一批，不足3000支也作为一批。 2、双组份产品以同一等级、同一类型的1吨为一批，不足1吨按一批进行检验；乙组份按产品重量比相应增加批量，样品密封编号后送检。 (四)进口密封材料 1、凡进入现场的进口防水材料应有该国国家标准、出厂标准、技术指标、产品说明书以及我国有关部门的复检报告。 2、现场抽检人员应分别按照上述对卷材、涂料、密封膏等规定的方法进行抽检。抽检合格后方可使用。 3、现场抽检必检项目应按我国国家标准或有关其他标准，在无标准参照的情况下，可按该国国家标准或其他标准执行。 4、建筑幕墙用的建筑结构胶、建筑密封胶绝大部分是采用进口密封材料，应按照玻璃幕墙工程技术规范(JGJ10296)检验。 2008-11-5 08:00 回复 222.84.4.*12楼对见证取样送检工作的思考 一、前言 由于部分建筑施工企业的现场取样送检缺少必要的监督管理机制，取样不规范，给工程结构留下了质量隐患，使检测手段失去对工程质量的控制作用。为了加强工程质量监督管理，进一步规范建筑材料和结构质量检测工作，保证工程质量检测数据的真实性，更好地加强施工过程的质量检测管理工作，建立健全工程检验制度，从而能取得真实代表质量特征的有关数据，科学评价工程质量。保证试件能代表母体的质量状况和取样的真实，保证建设工程质量检测工作的科学性、公正性和准确性，从而确保工程质量。 国家也颁布了相关文件和技术法规，要求加强施工过程质量检测的管理工作，建立见证取样送检制度。如建设工程质量管理条例第三十一条规定：“施工人员对涉及结构安全的试块、试件以及有关材料，应当在建设单位或者工程监理单位监督下现场取样，并送具有相应资质等级的质量检测单位进行检测”；建设部下发的房屋建筑工程和市政基础设施工程实行见证取样和送检的规定建建（2000）211号就此问题做了明确而详细的规定；建筑工程施工质量验收统一标准（GB50300-2001）第3.0.3条以强制性条文形式要求：“涉及结构安全的试块、试件以及有关材料，应按规定进行见证取样检测，承担见证取样检测及有关结构安全检测的单位应具有相应资质”。 见证取样制度在较完善的法规、规范和标准的要求下实施以来，在保证检测样品的真实性和代表性等方面取得了较为明显的成效，实践证明这是一项行之有效的制度。但随着经济的高速发展，建设工程规模的不断扩大，见证取样人员的数量和素质也日趋不能满足要求，部分监督管理部门缺乏有效管理。为此，深入分析这一制度在实施中存在的问题，研究和探讨这一制度在新形势下如何进一步贯彻落实已显得尤为重要。 二、见证取样制度执行过程中暴露出的问题 （1）见证取样制度的实施主要是为了提高样品的代表性和检测数据的科学性、公正性，它除了与检测单位有关外，涉及的工程质量责任主体还有建设单位和监理单位，因此，执行好这一制度必须相关单位都能理解好这一政策并配合支持这项工作。同时，在当前的市场竞争条件下，建设行政主管部门还需加大监督和管理力度。应将见证人员的配置和相关工作纳入到资质管理中去；质量监督机构在质量监督过程中应逐步将现场见证工作作为质量监督的内容加以强化。改变目前存在的“好制度落实不好”的现状，使见证取样工作真正能够按规定落到实处，促进工程质量水平的提高。 （2）目前，全区的见证取样送检的执行要求较高，因此，这使见证取样送检工作量在全区的执行较全国各地增加了很多，而这一增加的工作量完全转嫁给了监理单位（因见证工作基本是监理单位承担），在工程建设监理收费维持不变的情况下，增加其工作量，造成了监理单位执行热情不高、力度不够，从而影响了该制度的执行。 （3）见证人员的自身素质还不到位。由于见证人员绝大部分为监理人员，而目前监理人员存在一些问题，如人员年龄结构不合理、专业水平不高、工作责任心不强、廉洁自律不够等也存在于见证人员中，使得见证工作呈现“走过场”现象。对在现场交付的产品，见证人员要确保样品抽取能在现场随机进行，但由于见证人员工作不到位，使得见证送检的样品与现场的实际产品质量不一致，特别对门窗等现场组装的构件产品尤为明显。 （4）见证人员的配置还与工程建设量有一定的差距。按照有关规定，每项工程的见证人员至少配备1-2人，对于规模较大的建筑小区或复杂的建筑物，还应根据建筑物的数量或不同的工种适当增加见证人员。有些监理单位由于见证人员的数量不够，将某一见证人员的证书复印多份在其监理的各个工地使用。这从根本上不能满足检测见证的有关规定。 （5）检测机构对见证人员的核查流于形式。按照文件要求，建设单位在开工前向质量监督部门和该工程委托的质量检测单位、施工单位递交见证人员授权书，这从制度上保证了质量监督和检测单位对见证人员工作的监督，但由于有此施工现场建设或监理单位质量管理人员配备不齐或精力有限等原因，真正按规定做此项工作的建设或监理单位很少；而有些检测单位在接受见证样品委托时不认真核查见证人员证书及封样的有效性，甚至为了满足于客户，默许见证工作中见证人员无证上岗、委托他人见证、借用他人证书、样品监护不力以及封样措施不可靠等一系列违规行为，导致见证所取样品的代表性和真实性得不到保证。 三、采取的对策 针对目前建筑工程质量检测见证取样送检制度执行中存在的问题，为进一步加强见证取样送检工作的监督管理，笔者认为应该做好以下几点工作： （1）进一步加大联合执法的力度、将见证取样送检工作纳入到日常管理中去。建议在监理单位资质年检和日常管理中，相关主管部门须将见证人员的配置、数量和承担的建设工程监理量结合起来；质量监督部门将施工现场的见证取样送检工作作为质量监督的一项重要内容加以落实。将见证人员的数量、见证记录的内容、见证取样的方法等列为监督的重点。 （2）进一步在制度上明确施工现场见证人员的配置数量，加大见证人员培训考核的力度。全区每年的基本建设规模均在大幅度上升，为更好地执行这项制度，建设行政主管部门应通过加强制度建设，进一步明确并提高施工现场见证人员的配置数量，规定现场一线的质量管理人员均须持有见证取样上岗证。 （3）进一步规范检测机构的行为，使其严格把关、认真履行见证取样核查的职责。对审核中发现的无证上岗、委托他人见证、借用他人证书、样品监护不力以及封样措施不可靠等现象，应该做好解释工作、敢于拒绝接样、并在必要时通报当地的建设工程质量监督站。对不符合有关规定的见证行为，检测机构在出具的检测报告上不得加盖“有见证取样送检”章。质量监督机构应严格按照工程质量监督工作导则的要求，加大查处监理单位对于见证取样制度的实施情况。同时，质量监督机构还应检查检测机构是否认真履行职责，认真审核样品的真实性和可靠性，一旦发现问题应严肃查处。 （4）建立见证取样送检工作台帐。建立工作台帐是加强见证取样送检管理的有效措施，通过工作台帐可对见证人员的工作进行日常管理。工作台帐又能反映施工全过程的质量检测情况，也便于质量监督的日常检查和质量事故的处理。工作台帐上应注明项目名称、见证人名称、见证材料和试块数量、使用部位、见证日期、见证人签字、检测结果、不合格材料处理情况等。 （5）承担见证取样人员培训和考核的机构要加大培训考核的力度。广西创新建筑工程质量检测咨询有限公司于2008年陆续承办数期现场见证取样员培训班，确保见证取样送检制度的真正落实到位。 （6）为节约劳动成本，提高工作效率，积极探索见证封样的方法和程序。目前见证取样工作中存在一定比例的封样送检行为，考虑到见证取样人员数量不足这一现实，应根据见证工作文件精神的有关要求，细化、统一并规范封样的方法、程序，确保见证工作的科学性。学习了南宁龙康水箱制造有限公司是广州龙康水箱厂在广西地区的分厂，是一家专业给排水建筑容器制造厂，具有十年各类不锈钢水箱和玻璃钢化
