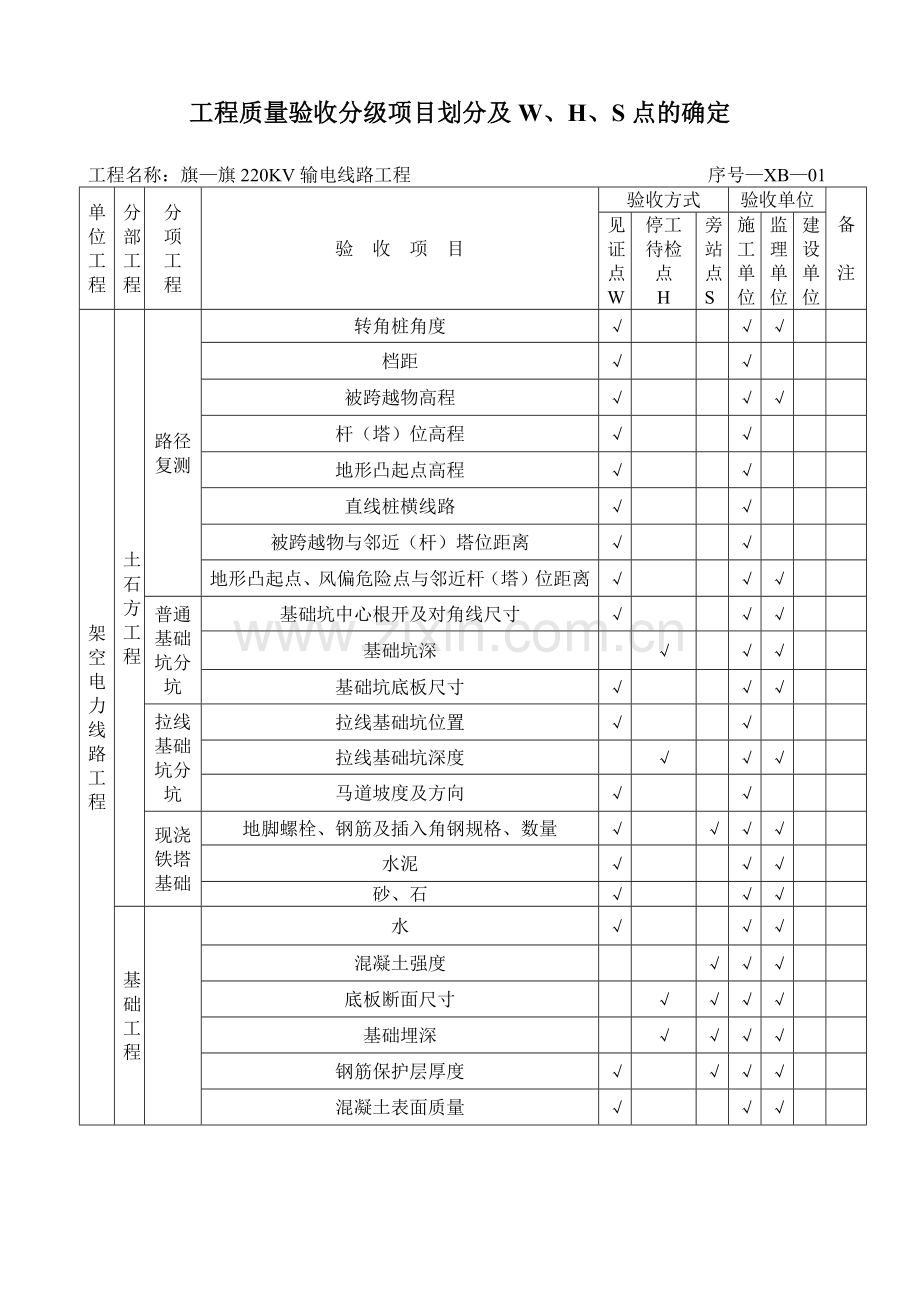

工程质量验收分级项目划分及W、H、S点的确定工程名称：旗—旗220KV输电线路工程序号—XB—01 单位工程分部工程分项工程验收项目验收方式验收单位备注见证点 W 停工待检点 H 旁站点 S 施工单位监理单位建设单位架空电力线路工程土石方工程路径复测转角桩角度 √ √ √ 档距 √ √ 被跨越物高程 √ √ √ 杆（塔）位高程 √ √ 地形凸起点高程 √ √ 直线桩横线路 √ √ 被跨越物与邻近（杆）塔位距离 √ √ 地形凸起点、风偏危险点与邻近杆（塔）位距离 √ √ √ 普通基础坑分坑基础坑中心根开及对角线尺寸 √ √ √ 基础坑深 √ √ √ 基础坑底板尺寸 √ √ √ 拉线基础坑分坑拉线基础坑位置 √ √ 拉线基础坑深度 √ √ √ 马道坡度及方向 √ √ 现浇铁塔基础地脚螺栓、钢筋及插入角钢规格、数量 √ √ √ √ 水泥 √ √ √ 砂、石 √ √ √ 基础工程水 √ √ √ 混凝土强度 √ √ √ 底板断面尺寸 √ √ √ √ 基础埋深 √ √ √ √ 钢筋保护层厚度 √ √ √ √ 混凝土表面质量 √ √ √ 工程质量验收分级项目划分及W、H、S点的确定工程名称：旗—旗220KV输电线路工程序号—XB—02 单位工程分部工程分项工程验收项目验收方式验收单位备注见证点 W 停工待检点 H 旁站点 S 施工单位监理单位建设单位架空电力线路工程基础工程现浇铁塔基础立柱断面尺寸 √ √ √ 整基基础中心位移（顺、横线路） √ √ √ 整基基础扭转（一般、塔高） √ √ √ √ 回填土 √ √ √ 基础根开及对角线尺寸 √ √ √ √ 同组地脚螺栓中心对立柱中心偏移 √ √ √ √ 基础顶面间高差 √ √ √ √ 自立式铁塔组立部件规格、数量 √ √ √ 节点间主材弯曲 √ √ √ 转角、终端塔向受力反方向侧倾斜 √ √ √ 直线塔结构倾斜 √ √ √ 螺栓与构件面接触及出扣情况 √ √ √ 螺栓防松 √ √ √ 螺栓防盗 √ √ √ 工程质量验收分级项目划分及W、H、S点的确定工程名称：旗—旗220KV输电线路工程序号—XB—03 单位工程分部工程分项工程验收项目验收方式验收单位备注见证点 W 停工待检点 H 旁站点 S 施工单位监理单位建设单位架空电力线路工程螺栓穿向 √ √ √ 拉线杆坑回填土 √ √ √ 电杆焊口防腐 √ √ √ 架线工程导地线展放导地线规格 √ √ √ 因施工损伤补修处理 √ √ √ 因施工损伤接续处理 √ √ √ 同一档内接续管与补修管数量 √ √ √ 各压接管与线夹间隔棒间距 √ √ √ 导地线外观质量 √ √ √ 导地线连接管压接管规格、型号 √ √ √ 耐张、直线压接管试验强度 √ √ √ 压接后尺寸 √ √ √ 爆压后铝管表面烧伤 √ √ √ 压接后弯曲 √ √ 压接管表面质量 √ √ 紧线相位排列 √ √ √ 对交叉跨越物及对地距离 √ √ √ 耐张连接金具绝缘子规格、数量 √ √ √ 导地线弧垂（紧线时） √ √ √ 导地线相间弧垂偏差 √ √ √ 同相子导线间弧垂偏差 √ √ √ 导地线弧垂 √ √ √ 附件安装金具及间隔棒规格、数量 √ √ √ 跳线及带电导体对杆塔电气间隙 √ √ √ 程质量验收分级项目划分及W、H、S点的确定工程名称：旗—旗220KV输电线路工程序号—XB—04 单位工程分部工程分项工程验收项目验收方式验收单位备注见证点 W 停工待检点 H 旁站点 S 施工单位监理单位建设单位架空电力线路工程架线工程附件安装跳线连接板及并沟线夹连接 √ √ √ 开口销及弹簧销 √ √ 绝缘子的规格、数量 √ √ √ 跳线制作 √ √ √ 悬垂绝缘子串倾斜 √ √ 防震锤及阻尼线安装距离 √ √ √ 铝包带缠绕 √ √ 绝缘避雷线放电间隙 √ √ 间隔棒安装位置 √ √ √ 屏蔽环、均压环绝缘间隙 √ √ 瓷瓶开口销子螺栓及弹簧销穿入方向 √ √ √ 接地工程表面式接地装置接地体规格、数量 √ √ √ 接地电阻值 √ √ √ 接地体连接 √ √ √ 接地体防腐 √ √ √ 接地体敷设 √ √ √ 接地体埋深 √ √ √ 回填土 √ √ √ 接地引下线安装 √ √ √ 线路防护设施基础护坡或防洪堤 √ √ 线路防护标志（回路标志、相位标志、警告牌） √ √ √ W、H、S点及检验单位划“√”表示检验会签乌兰察布蒙电业局内蒙古康远工程建设监理有限责任公司内蒙古送变电有限责任公司送电线路部分质量验收分级项目划分及W、H、S点确定表内蒙古康远工程建设监理有限责任公司旗下营220kV输变电项目监理处二O一一年八月
